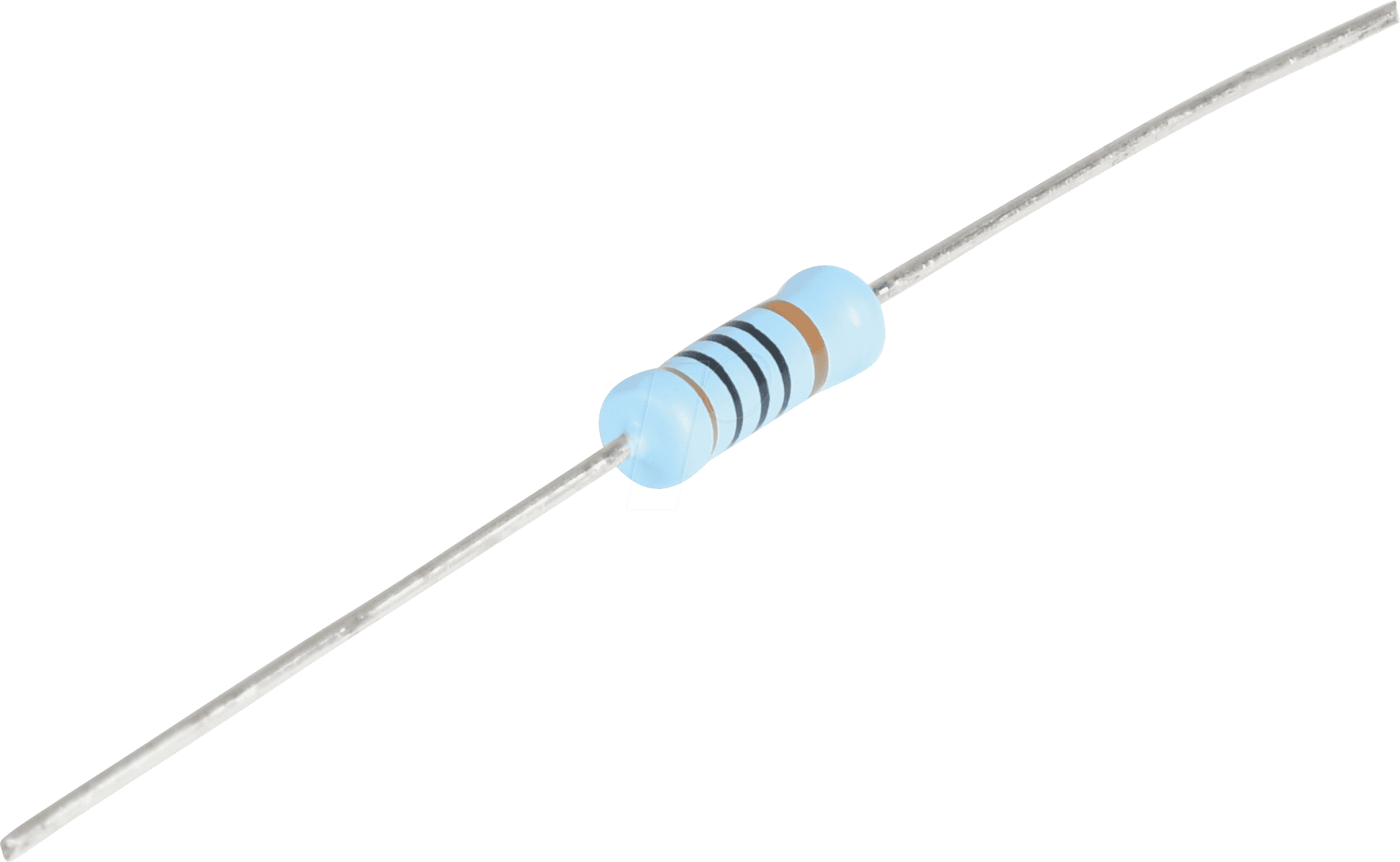

Hochpräziser VI MBE04140C1200 Dünnschichtwiderstand: Die Wahl für anspruchsvolle Schaltungen
Sie benötigen einen Widerstand, der Präzision und Zuverlässigkeit in Ihren elektronischen Schaltungen garantiert? Der VI MBE04140C1200 Dünnschichtwiderstand mit einer Leistung von 1 Watt und einem exakten Wert von 120 Ohm bei einer Toleranz von nur 1% ist die ideale Lösung für anspruchsvolle Anwendungen, bei denen selbst kleinste Abweichungen die Systemleistung beeinträchtigen können. Er richtet sich an Ingenieure, Entwickler, Hobbyisten und Reparaturtechniker, die höchste Ansprüche an die Komponentenqualität stellen.
Maximale Präzision und Stabilität: Der Vorteil von Dünnschichttechnologie
Im Vergleich zu Standard-Dickschichtwiderständen bietet die Dünnschichttechnologie des VI MBE04140C1200 unübertroffene Vorteile in puncto Genauigkeit und Langzeitstabilität. Die hauchdünne resistive Schicht, typischerweise auf einem Keramiksubstrat abgeschieden, ermöglicht eine extrem gleichmäßige Verteilung des Widerstandsmaterials. Dies resultiert in einer sehr geringen Toleranz von 1% und einem niedrigen Temperaturkoeffizienten. Diese Eigenschaften sind entscheidend für Anwendungen, die eine konstante und verlässliche Strom- oder Spannungsregelung erfordern, wie beispielsweise in Messgeräten, Präzisionsstromversorgungen, Audiogeräten und Kommunikationssystemen. Die axiale Bauform mit 1 Watt Leistung gewährleistet zudem eine ausreichende Wärmeableitung für viele gängige Einsatzzwecke.
Technische Exzellenz und Zuverlässigkeit
Der VI MBE04140C1200 repräsentiert die Spitze der Widerstandstechnologie. Die Auswahl des korrekten Widerstandswerts und der erforderlichen Toleranz ist fundamental für die Funktionsweise einer Schaltung. Mit 120 Ohm und einer Präzision von 1% können Sie sicherstellen, dass Ihre Schaltungen innerhalb der spezifizierten Parameter arbeiten. Die 1-Watt-Belastbarkeit bietet zudem eine gute Reserve für Anwendungen mit moderatem Stromfluss, was die Vielseitigkeit dieses Widerstands unterstreicht.
Vorteile des VI MBE04140C1200 Dünnschichtwiderstands
- Extrem hohe Präzision: Die 1% Toleranz gewährleistet exakte Schaltungsergebnisse und minimiert Abweichungen.
- Hervorragende Langzeitstabilität: Die Dünnschichttechnologie sorgt für eine konstante Widerstandsänderung über die Zeit und unter wechselnden Umweltbedingungen.
- Geringer Temperaturkoeffizient: Die Widerstandsänderung bei Temperaturschwankungen ist minimal, was für kritische Anwendungen unerlässlich ist.
- Zuverlässige Leistung: Die 1-Watt-Nennleistung ermöglicht den Einsatz in einer Vielzahl von Standardanwendungen.
- Axiale Bauform: Ermöglicht einfache Integration in bestehende Schaltungen und Brotboards.
- Vielseitige Anwendungsgebiete: Ideal für Präzisionsmesstechnik, Audio- und Videotechnik, Netzwerkkomponenten und industrielle Steuerungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | VI MBE04140C1200 |
| Widerstandstyp | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 1 W |
| Widerstandswert | 120 Ohm |
| Toleranz | ±1% |
| Material des Widerstandselements | Hochreine Metalllegierung (typischerweise basierend auf Nickel-Chrom) auf Keramiksubstrat. Diese Schicht wird unter Vakuum aufgetragen und sorgt für Homogenität und geringe parasitäre Effekte. |
| Gehäusematerial | Keramik (hitzebeständig und isolierend), oft mit einer schützenden Lackierung versehen, die auch als Farbcode-Untergrund dient. |
| Temperaturkoeffizient (typisch) | Sehr niedrig, typischerweise im Bereich von ±50 ppm/°C bis ±100 ppm/°C, was eine herausragende Stabilität bei Temperaturschwankungen gewährleistet. |
| Betriebstemperaturbereich | Breit, oft von -55°C bis +155°C, wobei die volle Nennleistung in einem engeren Bereich erreicht wird. |
| Isolationswiderstand | Extrem hoch, typischerweise im Bereich von > 1 Gigaohm, um unerwünschte Leckströme zu verhindern. |
| Anwendungsgebiete | Präzisionsschaltungen, Filter, Spannungsteiler, Strommessung, Audio-Equipment, Messtechnik, Automobilindustrie, Medizintechnik. |
Der entscheidende Unterschied: Warum Dünnschicht für Präzision?
Die Wahl des richtigen Widerstandstyps kann den Unterschied zwischen einer funktionierenden und einer hochpräzisen Schaltung ausmachen. Dünnschichtwiderstände wie der VI MBE04140C1200 basieren auf einem Prozess, bei dem eine sehr dünne resistive Schicht (oft nur wenige Mikrometer dick) auf ein nichtleitendes Substrat, typischerweise Keramik, aufgedampft oder gesputtert wird. Diese Technik ermöglicht eine sehr feine Kontrolle über die Dicke und Zusammensetzung der Schicht, was zu einer außergewöhnlichen Homogenität des Widerstandsmaterials führt. Im Gegensatz dazu werden bei Dickschichtwiderständen die resistiven Partikel in einer Paste gemischt und auf das Substrat gedruckt oder gesintert, was naturgemäß zu größeren Inhomogenitäten führt.
Diese Homogenität der Dünnschicht hat mehrere direkte Vorteile, die den VI MBE04140C1200 zur überlegenen Wahl machen:
- Präzisere Widerstandswerte: Die kontrollierte Abscheidung ermöglicht die Herstellung von Widerständen mit sehr engen Toleranzen, wie der 1% des VI MBE04140C1200, die für präzise Schaltungen unerlässlich sind.
- Niedrigerer Temperaturkoeffizient (TCR): Die Widerstandsänderung bei Temperaturschwankungen ist bei Dünnschichtwiderständen signifikant geringer als bei Dickschichtwiderständen. Dies bedeutet, dass die Schaltung auch unter wechselnden Umgebungsbedingungen stabil und verlässlich bleibt. Dies ist besonders wichtig in präzisen Messgeräten oder in Umgebungen mit stark schwankenden Temperaturen.
- Bessere Frequenz- und Hochfrequenzeigenschaften: Dünnschichtwiderstände weisen oft geringere parasitäre Induktivitäten und Kapazitäten auf, was sie für Hochfrequenzanwendungen und Signalintegrität vorteilhaft macht.
- Höhere Langzeitstabilität: Die resistive Schicht ist weniger anfällig für Degradation durch Feuchtigkeit, chemische Einflüsse oder elektrische Belastungen, was zu einer längeren Lebensdauer und einer konstanteren Leistung über Jahre hinweg führt.
Die 1-Watt-Nennleistung des VI MBE04140C1200 bietet zudem eine robuste thermische Leistung für viele typische Anwendungen, ohne dass zusätzliche Kühlmaßnahmen erforderlich sind. Seine axiale Bauform erleichtert die Montage in Standard-Leiterplattenlayouts.
FAQ – Häufig gestellte Fragen zu VI MBE04140C1200 – Dünnschichtwiderstand, axial, 1 W, 120 Ohm, 1%
Was bedeutet die 1% Toleranz bei diesem Widerstand?
Die 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils um nicht mehr als 1% von dem aufgedruckten oder spezifizierten Wert abweicht. Für einen 120 Ohm Widerstand bedeutet dies, dass sein tatsächlicher Wert zwischen 118,8 Ohm und 121,2 Ohm liegt. Diese hohe Präzision ist entscheidend für Schaltungen, bei denen genaue Spannungs- oder Stromverhältnisse erforderlich sind.
Für welche Art von Schaltungen ist ein Dünnschichtwiderstand am besten geeignet?
Dünnschichtwiderstände eignen sich besonders gut für präzise Anwendungen, bei denen Stabilität, Genauigkeit und ein niedriger Temperaturkoeffizient im Vordergrund stehen. Dazu gehören Messtechnik, Audio- und Videogeräte, Netzteil-Regelkreise, Kommunikationssysteme, medizinische Geräte und jegliche Schaltung, die von kleinsten Abweichungen beeinträchtigt werden könnte.
Kann ich diesen 1-Watt-Widerstand auch in Schaltungen mit höherer Belastung verwenden?
Die Nennleistung von 1 Watt gibt die maximale Dauerleistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) sicher verarbeiten kann. Wenn die Schaltung regelmäßig mehr als 1 Watt Leistung durch den Widerstand fließen lässt, besteht die Gefahr der Überhitzung und Beschädigung. Für höhere Belastungen sollten Widerstände mit höherer Nennleistung gewählt werden.
Was ist der Hauptunterschied zwischen diesem Dünnschichtwiderstand und einem Keramik-Drahtwiderstand?
Der Hauptunterschied liegt in der Art und Weise, wie der Widerstandswert erzeugt wird. Dünnschichtwiderstände nutzen eine sehr dünne, präzise aufgebrachte resistive Schicht. Keramik-Drahtwiderstände verwenden einen gewickelten Draht aus einem Widerstandsmaterial. Dünnschichtwiderstände bieten in der Regel eine höhere Präzision, einen besseren Temperaturkoeffizienten und geringere parasitäre Induktivitäten, während Drahtwiderstände oft höhere Leistungen oder Stoßbelastungen besser verkraften.
Wie wirkt sich die axiale Bauform auf die Anwendung aus?
Die axiale Bauform bedeutet, dass die Anschlüsse (Beinchen) an beiden Enden des zylindrischen Widerstands platziert sind. Dies ist eine klassische und weit verbreitete Bauform, die sich gut für das Durchstecken (Through-Hole-Technologie) in Lochrasterplatinen oder Universalplatinen eignet. Die einfache Handhabung macht sie ideal für Prototypenbau und Reparaturen.
Was bedeutet ein niedriger Temperaturkoeffizient (TCR) für die Schaltungsfunktion?
Ein niedriger Temperaturkoeffizient (gemessen in ppm/°C) bedeutet, dass sich der Widerstandswert des Bauteils nur sehr wenig ändert, wenn sich die Temperatur ändert. Dies ist extrem wichtig in präzisen Schaltungen, wo eine konstante Funktion über verschiedene Betriebstemperaturen hinweg gewährleistet sein muss, wie beispielsweise in Messgeräten oder Zeitgebern.
Kann der VI MBE04140C1200 als Ersatz für einen anderen Widerstandstyp dienen?
Grundsätzlich ja, solange die elektrischen Spezifikationen (Widerstandswert, Toleranz, Leistung und ggf. Spannung) passen und die Bauform (axial) für die Montage geeignet ist. Ein Dünnschichtwiderstand ist oft eine Upgrade-Option für eine bestehende Schaltung, die ursprünglich mit einem Dickschichtwiderstand bestückt war, um deren Präzision und Stabilität zu verbessern.
