Hochpräziser Dünnschichtwiderstand für anspruchsvolle Schaltungen

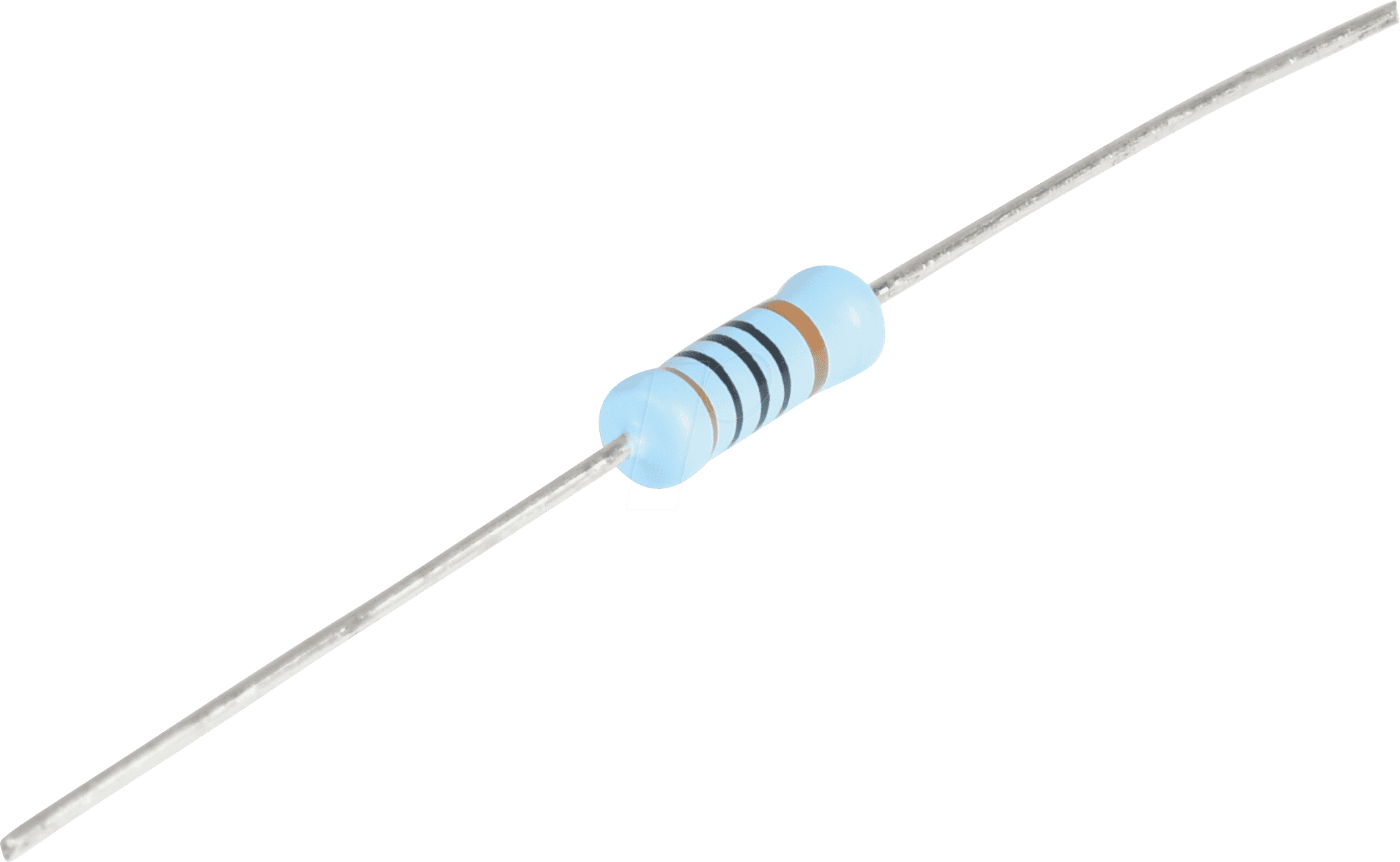

Der VI MBE04140C1008 ist ein axialer Dünnschichtwiderstand mit 1 Watt Leistung, 1 Ohm Nennwiderstand und einer engen Toleranz von 1%. Er ist die ideale Lösung für Elektronikentwickler, Techniker und Bastler, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen. Wenn Sie eine stabile Strom- oder Spannungsregelung, eine genaue Signalabschwächung oder eine fein abgestimmte Last benötigen, bietet dieser Widerstand die überlegene Leistung, die Standardlösungen oft nicht erreichen können.
Warum der VI MBE04140C1008 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Kohleschicht- oder Metallschichtwiderständen bietet der VI MBE04140C1008 durch seine Dünnschichttechnologie eine signifikant höhere Genauigkeit und Stabilität über einen breiteren Temperaturbereich. Die 1%ige Toleranz minimiert Abweichungen im Schaltungsdesign, was besonders in Präzisionsmessgeräten, Audio-Verstärkern oder anspruchsvollen Datenschnittstellen von entscheidender Bedeutung ist. Die 1 Watt Nennleistung ermöglicht zudem einen robusten Einsatz in Applikationen, die eine höhere thermische Belastbarkeit erfordern, ohne Kompromisse bei der Präzision einzugehen. Seine axiale Bauform erleichtert die Integration in Standard-Leiterplattenlayouts und bietet eine bewährte mechanische Stabilität.
Technische Spezifikationen und überlegene Leistung
Die Konstruktion des VI MBE04140C1008 basiert auf einer sorgfältig aufgebrachten Dünnschicht aus widerstandsgebenden Materialien auf einem keramischen Träger. Diese Methode gewährleistet eine extrem gleichmäßige Widerstandsverteilung und minimiert parasitäre Effekte. Die Wahl der Materialien und die präzise Beschichtung sind entscheidend für die herausragenden elektrischen Eigenschaften, wie geringes Rauschen und eine ausgezeichnete Frequenzstabilität, was ihn für Hochfrequenzanwendungen qualifiziert.
Vorteile des VI MBE04140C1008 im Detail
- Höchste Präzision: Die 1%ige Toleranz gewährleistet eine exakte Einhaltung der Schaltungsspezifikationen.
- Stabilität über Temperatur: Geringer Temperaturkoeffizient sorgt für konstante Widerstandswerte auch unter wechselnden thermischen Bedingungen.
- Hohe Belastbarkeit: 1 Watt Nennleistung erlaubt den Einsatz in energieintensiveren Schaltungen.
- Geringes Rauschen: Die Dünnschichttechnologie reduziert unerwünschte Rauschkomponenten in empfindlichen Signalketten.
- Axiale Bauform: Standardisierte Anschlussdrähte und Gehäuseform erleichtern die Montage und Integration.
- Zuverlässigkeit: Robuste Konstruktion für eine lange Lebensdauer und zuverlässigen Betrieb.
- Frequenzverhalten: Gutmütiges Verhalten bei höheren Frequenzen, wichtig für moderne Elektronik.
Detaillierte Produktinformationen
Der VI MBE04140C1008 repräsentiert die Spitze der passiven Bauteiltechnologie. Seine Dünnschicht wird typischerweise durch physikalische Gasabscheidung (PVD) oder chemische Gasphasenabscheidung (CVD) aufgebracht. Die Wahl des Widerstandsmaterials, oft eine Legierung wie Nickel-Chrom (NiCr), bietet ein ausgezeichnetes Verhältnis zwischen spezifischem Widerstand und Temperaturstabilität. Die genaue Dicke und Homogenität der Schicht sind entscheidend für die Erreichung der spezifizierten Toleranzwerte und des niedrigen Rauschfaktors. Die äußere Schutzschicht aus Epoxidharz oder einer ähnlichen dielektrischen Verbindung schützt den Widerstand vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beanspruchung, während die axialen Zinn-Kupfer-Drähte eine gute Lötbarkeit und mechanische Belastbarkeit der Anschlüsse gewährleisten.
Anwendungsbereiche und Einsatzmöglichkeiten
Dieser Präzisionswiderstand eignet sich hervorragend für eine Vielzahl von anspruchsvollen elektronischen Anwendungen:
- Präzisionsmessgeräte: In Stromversorgungen, Multimetern und Oszilloskopen zur genauen Einstellung von Messbereichen und zur Reduzierung von Messfehlern.
- Audio-Schaltungen: In hochwertigen Verstärkern und Vorverstärkern, wo geringes Rauschen und lineare Signalübertragung kritisch sind.
- Filter- und Schwingkreise: Zur exakten Einstellung von Resonanzfrequenzen und Dämpfungsfaktoren.
- Lastwiderstände: Als stabile und zuverlässige Lasten für Leistungstests und Stabilitätssimulationen.
- Regelkreise: In Feedback-Schaltungen zur präzisen Einstellung von Verstärkungsfaktoren und Regelparametern.
- Strommessungen: In Shunt-Anwendungen, wo eine geringe Impedanz und eine hohe Linearität bei Stromdurchfluss gefordert sind.
- Telekommunikation und Hochfrequenztechnik: Aufgrund seines guten Frequenzverhaltens für impedanzangepasste Schaltungen und Signalaufbereitung.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Typ | Dünnschichtwiderstand |
| Anschlussart | Axial |
| Nennleistung | 1 W (Watt) |
| Nennwiderstand | 1 Ω (Ohm) |
| Toleranz | 1 % (Prozent) |
| Konstruktion | Präzisions-Dünnschicht auf Keramikträger |
| Temperaturkoeffizient (typisch) | ± 50 ppm/°C (parts per million per degree Celsius) – Angabe typischer Werte für Präzisions-Dünnschichtwiderstände. Der genaue Wert ist produktabhängig und sollte im Datenblatt des Herstellers verifiziert werden. |
| Betriebstemperaturbereich (typisch) | -55 °C bis +155 °C – Gängiger Bereich für qualitativ hochwertige Dünnschichtwiderstände. |
| Gehäusematerial | Epoxidharz / schützende Lackierung – Bietet Schutz vor Umwelteinflüssen. |
| Anschlussdrähte | Verzinntes Kupfer – Gewährleistet gute Lötbarkeit und mechanische Verbindung. |
| Anwendungsfokus | Präzisionsschaltungen, Signalverarbeitung, Mess- und Regeltechnik |
Materialien und Fertigung für maximale Zuverlässigkeit
Die Auswahl der Materialien für den VI MBE04140C1008 ist auf Langlebigkeit und konstante elektrische Eigenschaften ausgelegt. Der keramische Träger (typischerweise Aluminiumoxid) bietet eine exzellente thermische Leitfähigkeit und elektrische Isolation, was entscheidend für die Wärmeableitung und die Vermeidung von Kriechströmen ist. Die aufgebrachte Dünnschicht besteht aus einer sorgfältig ausgewählten Legierung, deren spezifischer Widerstand und Temperaturkoeffizient präzise eingestellt sind. Die präzise Beschichtung, oft mittels Sputtern oder thermischem Verdampfen, erzeugt eine äußerst gleichmäßige Schichtdicke. Diese Homogenität ist ein Schlüssel zur Erzielung der engen Toleranz und des geringen Rauschverhaltens. Die Endbearbeitung umfasst das Aufbringen einer schützenden Lackierung oder eines Vergusses, der sowohl vor mechanischer Beschädigung als auch vor atmosphärischen Einflüssen schützt. Die axialen Anschlussdrähte, meist aus Kupfer mit einer Zinn- oder Zinn-Blei-Beschichtung, sind robust mit der Widerstandsschicht verbunden und ermöglichen eine sichere Lötverbindung.
Präzisionswiderstände: Warum die Wahl entscheidend ist
In vielen modernen elektronischen Systemen sind Standardwiderstände nicht ausreichend. Ob in der Medizintechnik, der Automobilindustrie, der Telekommunikation oder der wissenschaftlichen Forschung – die Anforderungen an die Genauigkeit und Stabilität der Schaltungskomponenten steigen kontinuierlich. Der VI MBE04140C1008 erfüllt diese Anforderungen durch seine überlegene Dünnschichttechnologie. Ein 1%iger Widerstand mag auf den ersten Blick nicht viel erscheinen, aber in einer Schaltung mit vielen Widerständen summieren sich die Abweichungen. Bei präzisen Messungen oder der Signalintegrität können Abweichungen im Zehntel-Prozent-Bereich zu kritischen Fehlern führen. Die 1 Watt Nennleistung bietet zudem einen ausreichenden Puffer für Anwendungen, bei denen eine kontinuierliche Belastung stattfindet, ohne dass die Gefahr einer Überhitzung besteht, die die Widerstandswerte und die Lebensdauer beeinträchtigen würde. Die axiale Bauform ist ein etablierter Standard, der eine einfache Bestückung auf Leiterplatten ermöglicht und eine mechanisch stabile Verbindung gewährleistet.
FAQ – Häufig gestellte Fragen zu VI MBE04140C1008 – Dünnschichtwiderstand, axial, 1 W, 1 Ohm, 1%
Was bedeutet die 1% Toleranz für die Anwendung?
Die 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils innerhalb von ±1% des Nennwiderstands von 1 Ohm liegt. Dies ist für präzise Schaltungen wie Messverstärker, Filter oder Spannungsregler von entscheidender Bedeutung, da es sicherstellt, dass die Schaltung exakt nach Spezifikation arbeitet und unerwünschte Abweichungen minimiert werden.
Ist dieser Widerstand für hohe Frequenzen geeignet?
Ja, Dünnschichtwiderstände wie der VI MBE04140C1008 bieten im Allgemeinen ein besseres Frequenzverhalten als dickere Schichtwiderstände. Sie weisen geringere parasitäre Induktivitäten und Kapazitäten auf, was sie für Anwendungen bis in den Hochfrequenzbereich hinein geeignet macht, wo eine stabile Impedanz und geringe Signalverzerrung erforderlich sind.
Wie unterscheidet sich ein Dünnschichtwiderstand von einem Metallschichtwiderstand?
Beide sind Arten von Präzisionswiderständen. Bei Dünnschichtwiderständen wird das Widerstandsmaterial in einer sehr dünnen Schicht (typischerweise wenige Mikrometer) auf einen keramischen Träger aufgebracht. Metallschichtwiderstände verwenden ebenfalls eine Schicht, aber oft ist diese etwas dicker oder basiert auf einer anderen Materialzusammensetzung. Dünnschichtwiderstände bieten oft noch höhere Präzision, geringeres Rauschen und bessere Temperaturstabilität.
Welchen Einfluss hat die 1 Watt Nennleistung?
Die 1 Watt Nennleistung gibt an, wie viel Leistung der Widerstand dauerhaft in Wärme umwandeln kann, ohne dass seine Spezifikationen negativ beeinflusst werden oder er beschädigt wird. Dies ist wichtig für die thermische Auslegung der Schaltung und stellt sicher, dass der Widerstand auch unter Last zuverlässig funktioniert.
Kann ich diesen Widerstand für Schaltungen mit sehr geringen Strömen verwenden?
Ja, die geringe Toleranz und das geringe Rauschen des VI MBE04140C1008 machen ihn ideal für Anwendungen mit sehr geringen Strömen, wie sie in der Sensorik, bei batteriebetriebenen Geräten oder in empfindlichen Messschaltungen vorkommen, wo jede Störung minimiert werden muss.
Was bedeutet „axial“ bei der Bauform?
Axial bedeutet, dass die Anschlussdrähte auf gegenüberliegenden Seiten des Widerstandsgehäuses herausgeführt sind und parallel zur Längsachse des Widerstands verlaufen. Dies ist eine weit verbreitete und einfach zu handhabende Bauform für die Montage auf Standard-Leiterplatten.
Welche Lebensdauer kann ich von diesem Widerstand erwarten?
Hochwertige Dünnschichtwiderstände wie der VI MBE04140C1008 sind für eine sehr lange Lebensdauer konzipiert, insbesondere wenn sie innerhalb ihrer spezifizierten Betriebsgrenzen betrieben werden. Die genaue Lebensdauer hängt von der Betriebsspannung, der Umgebungstemperatur und der Belastung ab, aber Zuverlässigkeit und Langlebigkeit sind Kernmerkmale dieser Bauteilklasse.
