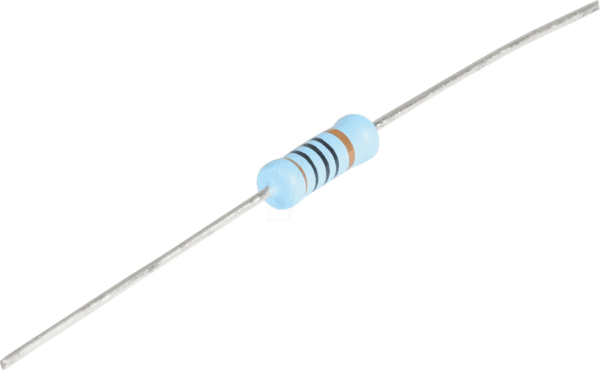

Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen: VI MBE04140C1003 Dünnschichtwiderstand
Für Elektronikentwickler und Ingenieure, die höchste Präzision und Stabilität in ihren Schaltungen benötigen, ist die Auswahl des richtigen Widerstands entscheidend. Der VI MBE04140C1003 Dünnschichtwiderstand mit seinen exakten 100 kOhm und einer Toleranz von 1% bietet eine überlegene Leistung gegenüber Standard-Kohleschichtwiderständen, indem er Rauschen minimiert und eine konsistente Funktionalität auch unter variierenden Betriebsbedingungen gewährleistet. Dieses Bauteil ist ideal für Anwendungen in der Messtechnik, Audiotechnik, präzisen Regelungstechnik und überall dort, wo Signalintegrität von größter Bedeutung ist.
Warum der VI MBE04140C1003 die überlegene Wahl ist
Der VI MBE04140C1003 Dünnschichtwiderstand repräsentiert eine fortschrittliche Lösung in der passiven Bauteiltechnologie. Im Gegensatz zu herkömmlichen Kohleschichtwiderständen, deren Widerstandswert oft durch Temperaturänderungen und Alterungsprozesse stärker beeinflusst wird, zeichnet sich die Dünnschichttechnologie durch eine deutlich höhere Stabilität und geringere Toleranzen aus. Dies führt zu einer verbesserten Vorhersagbarkeit und Zuverlässigkeit der Schaltung, was für präzise Messungen und stabile Signalverarbeitung unerlässlich ist. Die Leistung von 1 Watt ermöglicht zudem einen breiteren Einsatzbereich in anspruchsvollen Applikationen, bei denen eine gewisse Leistungsableitung auftritt, ohne die Lebensdauer oder Genauigkeit des Widerstands zu beeinträchtigen.
Technische Vorteile und Anwendungsfelder
Die Kernkompetenz des VI MBE04140C1003 liegt in seiner präzisen Widerstandscharakteristik, die durch den Einsatz von Dünnschichttechnologie erzielt wird. Diese Technologie ermöglicht eine sehr gleichmäßige Verteilung des Widerstandsmaterials auf einem Trägermaterial, was zu einer exakten Einhaltung des Nennwiderstandswertes und einer geringen Toleranz von nur 1% führt. Dies ist besonders kritisch in Schaltungen, bei denen kleinste Abweichungen des Widerstandswertes zu signifikanten Fehlern in der Signalverarbeitung oder Messung führen könnten.
- Hohe Genauigkeit: Die 1% Toleranz minimiert unerwünschte Abweichungen und gewährleistet konsistente Schaltungsergebnisse.
- Geringes Rauschen: Dünnschichtwiderstände weisen ein signifikant geringeres thermisches und Sprungrauschen auf als Kohleschichtwiderstände, was für empfindliche Signalpfade von Vorteil ist.
- Stabilität über Temperatur: Der Temperaturkoeffizient ist gering, was bedeutet, dass sich der Widerstandswert auch bei Temperaturschwankungen kaum verändert.
- Hohe Frequenzstabilität: Die Konstruktion ist optimiert für den Einsatz in Hochfrequenzanwendungen, wo parasitäre Effekte minimiert werden müssen.
- Lange Lebensdauer: Die robuste Bauweise und die Materialqualität sorgen für eine außergewöhnlich lange Betriebsdauer und Zuverlässigkeit.
- Axiale Bauform: Die axialen Anschlüsse erleichtern die Montage auf Leiterplatten und bieten eine gute mechanische Stabilität.
Die Einsatzmöglichkeiten des VI MBE04140C1003 sind vielfältig und reichen von:
- Präzisionsmesstechnik: In Messverstärkern, Spannungsteilern und Kalibriergeräten, wo genaue Referenzwiderstände benötigt werden.
- Audiotechnik: In hochwertigen Audio-Schaltungen zur Minimierung von Rauschen und zur Gewährleistung einer klaren Signalwiedergabe.
- Regelungs- und Steuerungstechnik: In Feedback-Schleifen und Filterkreisen, die eine stabile und präzise Kennlinie erfordern.
- Labor- und Entwicklungsanwendungen: Als verlässliche Komponente in Prototypen und Versuchsschaltungen.
- Medizintechnik: In Geräten, die eine hohe Zuverlässigkeit und minimale Störanfälligkeit erfordern.
Detaillierte Spezifikationen und Qualitätsmerkmale
Der VI MBE04140C1003 Dünnschichtwiderstand wurde unter strengen Qualitätsrichtlinien gefertigt, um eine optimale Leistung und Langlebigkeit zu garantieren. Die Dünnschichttechnologie verwendet typischerweise Widerstandslegierungen wie Nickel-Chrom (NiCr) oder Tantal-Nitrid (TaN), die auf einem keramischen Träger wie Aluminiumoxid (Al2O3) aufgedampft oder aufgesputtert werden. Diese Schicht ist präzise auf den gewünschten Widerstandswert abgetragen und anschließend mit einer Schutzlackierung versehen. Die axialen Anschlüsse sind oft aus verzinntem Kupfer gefertigt, um eine gute Lötbarkeit und elektrische Leitfähigkeit zu gewährleisten.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Dünnschichtwiderstand, Axial |
| Modellbezeichnung | VI MBE04140C1003 |
| Nennwiderstand | 100 kOhm |
| Toleranz | ±1% |
| Belastbarkeit | 1 Watt (maximale Dauerbelastung bei Nenntemperatur) |
| Material des Widerstandselements | Hochreine Dünnschichtlegierung (typischerweise Nickel-Chrom oder Tantal-Nitrid) |
| Trägermaterial | Hochwertige Keramik (typischerweise Aluminiumoxid) |
| Anschlüsse | Axiale Drähte aus verzinntem Kupfer für optimale Lötbarkeit |
| Temperaturkoeffizient | Sehr gering, spezifiziert im Datenblatt des Herstellers (typischerweise im Bereich von ±50 ppm/°C bis ±100 ppm/°C) |
| Betriebstemperaturbereich | Erweitert, typischerweise -55°C bis +155°C |
| Dielektrische Festigkeit | Hohe Isolation zwischen Anschlussdrähten und Gehäuse für erhöhte Sicherheit. |
| Schutzlackierung | Resistent gegen Umwelteinflüsse und mechanische Beschädigungen, oft auf Epoxidharzbasis. |
| Einsatzbereiche | Präzisionsmesstechnik, Audio-Schaltungen, Regelungstechnik, HF-Anwendungen |
Detaillierte Betrachtung der Dünnschichttechnologie
Die Dünnschichttechnologie, die beim VI MBE04140C1003 zum Einsatz kommt, basiert auf dem Aufbringen einer hauchdünnen Schicht eines leitfähigen oder widerstandsbehafteten Materials auf ein isolierendes Substrat. Im Falle von Widerständen handelt es sich um eine Schicht, deren Widerstandswert durch die Dicke und das spezifische Widerstandsmaterial bestimmt wird. Die präzise Steuerung dieses Prozesses, oft mittels fotolithografischer Verfahren und physikalischer Gasabscheidung (PVD) wie Sputtern oder Verdampfen, ermöglicht die Erzielung extrem gleichmäßiger Schichten.
Der Vorteil gegenüber der Dickschicht- oder Kohleschichttechnologie liegt in der höheren Präzision der Schichtdicke und der Homogenität des Materials. Dies resultiert in:
- Geringerem elektrischen Rauschen: Insbesondere das Sprungrauschen, das bei Kohleschichtwiderständen auftritt, ist bei Dünnschichtwiderständen praktisch nicht vorhanden. Auch das thermische Rauschen (Johnson-Nyquist-Rauschen) ist bei gleicher Temperatur und gleichem Widerstandswert vergleichbar, aber die Stabilität und geringe Drift des Widerstandswertes in Dünnschichtbauteilen ist von unschätzbarem Wert für Rausch arme Schaltungen.
- Verbesserter Langzeitstabilität: Die Widerstandswerte von Dünnschichtwiderständen ändern sich über die Zeit und unter Einfluss von Umgebungsbedingungen (wie Feuchtigkeit und Temperatur) signifikant weniger stark als bei anderen Technologien. Dies ist essenziell für Anwendungen, die eine über Jahre hinweg gleichbleibende Performance erfordern.
- Höherer Präzision: Engere Toleranzen sind leichter zu realisieren, was den VI MBE04140C1003 zur idealen Wahl für kritische Schaltungspunkte macht, wo eine exakte Widerstandsfunktion erforderlich ist.
Die axiale Bauform (often bezeichnet als „Axial Lead“) ist eine klassische und bewährte Methode zur Montage von elektronischen Bauteilen. Die beiden Anschlussdrähte sind an den gegenüberliegenden Enden des zylindrischen Widerstandsgehäuses angebracht und verlaufen parallel zur Längsachse des Bauteils. Diese Konfiguration erleichtert die automatische Bestückung auf Leiterplatten und bietet eine gute mechanische Integrität, insbesondere bei Anwendungen, die Vibrationen ausgesetzt sind. Die 1-Watt-Leistungsklasse bedeutet, dass der Widerstand eine gewisse Menge an Wärme entwickeln kann, während er im Nennbetrieb ist, ohne dass seine Leistungsfähigkeit oder Lebensdauer beeinträchtigt wird. Dies ist ein wichtiger Faktor bei der Auslegung von Schaltungen mit moderater Leistungsaufnahme.
FAQ – Häufig gestellte Fragen zu VI MBE04140C1003 – Dünnschichtwiderstand, axial, 1 W, 100 kOhm, 1%
Was ist der Hauptvorteil eines Dünnschichtwiderstands gegenüber einem Kohleschichtwiderstand?
Der Hauptvorteil eines Dünnschichtwiderstands wie des VI MBE04140C1003 liegt in seiner überlegenen Präzision, Stabilität über Temperatur und Zeit sowie seinem deutlich geringeren Eigenrauschen im Vergleich zu Kohleschichtwiderständen. Dies macht ihn ideal für anspruchsvolle Anwendungen, bei denen Signalintegrität und Zuverlässigkeit von höchster Bedeutung sind.
Für welche spezifischen Anwendungen ist die 1% Toleranz des VI MBE04140C1003 besonders wichtig?
Die 1% Toleranz ist entscheidend für präzise Messinstrumente, Audio-Schaltungen (insbesondere Vorverstärker und Signalaufbereitung), präzise Filter, Spannungsregler, Referenzspannungsquellen und überall dort, wo geringe Abweichungen im Widerstandswert zu unerwünschten Fehlern in der Schaltungsfunktion führen können.
Wie beeinflusst die 1 Watt Belastbarkeit den Einsatz des Widerstands?
Die Belastbarkeit von 1 Watt bedeutet, dass der Widerstand kontinuierlich bis zu 1 Watt elektrische Leistung dissipieren kann, ohne übermäßig heiß zu werden oder beschädigt zu werden, vorausgesetzt, er wird unter den spezifizierten Bedingungen betrieben und ausreichend gekühlt (typischerweise durch die Leiterplatte oder Luftstrom). Dies ermöglicht den Einsatz in Schaltungen mit moderater Leistungsaufnahme.
Was bedeutet die axiale Bauform für die Montage?
Die axiale Bauform bedeutet, dass die Anschlussdrähte an den beiden Enden des zylindrischen Widerstandskörpers angebracht sind. Dies erleichtert die Montage auf Leiterplatten, sowohl manuell als auch durch automatische Bestückungsmaschinen. Die Drähte werden durch Löcher in der Platine geführt und dann verlötet.
Wie robust ist der VI MBE04140C1003 gegenüber Umwelteinflüssen?
Der VI MBE04140C1003 ist durch eine robuste Schutzlackierung geschützt, die ihn vor Feuchtigkeit, Staub und leichten mechanischen Einwirkungen schützt. Die interne Dünnschichtkonstruktion auf Keramikbasis ist zudem thermisch stabil.
Ist der VI MBE04140C1003 für Hochfrequenzanwendungen geeignet?
Ja, Dünnschichtwiderstände sind generell besser für Hochfrequenzanwendungen geeignet als Dickschicht- oder Kohleschichtwiderstände, da sie geringere parasitäre Kapazitäten und Induktivitäten aufweisen. Die genaue Eignung für spezifische Frequenzbereiche hängt jedoch vom genauen Design und den Gesamtschaltungsparametern ab.
Wie unterscheidet sich die Lebensdauer eines Dünnschichtwiderstands von anderen Widerstandstypen?
Dünnschichtwiderstände, insbesondere solche mit 1% Toleranz und guter Leistungsklasse wie dieser, bieten in der Regel eine sehr lange Lebensdauer. Dies liegt an der Stabilität des Widerstandsmaterials und der robusten Bauweise, die Alterungseffekte und Degradation minimiert.
