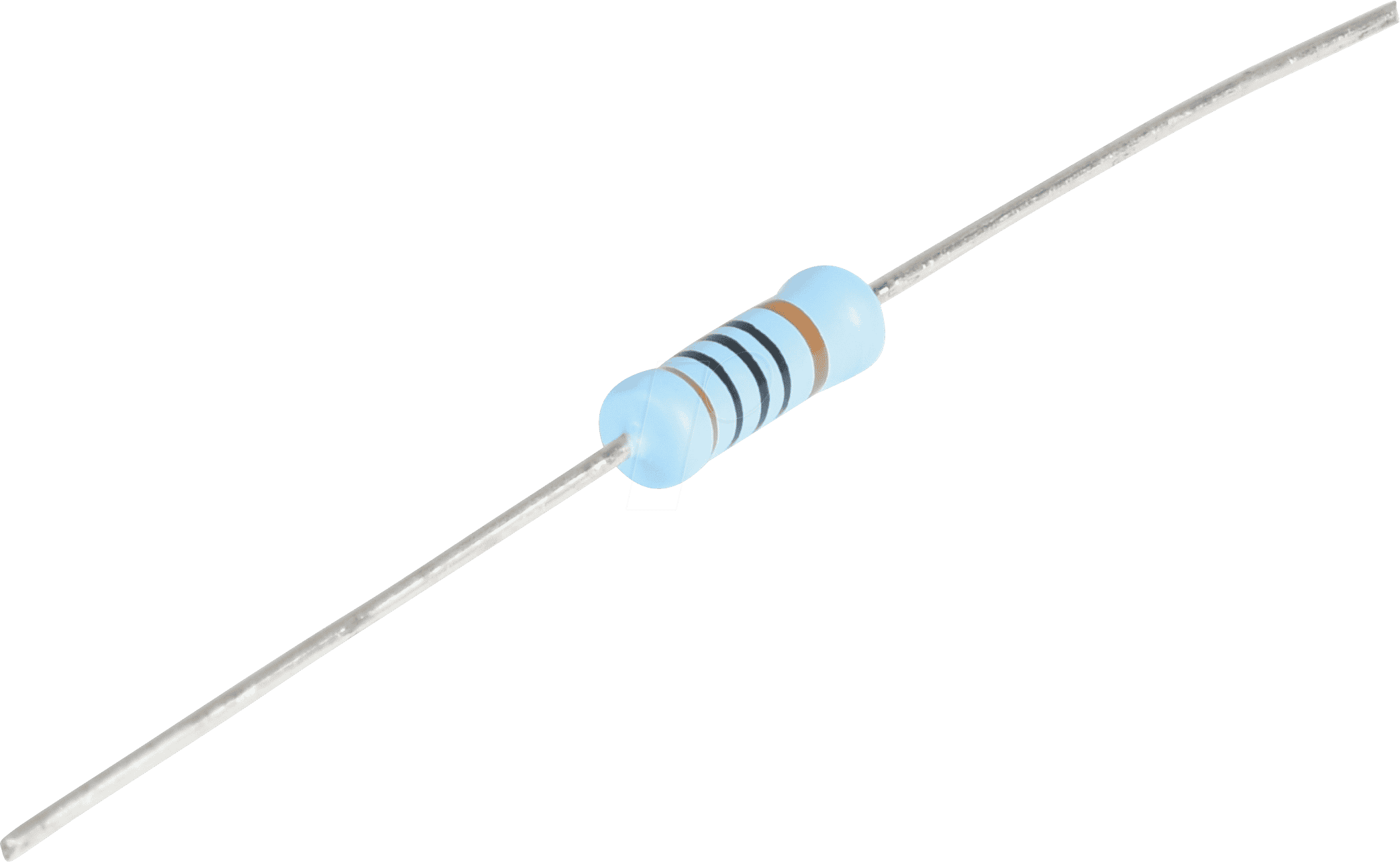

VI MBE04140C1001 – Dünnschichtwiderstand, axial, 1 W, 1 kOhm, 1%: Präzision für anspruchsvolle Elektronikprojekte
Für Ingenieure, Entwickler und ambitionierte Hobbyisten, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen, ist der VI MBE04140C1001 – Dünnschichtwiderstand, axial, 1 W, 1 kOhm, 1% die ideale Lösung. Dieses Bauteil schließt die Lücke, wo geringe Toleranzen und stabile Leistung für die Funktionalität entscheidend sind, und übertrifft herkömmliche Kohleschichtwiderstände durch seine überlegene Stabilität und geringere Rauschneigung.
Überlegene Technologie: Dünnschicht vs. Kohleschicht
Der Kern der Überlegenheit des VI MBE04140C1001 liegt in seiner Dünnschichttechnologie. Im Gegensatz zu Kohleschichtwiderständen, bei denen der Widerstand durch Ablagerung einer Kohleschicht auf einem keramischen Kern erzeugt wird, verwendet die Dünnschichttechnologie präzise aufgetragene metallische Schichten (oft Legierungen aus Nickel-Chrom oder ähnlichen Materialien) auf einem Substrat. Dieses Verfahren ermöglicht eine exaktere Kontrolle über die Schichtdicke und somit über den Ohmschen Widerstandswert. Das Ergebnis ist eine signifikant niedrigere Toleranz, wie die präzisen 1% des VI MBE04140C1001 belegen. Darüber hinaus zeichnen sich Dünnschichtwiderstände durch eine deutlich geringere thermische Drift und eine verbesserte Stabilität über einen breiteren Temperaturbereich aus, was sie für kritische Anwendungen unverzichtbar macht.
Kernvorteile des VI MBE04140C1001 Dünnschichtwiderstands
- Extrem hohe Präzision: Mit einer Toleranz von nur 1% gewährleistet dieser Widerstand eine außergewöhnliche Genauigkeit der Schaltungsfunktion, die für Messtechnik, präzise Signalverarbeitung und stabile Stromversorgungen unerlässlich ist.
- Hervorragende Stabilität: Die Dünnschichttechnologie minimiert die Auswirkungen von Temperaturschwankungen und Alterung auf den Widerstandswert. Dies sorgt für langanhaltend zuverlässige Ergebnisse in anspruchsvollen Umgebungen.
- Geringe Rauschneigung: Im Vergleich zu anderen Widerstandstypen erzeugen Dünnschichtwiderstände ein deutlich geringeres elektrisches Rauschen. Dies ist entscheidend für empfindliche Audio- und HF-Schaltungen, bei denen Signalintegrität oberste Priorität hat.
- Hohe Belastbarkeit: Mit einer Nennleistung von 1 Watt ist dieser Widerstand robust genug, um auch in Schaltungen mit moderatem Stromfluss zuverlässig zu arbeiten, ohne thermisch zu überlasten.
- Axiales Design für einfache Montage: Die axialen Anschlüsse erleichtern die Montage auf Leiterplatten (PCBs) mittels bedrahteter Technologie und sind kompatibel mit einer Vielzahl von Standard-Montagewerkzeugen und -prozessen.
Technische Spezifikationen und Materialgüte
Der VI MBE04140C1001 repräsentiert Spitzenleistung im Bereich der passiven elektronischen Bauteile. Seine Konstruktion basiert auf einer hochentwickelten Dünnschichtablagerung, die auf einem Keramiksubstrat (typischerweise Aluminiumoxid, Al₂O₃) mit hoher thermischer Leitfähigkeit und elektrischer Isolation aufgebracht wird. Die Widerstandsschicht, oft eine präzise kontrollierte Nickel-Chrom-Legierung, wird durch Sputtern oder thermisches Verdampfen aufgetragen. Dieses Verfahren ermöglicht die Erzielung sehr homogener und stabiler Widerstandswerte. Die anschließende Lasertrimmung dient der exakten Einstellung des Endwiderstandswerts auf die spezifizierte 1%-Toleranz. Die Verkapselung erfolgt in der Regel mit einem robusten und isolierenden Epoxidharz, das die Bauteile vor mechanischer Beschädigung und Umwelteinflüssen schützt, während es gleichzeitig die elektrischen Eigenschaften bewahrt. Die axialen Anschlüsse sind aus verzinntem Kupfer gefertigt, um eine optimale Lötbarkeit und geringen Übergangswiderstand zu gewährleisten.
Einsatzgebiete und Anwendungsfelder
Die herausragenden Eigenschaften des VI MBE04140C1001 prädestinieren ihn für eine Vielzahl von anspruchsvollen Elektronikanwendungen:
- Präzisionsmessgeräte: In Oszilloskopen, Multimetern und anderen Messinstrumenten, wo genaue Spannungs- und Strommessungen entscheidend sind, sorgt die 1%-Toleranz für verlässliche Ergebnisse.
- Audio-Schaltungen: In Hi-Fi-Verstärkern, Mischpulten und Signalprozessoren, wo geringes Rauschen die Klangqualität maßgeblich beeinflusst, leistet dieser Widerstand wertvolle Dienste.
- HF- und Telekommunikationstechnik: In Schaltungen für Funkfrequenzen, Mobilfunk und Netzwerke, wo Bandbreite und Signalintegrität kritisch sind, spielt die Stabilität dieses Bauteils eine wichtige Rolle.
- Medizintechnik: In Geräten für Diagnostik und Therapie, wo höchste Zuverlässigkeit und präzise Funktionalität lebenswichtig sind, ist die Robustheit des Dünnschichtwiderstands von Vorteil.
- Industrielle Automatisierung und Steuerungstechnik: In Sensorsignalketten, Motorsteuerungen und Prozessregelungssystemen, wo konstante Leistung unter wechselnden Bedingungen gefordert ist.
- Entwicklungs- und Laboranwendungen: Für Prototypenbau und experimentelle Schaltungen, die eine hohe Genauigkeit und wiederholbare Ergebnisse erfordern.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Dünnschichtwiderstand, axial |
| Widerstandswert | 1 kOhm (1000 Ohm) |
| Toleranz | 1% (± 0.01 Nennwert) |
| Nennleistung | 1 Watt (1 W) |
| Max. Betriebsspannung | Typischerweise 250V bis 500V (abhängig von Gehäusegröße und Dielektrikum, für 1W-Leistung oft im Bereich von 250V angesiedelt) |
| Temperaturkoeffizient (TCR) | Typischerweise ±50 ppm/°C bis ±100 ppm/°C, was eine geringe Änderung des Widerstandswerts über einen Temperaturbereich von -55°C bis +155°C bedeutet. |
| Material Aufbau | Metall-Dünnschicht auf Keramiksubstrat (typ. Al₂O₃) |
| Anschlussart | Axial, verzinntes Kupfer für gute Lötbarkeit |
| Gehäusematerial | Epoxidharz (nicht-leitend, schützend) |
| Anwendungsbereiche | Präzisionsschaltungen, Audio, HF, Messtechnik, Industrie, Medizintechnik |
Häufig gestellte Fragen (FAQ) zu VI MBE04140C1001 – Dünnschichtwiderstand, axial, 1 W, 1 kOhm, 1%
Was unterscheidet einen Dünnschichtwiderstand von einem Dickschichtwiderstand?
Der Hauptunterschied liegt in der Art und Dicke der Widerstandsschicht. Bei Dünnschichtwiderständen wird eine sehr dünne Schicht (im Nanometerbereich) eines leitfähigen Materials durch Verfahren wie Sputtern auf ein Substrat aufgebracht. Dies ermöglicht höhere Präzision und geringere Toleranzen. Dickschichtwiderstände verwenden eine dickere Schicht (im Mikrometerbereich) einer Paste, die aus leitfähigen Partikeln, einem Bindemittel und einem Lösungsmittel besteht. Dickschichtwiderstände sind oft kostengünstiger und für weniger kritische Anwendungen geeignet.
Warum ist die 1% Toleranz bei diesem Widerstand so wichtig?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils um nicht mehr als 1% vom Nennwert abweicht. In präzisen Schaltungen, wie sie in Messgeräten, Audio-Equipment oder Regelungssystemen verwendet werden, können bereits kleine Abweichungen zu Fehlern in der Messung, Verzerrungen im Signal oder Instabilitäten im System führen. Die hohe Präzision des VI MBE04140C1001 minimiert diese Risiken und gewährleistet die gewünschte Schaltungsfunktion.
Kann der VI MBE04140C1001 für höhere Leistungen verwendet werden, als angegeben?
Die angegebene Nennleistung von 1 Watt ist eine Betriebsgrenze, die unter Standardbedingungen (z.B. Kühlung durch Luftumwälzung) eingehalten werden sollte. Eine Überschreitung dieser Grenze kann zu Überhitzung, Beschädigung des Bauteils oder sogar zum Ausfall führen. Für Anwendungen, die höhere Leistungen erfordern, sollten Widerstände mit einer höheren Nennleistung gewählt werden, die entsprechend dimensioniert sind.
Wie beeinflusst die axiale Bauform die Montage?
Axiale Widerstände verfügen über zwei Anschlüsse, die an gegenüberliegenden Enden des zylindrischen Gehäuses herausragen. Dieses Design ist ideal für die Montage auf Leiterplatten (PCBs) durch steckende oder lötfreie Verfahren. Sie lassen sich leicht in automatisierten Bestückungslinien verarbeiten und bieten eine gute mechanische Stabilität nach der Lötung.
Welchen Einfluss hat die Temperatur auf die Leistung des Widerstands?
Die Temperatur hat einen Einfluss auf den Widerstandswert, was durch den Temperaturkoeffizienten (TCR) beschrieben wird. Der VI MBE04140C1001 verfügt über einen geringen TCR, was bedeutet, dass sich sein Widerstandswert bei Temperaturschwankungen nur minimal ändert. Dies ist ein entscheidender Vorteil gegenüber vielen anderen Widerstandstypen, die bei Erwärmung oder Abkühlung signifikant an Genauigkeit verlieren können.
Für welche Art von Rauschsignalen ist dieser Widerstand besonders gut geeignet?
Dünnschichtwiderstände erzeugen generell weniger elektrisches Rauschen, insbesondere Johnson-Nyquist-Rauschen, als beispielsweise Kohleschichtwiderstände. Dies macht sie ideal für Anwendungen, bei denen geringe Rauschpegel kritisch sind, wie z.B. in empfindlichen Vorverstärkern (Audio), präzisen Analog-Digital-Wandlern oder HF-Empfängern, wo das Eigenrauschen des Widerstands die Signal-Rausch-Verhältnis beeinträchtigen könnte.
Wie kann ich sicherstellen, dass ich den richtigen Widerstand für meine Schaltung auswähle?
Die Auswahl des richtigen Widerstands hängt von mehreren Faktoren ab: dem benötigten Widerstandswert (in Ohm), der erforderlichen Toleranz (z.B. 1%, 5%), der maximalen Leistung, die der Widerstand verarbeiten muss (in Watt), sowie den Umgebungsbedingungen (Temperatur, Feuchtigkeit) und speziellen Anforderungen wie Rauscharmut oder Stabilität. Konsultieren Sie immer das Schaltungsdesign und die Datenblätter, um die Spezifikationen des Bauteils mit den Anforderungen Ihrer Anwendung abzugleichen. Bei Unsicherheiten empfiehlt es sich, die Spezifikationen des VI MBE04140C1001 genau zu prüfen und gegebenenfalls Rücksprache mit einem Elektronikexperten zu halten.
