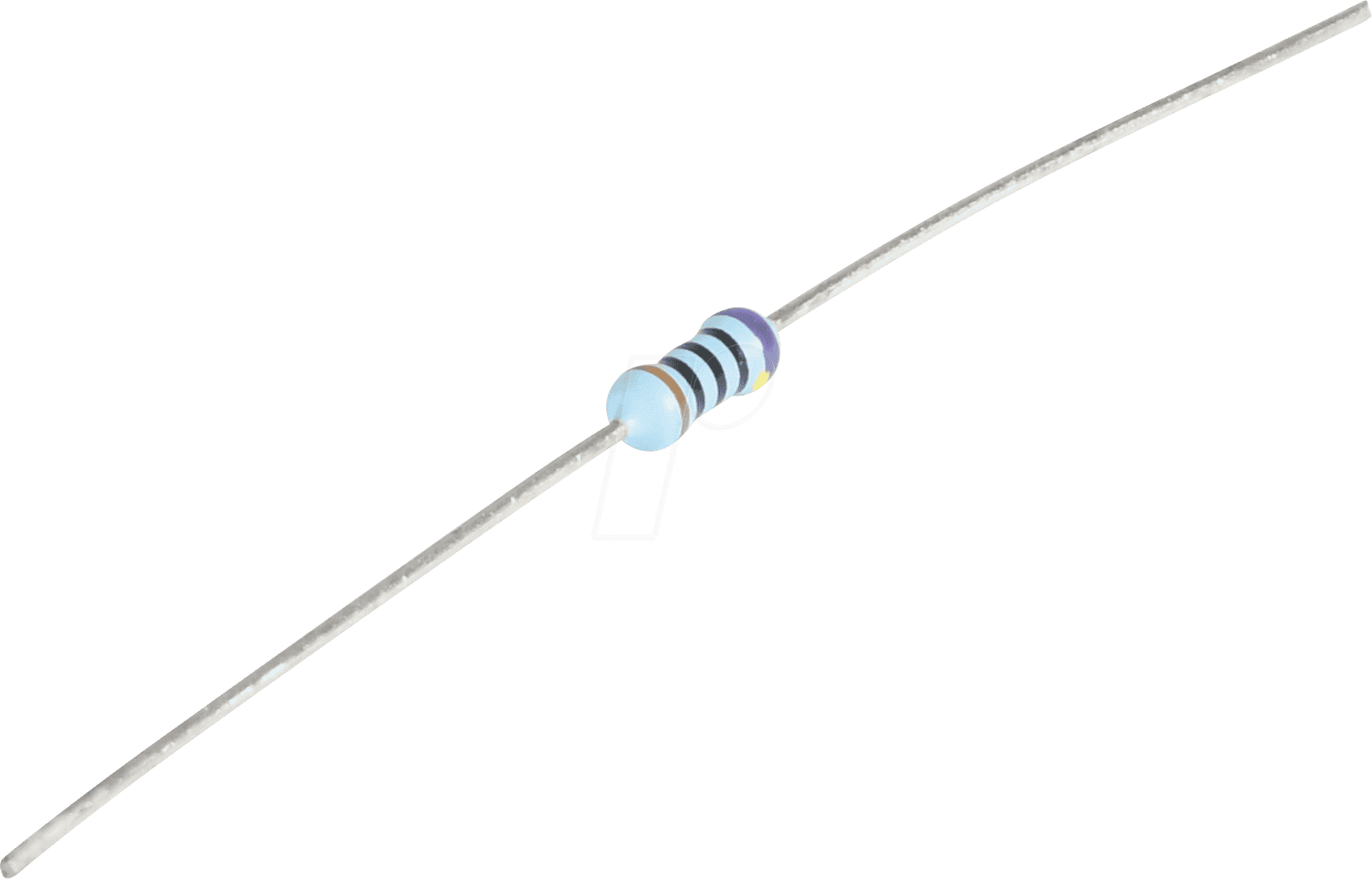

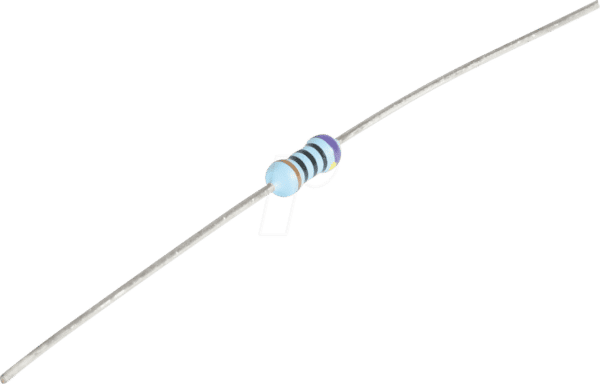

Hochpräziser Dünnschichtwiderstand VI MBB0207VD2003 – Ihr Fundament für anspruchsvolle Elektronikprojekte
Sie suchen nach einem elektronischen Bauteil, das Ihnen absolute Zuverlässigkeit und höchste Präzision in Ihren Schaltungen garantiert? Der VI MBB0207VD2003 – ein axialer Dünnschichtwiderstand mit einer Leistung von 0,11 Watt und einem Widerstandswert von 200 kOhm bei einer Toleranz von nur 0,1% – ist die ideale Lösung für alle, die keine Kompromisse bei der Qualität ihrer Elektronik eingehen möchten. Dieses Bauteil ist speziell für Anwender konzipiert, die in kritischen Anwendungen, von präzisen Messtechnikgeräten über anspruchsvolle Audioverstärker bis hin zu stabilen Stromversorgungen, auf exakte und stabile Widerstandswerte angewiesen sind.
Überlegene Präzision und Stabilität: Die Vorteile des VI MBB0207VD2003
Im Vergleich zu herkömmlichen Kohleschichtwiderständen oder Metallschichtwiderständen mit größeren Toleranzen bietet der VI MBB0207VD2003 entscheidende Vorteile, die ihn zur überlegenen Wahl für professionelle Anwendungen machen:
- Extrem enge Toleranz: Mit einer Genauigkeit von 0,1% minimiert dieser Dünnschichtwiderstand Abweichungen im Schaltungsdesign und sorgt für konsistente Leistungsergebnisse. Dies ist unerlässlich in Schaltungen, bei denen kleinste Schwankungen die Funktionalität beeinträchtigen können.
- Hervorragende thermische Stabilität: Dünnschichtwiderstände sind bekannt für ihre geringe Abhängigkeit vom Temperaturkoeffizienten (TCR). Der VI MBB0207VD2003 behält seinen exakten Widerstandswert über einen weiten Temperaturbereich bei, was ihn ideal für Umgebungen mit wechselnden Temperaturbedingungen macht.
- Geringes Rauschen: Im Gegensatz zu vielen anderen Widerstandstypen erzeugen Dünnschichtwiderstände ein deutlich geringeres elektrisches Rauschen. Dies ist ein kritischer Faktor für empfindliche Schaltungen wie in der HF-Technik oder bei Audioanwendungen, wo Rauschen die Signalqualität negativ beeinflussen würde.
- Hohe Frequenzbeständigkeit: Durch ihre Konstruktion und geringe parasitäre Kapazitäten/Induktivitäten eignen sich diese Widerstände besonders gut für Hochfrequenzanwendungen, wo herkömmliche Widerstände zu unerwünschten Effekten führen können.
- Langlebigkeit und Zuverlässigkeit: Die robuste Bauweise und die hochwertige Dünnschichttechnologie gewährleisten eine lange Lebensdauer und konstante Performance, selbst unter anspruchsvollen Betriebsbedingungen.
- Axiale Bauform für flexible Montage: Die klassische axiale Bauform ermöglicht eine einfache und vielseitige Montage auf Leiterplatten (PCBs) mittels Durchsteckmontage (THT), was eine etablierte und bewährte Befestigungsmethode darstellt.
Technische Spezifikationen und Materialwissenschaft
Der VI MBB0207VD2003 repräsentiert die Spitze der Widerstandstechnologie. Die Bezeichnung „Dünnschicht“ verweist auf den Herstellungsprozess, bei dem eine sehr dünne Schicht eines leitfähigen Materials präzise auf einen Keramikkörper aufgebracht wird. Die genaue Zusammensetzung dieser Dünnschicht ist entscheidend für die elektrischen Eigenschaften und die Stabilität des Widerstands. Typischerweise werden hier Legierungen auf Basis von Nickel-Chrom (NiCr) oder ähnlichen Materialien verwendet, die für ihre hervorragende thermische Stabilität und geringe Temperaturempfindlichkeit bekannt sind. Die Präzision der Abscheidung und die anschließende Laser-Trim-Technik ermöglichen die Erreichung der außergewöhnlich engen Toleranz von 0,1%.
Der Keramikkörper dient als isolierendes Substrat und sorgt für eine gute Wärmeableitung. Die axialen Anschlussdrähte, meist aus verzinntem Kupfer, gewährleisten eine zuverlässige elektrische Verbindung und gute Lötbarkeit. Die Leistung von 0,11 Watt ist für viele Signalverarbeitungs- und Steuerschaltungen ausreichend, ohne dass es zu einer übermäßigen Erwärmung kommt, die die Stabilität des Widerstandswertes beeinträchtigen könnte.
Anwendungsgebiete im Detail
Die präzisen Eigenschaften des VI MBB0207VD2003 eröffnen ihm den Weg in eine Vielzahl von professionellen und anspruchsvollen Einsatzbereichen:
- Messtechnik und Kalibrierung: In Geräten zur präzisen Messung elektrischer Größen wie Spannung, Strom oder Widerstand sind exakte und stabile Referenzwiderstände unerlässlich.
- Audio- und Hi-Fi-Anwendungen: In hochwertigen Verstärkern, Vorverstärkern oder Signalprozessoren spielt die geringe Geräuschentwicklung und die lineare Frequenzantwort eine entscheidende Rolle für eine unverfälschte Klangwiedergabe.
- Präzisions-Stromversorgungen: Zur Stabilisierung von Ausgangsspannungen und zur Regelung von Stromstärken sind hochgenaue Widerstände notwendig, um eine gleichmäßige und saubere Energieversorgung zu gewährleisten.
- Filter- und Oszillatorschaltungen: In Schaltungen, die auf exakten Zeitkonstanten basieren, wie z.B. RC-Filter oder LC-Oszillatoren, ist die Präzision des Widerstandswertes ausschlaggebend für die gewünschte Frequenz oder Flankensteilheit.
- Labore und Forschungseinrichtungen: Für experimentelle Aufbauten und Prototypen, bei denen die Reproduzierbarkeit von Messergebnissen oberste Priorität hat, ist dieser Widerstand die erste Wahl.
- Industrielle Automatisierung: In Steuerungssystemen und Sensorik, wo Zuverlässigkeit und genaue Signalverarbeitung gefordert sind, leistet der VI MBB0207VD2003 wertvolle Dienste.
- Medizintechnik: In kritischen medizinischen Geräten, wo Fehler nicht tolerierbar sind und höchste Präzision gefordert ist, werden solche Bauteile eingesetzt.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | MBB0207VD2003 |
| Widerstandstyp | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 0,11 W (1/8 W) |
| Widerstandswert | 200 kOhm |
| Toleranz | 0,1% |
| Temperaturkoeffizient (TCR) | Typischerweise im Bereich von ±25 ppm/°C bis ±50 ppm/°C (Qualitätsmerkmal von Dünnschichtwiderständen, präziser Wert je nach Serie und Hersteller) |
| Max. Betriebsspannung | Typischerweise um 200 V bis 250 V (für diese Leistungsklasse üblich) |
| Material der Widerstandsschicht | Hochwertige Metalllegierung (z.B. Nickel-Chrom), auf Keramiksubstrat aufgetragen |
| Gehäusematerial | Hochwertige Keramik oder glasierte Keramik für gute Isolation und Wärmeableitung |
| Anschlussdrähte | Verzinnte Kupferdrahtanschlüsse für exzellente Lötbarkeit und elektrische Leitfähigkeit |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +125 °C (oder breiter, je nach spezifischer Ausführung des Herstellers) |
| Isolationswiderstand | Sehr hoch, gewährleistet durch die Keramikbasis und Beschichtung |
| Feuchtigkeitsbeständigkeit | Hohe Beständigkeit durch die Schutzlackierung und das Keramikmaterial |
FAQ – Häufig gestellte Fragen zu VI MBB0207VD2003 – Dünnschichtwiderstand, axial, 0,11 W, 200 kOhm, 0,1%
Was unterscheidet einen Dünnschichtwiderstand von einem Dickschicht- oder Kohleschichtwiderstand?
Der Hauptunterschied liegt in der Art und Weise, wie der Widerstandswert erzeugt wird. Bei Dünnschichtwiderständen wird eine sehr dünne Schicht (im Mikrometerbereich) eines leitfähigen Materials präzise auf ein isolierendes Substrat aufgetragen. Dies ermöglicht eine extrem hohe Genauigkeit, geringe Toleranzen, niedrige Temperaturempfindlichkeit und geringes Rauschen. Dickschichtwiderstände verwenden eine dickere Schicht aus leitfähigem Material, was sie robuster, aber oft weniger präzise macht. Kohleschichtwiderstände sind kostengünstiger, haben aber größere Toleranzen und sind empfindlicher gegenüber Temperaturschwankungen und Geräuschentwicklung.
Warum ist die geringe Toleranz von 0,1% für meine Anwendung wichtig?
Eine Toleranz von 0,1% bedeutet, dass der tatsächliche Widerstandswert maximal um 0,1% vom angegebenen Nennwert abweicht. In präzisen Schaltungen, wie z.B. Messgeräten, Analog-Digital-Wandlern, Filtern oder präzisen Spannungsreferenzen, kann schon eine Abweichung von wenigen Prozent die Funktion beeinträchtigen oder zu fehlerhaften Messergebnissen führen. Die 0,1%-Toleranz des VI MBB0207VD2003 gewährleistet, dass Ihre Schaltung exakt so funktioniert, wie sie entworfen wurde.
Kann ich diesen Widerstand in Hochfrequenzschaltungen verwenden?
Ja, Dünnschichtwiderstände sind aufgrund ihrer geringen parasitären Kapazitäten und Induktivitäten besonders gut für Hochfrequenzanwendungen geeignet. Der VI MBB0207VD2003 behält seine Leistungsfähigkeit auch bei höheren Frequenzen bei, was ihn zu einer ausgezeichneten Wahl für HF-Schaltungen macht, wo herkömmliche Widerstände unerwünschte Resonanzen oder Dämpfungseffekte verursachen könnten.
Was bedeutet die Nennleistung von 0,11 W?
Die Nennleistung von 0,11 Watt (auch als 1/8 Watt bekannt) gibt die maximale Leistung an, die der Widerstand unter normalen Bedingungen dauerhaft in Wärme umwandeln kann, ohne beschädigt zu werden oder seine Spezifikationen zu überschreiten. Für Signalverarbeitungs- oder Steuerschaltungen ist diese Leistungsklasse oft ausreichend. Es ist wichtig, sicherzustellen, dass die tatsächliche Leistung, die im Betrieb durch den Widerstand fließt, unter dieser Grenze bleibt, um Überhitzung und vorzeitigen Ausfall zu vermeiden.
Wie beeinflusst die axiale Bauform die Montage?
Die axiale Bauform mit zwei parallelen Anschlussdrähten an den gegenüberliegenden Enden des Widerstands ist eine Standardbauform für die Durchsteckmontage (THT – Through-Hole Technology). Diese Bauform ist einfach zu montieren, da die Drähte durch Löcher in der Leiterplatte gesteckt und von der anderen Seite verlötet werden. Sie ist besonders gut geeignet für Anwendungen, bei denen eine robuste mechanische Verbindung und eine gute Wärmeableitung über die Leiterplatte gewünscht sind.
Ist dieser Widerstand für den Einsatz unter extremen Temperaturbedingungen geeignet?
Ja, Dünnschichtwiderstände wie der VI MBB0207VD2003 weisen typischerweise einen sehr geringen Temperaturkoeffizienten (TCR) auf. Dies bedeutet, dass ihr Widerstandswert sich nur minimal mit Änderungen der Umgebungstemperatur verändert. Der angegebene Betriebstemperaturbereich ist in der Regel sehr weit, oft von -55 °C bis +125 °C, was ihn für anspruchsvolle Umgebungen wie industrielle Anwendungen oder Fahrzeuge geeignet macht.
Welche Arten von Anwendungen profitieren am meisten von den Präzisionseigenschaften dieses Widerstands?
Anwendungen, die am meisten von den Präzisionseigenschaften profitieren, sind solche, die eine hohe Genauigkeit, Stabilität und geringe Hintergrundgeräusche erfordern. Dazu gehören: Präzisions-Messtechnik, Audio- und Hi-Fi-Geräte, professionelle Stromversorgungen, Regelungstechnik, Filter und Oszillatoren, sowie alle Bereiche der wissenschaftlichen Forschung und Entwicklung, bei denen exakte elektrische Parameter entscheidend sind.
