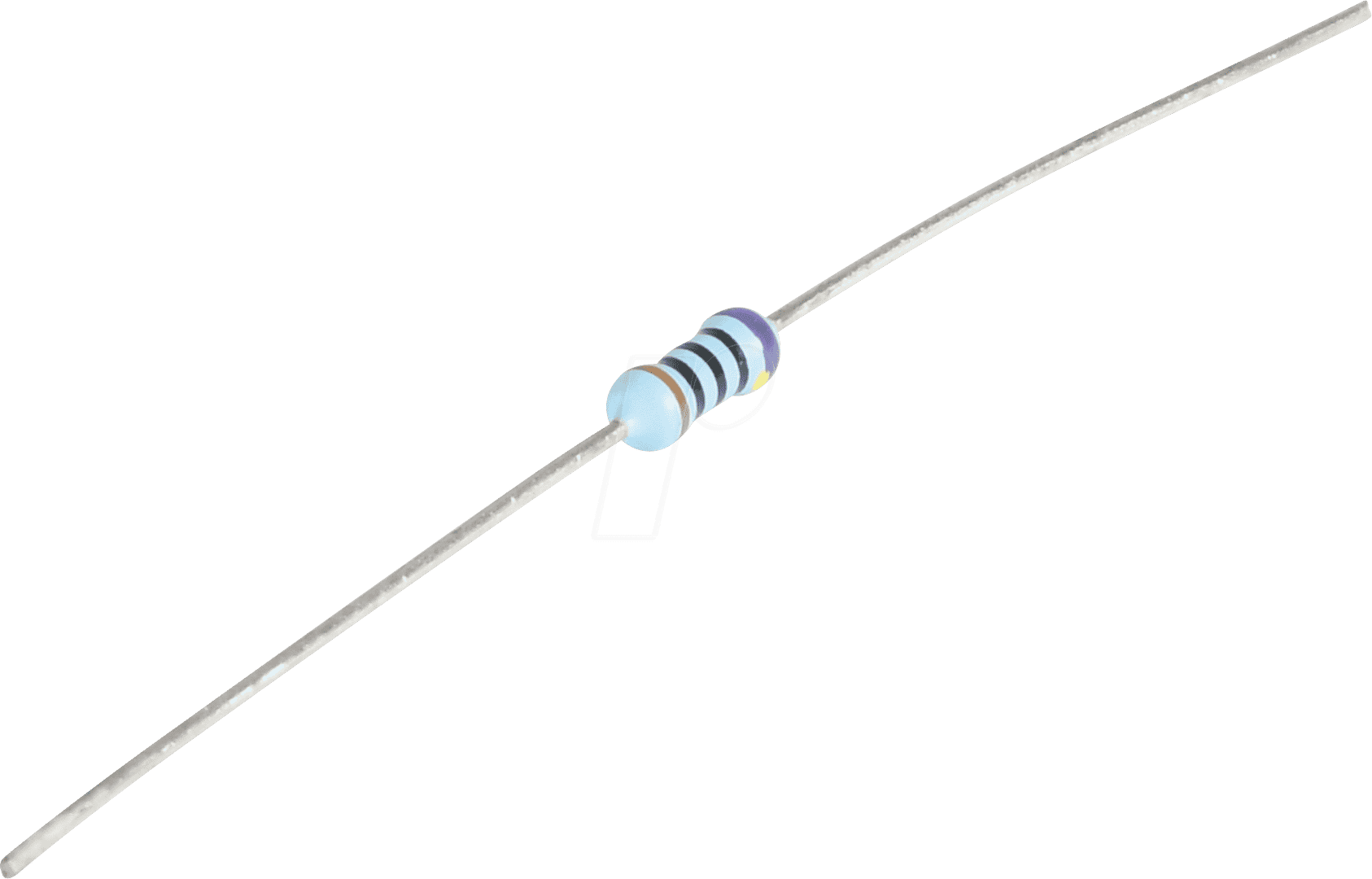

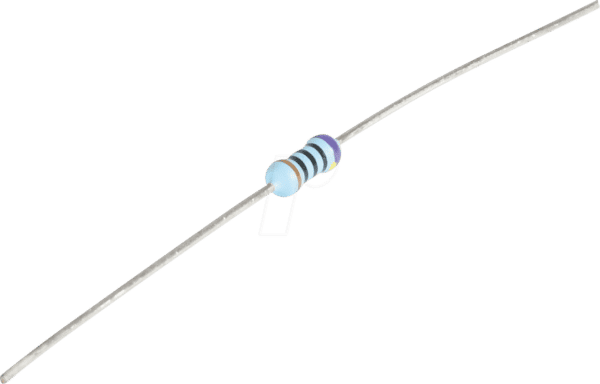

Präzisionswiderstand für anspruchsvolle Schaltungen: VI MBB0207VD2001
Der VI MBB0207VD2001 – ein axialer Dünnschichtwiderstand mit 0,11 W Leistung, 2 kOhm Widerstandswert und einer herausragenden Toleranz von 0,1% – wurde entwickelt, um höchste Anforderungen an Signalintegrität und Schaltungsstabilität zu erfüllen. Er ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die in Bereichen wie Präzisionsmesstechnik, Audiotechnik, Medizintechnik und industrieller Automatisierung tätig sind, wo selbst kleinste Abweichungen kritische Auswirkungen haben können.
Hochpräzision als Fundament für zuverlässige Elektronik
In elektronischen Schaltungen ist die Genauigkeit der Komponenten entscheidend für die Gesamtperformance und Zuverlässigkeit. Der VI MBB0207VD2001 setzt hier neue Maßstäbe durch seine extrem enge Toleranz von ±0,1%. Dies bedeutet, dass der tatsächliche Widerstandswert praktisch immer innerhalb dieses winzigen Bereichs um den Nennwert von 2 kOhm liegt. Im Gegensatz zu Standard-Schichtwiderständen, die oft Toleranzen von 5% oder 10% aufweisen, minimiert diese Präzision unerwünschte Abweichungen, die zu Fehlinterpretationen von Messwerten, Verzerrungen in Audiosignalen oder ungenauen Steuerungsimpulsen führen könnten.
Technologische Überlegenheit des Dünnschichtverfahrens
Die technologische Basis des VI MBB0207VD2001 bildet das Dünnschichtverfahren. Bei diesem Prozess wird eine dünne Schicht eines hochreinen Widerstandsmaterials, typischerweise auf Keramikbasis, auf ein Substrat aufgetragen. Anschließend wird diese Schicht durch präzise Verfahren wie Laserablation oder Maskierung auf den exakten Widerstandswert trimmt. Dieses Verfahren ermöglicht eine außerordentlich homogene Materialverteilung und eine feine, gleichmäßige Struktur, was zu folgenden Vorteilen führt:
- Exzellente Stabilität: Dünnschichtwiderstände sind bekannt für ihre hohe Langzeitstabilität und geringe Drift, selbst unter wechselnden Umgebungsbedingungen wie Temperatur und Feuchtigkeit. Dies gewährleistet eine konstante Schaltungscharakteristik über die gesamte Lebensdauer des Geräts.
- Geringes Rauschen: Im Vergleich zu Dickschichtwiderständen weisen Dünnschichtwiderstände ein signifikant geringeres thermisches und elektrisches Rauschen auf. Dies ist besonders vorteilhaft in empfindlichen Signalpfaden, wo Rauschen die Signalqualität beeinträchtigen kann.
- Hohe Frequenzbeständigkeit: Die geringen parasitären Kapazitäten und Induktivitäten, die durch das Dünnschichtverfahren erzielt werden, machen diese Widerstände für Hochfrequenzanwendungen geeignet, wo die Performance oft durch diese Effekte begrenzt wird.
- Temperaturkoeffizient: Der VI MBB0207VD2001 zeichnet sich durch einen niedrigen Temperaturkoeffizienten aus, was bedeutet, dass sich sein Widerstandswert bei Temperaturschwankungen nur minimal verändert. Dies ist ein entscheidender Faktor für die Genauigkeit in thermisch anspruchsvollen Umgebungen.
Optimale Leistung und Langlebigkeit
Die Leistungsklasse von 0,11 W mag auf den ersten Blick moderat erscheinen, ist jedoch für die meisten präzisen Mess- und Signalverarbeitungsschaltungen vollkommen ausreichend. Die geringe Verlustleistung trägt zur Stabilität und Langlebigkeit des Widerstands bei, da eine übermäßige Wärmeentwicklung vermieden wird. Die axiale Bauform mit standardisierten Abmessungen (wie sie typischerweise bei dieser Bauart zu finden sind) erleichtert die Integration in bestehende Schaltungsdesigns und ermöglicht eine einfache Bestückung auf Leiterplatten.
Einsatzgebiete im Detail
Der VI MBB0207VD2001 – Dünnschichtwiderstand, axial, 0,11 W, 2 kOhm, 0,1% findet seine Anwendung in einer Vielzahl von hochspezialisierten Bereichen:
- Präzisionsmesstechnik: Als Teil von Strom- und Spannungsteilern, als Referenzwiderstand in Analoge-Digital-Wandlern (ADCs) und Digital-Analoge-Wandlern (DACs), oder in Messtransformatoren, wo höchste Genauigkeit und Reproduzierbarkeit gefordert sind.
- Audiotechnik: In hochwertigen Vorverstärkern, Equalizern und Leistungsverstärkern zur präzisen Einstellung von Pegeln und Filtercharakteristiken, wo minimale Verzerrungen und Rauschen entscheidend sind.
- Medizintechnik: In Sensoren und Auswerteeinheiten für biopotentielle Signale (EKG, EEG), in Infusionspumpen oder Analysegeräten, wo absolute Verlässlichkeit und fehlerfreie Messungen Leben retten können.
- Industrielle Steuerungstechnik: In Feedback-Schleifen von Servosystemen, in Sensoraufbereitungen für präzise Prozesskontrolle oder in Qualitätskontrollsystemen, wo genaue Messwerte für die Effizienz und Sicherheit unerlässlich sind.
- Laborgeräte: Als integrierter Bestandteil von Oszilloskopen, Spektrumanalysatoren, Funktionsgeneratoren und anderen wissenschaftlichen Instrumenten.
Produkt-Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | VI MBB0207VD2001 |
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 0,11 W |
| Widerstandswert | 2 kOhm |
| Toleranz | ±0,1% |
| Material des Widerstandsfilms | Hochreine Metalllegierung (typisch für Dünnschichtwiderstände) |
| Substratmaterial | Keramik (Standard für Leistung und Isolation) |
| Anschlussdrähte | Verzinntes Kupfer (für gute Lötbarkeit und Leitfähigkeit) |
| Temperaturkoeffizient | Extrem niedrig (typisch im Bereich von ±25 ppm/°C bis ±50 ppm/°C für diese Präzisionsklasse) |
| Betriebstemperaturbereich | Breit gefächert, üblicherweise von -55°C bis +155°C |
| Isolationsmaterial (Gehäuse) | Epoxidharz oder ähnliche dielektrische Beschichtung |
FAQ – Häufig gestellte Fragen zu VI MBB0207VD2001 – Dünnschichtwiderstand, axial, 0,11 W, 2 kOhm, 0,1%
Was bedeutet die Toleranz von 0,1% konkret für meine Anwendung?
Eine Toleranz von 0,1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils niemals mehr als 2 Ohm von den spezifizierten 2000 Ohm abweicht (0,1% von 2000 Ohm = 2 Ohm). Dies ist eine extrem hohe Präzision, die in vielen Standardanwendungen nicht notwendig ist, aber für hochgenaue Messungen, Schaltungen mit geringem Signalrauschen oder stabilisierte Stromversorgungen unerlässlich ist.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, Dünnschichtwiderstände sind aufgrund ihrer geringen parasitären Kapazitäten und Induktivitäten prinzipiell gut für Hochfrequenzanwendungen geeignet. Die exakte Eignung hängt jedoch von der spezifischen Frequenz und der Schaltungstopologie ab. Die hohe Präzision des VI MBB0207VD2001 kann hier von Vorteil sein.
Wie unterscheidet sich ein Dünnschichtwiderstand von einem Dickschichtwiderstand?
Der Hauptunterschied liegt im Herstellungsverfahren und den daraus resultierenden elektrischen Eigenschaften. Dünnschichtwiderstände werden durch das Aufbringen einer sehr dünnen Schicht (wenige Mikrometer) eines Widerstandsmaterials auf ein Substrat hergestellt, was zu höherer Präzision, geringerem Rauschen und besserer Stabilität führt. Dickschichtwiderstände verwenden eine dickere Schicht aus einer Paste, die typischerweise kostengünstiger ist, aber geringere Präzisionswerte und höhere Toleranzen aufweist.
Kann der VI MBB0207VD2001 in Umgebungen mit hohen Temperaturen eingesetzt werden?
Der Widerstand ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -55°C bis +155°C. Die Leistungsklasse von 0,11W gibt jedoch die maximale Dauerbelastung bei einer bestimmten Umgebungstemperatur (oft 70°C) an. Bei höheren Temperaturen muss die Leistung entsprechend reduziert werden, um eine Überhitzung zu vermeiden und die Lebensdauer zu gewährleisten.
Welche Vorteile bietet die axiale Bauform?
Die axiale Bauform mit zwei gegenüberliegenden Anschlussdrähten ist ein traditionelles und weit verbreitetes Design. Sie ermöglicht eine einfache Montage auf Lochrasterplatinen und vielen Standard-Leiterplattenlayouts. Die konsistente Größe und die durchgesteckten Anschlüsse vereinfachen den automatisierten Bestückungsprozess.
Wie ist die Langzeitstabilität dieses Widerstands einzuschätzen?
Dünnschichtwiderstände, insbesondere solche mit solch engen Toleranzen, zeichnen sich durch eine hervorragende Langzeitstabilität aus. Das bedeutet, dass sich ihr Widerstandswert über viele Jahre hinweg nur sehr geringfügig verändert. Dies ist ein entscheidender Faktor für die Zuverlässigkeit von Präzisionsschaltungen, die über lange Zeiträume stabil funktionieren müssen.
