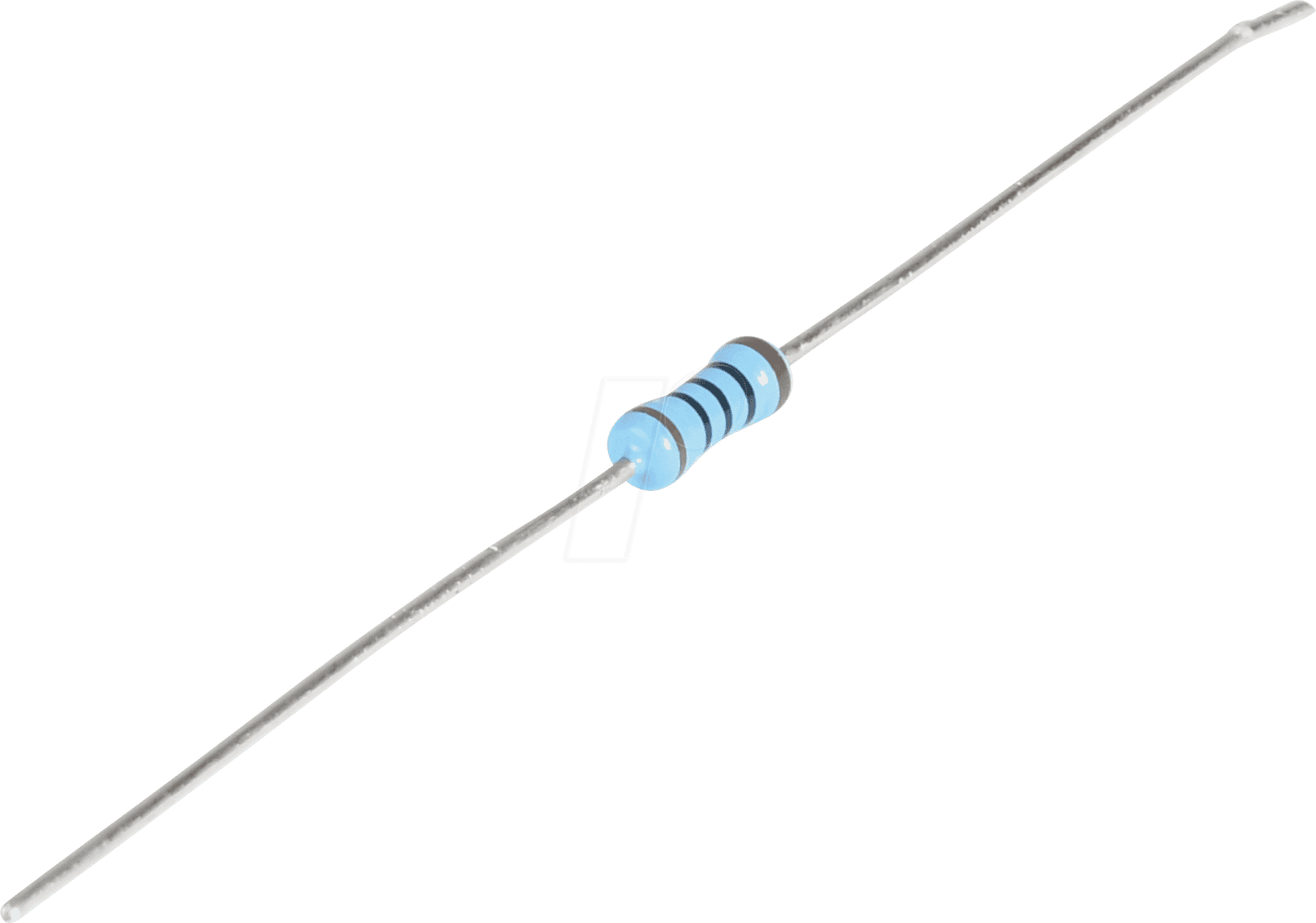

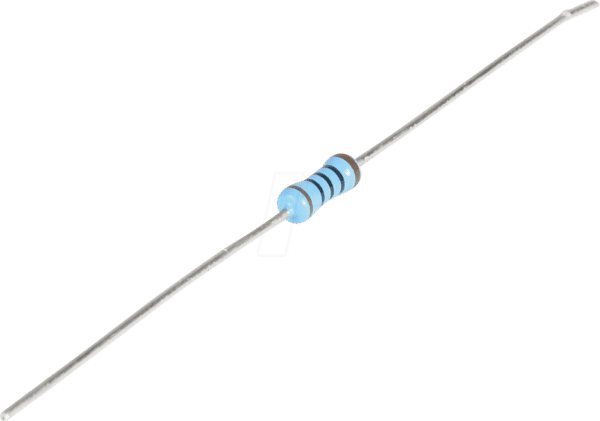

Hochpräziser Dünnschichtwiderstand VI MBB02070C6808 für anspruchsvolle Elektronikanwendungen
Der VI MBB02070C6808 ist ein essenzieller Baustein für Ingenieure und Elektronikentwickler, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen fordern. Dieser axiale Dünnschichtwiderstand mit einer Leistung von 0,6 Watt und einem exakten Widerstandswert von 6,8 Ohm bei einer Toleranz von 1% eignet sich ideal für Applikationen, bei denen Signalintegrität und stabile Betriebsparameter von größter Bedeutung sind. Er löst das Problem der unzuverlässigen oder schwankenden Widerstandswerte in kritischen Schaltungen, indem er eine konsistente und verlässliche Leistungscharakteristik garantiert.
Präzision auf höchstem Niveau: Die Vorteile des VI MBB02070C6808
Im Vergleich zu Standard-Kohleschichtwiderständen bietet der VI MBB02070C6808 signifikante Vorteile, die ihn zur überlegenen Wahl für anspruchsvolle Projekte machen:
- Überragende Stabilität: Dünnschichtwiderstände zeichnen sich durch eine außergewöhnlich hohe Stabilität gegenüber Temperaturschwankungen, Feuchtigkeit und Alterung aus. Dies minimiert Drift und gewährleistet präzise Ergebnisse über lange Betriebszeiten hinweg.
- Geringes Rauschen: Die Fertigungstechnologie für Dünnschichtwiderstände führt zu einem deutlich geringeren elektrischen Rauschen im Vergleich zu anderen Widerstandstypen. Dies ist entscheidend für empfindliche Signalverarbeitungsketten in Audio-, Mess- und Hochfrequenzanwendungen.
- Hohe Genauigkeit: Eine Toleranz von 1% stellt sicher, dass der tatsächliche Widerstandswert sehr nah am Nennwert liegt, was für Schaltungen, die auf exakte Widerstandsverhältnisse angewiesen sind (z.B. präzise Spannungsteiler, Filterkreise), unerlässlich ist.
- Kompakte Bauform: Der axiale Bauform ermöglicht eine platzsparende Montage auf Leiterplatten, auch in dichten Designs. Die geringe Größe vereint hohe Leistungsfähigkeit mit Effizienz im Bauraum.
- Optimale Wärmeableitung: Die Konstruktion und die Materialien sind darauf ausgelegt, die 0,6 Watt Verlustleistung effizient abzuleiten, wodurch Überhitzung und Leistungsverlust vermieden werden.
Technische Spezifikationen und Konstruktionsmerkmale
Der VI MBB02070C6808 repräsentiert Spitzenleistung in der passiven Bauteiltechnologie. Seine Konstruktion ist auf Langlebigkeit und konsistente elektrische Eigenschaften ausgelegt. Die axiale Bauform mit den charakteristischen Anschlussdrähten ermöglicht eine einfache Integration in Standard-Through-Hole-Montageprozesse.
Die verwendete Dünnschichttechnologie basiert typischerweise auf einer präzise aufgebrachten Schicht eines Widerstandsmaterials, wie z.B. einer Metalllegierung oder einem Metalloxid, auf einem keramischen oder glasartigen Substrat. Dieses Material wird anschließend lasergetrimmt, um den exakten Widerstandswert mit hoher Präzision zu erreichen. Die Vergütung schützt die empfindliche Schicht vor Umwelteinflüssen und mechanischer Beschädigung.
Einsatzgebiete und Anwendungsbereiche
Aufgrund seiner präzisen Eigenschaften ist der VI MBB02070C6808 prädestiniert für eine Vielzahl von anspruchsvollen Applikationen:
- Präzisionsmesstechnik: In Laborgeräten, Oszilloskopen, Multimetern und anderen Messinstrumenten, bei denen genaue Spannungsmessungen und Signalaufbereitung erforderlich sind.
- Audio-Schaltungen: In Verstärkern, Vorverstärkern und Signalprozessoren, wo geringes Rauschen und eine neutrale Klangwiedergabe entscheidend sind.
- Netzteil- und Ladeelektronik: Zur Stabilisierung von Spannungen und Strömen in hochwertigen Stromversorgungen und Batterieladegeräten.
- Regelkreise und Steuerungstechnik: In industriellen Steuerungen, Robotik und Automatisierungssystemen, wo zuverlässige und stabile Parameter wichtig sind.
- Hochfrequenzanwendungen: In HF-Schaltungen, Sende- und Empfangssystemen, Filter und Impedanzanpassungsnetzwerken.
- Medizintechnik: In Geräten zur Diagnostik und Therapie, bei denen höchste Zuverlässigkeit und Signalintegrität gefordert sind.
- Forschung und Entwicklung: Als zuverlässiger Baustein in Prototypen und Entwicklungsprojekten, die präzise und stabile elektrische Eigenschaften erfordern.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Leistung (Pmax) | 0,6 Watt (600 Milliwatt) |
| Widerstandswert | 6,8 Ohm |
| Toleranz | ± 1% |
| Temperaturkoeffizient | Typischerweise sehr gering für Dünnschichtwiderstände, was exzellente Langzeitstabilität und Präzision über einen breiten Temperaturbereich gewährleistet. |
| Material des Widerstandsfilms | Hochreine Metalllegierungen oder Metalloxide, präzise aufgebracht und getrimmt. Bietet exzellente elektrische Eigenschaften und Korrosionsbeständigkeit. |
| Substrat | Keramisch oder glasartiges Material für hohe thermische Stabilität und elektrische Isolation. |
| Vergütung | Robuste Isolierschicht, die Schutz vor mechanischer Beanspruchung, Feuchtigkeit und chemischen Einflüssen bietet und gleichzeitig die Wärmeableitung unterstützt. |
| Anschlussdrähte | Verzinnte Kupferdrähte für zuverlässige Lötverbindungen und gute elektrische Leitfähigkeit. |
| Betriebstemperaturbereich | In der Regel ein breiter Bereich, der für anspruchsvolle industrielle und professionelle Anwendungen ausgelegt ist. Die genauen Grenzen sind produkt- und herstellerspezifisch, aber üblicherweise von -55°C bis +155°C oder höher. |
FAQ – Häufig gestellte Fragen zu VI MBB02070C6808 – Dünnschichtwiderstand, axial, 0,6 W, 6,8 Ohm, 1%
Was ist der Hauptunterschied zwischen einem Dünnschicht- und einem Dickschichtwiderstand?
Der Hauptunterschied liegt in der Dicke der Widerstandsschicht und der daraus resultierenden Fertigungsmethode. Dünnschichtwiderstände verwenden eine extrem dünne Schicht eines Widerstandsmaterials, die präzise auf ein Substrat aufgedampft oder aufgesputtert und anschließend lasergetrimmt wird. Dies ermöglicht höhere Präzision, geringeres Rauschen und bessere Stabilität, insbesondere bei kleinen Widerstandswerten. Dickschichtwiderstände hingegen verwenden eine dickere Schicht eines Pastenmaterials, das aufgedruckt und eingebrannt wird, was sie robuster und kostengünstiger für weniger anspruchsvolle Anwendungen macht.
Warum ist die Toleranz von 1% für bestimmte Anwendungen so wichtig?
Eine geringe Toleranz wie 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils sehr nah am aufgedruckten Nennwert liegt. In präzisen Schaltungen, wie z.B. in Messgeräten, Audio-Vorverstärkern oder stabilisierten Stromversorgungen, können Abweichungen vom Nennwert zu Fehlfunktionen, Ungenauigkeiten bei Messungen oder einer veränderten Klangqualität führen. Die 1%-Toleranz des VI MBB02070C6808 minimiert diese Risiken und gewährleistet die gewünschte Schaltungsperformance.
Welchen Einfluss hat die Leistung von 0,6 Watt?
Die Angabe von 0,6 Watt (600 Milliwatt) bezeichnet die maximale Verlustleistung, die der Widerstand dauerhaft aufnehmen kann, ohne Schaden zu nehmen oder seine Spezifikationen zu verändern. Das bedeutet, dass die Spannung, die über den Widerstand abfällt, multipliziert mit dem Strom, der durch ihn fließt, diesen Wert nicht überschreiten darf. Bei der Auslegung von Schaltungen ist es wichtig, sicherzustellen, dass die tatsächliche Verlustleistung deutlich unterhalb dieses Grenzwertes liegt, um eine ausreichende Betriebssicherheit und Lebensdauer zu gewährleisten. Für die meisten Signalanwendungen ist 0,6W mehr als ausreichend.
Ist der VI MBB02070C6808 für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, Dünnschichtwiderstände, insbesondere solche mit axialer Bauform, sind aufgrund ihrer geringen parasitären Induktivität und Kapazität sowie ihres niedrigen Rauschpegels sehr gut für Hochfrequenzanwendungen geeignet. Die präzise Fertigung und die homogenen elektrischen Eigenschaften tragen dazu bei, die Signalintegrität bei höheren Frequenzen zu erhalten. Dies macht ihn zu einer ausgezeichneten Wahl für RF-Verstärker, Filter und Impedanzanpassungsnetzwerke.
Wie verhält sich die Lebensdauer eines Dünnschichtwiderstands im Vergleich zu anderen Typen?
Dünnschichtwiderstände weisen im Allgemeinen eine sehr hohe Lebensdauer und ausgezeichnete Langzeitstabilität auf. Dies ist auf die inertheit des Widerstandsmaterials und die schützende Vergütung zurückzuführen, die sie vor Umwelteinflüssen wie Feuchtigkeit und Sauerstoff schützt. Sie zeigen weniger Drift in ihren elektrischen Werten über die Zeit als beispielsweise Kohleschichtwiderstände, was sie für langlebige und zuverlässige Designs prädestiniert.
Welche Art von Lötverfahren wird für diesen Widerstand empfohlen?
Der VI MBB02070C6808 ist für Standard-Lötverfahren wie Wellenlöten oder Handlöten konzipiert. Die verzinnte Oberfläche der Anschlussdrähte sorgt für gute Benetzbarkeit und zuverlässige Lötverbindungen. Es ist ratsam, die empfohlenen Löttemperaturen und -zeiten des Herstellers zu beachten, um eine Beschädigung des Bauteils zu vermeiden und optimale Lötstellen zu erzielen. Bei Handlöten sollte eine Lötstation mit Temperaturregelung verwendet werden, um lokale Überhitzung zu vermeiden.
Kann dieser Widerstand in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen eingesetzt werden?
Ja, Dünnschichtwiderstände sind bekannt für ihre Robustheit gegenüber Umwelteinflüssen. Die schützende Vergütung des VI MBB02070C6808 bietet einen guten Schutz vor Feuchtigkeit. Die hohe Temperaturstabilität, die typisch für Dünnschichttechnologie ist, ermöglicht den Einsatz auch in Umgebungen mit schwankenden oder extremen Temperaturen, wobei stets die angegebene Betriebstemperaturbereichsgrenze des Herstellers zu beachten ist.
