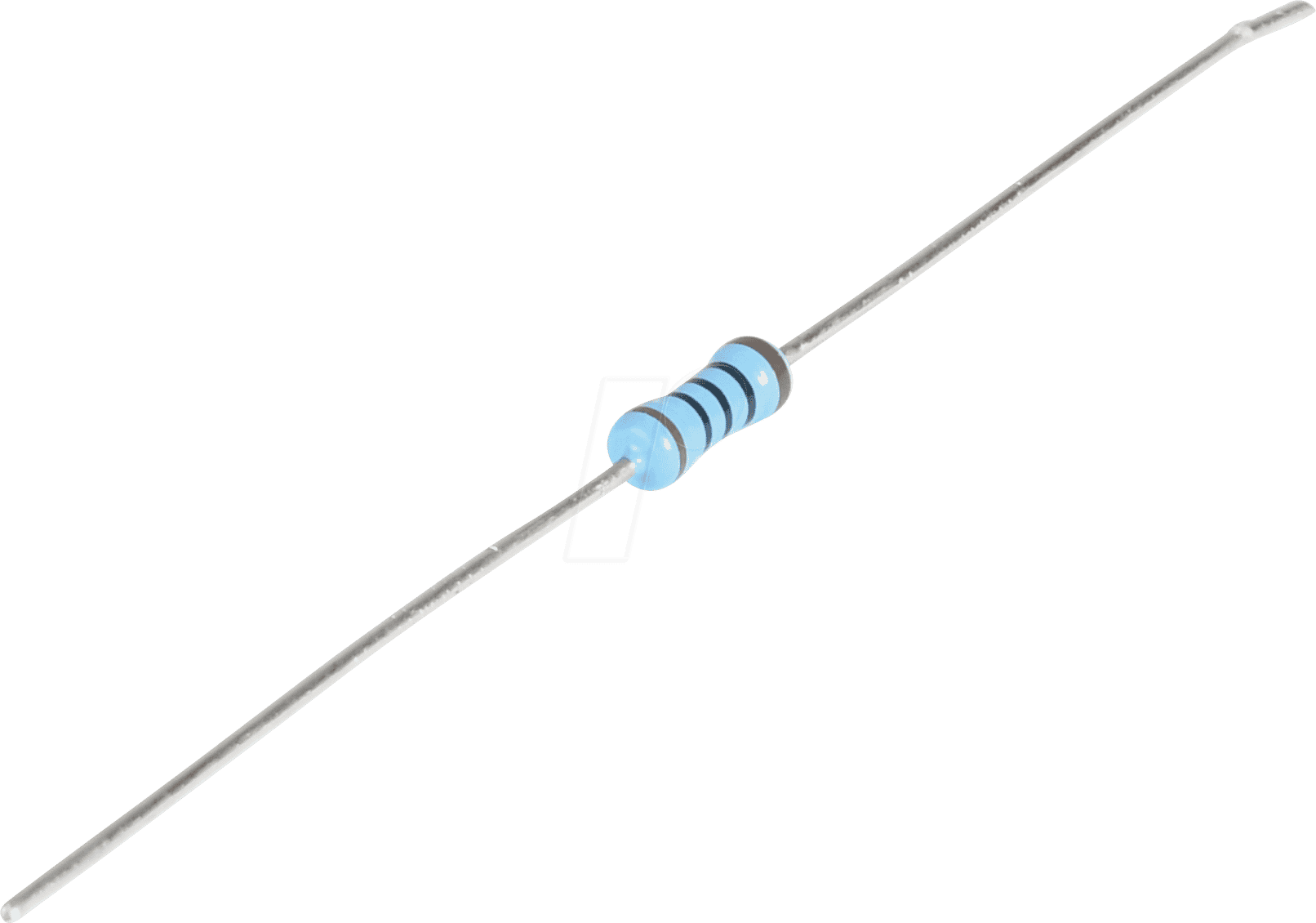

VI MBB02070C5609 – Präzision für anspruchsvolle Schaltungen: Ihr axialer Dünnschichtwiderstand
Sie benötigen einen hochpräzisen Leistungswiderstand, der auch unter thermischer Belastung stabil bleibt und exakte Signalintegrität gewährleistet? Der VI MBB02070C5609 ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die auf kompromisslose Zuverlässigkeit und präzise Widerstandswerte in ihren elektronischen Schaltungen setzen. Dieser axiale Dünnschichtwiderstand mit einer Nennleistung von 0,6 W und einem präzisen Wert von 56 Ohm bei nur 1% Toleranz minimiert unerwünschte Signalverzerrungen und sorgt für eine vorhersehbare Bauteilleistung.
Warum der VI MBB02070C5609 Ihre überlegene Wahl ist
Im Gegensatz zu Standard-Kohleschichtwiderständen bietet die Dünnschichttechnologie des VI MBB02070C5609 signifikante Vorteile. Die präzise aufgebrachte Widerstandsschicht ermöglicht engere Toleranzen und eine überlegene Stabilität über einen breiten Temperaturbereich. Dies führt zu einer Reduzierung von Rauschen und Drift in empfindlichen Schaltungen. Die axiale Bauform ist zudem für die automatische Bestückung optimiert und erlaubt eine effiziente Integration in bestehende Designs, wo Platz und Zuverlässigkeit gleichermaßen gefordert sind.
Herausragende Leistung und Zuverlässigkeit der Dünnschichttechnologie
Die Dünnschichttechnologie ist das Herzstück dieses Widerstands. Sie basiert auf der Aufbringung einer sehr dünnen Widerstandsschicht, oft aus Metalloxid oder Legierungen, auf einen Keramikträger. Dieses Verfahren ermöglicht eine außerordentlich gleichmäßige Widerstandsverteilung und minimiert Inhomogenitäten, die bei anderen Herstellungsverfahren zu Leistungseinbußen führen können. Das Ergebnis ist eine höhere Präzision, niedrigere thermische Drift und verbesserte Langzeitstabilität, was diesen Widerstand zur optimalen Wahl für Anwendungen macht, bei denen jede Abweichung kostspielige Folgen haben kann.
Präzision im Detail: 56 Ohm mit 1% Toleranz
Der exakte Widerstandswert von 56 Ohm mit einer herausragenden Toleranz von 1% ist entscheidend für präzise Strom- und Spannungsregulierungen. In Schaltungen, die auf exakten Verhältnissen basieren, wie z.B. in Messinstrumenten, Audio-Verstärkern oder präzisen Filterkreisen, ist diese Genauigkeit unerlässlich. Eine geringe Toleranz minimiert die Streuung der Bauteileigenschaften zwischen verschiedenen Produktionen und sorgt dafür, dass Ihre Schaltungen konsistent und zuverlässig funktionieren.
Optimale Wärmeableitung für 0,6 W Nennleistung
Mit einer Nennleistung von 0,6 Watt ist der VI MBB02070C5609 für eine Vielzahl von Anwendungen geeignet, bei denen moderate Leistung umgesetzt werden muss, ohne die Bauteillebensdauer zu beeinträchtigen. Die axiale Bauform unterstützt eine effektive Wärmeableitung, indem sie die Wärmeabgabe über die Oberfläche und die Anschlusspins an die umgebende Platine und Luft ermöglicht. Eine gute Wärmeabfuhr ist entscheidend, um Überhitzung und damit verbundene Leistungsdegradation oder Ausfälle zu vermeiden.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Kombination aus hoher Präzision, guter Leistung und robuster Bauweise macht den VI MBB02070C5609 zu einem vielseitigen Bauteil. Er findet breite Anwendung in:
- Signalverarbeitung und Messtechnik: Wo genaue Pegel und stabile Kennlinien gefordert sind, z.B. in Oszilloskopen, Signalgeneratoren oder Datenwandlern.
- Audio-Schaltungen: Für präzise Filter, Dämpfungsglieder und Pegelanpassungen in High-Fidelity-Systemen.
- Stromversorgungen und Ladegeräte: Zur Stabilisierung von Ausgangsspannungen und zur Stromlimitierung.
- Regelschaltungen und Feedback-Systeme: Als Teil von Regelkreisen, die eine exakte Rückkopplung benötigen.
- Automobil-Elektronik: Wo Zuverlässigkeit und Temperaturbeständigkeit kritisch sind.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen.
- Prototypenentwicklung und Forschung: Für präzise und reproduzierbare Ergebnisse.
Technische Spezifikationen und Materialcharakteristiken
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller-Teilenummer | VI MBB02070C5609 |
| Widerstandsart | Axialer Dünnschichtwiderstand |
| Nennleistung | 0,6 W (Watt) |
| Widerstandswert | 56 Ω (Ohm) |
| Toleranz | 1% (Prozent) |
| Material der Widerstandsschicht | Hochreine Metalllegierungen und/oder Metalloxide, aufgetragen mittels präziser Dünnschichtverfahren (z.B. Sputtern oder Verdampfen). Diese Schicht ermöglicht eine sehr gleichmäßige Widerstandsverteilung und hohe Stabilität. |
| Trägermaterial | Hochwertige Keramik (typischerweise Aluminiumoxid), die exzellente thermische und elektrische Isolationseigenschaften bietet. |
| Verkapselung | Flammhemmende Lackierung, die mechanischen Schutz und elektrische Isolation gewährleistet und zur Wärmeableitung beiträgt. |
| Anschlüsse | Verzinnte Kupferdrähte für zuverlässige Lötverbindungen und gute Leitfähigkeit. |
| Temperaturkoeffizient | Typischerweise sehr niedrig (< 100 ppm/°C), was auf die hohe Qualität der Dünnschichttechnologie zurückzuführen ist und eine stabile Leistung über Temperaturschwankungen hinweg sichert. |
| Betriebstemperaturbereich | Erweitert, typischerweise von -55°C bis +155°C, was die Robustheit für anspruchsvolle Umgebungen unterstreicht. |
Qualität und Sicherheit im Detail
Der VI MBB02070C5609 repräsentiert höchste Qualitätsstandards in der Bauteilfertigung. Die Auswahl der Materialien, das präzise Dünnschichtverfahren und die sorgfältige Verkapselung tragen zu seiner Langlebigkeit und Zuverlässigkeit bei. Die flammhemmende Lackierung ist ein wichtiger Sicherheitsaspekt, der dazu beiträgt, das Risiko von Bränden in elektronischen Geräten zu minimieren. Die genauen Materialzusammensetzungen der Widerstandsschicht sind proprietary und auf maximale Leistung optimiert, bieten aber immer eine hohe Beständigkeit gegen chemische Einflüsse und mechanische Beanspruchung im Rahmen der Spezifikationen.
Maximale Effizienz durch axiales Design
Die axiale Bauform des Widerstands ist nicht nur ein Designmerkmal, sondern auch ein entscheidender Faktor für die Effizienz in der Schaltungsentwicklung. Axial bedrahtete Bauteile sind ideal für die automatische Bestückung auf Leiterplatten (SMT und Through-Hole), was die Produktionskosten senkt und die Fertigungsgeschwindigkeit erhöht. Die Platzierung der Anschlusspins ermöglicht zudem eine optimierte Wärmeableitung, da die Wärme direkt in die Leiterbahn und die umgebende Luft abgeleitet werden kann.
Stabilität unter widrigen Bedingungen
Die Stabilität eines Widerstands unter verschiedenen Umgebungsbedingungen ist für die Langzeitperformance einer Schaltung von entscheidender Bedeutung. Die Dünnschichttechnologie, die im VI MBB02070C5609 zum Einsatz kommt, zeichnet sich durch einen niedrigen Temperaturkoeffizienten (TCR) aus. Das bedeutet, dass sich der Widerstandswert bei Temperaturschwankungen nur minimal verändert. Diese Eigenschaft ist besonders wichtig in präzisionskritischen Anwendungen, bei denen eine konstante Leistung über einen breiten Temperaturbereich erforderlich ist.
Haltbarkeit und Langzeitperformance
Die Langlebigkeit dieses Dünnschichtwiderstands wird durch die robuste Konstruktion und die hochwertigen Materialien gewährleistet. Die Widerstandsschicht ist gut vor Umwelteinflüssen geschützt und die Verbindungen sind stabil. Dies führt zu einer außerordentlich geringen Ausfallrate und einer zuverlässigen Performance über viele Betriebsjahre hinweg, selbst unter anspruchsvollen Betriebsbedingungen. Dies reduziert Wartungskosten und erhöht die Zuverlässigkeit von Endprodukten.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der Dünnschichttechnologie gegenüber anderen Widerstandstypen?
Die Dünnschichttechnologie ermöglicht im Vergleich zu Kohleschicht- oder Metallschichtwiderständen eine höhere Präzision, engere Toleranzen, einen niedrigeren Temperaturkoeffizienten und eine verbesserte Langzeitstabilität. Dies macht sie ideal für präzisionskritische Anwendungen.
Für welche Arten von Schaltungen ist der VI MBB02070C5609 besonders gut geeignet?
Er eignet sich hervorragend für präzise Messinstrumente, Audio-Schaltungen, Filter, Stromversorgungen, Regelkreise und alle Anwendungen, bei denen genaue Widerstandswerte und eine stabile Leistung unter wechselnden Bedingungen gefordert sind.
Wie beeinflusst die 1% Toleranz die Leistung meiner Schaltung?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert nur um maximal 1% von den spezifizierten 56 Ohm abweicht. Dies minimiert unerwünschte Schwankungen in Strömen und Spannungen und sorgt für eine exakte und reproduzierbare Funktion Ihrer Schaltung.
Was bedeutet die Nennleistung von 0,6 W für die Anwendung?
Die Nennleistung gibt an, welche maximale Wärmemenge der Widerstand unter Dauerbetrieb ableiten kann, ohne Schaden zu nehmen. 0,6 Watt sind ausreichend für viele gängige Anwendungen, bei denen moderate Leistungsverluste auftreten. Es ist jedoch wichtig, die tatsächliche Leistungsaufnahme in Ihrer spezifischen Schaltung zu berechnen und sicherzustellen, dass diese unter der Nennleistung liegt.
Sind die Anschlüsse des Widerstands für SMD-Bestückung geeignet?
Die axialen Anschlüsse sind primär für Through-Hole-Bestückung (THT) konzipiert, können aber je nach Design der Leiterplatte auch in bestimmten SMT-Konfigurationen verwendet werden, falls die Bestückungsautomaten dafür ausgelegt sind. Es handelt sich um klassische bedrahtete Bauteile.
Wie wird die Haltbarkeit des Widerstands unter verschiedenen Umweltbedingungen gewährleistet?
Die Dünnschichttechnologie selbst ist inhärent stabil. Zusätzlich schützt die hochwertige Verkapselung (Flammhemmender Lack) die Widerstandsschicht vor Feuchtigkeit, Staub und mechanischer Beschädigung. Der niedrige Temperaturkoeffizient sorgt zudem für eine konstante Leistung auch bei Temperaturschwankungen.
Welche Rolle spielt die Keramik als Trägermaterial?
Keramik, typischerweise Aluminiumoxid, dient als exzellenter elektrischer und thermischer Isolator. Es bietet eine stabile Plattform für die Widerstandsschicht und hilft bei der effizienten Abführung der entstehenden Wärme von der Widerstandsschicht weg, was die Lebensdauer und Leistung des Bauteils verlängert.
