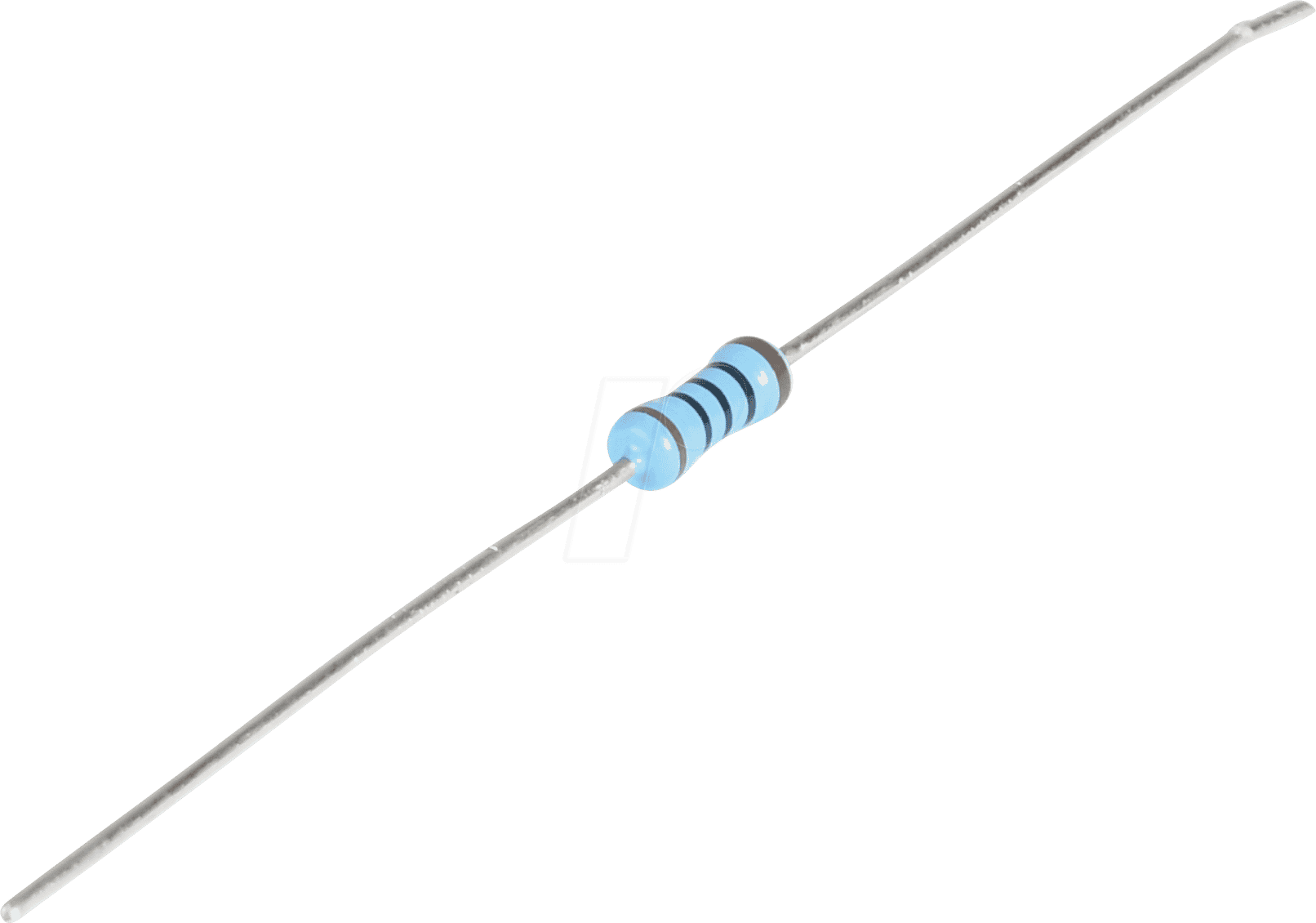

Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen: VI MBB02070C3304 Dünnschichtwiderstand
Für Entwickler und Ingenieure, die auf höchste Präzision und Stabilität in ihren elektronischen Schaltungen angewiesen sind, bietet der VI MBB02070C3304 Dünnschichtwiderstand eine herausragende Lösung. Dieses Bauteil schließt die Lücke, wo standardmäßige Kohleschichtwiderstände an ihre Grenzen stoßen, indem es eine exakte Widerstandsdefinition und eine bemerkenswerte Temperaturkoeffizientenstabilität gewährleistet. Ideal für professionelle Anwendungen in der Messtechnik, Audioelektronik, medizinischen Geräten und komplexen Prototypen.
Die Vorteile von Dünnschichttechnologie für Ihre Projekte
Die Wahl eines Dünnschichtwiderstands wie des VI MBB02070C3304 ist eine bewusste Entscheidung für Qualität und Performance. Im Gegensatz zu Kohleschichtwiderständen, die oft größere Toleranzen und eine stärkere Abhängigkeit von Umwelteinflüssen aufweisen, nutzt die Dünnschichttechnologie präzise aufgetragene Schichten aus leitfähigem Material. Dies ermöglicht:
- Höhere Präzision: Eine Toleranz von nur 1% bedeutet, dass der tatsächliche Widerstandswert extrem nah am Nennwert liegt. Dies ist entscheidend für Schaltungen, bei denen jede Abweichung die Funktionalität beeinträchtigen kann.
- Überlegene Temperaturstabilität: Der Widerstandswert ändert sich bei Temperaturschwankungen nur minimal. Dies ist unerlässlich für Geräte, die in wechselnden Umgebungen betrieben werden oder eine konsistente Leistung über einen weiten Temperaturbereich erfordern.
- Geringeres Rauschen: Dünnschichtwiderstände erzeugen signifikant weniger thermisches und Widerstandsrauschen als vergleichbare Kohleschichtwiderstände. Dies ist ein kritischer Faktor für empfindliche Signalverarbeitung, wie sie in Audio- und Messtechnik üblich ist.
- Höhere Leistungsdichte: Mit einer Nennleistung von 0,6 W bietet dieser axiale Widerstand eine solide Leistungsaufnahme für seine kompakte Bauform, was Platz auf der Platine spart.
- Langzeitstabilität: Die mechanische und elektrische Integrität der Dünnschichtkonstruktion sorgt für eine außergewöhnliche Langzeitstabilität, wodurch die Zuverlässigkeit Ihrer Schaltungen über die Zeit erhalten bleibt.
Technische Spezifikationen im Detail
Der VI MBB02070C3304 ist mehr als nur ein Bauteil; er ist ein präzisionsgefertigtes Element, das für anspruchsvolle elektrische Anwendungen entwickelt wurde. Die axiale Bauform ermöglicht eine einfache Montage und Integration in bestehende Schaltungsdesigns. Die Widerstandsschicht, typischerweise eine Metallschicht oder eine Kombination aus Metalloxiden, wird unter kontrollierten Bedingungen auf ein Keramiksubstrat aufgebracht. Dies gewährleistet eine gleichmäßige Schichtdicke und damit die exakte Widerstandsbestimmung.
Die angegebene Leistung von 0,6 W bezieht sich auf die maximale Dauerbelastung bei einer bestimmten Umgebungstemperatur (oft 70°C). Bei höheren Temperaturen muss die Leistung entsprechend reduziert werden, um eine Überhitzung zu vermeiden. Der Wert von 3,3 MOhm (Megaohm) positioniert diesen Widerstand für spezifische Anwendungen, bei denen hohe Impedanzen oder Spannungsteiler benötigt werden. Die 1% Toleranz ist ein Zeichen für die hohe Fertigungsgenauigkeit und die Eignung für präzise Schaltungen, bei denen Abweichungen kritisch sind.
Anwendungsbereiche und Einsatzmöglichkeiten
Die universelle Einsetzbarkeit und die präzisen elektrischen Eigenschaften machen den VI MBB02070C3304 Dünnschichtwiderstand zu einer wertvollen Komponente in einer Vielzahl von Bereichen:
- Audio- und Hi-Fi-Elektronik: In Vorverstärkern, Endstufen und Signalverarbeitungsgeräten zur präzisen Pegelanpassung, Filterung und als Teil von Schaltungen, die eine hohe Signal-Rausch-Verhältnis erfordern.
- Messtechnik und Instrumentierung: Als präzise Referenzwiderstände, in Spannungsteilern für hochauflösende A/D-Wandler oder in Strommessschaltungen, wo genaue Messwerte unabdingbar sind.
- Medizintechnik: In diagnostischen Geräten, Überwachungssystemen und therapeutischen Geräten, wo Zuverlässigkeit und Präzision lebenswichtig sind.
- Telekommunikation: In präzisen Schaltungen für Signalaufbereitung und -filterung.
- Automobil-Elektronik: Für Steuergeräte und Sensorik, die eine hohe Stabilität gegenüber Temperaturschwankungen und Vibrationen erfordern.
- Forschung und Entwicklung: Als universell einsetzbarer Präzisionswiderstand in Laboren und für Prototypenentwicklung.
Konstruktion und Fertigungspräzision
Die Konstruktion eines Dünnschichtwiderstands wie des VI MBB02070C3304 ist ein Meisterwerk der Feinmechanik und Materialwissenschaft. Das Herzstück bildet ein isolierendes Keramiksubstrat (oft Aluminiumoxid), auf das eine dünne Schicht eines widerstandsbehafteten Materials aufgetragen wird. Dieser Prozess kann mittels Sputtern, Verdampfen oder chemischer Gasphasenabscheidung (CVD) erfolgen. Die Dicke und Zusammensetzung dieser Schicht werden präzise kontrolliert, um den gewünschten Widerstandswert zu erreichen. Anschließend wird die Widerstandsschicht oft mit einer Lasertrimmung auf den exakten Zielwert gebracht, was die herausragende Toleranz von 1% ermöglicht.
Die Anschlussdrähte werden typischerweise durch Lötverbindungen oder mechanische Klemmung an den Enden des Widerstandselements befestigt. Eine schützende Beschichtung, oft aus Epoxidharz oder einer ähnlichen Polymerverbindung, umgibt das gesamte Bauteil. Diese Beschichtung schützt vor mechanischen Beschädigungen, Feuchtigkeit und chemischen Einflüssen und dient gleichzeitig als elektrische Isolation. Die axiale Bauform mit den ausladenden Anschlussdrähten erleichtert das Bestücken von Leiterplatten, sowohl manuell als auch maschinell.
Vergleich mit anderen Widerstandstypen
Im Gegensatz zu Kohleschichtwiderständen, die auf einem mit Kohlepartikeln gemischten Bindemittel basieren und deren Widerstandswert tendenziell stärker driftet, bieten Dünnschichtwiderstände eine höhere Stabilität und Vorhersagbarkeit. Metallfilmwiderstände, eine weitere Form der Dünnschichttechnologie, sind ebenfalls präzise, aber oft teurer in der Herstellung. Der VI MBB02070C3304 repräsentiert eine optimale Balance zwischen Kosten, Präzision und Leistungsfähigkeit für viele professionelle Anwendungen, bei denen die Grenzen von Standardwiderständen erreicht sind.
Verdrahtete Widerstände, wie z.B. Wurtdrahtwiderstände, sind für sehr hohe Leistungen und Impulsbelastbarkeit konzipiert, weisen jedoch oft eine geringere Präzision und höhere Induktivität auf. Der Dünnschichtwiderstand mit seinen 0,6 W Nennleistung und der 1% Toleranz ist für Anwendungen konzipiert, bei denen Präzision und thermische Stabilität im Vordergrund stehen, und nicht die Bewältigung extrem hoher Leistungsspitzen.
| Eigenschaft | Beschreibung |
|---|---|
| Modellnummer | VI MBB02070C3304 |
| Widerstandstyp | Dünnschichtwiderstand, axial |
| Nennleistung | 0,6 W (typischerweise bei 70°C Umgebungstemperatur) |
| Widerstandswert | 3,3 MOhm (3.300.000 Ohm) |
| Toleranz | 1 % |
| Temperaturkoeffizient | Typischerweise sehr gering (oft im Bereich von ±50 ppm/°C bis ±100 ppm/°C, für präzise Schaltungen optimiert) |
| Material Substrat | Keramik (z.B. Aluminiumoxid) |
| Schichtmaterial | Metallschicht oder Metalloxid (für hohe Präzision und Stabilität) |
| Anschlussart | Axiale Drähte für Durchsteckmontage (THT) |
| Einsatztemperatur | Breiter Bereich, optimiert für Stabilität (typischerweise -55°C bis +155°C, abhängig von genauen Spezifikationen des Herstellers) |
| Besonderheiten | Geringes Rauschen, hohe Langzeitstabilität, präzise Wertdefinition |
FAQ – Häufig gestellte Fragen zu VI MBB02070C3304 – Dünnschichtwiderstand, axial, 0,6 W, 3,3 MOhm, 1%
Was bedeutet die Toleranz von 1% bei diesem Widerstand?
Die Toleranz von 1% gibt an, wie stark der tatsächliche Widerstandswert vom Nennwert (3,3 MOhm) abweichen darf. Bei einem 1%-Toleranzwiderstand liegt der tatsächliche Wert innerhalb eines Bereichs von ±33 kOhm um den Nennwert. Dies ist ein Maß für die Präzision des Bauteils und unerlässlich für Schaltungen, die exakte Widerstandsverhältnisse erfordern.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Dünnschichtwiderstände, insbesondere mit axialer Bauform, weisen im Allgemeinen eine geringe parasitäre Induktivität und Kapazität auf, was sie für bestimmte Hochfrequenzanwendungen geeignet macht. Für extrem hohe Frequenzen oder kritische HF-Schaltungen sind jedoch spezielle HF-Widerstände mit optimiertem Design oft die bessere Wahl.
Kann ich diesen Widerstand anstelle eines Kohleschichtwiderstands mit demselben Wert verwenden?
Ja, für viele Anwendungen ist dies möglich und sogar vorteilhaft, insbesondere wenn höhere Präzision, bessere Temperaturstabilität oder geringeres Rauschen gefordert sind. Prüfen Sie jedoch immer die Leistungsklasse und die maximal zulässige Spannung, um sicherzustellen, dass der Dünnschichtwiderstand alle Anforderungen erfüllt.
Wie beeinflusst die Nennleistung von 0,6 W die Auswahl des Widerstands?
Die Nennleistung von 0,6 W gibt die maximale Dauerleistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) unbeschadet ableiten kann. Wenn die Umgebungstemperatur höher ist oder der Widerstand in einer schlecht belüfteten Umgebung verbaut wird, muss die tatsächlich aufgenommene Leistung unterhalb der reduzierten Leistungsklasse des Widerstands liegen, um Überhitzung und Beschädigung zu vermeiden.
Welche Vorteile bietet die Dünnschichttechnologie gegenüber anderen Widerstandstypen?
Die Dünnschichttechnologie ermöglicht eine sehr präzise Abscheidung des Widerstandsmaterials, was zu exakteren Widerstandswerten, geringeren Toleranzen und einem besseren Temperaturkoeffizienten führt. Zudem sind Dünnschichtwiderstände für ihr geringeres Eigenrauschen bekannt, was sie ideal für empfindliche elektronische Schaltungen macht.
Was bedeutet „axial“ bei der Bauform dieses Widerstands?
Axial bedeutet, dass die Anschlussdrähte an den gegenüberliegenden Enden des zylindrischen Widerstandskörpers angebracht sind. Diese Bauform ist typisch für Durchsteckmontage (THT) auf Leiterplatten und erleichtert die automatische Bestückung sowie die manuelle Montage.
Ist der VI MBB02070C3304 für anspruchsvolle industrielle Umgebungen geeignet?
Aufgrund seiner robusten Konstruktion und der guten thermischen Stabilität ist der VI MBB02070C3304 gut für viele industrielle Anwendungen geeignet, bei denen Zuverlässigkeit und Präzision gefragt sind. Für extrem aggressive Umgebungen oder sehr hohe Temperaturbelastungen sollten jedoch spezifische Industrietaugliche Widerstände mit entsprechenden Schutzmerkmalen evaluiert werden.
