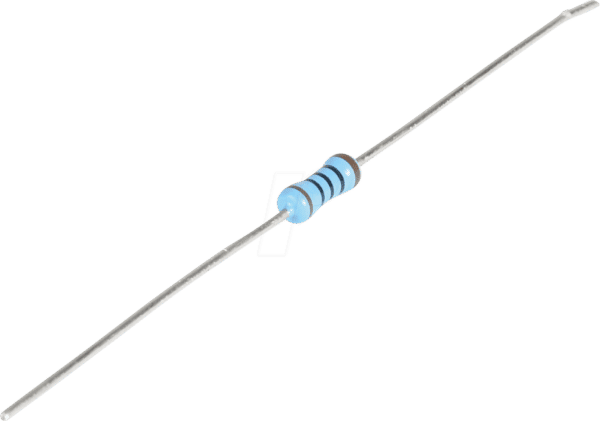

Präzision und Zuverlässigkeit: Der VI MBB02070C2209 Dünnschichtwiderstand für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einem elektronischen Bauteil, das höchste Präzision und langfristige Stabilität in Ihren Schaltungen gewährleistet? Der VI MBB02070C2209 Dünnschichtwiderstand, axial, mit einer Leistung von 0,6 W und einem Widerstandswert von 22 Ohm bei einer Toleranz von 1% ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die auf kompromisslose Performance und Verlässlichkeit angewiesen sind. Dieses Bauteil löst das Problem von Abweichungen in der Signalintegrität und Leistungsschwankungen, die bei weniger präzisen Widerständen auftreten können, und eignet sich hervorragend für den Einsatz in präzisionsgesteuerten Schaltungen, Messtechnik und industriellen Automatisierungssystemen.
Überlegene Performance durch fortschrittliche Dünnschichttechnologie
Der VI MBB02070C2209 setzt neue Maßstäbe in der Widerstandstechnologie. Im Gegensatz zu herkömmlichen Kohleschicht- oder Metallfilmwiderständen bietet die Dünnschichttechnologie eine überlegene thermische Stabilität, einen geringeren Temperaturkoeffizienten und eine exzellente Langzeitstabilität. Diese Eigenschaften resultieren in einer deutlich reduzierten Anfälligkeit für Umwelteinflüsse wie Temperaturänderungen, was zu einer konsistenten und präzisen Leistung über die gesamte Lebensdauer des Bauteils führt. Die präzise 1%-Toleranz minimiert das Risiko von Schaltungsfehlfunktionen und ermöglicht eine exakte Einstellung von Arbeitspunkten, was ihn zur überlegenen Wahl für Anwendungen macht, bei denen selbst kleinste Abweichungen kritisch sind.
Technische Spezifikationen und herausragende Merkmale
Der VI MBB02070C2209 zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn von Standardkomponenten abheben. Die Dünnschichttechnologie, in diesem Fall wahrscheinlich auf einer Keramikbasis appliziert, ermöglicht eine sehr gleichmäßige und kontrollierte Schichtdicke, was für die präzise Einstellung des Widerstandswertes unerlässlich ist. Die axiale Bauform mit 0,6 W Belastbarkeit bietet eine gute Balance zwischen Leistungsfähigkeit und kompakter Baugröße, ideal für dichte Leiterplattenlayouts.
Schlüsselfunktionen und Vorteile im Detail
- Extrem geringer Temperaturkoeffizient (TCR): Gewährleistet eine stabile Widerstandsfunktion über einen weiten Temperaturbereich, minimiert Drift und sorgt für konstante Schaltungscharakteristiken.
- Hohe Langzeitstabilität: Die Dünnschicht-Konstruktion widersteht Degradation über lange Betriebszeiten und schützt vor Abweichungen, die die Leistung beeinträchtigen könnten.
- Präzise Toleranz von 1%: Ermöglicht eine exakte Kalibrierung und Funktion von präzisionskritischen Schaltungen, Signalaufbereitungen und Messsystemen.
- Gute Impulsbelastbarkeit: Die robuste Konstruktion bewältigt kurzzeitige Überlastungen effektiver als viele Standardwiderstände.
- Geringes Rauschen: Dünnschichtwiderstände emittieren typischerweise weniger thermisches und Schrotrauschen, was für empfindliche Analogschaltungen und Signalverarbeitung essentiell ist.
- Axiale Bauform für einfache Montage: Ermöglicht den Einsatz in einer Vielzahl von Durchsteck-Bestückungsprozessen und vereinfacht das Design von Leiterplatten.
- Hohe Zuverlässigkeit: Reduziert Ausfallraten und erhöht die Gesamtverfügbarkeit von Geräten und Systemen.
Umfassende Leistungstabelle: VI MBB02070C2209 im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modell | VI MBB02070C2209 |
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 0,6 W |
| Widerstandswert | 22 Ohm |
| Toleranz | 1% |
| Materialien | Hochreine Widerstandsschicht (z.B. auf Keramiksubstrat), leitfähige Endkappen, isolierende Schutzlackierung. Diese Kombination sichert eine exzellente elektrische und mechanische Integrität. |
| Temperaturkoeffizient (typisch) | Weniger als ± 100 ppm/°C. Dies garantiert eine minimale Änderung des Widerstandswertes über einen breiten Temperaturbereich, was für die Stabilität von Schaltungen von entscheidender Bedeutung ist. |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +155 °C. Bietet umfassende Einsatzmöglichkeiten unter verschiedensten Umweltbedingungen. |
| Isolationswiderstand | Sehr hoch, typischerweise > 10 GΩ. Gewährleistet die Vermeidung von Leckströmen und die Integrität der Schaltung. |
| Anwendungsspezifische Vorteile | Ideal für präzisionsgesteuerte Stromversorgungen, Filterkreise, Verstärkerschaltungen, AD/DA-Wandler-Referenzschaltungen, Messtechnik und industrielle Steuerungen, wo Genauigkeit und Stabilität oberste Priorität haben. |
Tiefer Einblick in Material und Fertigungsprozess
Die überragenden Eigenschaften des VI MBB02070C2209 basieren auf einem hochentwickelten Fertigungsprozess und der Auswahl spezifischer Materialien. Die Widerstandsschicht wird typischerweise durch physikalische Gasphasenabscheidung (PVD) oder chemische Gasphasenabscheidung (CVD) auf einem stabilen Keramiksubstrat (oft Aluminiumoxid, Al₂O₃) aufgebracht. Diese Dünnschicht erzeugt eine extrem gleichmäßige und homogene Widerstandsstruktur, die für präzise elektrische Eigenschaften unerlässlich ist. Nach dem Aufbringen der Widerstandsschicht wird der Wert durch präzises Lasertrimmen auf den exakten Sollwert von 22 Ohm eingestellt, wobei die 1%-Toleranz exakt eingehalten wird. Anschließend werden die axialen Anschlüsse durch Löt- oder Sinterverfahren angebracht und das Bauteil mit einer robusten, isolierenden Lackschicht zum Schutz vor mechanischer Beschädigung und Umwelteinflüssen versiegelt. Diese sorgfältige Fertigung garantiert die herausragende Stabilität und Zuverlässigkeit, die von professionellen Anwendungen gefordert wird.
Anwendungsbereiche: Wo Präzision entscheidend ist
Der VI MBB02070C2209 ist prädestiniert für Anwendungen, bei denen Signalintegrität, Genauigkeit und Langzeitstabilität nicht verhandelbar sind. Dies umfasst:
- Hochpräzisions-Messgeräte: In Oszilloskopen, Spektrumanalysatoren, Multimetern und anderen Messinstrumenten, wo kleinste Signalabweichungen die Messergebnisse verfälschen würden.
- Analoge Schaltungen: In Operationsverstärkern, Filtern, Schwingkreisen und Audio-Verstärkern, wo die präzise Einstellung von Verstärkungsfaktoren und Frequenzgängen essentiell ist.
- Präzisions-Stromversorgungen: In linearen und geschalteten Stromversorgungen, die eine stabile und rauscharme Ausgangsspannung liefern müssen.
- Medizintechnik: In Geräten zur Patientenüberwachung, bildgebenden Verfahren und Therapiegeräten, wo höchste Zuverlässigkeit und Sicherheit gefordert sind.
- Industrielle Automatisierung: In Steuerungen, Sensor-Interfaces und Regelungssystemen, wo präzise Signalverarbeitung und Robustheit entscheidend für den reibungslosen Betrieb sind.
- Luft- und Raumfahrt: In elektronischen Systemen, die extremen Bedingungen standhalten müssen und wo höchste Ausfallsicherheit gefordert ist.
FAQ – Häufig gestellte Fragen zu VI MBB02070C2209 – Dünnschichtwiderstand, axial, 0,6 W, 22 Ohm, 1%
Was ist der Hauptvorteil eines Dünnschichtwiderstands gegenüber einem Kohleschichtwiderstand?
Der Hauptvorteil eines Dünnschichtwiderstands wie dem VI MBB02070C2209 liegt in seiner überlegenen Präzision und Stabilität. Dünnschichtwiderstände bieten einen deutlich geringeren Temperaturkoeffizienten, eine höhere Langzeitstabilität und geringeres Eigenrauschen im Vergleich zu Kohleschichtwiderständen. Dies führt zu konsistenteren und zuverlässigeren Schaltungsergebnissen, besonders unter wechselnden Umweltbedingungen.
Für welche Art von Schaltungen ist die 1%-Toleranz dieses Widerstands besonders wichtig?
Die 1%-Toleranz ist entscheidend für alle Schaltungen, die eine hohe Genauigkeit erfordern. Dazu gehören Präzisions-Spannungsteiler, Filter mit scharfen Eckfrequenzen, Referenzspannungsgeneratoren, Signalaufbereitungsschaltungen in Messgeräten und jede Anwendung, bei der der exakte Wert des Widerstands direkt die Funktion oder Leistung beeinflusst.
Wie unterscheidet sich die Belastbarkeit von 0,6 W von anderen Widerständen?
Die Nennleistung von 0,6 W gibt an, wie viel Leistung der Widerstand dauerhaft in Wärme umwandeln kann, ohne beschädigt zu werden oder seine Spezifikationen zu verlieren. Im Vergleich zu typischen Kleinsignalwiderständen (z.B. 0,125 W oder 0,25 W) bietet die 0,6 W Nennleistung eine höhere Reserve und ermöglicht den Einsatz in Schaltungen mit moderater Strombelastung, was die Lebensdauer und Zuverlässigkeit erhöht.
Kann der VI MBB02070C2209 für Hochfrequenzanwendungen verwendet werden?
Ja, Dünnschichtwiderstände, insbesondere solche mit axialer Bauform, weisen oft geringere parasitäre Kapazitäten und Induktivitäten auf als einige andere Bauformen. Dies macht sie gut geeignet für Hochfrequenzanwendungen, wo diese parasitären Effekte die Schaltungsleistung negativ beeinflussen können. Die präzisen elektrischen Eigenschaften tragen ebenfalls zur Stabilität im HF-Bereich bei.
Was bedeutet „axiale Bauform“ für die Montage und den Einsatz?
Die axiale Bauform bedeutet, dass die beiden Anschlüsse (Leiter) an gegenüberliegenden Enden des zylindrischen Widerstandskörpers herausragen. Dies ist eine klassische und weit verbreitete Bauform für Durchsteck-Bauteile (Through-Hole Technology, THT). Sie erleichtert die Montage auf Leiterplatten durch automatische Bestückungsmaschinen und ermöglicht die Platzierung des Widerstands in einer Linie entlang der Leiterbahn.
Wie wirkt sich die Dünnschichttechnologie auf die Wärmeentwicklung aus?
Die Dünnschichttechnologie selbst beeinflusst primär die elektrischen Eigenschaften. Die Wärmeentwicklung wird durch die aufgebrachte Leistung und den elektrischen Widerstand bestimmt (P = I²R oder P = U²/R). Ein Vorteil von hochwertigen Dünnschichtwiderständen ist jedoch oft eine bessere Wärmeableitung durch das Substratmaterial (z.B. Keramik) und die effiziente externe Beschichtung, was zu einer gleichmäßigeren Erwärmung und einer besseren Gesamtperformance unter Last beiträgt.
Ist dieser Widerstand für den Einsatz in extremen Umgebungen (z.B. hohe Temperaturen, Vibrationen) geeignet?
Aufgrund der robusten Dünnschicht-Konstruktion, des Keramiksubstrats und der schützenden Lackierung ist der VI MBB02070C2209 für den Einsatz unter anspruchsvollen Bedingungen ausgelegt. Der typische Betriebstemperaturbereich von -55 °C bis +155 °C und die mechanische Stabilität des Aufbaus machen ihn zu einer verlässlichen Wahl für industrielle, automotive oder sogar militärische Anwendungen, die höhere Anforderungen an die Umweltbeständigkeit stellen.
