Hochpräziser Dünnschichtwiderstand für anspruchsvolle Elektronikanwendungen

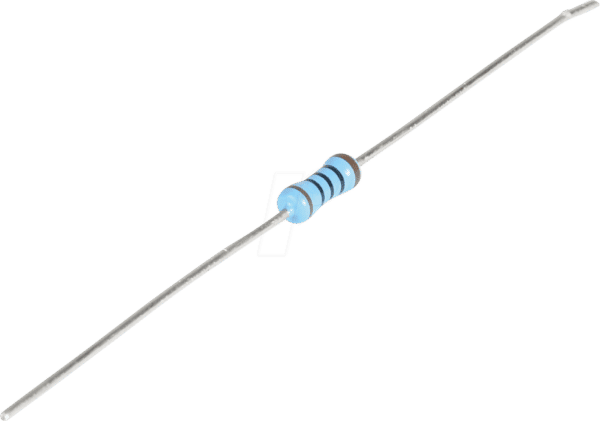

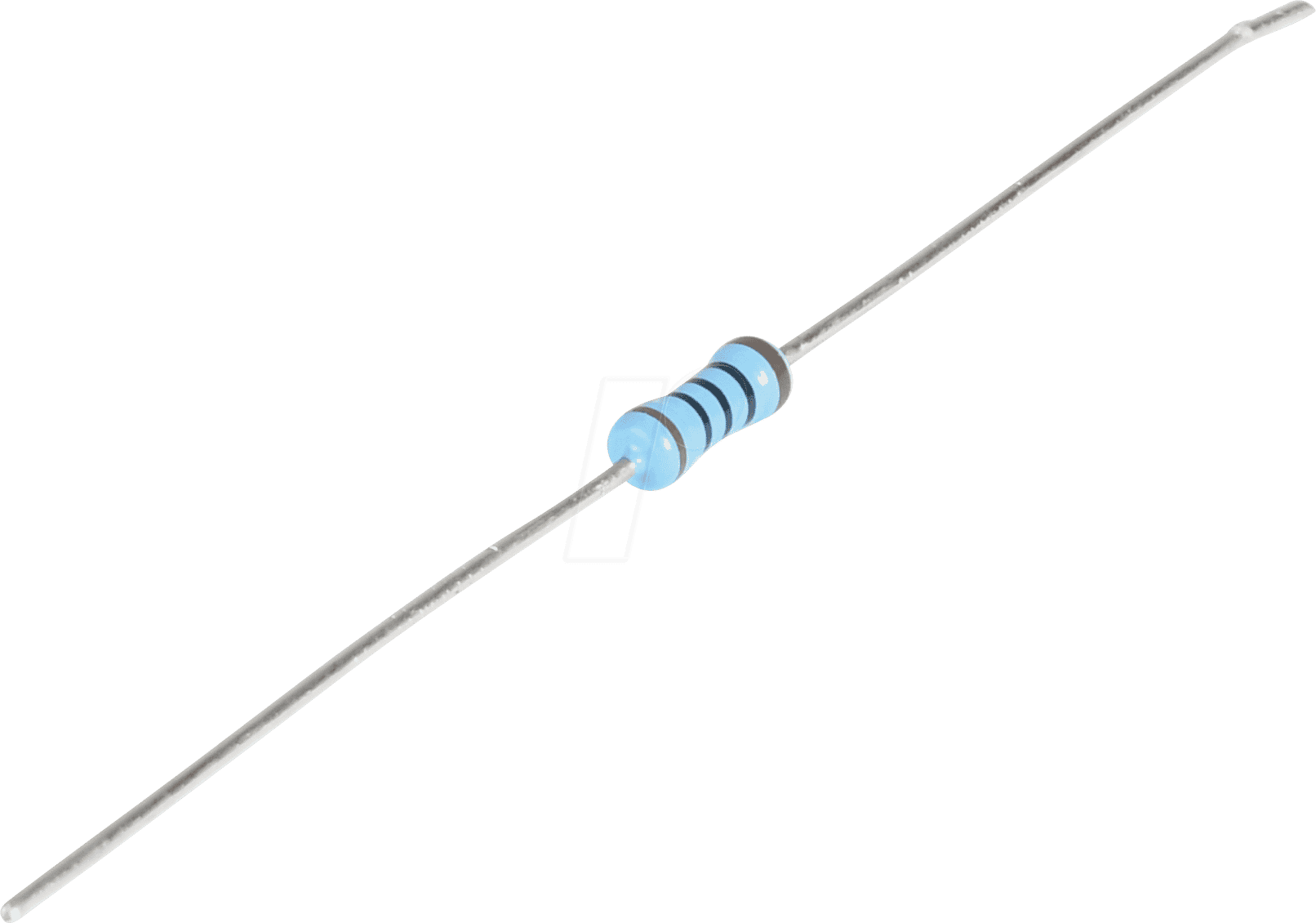

Der VI MBB02070C1004 Dünnschichtwiderstand mit einer Leistung von 0,6 Watt und einem präzisen Widerstandswert von 1 MOhm bei einer Toleranz von 1% wurde speziell für Entwickler, Ingenieure und Hobbyisten entwickelt, die höchste Anforderungen an die Genauigkeit und Zuverlässigkeit ihrer Schaltungen stellen. Dieses Bauteil löst das Problem der Signalintegrität und Stabilität in anspruchsvollen elektronischen Systemen, wo selbst geringste Abweichungen zu Leistungseinbußen oder Fehlfunktionen führen können. Es ist die ideale Wahl für professionelle Prototypenentwicklung, industrielle Steuerungen, Audio- und Videoverarbeitung sowie anspruchsvolle Messtechnik.
Maximale Präzision und Stabilität durch fortschrittliche Dünnschichttechnologie
Im Vergleich zu herkömmlichen Kohleschicht- oder Metallschichtwiderständen bietet der VI MBB02070C1004 signifikante Vorteile. Die Dünnschichttechnologie ermöglicht eine äußerst gleichmäßige Verteilung des Widerstandsmaterials auf einem Kernträger. Dies führt zu einer herausragenden Temperaturstabilität und geringen parasitären Effekten wie Induktivität und Kapazität. Gerade in Hochfrequenzanwendungen oder bei der Verarbeitung empfindlicher analoger Signale ist diese Eigenschaft von entscheidender Bedeutung, um Rauschen und Signalverzerrungen zu minimieren. Die enge Toleranz von 1% gewährleistet, dass der Widerstandswert exakt dem Spezifikationswert entspricht, was für präzise Signalteilungen, Filterberechnungen und Bias-Schaltungen unerlässlich ist.
Zuverlässigkeit unter anspruchsvollen Bedingungen
Die axiale Bauform des VI MBB02070C1004 ermöglicht eine einfache Montage in Durchsteckmontage (THT). Dies ist besonders vorteilhaft bei der manuellen Bestückung oder in Umgebungen, wo Vibrationen auftreten können. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen. Die Leistungsklasse von 0,6 Watt ist ausreichend für eine breite Palette von Anwendungen, wo eine moderate Strombelastung zu erwarten ist, ohne dass die thermische Belastung des Widerstands zu Beeinträchtigungen führt. Dies macht ihn zu einer kosteneffizienten und dennoch leistungsfähigen Komponente.
Anwendungsgebiete des VI MBB02070C1004
Dieser Präzisionswiderstand ist prädestiniert für eine Vielzahl von anspruchsvollen Einsatzbereichen:
- Audio- und Videotechnik: Zur präzisen Signalaufbereitung, Pegelanpassung und Filterung in hochwertigen Verstärkern, Mischpulten und Signalprozessoren.
- Messtechnik: Als Kalibrierungselemente, Spannungsteiler und Strommesswiderstände in präzisen Messgeräten, Oszilloskopen und Datenloggern.
- Industrielle Steuerungen: Zur Stabilisierung von Sensorsignalen, in Regelkreisen und zur Ansteuerung von Aktoren in automatisierten Systemen.
- Medizintechnik: In Geräten zur Signalverarbeitung von biologischen Messdaten, wo höchste Genauigkeit und Zuverlässigkeit gefordert sind.
- Forschung und Entwicklung: Als vielseitiges Bauteil für Prototypen, Experimentalschaltungen und zur Erprobung neuer Schaltungskonzepte.
- Stromversorgungen: Zur Stabilisierung von Ausgangsspannungen und zur Stromregelung in anspruchsvollen Netzteildesigns.
Technische Spezifikationen und Qualitätsmerkmale
Der VI MBB02070C1004 repräsentiert die Spitze der Komponententechnologie für kritische Anwendungen:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Dünnschichtwiderstand |
| Modellbezeichnung | VI MBB02070C1004 |
| Nennleistung | 0,6 W |
| Widerstandswert | 1 MOhm (Megaohm) |
| Toleranz | ± 1% |
| Bauform | Axial (Durchsteckmontage – THT) |
| Temperaturkoeffizient (typisch) | Sehr gering, charakteristisch für Dünnschichttechnologie, optimiert für Stabilität über einen weiten Temperaturbereich. |
| Isolationswiderstand | Hoch, gewährleistet zuverlässige Trennung und vermeidet unerwünschte Leckströme. |
| Materialien | Hochwertige Keramiksubstrate und präzise aufgebrachte Metallschichten für optimale elektrische und thermische Eigenschaften. |
| Betriebstemperaturbereich | Erweiterter Bereich, spezifiziert für zuverlässigen Betrieb unter variablen Umgebungsbedingungen. |
| Anschlussdrähte | Verzinntes Kupfer für ausgezeichnete Lötbarkeit und elektrische Leitfähigkeit. |
Vorteile des VI MBB02070C1004 im Detail
- Hervorragende Stabilität: Die Dünnschichtkonstruktion minimiert Änderungen des Widerstandswerts aufgrund von Temperaturschwankungen, Feuchtigkeit und Alterung, was für langzeitstabile Schaltungen entscheidend ist.
- Geringe parasitäre Effekte: Im Vergleich zu dickeren Schichtwiderständen weist diese Bauform deutlich niedrigere inhärente Induktivitäten und Kapazitäten auf. Dies ist unerlässlich für Anwendungen im Hochfrequenzbereich, um Signalverfälschungen zu vermeiden.
- Hohe Präzision: Die 1%-Toleranz garantiert eine exakte Übereinstimmung mit dem Sollwert, was für kritische Schaltungen wie Präzisions-Spannungsteiler, Filterschaltungen oder Kalibrierungszwecke unerlässlich ist.
- Zuverlässige Leistung: Die 0,6-Watt-Belastbarkeit ermöglicht den Einsatz in einer breiten Palette von Schaltungen, wo eine moderate Verlustleistung auftritt, ohne dass die Lebensdauer beeinträchtigt wird.
- Einfache Integration: Die axiale Bauform erleichtert die manuelle und automatische Bestückung auf Leiterplatten und bietet eine solide mechanische Verbindung.
- Breiter Anwendungsbereich: Von der Signalverarbeitung in Hi-Fi-Systemen bis hin zu präzisen Messungen in Laboren – dieser Widerstand erfüllt höchste Ansprüche.
- Langzeitstabilität und Robustheit: Die hochwertigen Materialien und die Fertigungsprozesse gewährleisten eine außergewöhnliche Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu VI MBB02070C1004 – Dünnschichtwiderstand, axial, 0,6 W, 1 MOhm, 1%
Was ist der Hauptunterschied zwischen einem Dünnschicht- und einem Dickschichtwiderstand?
Der Hauptunterschied liegt in der Dicke der Widerstandsschicht und der daraus resultierenden Präzision sowie den elektrischen Eigenschaften. Dünnschichtwiderstände verwenden extrem dünne Materialschichten (im Nanometerbereich), die durch Verfahren wie Vakuumaufdampfen oder Sputtern aufgebracht werden. Dies ermöglicht eine sehr gleichmäßige Verteilung des Materials, was zu einer höheren Präzision, besseren Temperaturstabilität und geringeren parasitären Effekten (Induktivität/Kapazität) führt. Dickschichtwiderstände hingegen verwenden dickere Schichten (im Mikrometerbereich), die oft durch Siebdruck aufgebracht werden. Sie sind robuster und kostengünstiger, aber in der Regel weniger präzise und weisen höhere parasitäre Effekte auf.
In welchen Anwendungen ist ein Widerstandswert von 1 MOhm typisch?
Ein Widerstandswert von 1 MOhm (Megaohm) ist typisch für Anwendungen, bei denen sehr geringe Ströme fließen sollen, um beispielsweise eine hohe Eingangsimpedanz zu erreichen oder eine Spannungsstabilisierung bei niedrigen Strömen zu gewährleisten. Dies findet sich häufig in der Messtechnik, bei Operationsverstärkern als Teil von Rückkopplungsschaltungen, in Sensorschaltungen mit hoher Impedanz, in Filterkreisen zur Einstellung der Grenzfrequenz, in der Medizintechnik zur Signalaufbereitung von physiologischen Signalen und in Hochspannungsanwendungen, wo Widerstände zur Spannungsverteilung eingesetzt werden, um die Belastung einzelner Komponenten zu reduzieren.
Warum ist die Toleranz von 1% bei diesem Widerstand so wichtig?
Die 1%-Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal 1% vom deklarierten Wert (hier 1 MOhm) abweichen darf. In präzisen elektronischen Schaltungen, wie sie in der Messtechnik, Audioverarbeitung oder industriellen Regelungstechnik eingesetzt werden, sind solche engen Toleranzen entscheidend, um die korrekte Funktion zu gewährleisten. Beispielsweise bei Spannungsteilern würde eine höhere Toleranz zu einer ungenauen Spannungsnivellierung führen. Bei Filtern beeinflusst die Toleranz die genaue Position der Grenzfrequenz. In vielen Designs ist die Summe der Toleranzen aller Widerstände entscheidend für die Gesamtgenauigkeit des Systems.
Wie beeinflusst die Leistungsklasse von 0,6 W die Auswahl?
Die Nennleistung von 0,6 Watt gibt an, welche maximale Leistung der Widerstand dauerhaft in Wärme umwandeln kann, ohne Schaden zu nehmen oder seine Spezifikationen zu überschreiten. Die Auswahl der Leistungsklasse ist wichtig, um sicherzustellen, dass der Widerstand nicht überlastet wird. Bei einer Überlastung würde sich der Widerstand übermäßig erwärmen, was zu einer dauerhaften Änderung seines Widerstandswertes oder sogar zu einem Ausfall führen könnte. 0,6 Watt sind eine gängige Leistungsklasse für viele Signalverarbeitungs- und Steuerschaltungen, bei denen die auftretenden Ströme nicht extrem hoch sind.
Ist dieser Dünnschichtwiderstand für Hochfrequenzanwendungen geeignet?
Ja, Dünnschichtwiderstände, insbesondere solche mit axialer Bauform und geringer parasitäter Kapazität und Induktivität, sind generell sehr gut für Hochfrequenzanwendungen geeignet. Die präzise und gleichmäßige Dünnschicht kann minimierte parasitäre Effekte aufweisen, die in Hochfrequenzschaltungen zu unerwünschten Verzerrungen oder Signalreflexionen führen könnten. Dies macht sie ideal für HF-Filter, Impedanzanpassungen und als Lastwiderstände in HF-Verstärkern.
Wie ist die Lötbarkeit des VI MBB02070C1004 zu bewerten?
Die Anschlussdrähte dieses Widerstands sind typischerweise verzinnt und bestehen aus Kupfer oder einer ähnlichen leitfähigen Legierung. Dies gewährleistet eine ausgezeichnete Lötbarkeit. Die Drähte lassen sich gut mit Standard-Lötmethoden (z.B. Lötkolben) auf Leiterplatten oder in Steckverbindern verarbeiten. Eine gute Lötbarkeit ist entscheidend für eine zuverlässige elektrische Verbindung und die Langlebigkeit der Lötstelle.
Wo finde ich detaillierte Datenblätter oder technische Zeichnungen zu diesem Bauteil?
Detaillierte technische Datenblätter, einschließlich vollständiger Spezifikationen zu Temperaturkoeffizienten, maximalen Betriebsspannungen, Abmessungen und weiteren elektrischen Parametern, sind üblicherweise auf der Website des Herstellers oder in den Produktkatalogen von autorisierten Distributoren wie Lan.de verfügbar. Suchen Sie nach der Modellbezeichnung VI MBB02070C1004, um auf diese technischen Dokumente zuzugreifen.
