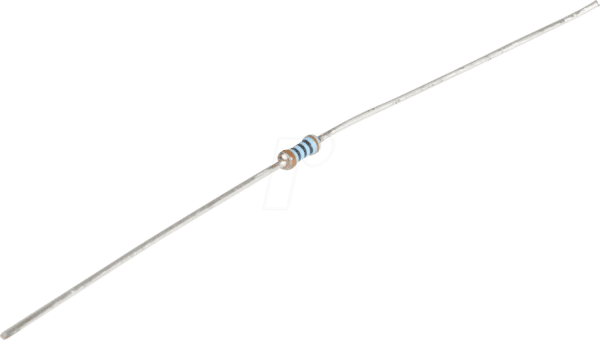

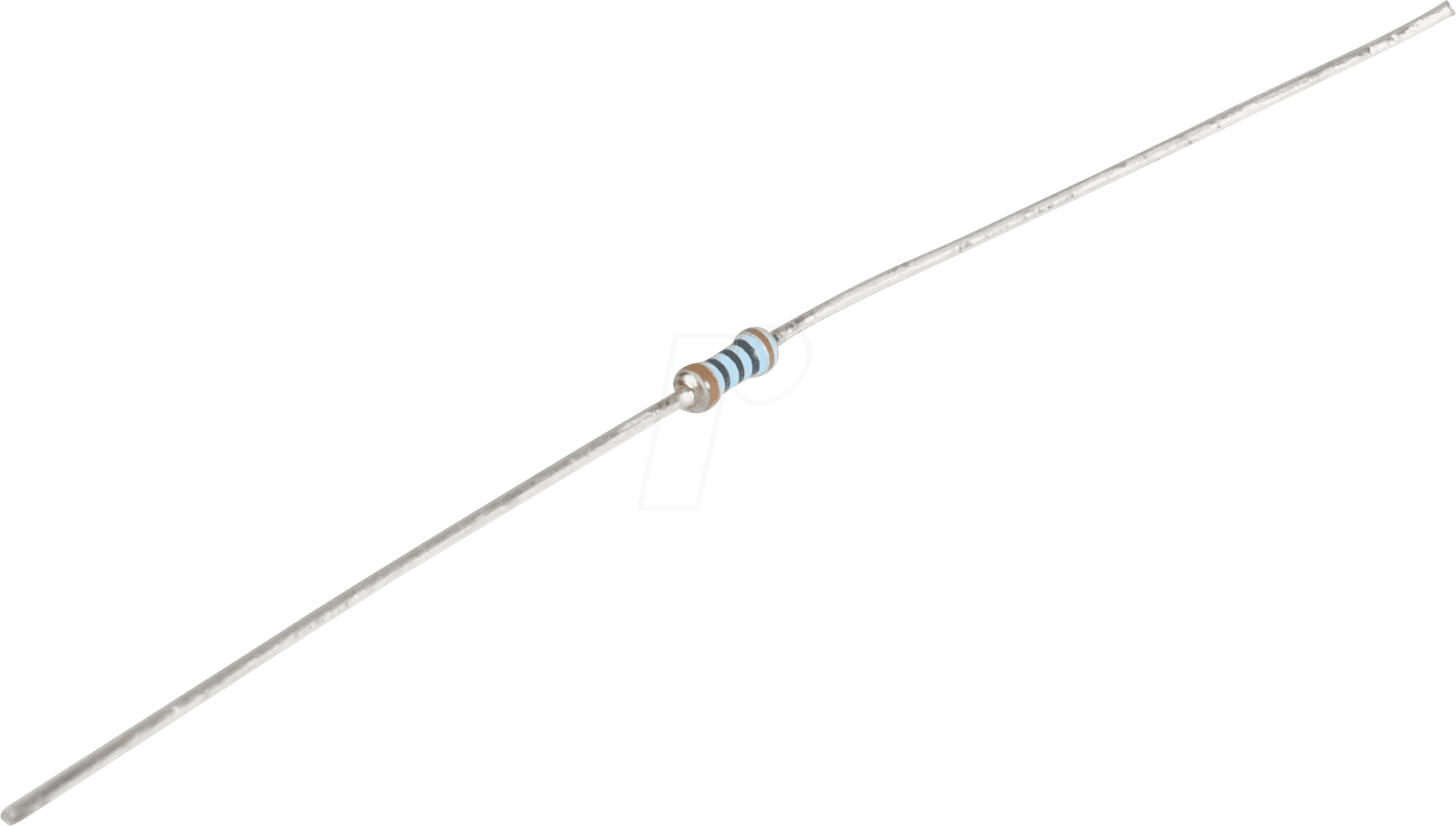

Präzision in Ihrer Schaltung: Der VI MBA02040C8209 Dünnschichtwiderstand
Für anspruchsvolle Elektronikentwickler, Hobbyisten und professionelle Anwender, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen, ist der VI MBA02040C8209 Dünnschichtwiderstand die ideale Komponente. Dieses Bauteil löst das Problem der Ungenauigkeit und Instabilität in kritischen Stromkreisen, indem es eine exakte Widerstandsdefinition von 82 Ohm mit einer Toleranz von 1% und einer Leistungsbelastbarkeit von 0,4 Watt bietet. Er ist die überlegene Wahl gegenüber Standard-Kohleschichtwiderständen, wo Schwankungen in Toleranz und Temperaturverhalten die Leistungsfähigkeit beeinträchtigen könnten.
Fortschrittliche Dünnschichttechnologie für überlegene Leistung
Der VI MBA02040C8209 repräsentiert den Stand der Technik in der Widerstandstechnologie. Im Gegensatz zu herkömmlichen Kohleschichtwiderständen, deren Widerstandsschicht aus einem grobkörnigen Kohlenstoffgemisch besteht, verwendet dieser Widerstand eine extrem feine, präzise aufgedampfte Metallschicht. Diese Dünnschichttechnologie ermöglicht eine gleichmäßigere und homogenere Widerstandsverteilung über die gesamte Oberfläche des Kernträgers. Das Ergebnis ist eine herausragende Stabilität über einen weiten Temperaturbereich und eine deutlich geringere Anfälligkeit für äußere Einflüsse wie Feuchtigkeit oder mechanische Belastungen.
Die exakte Reproduzierbarkeit der elektrischen Eigenschaften ist ein Kernvorteil dieser Technologie. Jedes Exemplar des VI MBA02040C8209 wird unter strengen Qualitätskontrollen gefertigt, um die spezifizierte Toleranz von 1% konstant zu gewährleisten. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen im Widerstandswert zu Fehlfunktionen oder Leistungseinbußen führen können. Ob in präzisen Messschaltungen, anspruchsvollen Audio-Verstärkern, stabilisierten Stromversorgungen oder in der Messtechnik – dieser Widerstand liefert die benötigte Verlässlichkeit.
Herausragende Eigenschaften und Vorteile
Der VI MBA02040C8209 zeichnet sich durch eine Reihe von Vorteilen aus, die ihn zu einer bevorzugten Wahl für professionelle Anwendungen machen:
- Extrem geringer Rauschpegel: Die Dünnschichtkonstruktion minimiert thermisches Rauschen im Vergleich zu dickschichtigen oder kohlenstoffbasierten Widerständen, was für empfindliche Signalverarbeitungsschaltungen unerlässlich ist.
- Hohe Temperaturkoeffizienten (TCR): Ein niedriger TCR bedeutet, dass der Widerstandswert über einen breiten Temperaturbereich nahezu konstant bleibt. Dies gewährleistet eine stabile Schaltungsperformance unabhängig von Betriebstemperaturen. Die typischen Werte für Dünnschichtwiderstände liegen hier im Bereich von ±50 ppm/°C oder besser.
- Hervorragende Langzeitstabilität: Die verwendete Metallschicht und die Verkapselung sorgen für eine minimale Veränderung des Widerstandswertes über die Lebensdauer des Bauteils, selbst unter anspruchsvollen Betriebsbedingungen.
- Präzise Toleranz: Mit einer Toleranz von 1% erfüllt dieser Widerstand die Anforderungen von Schaltungen, die eine exakte Strom- oder Spannungsregelung erfordern.
- Axiale Bauform für universelle Bestückung: Die axiale Bauweise ermöglicht eine einfache Montage auf Leiterplatten mittels Durchsteckmontage (THT). Die soliden Anschlüsse gewährleisten eine zuverlässige Lötverbindung.
- Kontrollierte Leistungsabfuhr: Mit 0,4 Watt Nennleistung ist dieser Widerstand für eine Vielzahl von Anwendungen geeignet, bei denen moderate Verlustleistungen auftreten. Die Gehäusegröße ist optimiert für eine effiziente Wärmeableitung im Verhältnis zur Nennleistung.
- Hohe Spannungsfestigkeit: Die Konstruktion erlaubt den Einsatz in Schaltungen mit moderaten Spannungen, ohne dass es zu Durchschlägen oder Beschädigungen der Widerstandsschicht kommt.
Technische Spezifikationen im Detail
Der VI MBA02040C8209 ist nicht nur ein Widerstand, sondern ein präzise gefertigtes Bauteil, dessen Spezifikationen auf maximale Leistung und Zuverlässigkeit ausgelegt sind. Die Auswahl des richtigen Widerstands ist entscheidend für die Gesamtperformance und Langlebigkeit einer elektronischen Schaltung. Dieser axiale Dünnschichtwiderstand mit 82 Ohm Nennwert und 1% Toleranz erfüllt dabei höchste Ansprüche.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Axialer Dünnschichtwiderstand |
| Hersteller-Baureihe | MBA0204C |
| Nennwiderstand | 82 Ω (Ohm) |
| Toleranz | ±1% |
| Nennbelastbarkeit | 0,4 W (Watt) |
| Maximale Betriebsspannung | 250 V (Volts) – Typischer Wert für diese Gehäusegröße |
| Temperaturkoeffizient (TCR) | ±50 ppm/°C (typisch für Dünnschichtwiderstände dieser Klasse) |
| Betriebstemperaturbereich | -55 °C bis +125 °C (typisch für Dünnschichtwiderstände) |
| Gehäusebauform | Axial, zylindrisch mit Anschlüssen an beiden Enden |
| Widerstandsschicht | Präzisions-Metallschicht auf Keramikkörper |
| Anschlussdrähte | Verzinnter Kupferdraht für gute Lötbarkeit und Korrosionsbeständigkeit |
| Schutzlackierung | Epoxidharz-Beschichtung für mechanischen Schutz und elektrische Isolation |
| Anwendungsgebiete | Präzisionsmesstechnik, Audio-Schaltungen, Netzteil-Stabilisierung, Schaltungsentwicklung, industrielle Automatisierung |
| Konformität | RoHS-konform (Reduktion gefährlicher Stoffe) |
Anwendungsfelder für Präzisionswiderstände
Die präzisen elektrischen Eigenschaften des VI MBA02040C8209 eröffnen eine breite Palette von Einsatzmöglichkeiten, bei denen Standardwiderstände an ihre Grenzen stoßen. In der Audio-Technik beispielsweise ist ein geringer Rauschpegel und eine hohe Klangtreue entscheidend. Hier sorgt der Dünnschichtwiderstand für eine unverfälschte Signalweiterleitung ohne unerwünschte Verfärbungen durch Eigenrauschen. In der Messtechnik, wo es auf exakte Messwerte ankommt, garantiert die geringe Toleranz und der niedrige Temperaturkoeffizient die Zuverlässigkeit der Messergebnisse.
Auch in anspruchsvollen Stromversorgungen spielt die Stabilität eine große Rolle. Ob zur Stabilisierung von Ausgangsspannungen oder als Teil von präzisen Regelkreisen – der VI MBA02040C8209 trägt zur Effizienz und Lebensdauer der gesamten Stromversorgung bei. Selbst in der industriellen Automatisierung, wo robuste und langlebige Komponenten gefragt sind, beweist dieser Widerstand seine Überlegenheit.
FAQs – Häufig gestellte Fragen zu VI MBA02040C8209 – Dünnschichtwiderstand, axial, 0,4 W, 82 Ohm, 1%
Was unterscheidet einen Dünnschichtwiderstand von einem Kohleschichtwiderstand?
Der Hauptunterschied liegt in der Art und Weise, wie die Widerstandsschicht auf dem Kernträger aufgebracht wird. Bei Dünnschichtwiderständen wird eine sehr dünne Metall- oder Legierungsschicht präzise aufgedampft oder aufgesprüht. Kohleschichtwiderstände nutzen eine dickere Schicht aus einem Kohlenstoffgemisch. Dünnschichtwiderstände bieten dadurch in der Regel höhere Präzision, geringeres Rauschen und bessere Stabilität über Temperatur und Zeit.
Warum ist die Toleranz von 1% bei diesem Widerstand wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal 1% vom Nennwert (82 Ohm) abweichen darf. Dies ist entscheidend für Schaltungen, die eine exakte Strom- oder Spannungsführung benötigen, wie z. B. Präzisionsmessschaltungen, Referenzspannungs-Schaltungen oder bestimmte Filter- und Verstärkerschaltungen, bei denen schon kleine Abweichungen die Funktion beeinträchtigen könnten.
Kann ich diesen Widerstand in Hochfrequenzschaltungen einsetzen?
Ja, Dünnschichtwiderstände, insbesondere solche mit axialer Bauform, weisen oft gute HF-Eigenschaften auf. Die geringe Induktivität und Kapazität, die typisch für diese Bauart sind, machen sie für viele Hochfrequenzanwendungen geeignet. Die genaue Eignung hängt jedoch von den spezifischen Anforderungen der Schaltung ab.
Was bedeutet die Nennbelastbarkeit von 0,4 Watt?
Die Nennbelastbarkeit von 0,4 Watt gibt an, welche Dauerleistung der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) ohne Beschädigung ableiten kann. Wenn mehr Leistung abgeführt werden muss, erwärmt sich der Widerstand stärker, und sein Widerstandswert kann sich ändern oder er kann dauerhaft beschädigt werden. Für Anwendungen mit höherer Leistungsaufnahme sind entsprechend leistungsfähigere Widerstände erforderlich.
Wie wird die Lebensdauer dieses Widerstands beeinflusst?
Die Lebensdauer eines Dünnschichtwiderstands wird primär durch seine mechanische Stabilität, die Qualität der Widerstandsschicht und die Verkapselung bestimmt. Dank der hochwertigen Materialien und der präzisen Fertigung weisen diese Widerstände eine exzellente Langzeitstabilität auf und sind gegenüber Umwelteinflüssen wie Feuchtigkeit oder Temperaturschwankungen sehr resistent, was zu einer langen und zuverlässigen Betriebsdauer führt.
Ist der VI MBA02040C8209 RoHS-konform?
Ja, Dünnschichtwiderstände von renommierten Herstellern sind heute praktisch immer RoHS-konform. Dies bedeutet, dass sie frei von bestimmten gefährlichen Stoffen wie Blei, Quecksilber oder Cadmium sind und somit umweltfreundlichere Produkte ermöglichen.
Für welche Art von Projekten ist dieser Widerstand am besten geeignet?
Dieser Widerstand eignet sich hervorragend für alle Projekte, bei denen Präzision und Zuverlässigkeit oberste Priorität haben. Dazu gehören professionelle Elektronikentwicklung, anspruchsvolle Hobby-Projekte (z. B. im Bereich Hi-Fi-Audio oder Messtechnik), Prototypenbau, Schulungszwecke für fortgeschrittene Elektronikanwender sowie industrielle Anwendungen, die eine hohe Stabilität und geringe Toleranzen erfordern.
