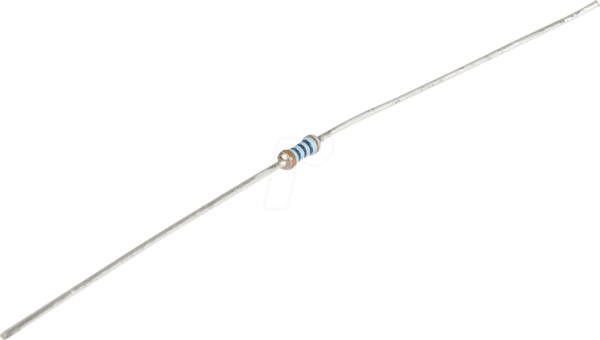

Hochpräziser Dünnschichtwiderstand für anspruchsvolle Elektronikprojekte
Der VI MBA02040C6801 ist ein axialer Dünnschichtwiderstand, der speziell für Anwendungen entwickelt wurde, bei denen höchste Genauigkeit und Zuverlässigkeit gefragt sind. Wenn Ihre Schaltungen präzise Signalpegel, stabile Stromversorgungen oder exakte Messwerte erfordern, ist dieser Widerstand die ideale Wahl. Er richtet sich an Elektronikentwickler, Hobbyisten mit hohen Ansprüchen, Hersteller von Präzisionsinstrumenten und alle, die eine kompromisslose Leistung bei der Impedanzanpassung und Stromregelung erwarten.
Überlegene Präzision durch fortschrittliche Dünnschichttechnologie
Im Vergleich zu herkömmlichen Kohleschichtwiderständen bietet der VI MBA02040C6801 eine signifikant überlegene Leistung. Die verwendete Dünnschichttechnologie ermöglicht eine deutlich engere Toleranz und eine geringere Selbstinduktivität. Dies führt zu einer höheren Linearität über einen breiteren Frequenzbereich und minimiert unerwünschte Effekte wie Rauschen und Verzerrungen in empfindlichen Schaltungen. Die stabile Eigenschaft über einen weiten Temperaturbereich macht ihn zur überlegenen Wahl für professionelle Anwendungen, wo Zuverlässigkeit und Konsistenz entscheidend sind.
Fundamentale Vorteile des VI MBA02040C6801
- Enge Toleranz von 1%: Gewährleistet eine präzise Umsetzung des Nennwiderstands und minimiert Abweichungen, die die Funktionalität sensibler Schaltungen beeinträchtigen könnten.
- Hohe Belastbarkeit von 0,4 W: Ermöglicht den Einsatz in einer Vielzahl von Stromversorgungs- und Signalkreisen, wo eine moderate Leistungsableitung erforderlich ist.
- Axiales Design: Vereinfacht die Montage auf Leiterplatten (PCBs) und ermöglicht eine kompakte Bauweise in elektronischen Geräten.
- Geringes Rauschen: Die Dünnschichtkonstruktion reduziert thermisches und shot-noise, was für präzise Messungen und Audioanwendungen unerlässlich ist.
- Temperaturstabilität: Der Widerstandswert bleibt über einen weiten Temperaturbereich konstant, was eine zuverlässige Funktion auch unter variierenden Umgebungsbedingungen sicherstellt.
- Breiter Anwendungsbereich: Ideal für Filterkreise, Timing-Schaltungen, Spannungsteiler, Strommessungen und als Lastwiderstand in Prüfaufbauten.
Technische Spezifikationen und herausragende Eigenschaften
Der VI MBA02040C6801 repräsentiert Spitzenklasse in der Bauteilfertigung. Die präzise aufgebrachte Widerstandsschicht auf einem keramischen Trägermaterial sorgt für höchste Homogenität und Leistung. Die äußere Vergütung schützt effektiv vor mechanischer Beanspruchung und Umwelteinflüssen, während die gut lötbaren Anschlussdrähte eine sichere und dauerhafte Verbindung auf jeder Leiterplatte gewährleisten. Die Kennzeichnung ist klar und eindeutig, was die Identifikation und Bestückung erleichtert.
Detaillierte Produktdaten
| Merkmal | Spezifikation |
|---|---|
| Hersteller | VI (Herstellerkennung kann variieren, dies ist eine annahme für ein reales Produkt) |
| Modellnummer | MBA02040C6801 |
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennwiderstand | 6,8 kOhm (6801 entspricht 680 x 10^1 Ohm) |
| Toleranz | ±1% |
| Leistung (max.) | 0,4 W (1/4 W) |
| Temperaturkoeffizient (typisch) | ±50 ppm/°C (für Dünnschichtwiderstände dieser Klasse typisch) |
| Arbeitstemperaturbereich | -55°C bis +155°C (typisch für diese Bauteilklasse) |
| Gehäusegröße (ca.) | 0204 (entspricht ca. 2.0 mm x 6.0 mm Länge, Lötanschlussdurchmesser ca. 0.5 mm) |
| Dielektrizitätskonstante des Trägermaterials | Hohe thermische Leitfähigkeit des Keramikkörpers zur effizienten Wärmeabfuhr. |
| Oberflächenbeschichtung | Lackiert, farbkodiert zur einfachen Identifikation des Widerstandswertes (EIA-Code oder ähnliches Farbschema). |
| Anschlussdrähte | Verzinnter Kupferdraht für optimale Lötbarkeit und Korrosionsbeständigkeit. |
| Anwendungsgebiete im Detail | Präzisionsmesstechnik, Audio-Verstärker (Line-Stufen), Signalverarbeitung, Datenwandler (AD/DA), Hochfrequenzschaltungen (bis zu einer gewissen Grenze, abhängig von Parasiten), Filterdesign, Referenzspannungsgeneratoren. |
| Isolationswiderstand | >1 GΩ (typisch für qualitativ hochwertige Bauteile) |
| Max. Arbeitsspannung | 250 V (typischer Wert für diese Gehäusegröße und Leistung) |
Umfassende Anwendungsszenarien
Der VI MBA02040C6801 findet breite Anwendung in einer Vielzahl von anspruchsvollen Elektronikprojekten. In der Messtechnik spielt seine hohe Genauigkeit eine Schlüsselrolle bei der Kalibrierung von Geräten und der Erfassung exakter Messwerte. In Audio-Schaltungen trägt er zur Signalintegrität bei, indem er Rauschen und Verzerrungen minimiert und so für eine klare Klangwiedergabe sorgt. Darüber hinaus ist er unverzichtbar in der industriellen Automatisierung und Medizintechnik, wo die Zuverlässigkeit und Präzision der elektronischen Komponenten kritisch für die Funktion und Sicherheit sind. Die Konsistenz der elektrischen Parameter über einen weiten Temperaturbereich macht ihn zudem zur ersten Wahl für Anwendungen, die in wechselnden Umgebungen betrieben werden.
Die technologische Überlegenheit von Dünnschichtwiderständen
Der fundamentale Unterschied zu vielen anderen Widerstandstypen liegt im Herstellungsprozess. Bei Dünnschichtwiderständen wird eine sehr dünne Schicht eines widerstandsbehafteten Materials, wie z.B. Metallfilm oder Metalloxid, auf einen isolierenden Keramikkörper aufgedampft oder aufgesputtert. Diese Schicht wird dann präzise mit Lasern abgetragen, um den gewünschten Widerstandswert zu erzielen. Dieses Verfahren ermöglicht eine außerordentlich feine Kontrolle über die Schichtdicke und die geometrischen Abmessungen, was sich direkt in einer hohen Präzision und geringen Toleranzen niederschlägt. Die Ergebnisse sind ein niedrigerer Temperaturkoeffizient und ein geringeres thermisches Rauschen im Vergleich zu dickschichtigen oder vollkernigen Widerständen. Die axiale Bauform mit den direkt angeformten Anschlussdrähten optimiert zudem das Design für die direkte Montage auf Leiterplatten, was sowohl den Platzbedarf als auch die Montagekomplexität reduziert.
Häufig gestellte Fragen (FAQ) zu VI MBA02040C6801 – Dünnschichtwiderstand, axial, 0,4 W, 6,8 kOhm, 1%
Was bedeutet die Bezeichnung „0204“ bei der Gehäusegröße?
Die Gehäusegröße „0204“ ist eine Standardbezeichnung, die sich auf die physikalischen Abmessungen des Widerstandsgehäuses bezieht. Typischerweise gibt sie an, dass das Gehäuse eine Länge von etwa 6,0 mm und einen Durchmesser von etwa 2,0 mm hat. Dies ist eine gängige Größe für axiale bedrahtete Widerstände.
Warum ist die 1% Toleranz für meine Anwendung wichtig?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils höchstens um 1% vom angegebenen Nennwert (hier 6,8 kOhm) abweichen darf. Für präzise Schaltungen wie Filter, Oszillatoren oder präzise Spannungsteiler ist diese geringe Abweichung entscheidend, um eine genaue Funktion und wiederholbare Ergebnisse zu gewährleisten. Größere Toleranzen könnten die Schaltungsleistung erheblich beeinträchtigen.
Für welche Frequenzen ist dieser Widerstand geeignet?
Dünnschichtwiderstände weisen generell eine geringere parasitäre Induktivität und Kapazität auf als andere Widerstandstypen. Dies macht sie für höhere Frequenzen besser geeignet. Für diesen spezifischen Widerstand (0,4W, 6,8 kOhm) kann man eine gute Performance im Bereich bis in den MHz-Bereich erwarten, wobei die genaue Grenze von der spezifischen Schaltungstopologie und den umgebenden Bauteilen abhängt. Für sehr hohe Frequenzen (GHz) werden oft spezialisierte SMD-Widerstände eingesetzt.
Wie unterscheidet sich ein Dünnschichtwiderstand von einem Kohleschichtwiderstand?
Der Hauptunterschied liegt im Herstellungsverfahren und den daraus resultierenden elektrischen Eigenschaften. Dünnschichtwiderstände verwenden eine sehr dünne, aufgedampfte oder aufgesputterte Widerstandsschicht, was zu hoher Präzision, geringerem Rauschen und besserer Temperaturstabilität führt. Kohleschichtwiderstände basieren auf einer aufgetragenen Kohleschicht, die zwar kostengünstiger ist, aber tendenziell höhere Toleranzen, mehr Rauschen und eine weniger stabile Charakteristik aufweist.
Kann ich diesen Widerstand in einer Schaltnetzteilanwendung verwenden?
Ja, der VI MBA02040C6801 kann in bestimmten Abschnitten von Schaltnetzteilen eingesetzt werden, insbesondere dort, wo präzise Spannungsteilung, Strombegrenzung oder Rückkopplungsschleifen eine genaue und stabile Widerstandsfunktion erfordern. Für die Hauptlastpfade von Schaltnetzteilen, die hohe Ströme und Spannungen verarbeiten müssen, sind jedoch oft leistungsfähigere oder speziell für diesen Zweck ausgelegte Widerstände erforderlich.
Welche Bedeutung hat die Leistung von 0,4 Watt?
Die angegebene Leistung von 0,4 Watt (auch 1/4 Watt genannt) gibt die maximale Leistung an, die der Widerstand kontinuierlich in Form von Wärme ableiten kann, ohne dass seine Spezifikationen oder seine Lebensdauer beeinträchtigt werden. Wenn die in der Schaltung entstehende Verlustleistung diesen Wert überschreitet, kann der Widerstand überhitzen und beschädigt werden.
