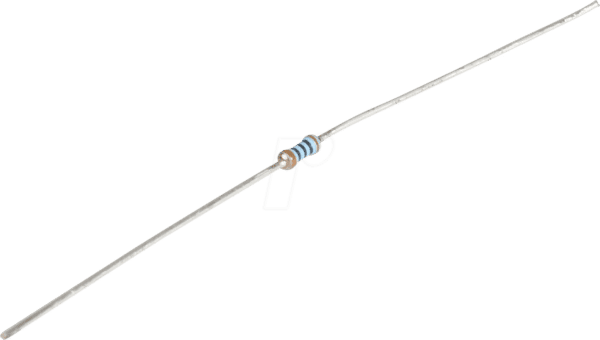

Präzision in Ihrer Schaltung: VI MBA02040C2709 – Der Dünnschichtwiderstand für anspruchsvolle Elektronik
Sie benötigen einen hochpräzisen Baustein zur exakten Strom- und Spannungsregelung in Ihrer elektronischen Schaltung? Der VI MBA02040C2709 – ein axialer Dünnschichtwiderstand mit 0,4 Watt Leistung, 27 Ohm Nennwiderstand und einer Toleranz von nur 1% – ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Bastler, die auf höchste Zuverlässigkeit und Genauigkeit angewiesen sind.
Die Überlegenheit des VI MBA02040C2709 Dünnschichtwiderstands
Im Vergleich zu herkömmlichen Kohleschicht- oder Metallfilmwiderständen bietet der VI MBA02040C2709 entscheidende Vorteile, die ihn zur überlegenen Wahl für kritische Anwendungen machen. Seine Dünnschichttechnologie ermöglicht eine außergewöhnlich stabile Widerstandscharakteristik über einen breiten Temperaturbereich und minimiert gleichzeitig parasitäre Effekte wie Induktivität und Kapazität. Dies führt zu einer verbesserten Signalintegrität, geringeren Rauschpegeln und einer präziseren Funktion Ihrer Schaltung, was gerade in der Messtechnik, Audio- und Videotechnik sowie in präzisen Regelkreisen unverzichtbar ist. Die geringe Toleranz von 1% stellt sicher, dass Ihre Schaltung exakt den berechneten Parametern entspricht, was unerlässlich für die Reproduzierbarkeit und Zuverlässigkeit Ihrer Designs ist.
Technische Spezifikationen und Leistungsmerkmale
Der VI MBA02040C2709 zeichnet sich durch seine kompakte Bauform und seine Leistungsfähigkeit aus. Mit einer Nennleistung von 0,4 Watt ist er für eine Vielzahl von Anwendungen geeignet, bei denen eine moderate Wärmeentwicklung tolerierbar ist. Die axiale Bauform erleichtert die Montage auf Leiterplatten und ermöglicht eine einfache Bestückung.
- Präzisionswiderstand: Exakte Widerstandsleistung dank Dünnschichttechnologie.
- Geringe Toleranz: ±1% erlaubt präzise Schaltungsdimensionierung.
- Axiale Bauform: Einfache Integration in Standard-Leiterplattenlayouts.
- Zuverlässige Leistung: Stabil über verschiedene Temperaturbereiche hinweg.
- Kompakte Abmessungen: Platzsparend und ideal für dichte Bestückungen.
Anwendungsgebiete für maximale Präzision
Die hohe Präzision und Stabilität des VI MBA02040C2709 prädestinieren ihn für eine breite Palette anspruchsvoller elektronischer Anwendungen:
- Messtechnik: In Präzisionsinstrumenten, Oszilloskopen und Signalgeneratoren zur Gewährleistung exakter Messwerte.
- Audio- und Videotechnik: Für Filterkreise, Pegelsteller und Signalaufbereitung in Hi-Fi-Systemen und professioneller Audiotechnik, wo geringes Rauschen und lineare Frequenzgänge entscheidend sind.
- Stromversorgungen: In Spannungsreglern und Filterkreisen, um eine stabile und rauscharme Ausgangsspannung zu erzielen.
- Digitale Schaltungen: Zur präzisen Ansteuerung von Transistoren und zur Realisierung von Timing-Schaltungen, wo exakte Zeitkonstanten erforderlich sind.
- Labor und Prototypenbau: Als verlässlicher Baustein für Entwicklungs- und Testschaltungen, die höchste Genauigkeit erfordern.
- Sensorik: Zur Signalaufbereitung und Verstärkung von Sensorsignalen, wo kleinste Abweichungen kritisch sein können.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Artikelnummer | VI MBA02040C2709 |
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 0,4 W |
| Nennwiderstand | 27 Ohm |
| Toleranz | ±1% |
| Temperaturkoeffizient | Typisch sehr gering, was für die Stabilität über Temperatur sorgt. Dies minimiert Abweichungen von der Nennwiderstandswert bei wechselnden Umgebungsbedingungen. |
| Material und Aufbau | Besteht aus einer präzise aufgetragenen Widerstandsschicht (oft Metalloxid oder Metalllegierungen) auf einem Keramiksubstrat. Diese Schicht wird durch Laserabgleich auf den exakten Widerstandswert getrimmt. Die Anschlüsse sind verlötet und die Isolation besteht aus einem robusten Lackmaterial. |
| Elektrische Eigenschaften | Die Dünnschichttechnologie minimiert inhärente parasitäre Induktivitäten und Kapazitäten, was den Widerstand für Hochfrequenzanwendungen geeignet macht und eine saubere Signalübertragung gewährleistet. |
| Besondere Merkmale | Hervorragende Langzeitstabilität und geringe Geräuschentwicklung, was in anspruchsvollen Audio- und Messschaltungen von Vorteil ist. Die geringe thermische Drift sorgt für konsistente Performance auch bei wechselnden Betriebstemperaturen. |
| Einsatzbereich | Geeignet für alle Anwendungen, die eine hohe Präzision, Stabilität und Zuverlässigkeit erfordern, wie z.B. Präzisionsinstrumentierung, professionelle Audio- und Videotechnik, medizinische Geräte und Telekommunikation. |
Erweiterte Einblicke in die Dünnschichttechnologie
Die Herstellung von Dünnschichtwiderständen wie dem VI MBA02040C2709 ist ein komplexer Prozess, der höchste Präzision erfordert. Eine dünne Schicht eines widerstandsbehafteten Materials, oft eine Metalloxid- oder Metalllegierung wie Nickel-Chrom, wird mittels Vakuumaufdampfen oder Sputtern auf einen keramischen Träger aufgebracht. Dieses Material bildet die eigentliche Widerstandsbahn. Anschließend wird die Schicht mittels eines Laserstrahls präzise abgetragen, um den exakten Nennwiderstand von 27 Ohm mit einer Toleranz von 1% zu erzielen. Diese Methode, auch als Laser-Trimmen bekannt, ermöglicht eine außergewöhnliche Genauigkeit und Reproduzierbarkeit, die mit anderen Fertigungsverfahren schwer zu erreichen ist. Das Ergebnis ist ein Bauteil mit einer sehr linearen Strom-Spannungs-Kennlinie und einem geringen Temperaturkoeffizienten, was bedeutet, dass sich der Widerstandswert bei Temperaturschwankungen nur minimal verändert. Dies ist ein entscheidender Faktor für die Zuverlässigkeit und Genauigkeit von Schaltungen, insbesondere in Umgebungen mit variablen klimatischen Bedingungen oder bei Bauteilen, die während des Betriebs Wärme entwickeln.
Die axiale Bauform des VI MBA02040C2709 ermöglicht eine einfache mechanische Integration in praktisch jede Leiterplattenschaltung. Die Anschlussdrähte, oft aus verzinntem Kupfer, gewährleisten eine gute Lötbarkeit und eine stabile elektrische Verbindung. Die äußere Beschichtung dient nicht nur der Isolation, sondern schützt die empfindliche Widerstandsschicht auch vor Umwelteinflüssen wie Feuchtigkeit und Staub, was die Langlebigkeit des Bauteils weiter erhöht.
Die Nennleistung von 0,4 Watt gibt die maximale Leistung an, die der Widerstand unter bestimmten Umgebungsbedingungen dauerhaft umsetzen kann, ohne beschädigt zu werden. Bei der Auslegung von Schaltungen ist es wichtig, die tatsächliche Leistungsaufnahme des Widerstands zu berücksichtigen, um eine Überlastung zu vermeiden und die Lebensdauer des Bauteils zu gewährleisten. Für Anwendungen, bei denen die Leistungsgrenze von 0,4 Watt erreicht oder überschritten werden könnte, sind oft Widerstände mit höherer Nennleistung oder eine zusätzliche Kühlung erforderlich. Der VI MBA02040C2709 positioniert sich somit im Bereich der präzisen Signalverarbeitung und nicht in extremen Leistungsanwendungen, wo andere Bauteiltypen zum Einsatz kommen.
Häufig gestellte Fragen zu VI MBA02040C2709 – Dünnschichtwiderstand, axial, 0,4 W, 27 Ohm, 1%
Was ist die Hauptanwendung für einen 27 Ohm Dünnschichtwiderstand mit 1% Toleranz?
Die Hauptanwendung liegt in Bereichen, die höchste Präzision und Stabilität erfordern, wie z.B. in der Messtechnik, präzisen Audio- und Videogeräten, oder in Schaltungen, bei denen genaue Zeitkonstanten oder stabile Pegel entscheidend sind. Die geringe Toleranz von 1% ist hierbei ein Schlüsselfaktor.
Wie unterscheidet sich die Leistung eines Dünnschichtwiderstands von einem Kohleschichtwiderstand?
Dünnschichtwiderstände bieten im Allgemeinen eine höhere Präzision, einen besseren Temperaturkoeffizienten, geringere parasitäre Induktivität und Kapazität sowie eine bessere Langzeitstabilität im Vergleich zu Kohleschichtwiderständen. Dies führt zu einer überlegenen Signalintegrität und Rauscharmut.
Ist der VI MBA02040C2709 für Hochfrequenzanwendungen geeignet?
Ja, aufgrund der geringen parasitären Induktivität und Kapazität, die durch die Dünnschichttechnologie erzielt wird, ist dieser Widerstand gut für viele Hochfrequenzanwendungen geeignet, bei denen die Signalintegrität entscheidend ist.
Was bedeutet die Nennleistung von 0,4 Watt für den Einsatz?
Die Nennleistung von 0,4 Watt gibt die maximale Dauerleistung an, die der Widerstand ohne Beschädigung verarbeiten kann. Für Anwendungen, bei denen diese Leistung überschritten wird, sind höhere Leistungsklassen oder zusätzliche Kühlmaßnahmen erforderlich.
Können mehrere dieser Widerstände parallel oder in Serie geschaltet werden?
Ja, Widerstände können grundsätzlich parallel oder in Serie geschaltet werden, um resultierende Widerstandswerte zu erzielen. Bei der Schaltung von mehreren Widerständen ist jedoch zu beachten, dass die Gesamtleistungsgrenze und die Wärmeentwicklung neu bewertet werden müssen.
Welche Vorteile bietet die 1% Toleranz in einer Schaltung?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils höchstens um 1% vom Nennwiderstand (27 Ohm) abweicht. Dies ermöglicht eine sehr genaue Dimensionierung von Schaltungen, verbessert die Reproduzierbarkeit und minimiert unerwünschte Abweichungen in den elektrischen Parametern.
Welche Arten von Substraten werden typischerweise für Dünnschichtwiderstände verwendet?
Typischerweise werden keramische Substrate wie Aluminiumoxid (Al2O3) für Dünnschichtwiderstände verwendet, da Keramik eine gute thermische Leitfähigkeit, hohe mechanische Festigkeit und elektrische Isolationseigenschaften bietet.
