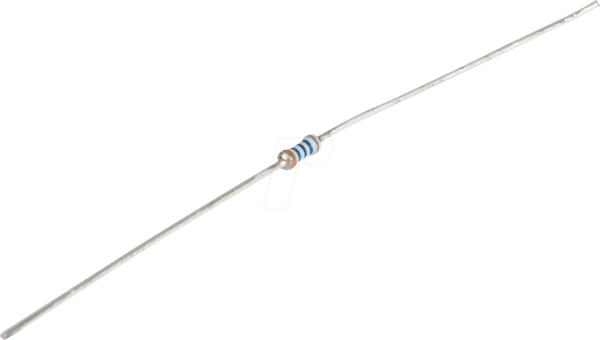

Präzision für anspruchsvolle Schaltungen: Der VI MBA02040C1501 Dünnschichtwiderstand
Benötigen Sie einen Widerstand, der auch unter anspruchsvollen Bedingungen präzise und zuverlässig arbeitet? Der VI MBA02040C1501 – ein axialer Dünnschichtwiderstand mit 0,4 W Leistung, 1,5 kOhm Widerstandswert und einer Toleranz von nur 1% – ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an die Performance ihrer elektronischen Schaltungen stellen. Dieses Bauteil eignet sich hervorragend für Anwendungen, bei denen Signalintegrität und Stabilität entscheidend sind, von präzisen Messschaltungen bis hin zu anspruchsvollen Audio- oder HF-Applikationen.
Warum der VI MBA02040C1501 die überlegene Wahl ist
Herkömmliche Kohleschichtwiderstände bieten oft nicht die notwendige Präzision und thermische Stabilität, die in modernen elektronischen Designs gefordert sind. Der VI MBA02040C1501, basierend auf fortschrittlicher Dünnschichttechnologie, übertrifft diese Limitationen deutlich. Seine geringe Toleranz von 1% gewährleistet eine exakte Strom- und Spannungsbegrenzung, während die hohe Leistungsbelastbarkeit von 0,4 W eine robuste und langlebige Funktion auch inapplikationen mit moderater Leistungsaufnahme sicherstellt. Die axiale Bauform ermöglicht zudem eine einfache Integration in bestehende Schaltungen und Platinendesigns.
Hochleistung durch Dünnschichttechnologie
Die Kernkompetenz des VI MBA02040C1501 liegt in seiner Dünnschichtkonstruktion. Bei dieser Technologie wird eine sehr dünne Schicht eines leitfähigen Materials (oft Metalllegierungen oder Metalloxide) auf einem keramischen Trägermaterial aufgebracht. Durch präzise Verfahren wie Sputtern oder thermische Verdampfung entsteht so eine widerstandsgebende Schicht mit äußerst homogenen elektrischen Eigenschaften. Dies führt zu einer überlegenen Temperaturkoeffizientenstabilität und einer geringeren induktiven und kapazitiven Kopplung im Vergleich zu anderen Widerstandstypen. Die präzise Laserabtrimmung ermöglicht die exakte Einstellung des Widerstandswertes mit einer bemerkenswerten Toleranz von 1%.
Vorteile des VI MBA02040C1501 im Überblick:
- Höchste Präzision: Die 1%-Toleranz garantiert eine genaue Einhaltung der Schaltungsspezifikationen, unerlässlich für empfindliche Designs.
- Stabile Leistung: Hervorragende thermische Stabilität und geringer Temperaturkoeffizient sorgen für konstante Widerstandswerte über einen breiten Temperaturbereich.
- Langlebigkeit und Zuverlässigkeit: Die robuste Dünnschichttechnologie und die hochwertigen Materialien gewährleisten eine lange Lebensdauer auch unter wechselnden Betriebsbedingungen.
- Breites Anwendungspektrum: Geeignet für eine Vielzahl von elektronischen Schaltungen, von präzisen Messtechnik-Anwendungen bis hin zu anspruchsvollen Filter- und Verstärkerschaltungen.
- Effiziente Wärmeableitung: Die 0,4 W Nennleistung ist für viele typische Anwendungen ausreichend und die axiale Bauform unterstützt eine gute Wärmeabfuhr.
- Geringe parasitäre Effekte: Im Vergleich zu Drahtwiderständen weisen Dünnschichtwiderstände geringere Induktivitäten und Kapazitäten auf, was sie ideal für Hochfrequenzanwendungen macht.
- Kosteneffiziente Hochleistungskomponente: Bietet fortschrittliche Leistungseigenschaften zu einem wettbewerbsfähigen Preis.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | VI MBA02040C1501 |
| Widerstandstyp | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 0,4 W |
| Widerstandswert | 1,5 kOhm |
| Toleranz | 1 % |
| Temperaturkoeffizient (typisch) | ± 50 ppm/°C (oder besser, je nach exakter Ausführung des MBA0204-Typs) |
| Betriebstemperaturbereich | -55°C bis +155°C (typisch für diese Widerstandsklasse) |
| Isolationswiderstand | ≥ 1 GΩ (typischer Wert, abhängig vom Trägermaterial) |
| Dielektrische Spannungsfestigkeit | ≥ 250 V (typischer Wert für diese Größe und Leistung) |
| Schichtmaterial | Metallschicht (typisch für präzise Dünnschichtwiderstände) |
| Trägermaterial | Keramik (hochreine Aluminiumoxid-Keramik) |
| Anschlussdrähte | Verzinntes Kupfer (für gute Lötbarkeit und elektrische Leitfähigkeit) |
Einsatzgebiete und Anwendungsbereiche
Der VI MBA02040C1501 Dünnschichtwiderstand ist eine exzellente Wahl für eine breite Palette von anspruchsvollen elektronischen Anwendungen. Seine Präzision und Stabilität machen ihn unverzichtbar in:
- Präzisionsmesstechnik: Als Teil von Spannungsteilern, Strommessschaltungen oder Referenzwiderständen, wo genaue Messwerte von höchster Bedeutung sind.
- Audio- und Hi-Fi-Equipment: In Verstärkern, Vorverstärkern und Signalverarbeitungsketten zur Gewährleistung einer unverfälschten Klangwiedergabe und minimaler Verzerrungen.
- HF- und Mikrowellen-Schaltungen: Aufgrund seiner geringen parasitären Effekte eignet er sich für Impedanzanpassungen, Dämpfungsglieder und Filterschaltungen in Hochfrequenzanwendungen.
- Medizintechnik: Wo Zuverlässigkeit, Präzision und lange Lebensdauer entscheidend sind, beispielsweise in Sensoren oder Analysegeräten.
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und Regelkreisen, die eine hohe Betriebssicherheit erfordern.
- Laborentwicklung und Prototyping: Für Schaltungsentwicklungen, bei denen ein genau definierter Widerstandswert kritisch für die Funktionalität ist.
- Netzteil- und Ladetechnik: Zur präzisen Regelung von Spannungen und Strömen.
Qualität und Zuverlässigkeit im Detail
Die Auswahl des richtigen Widerstands ist entscheidend für die Performance und Langlebigkeit jeder elektronischen Schaltung. Der VI MBA02040C1501 repräsentiert eine Klasse von Bauteilen, die auf bewährten Herstellungsprozessen und hochwertigen Materialien basieren. Die Dünnschichttechnologie bietet gegenüber herkömmlichen Kohleschichtwiderständen signifikante Vorteile in Bezug auf Stabilität über Temperatur, Frequenz und Zeit. Die Verwendung von keramischen Trägern gewährleistet eine hervorragende thermische Leitfähigkeit und mechanische Robustheit, während die präzise aufgebrachte Metallschicht die Grundlage für die exakten elektrischen Eigenschaften bildet. Die axiale Bauform ermöglicht nicht nur eine einfache Bestückung, sondern auch eine effektive Wärmeabfuhr, was zur Langlebigkeit des Bauteils beiträgt.
Häufig gestellte Fragen zu VI MBA02040C1501 – Dünnschichtwiderstand, axial, 0,4 W, 1,5 kOhm, 1%
Was bedeutet die 1%-Toleranz für meine Schaltung?
Die 1%-Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils niemals mehr als 1% vom angegebenen Nennwert (1,5 kOhm) abweicht. Dies ist entscheidend für Schaltungen, die eine hohe Präzision erfordern, wie z.B. präzise Messinstrumente, Audio-Verstärker mit exakten Kennlinien oder komplexe Filter.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, Dünnschichtwiderstände sind aufgrund ihrer geringen parasitären Induktivität und Kapazität besser für Hochfrequenzanwendungen geeignet als beispielsweise Drahtwiderstände. Der VI MBA02040C1501 kann daher in HF-Schaltungen zur Impedanzanpassung oder als Teil von Dämpfungsgliedern eingesetzt werden.
Wie verhält sich der Widerstand bei unterschiedlichen Temperaturen?
Dünnschichtwiderstände zeichnen sich durch einen geringen Temperaturkoeffizienten aus. Dies bedeutet, dass sich der Widerstandswert bei Temperaturschwankungen nur minimal ändert. Für den VI MBA02040C1501 kann man von einem typischen Wert von ± 50 ppm/°C ausgehen, was eine hohe Stabilität über einen weiten Temperaturbereich gewährleistet.
Was ist der Vorteil der axialen Bauform?
Die axiale Bauform mit den beiden Anschlussdrähten an den gegenüberliegenden Enden des zylindrischen Körpers ist eine Standardbauform, die eine einfache Montage auf Leiterplatten ermöglicht. Sie erleichtert auch die Wärmeableitung vom Widerstandskörper weg.
Kann ich diesen Widerstand mit einer Lötstation löten?
Ja, die verzinnten Kupferanschlüsse des VI MBA02040C1501 sind gut lötbar. Es empfiehlt sich, die empfohlenen Löttemperaturen und -zeiten für bedrahtete Bauteile zu beachten, um das Bauteil nicht zu überhitzen.
Welche maximale Spannung kann an diesen Widerstand angelegt werden?
Die maximale Betriebsspannung hängt von mehreren Faktoren ab, darunter die Nennleistung und die Dielektrizitätsfestigkeit. Für den VI MBA02040C1501 ist eine typische Dielektrizitätsfestigkeit von mindestens 250 V gegeben. Bei der Dimensionierung sollte jedoch immer die effektive Leistung berücksichtigt werden, um eine Überlastung zu vermeiden.
Warum ist dieser Dünnschichtwiderstand besser als ein einfacher Kohleschichtwiderstand?
Ein Dünnschichtwiderstand bietet eine deutlich höhere Präzision, eine bessere thermische Stabilität und geringere parasitäre Effekte im Vergleich zu einem Kohleschichtwiderstand. Dies führt zu einer höheren Zuverlässigkeit und besseren elektrischen Performance in anspruchsvollen Schaltungen.
