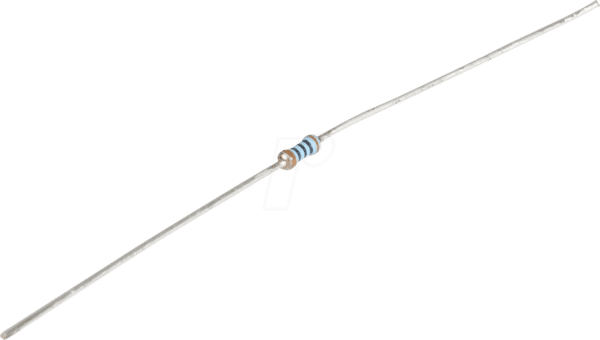

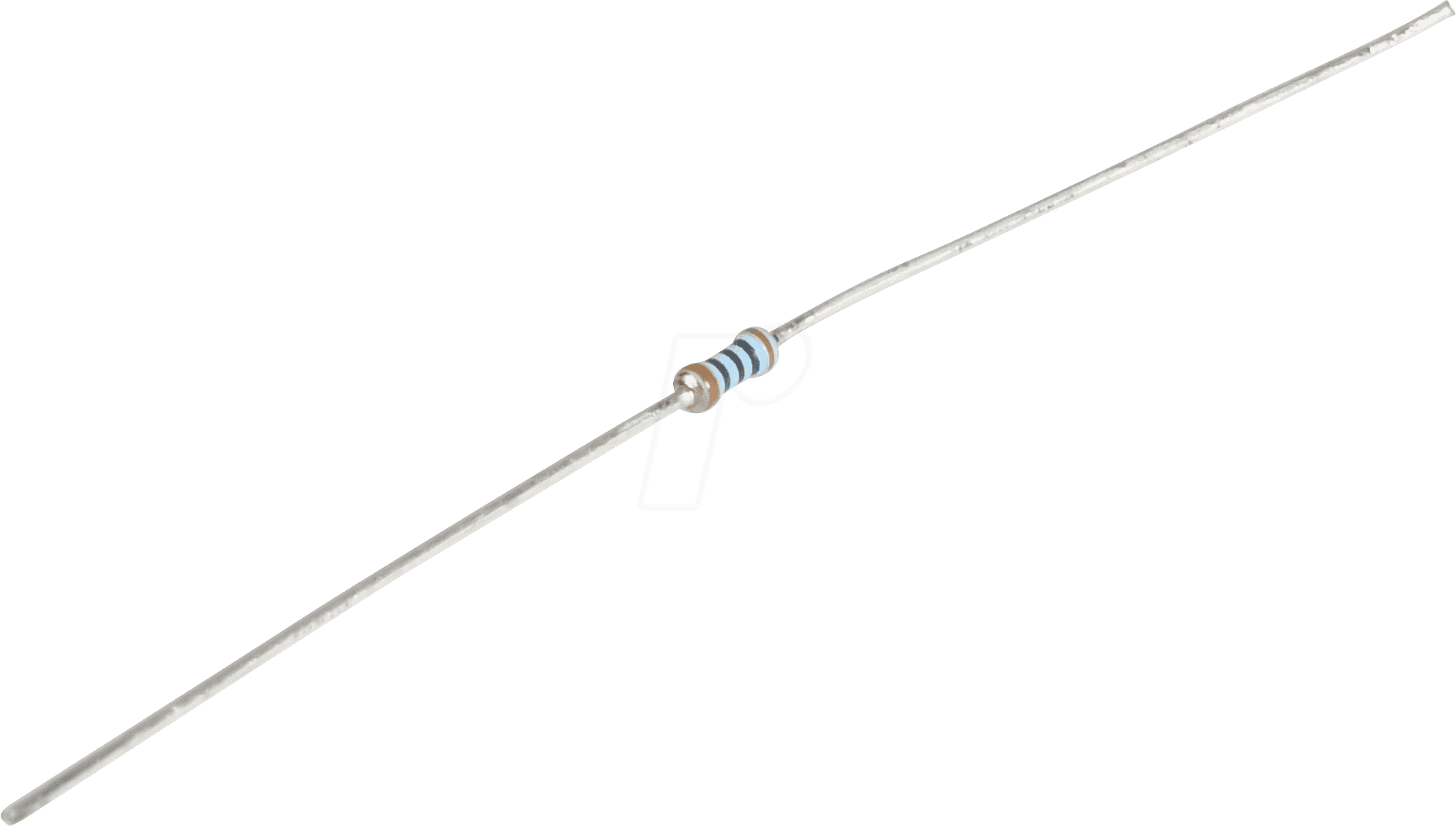

VI MBA02040C1004 – Präzisions-Dünnschichtwiderstand für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und hochpräzisen Komponente für Ihre elektronischen Schaltungen, bei der Toleranzen und Stabilität oberste Priorität haben? Der VI MBA02040C1004 – ein axialer Dünnschichtwiderstand mit einer Leistung von 0,4 W und einem Widerstandswert von 1 MOhm bei einer Toleranz von 1% – ist die ideale Lösung für Ingenieure, Entwickler und ambitionierte Bastler, die Wert auf exakte Signalverarbeitung und langfristige Zuverlässigkeit legen. Dieses Bauteil schließt die Lücke, wo geringe Abweichungen entscheidend für die Funktion sind und herkömmliche Widerstände an ihre Grenzen stoßen.
Überlegene Präzision und Stabilität: Die Vorteile des Dünnschichtwiderstands
Im Vergleich zu herkömmlichen Kohleschicht- oder Metallschichtwiderständen bietet der VI MBA02040C1004 entscheidende Vorteile, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Die Dünnschichttechnologie ermöglicht eine außerordentlich geringe Toleranz von nur 1% sowie eine hervorragende Langzeitstabilität, selbst unter variierenden Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit. Dies minimiert unerwünschte Schwankungen im Schaltungsdesign und gewährleistet eine konsistente Leistung über die gesamte Lebensdauer des Geräts.
Konstruktionsmerkmale und Materialgüte
Der VI MBA02040C1004 zeichnet sich durch seine präzise gefertigte Dünnschicht-Widerstandsschicht aus, die auf einem keramischen Träger aufgebracht wird. Diese Konstruktion gewährleistet eine hohe Energieableitungskapazität pro Volumeneinheit und minimiert gleichzeitig unerwünschte parasitäre Effekte. Die axialen Anschlussdrähte sind robust und für eine einfache Lötbarkeit ausgelegt, was eine sichere und dauerhafte Verbindung in Ihrer Schaltung garantiert. Die Vergütung schützt die empfindliche Widerstandsschicht vor mechanischen Einwirkungen und Umwelteinflüssen und trägt so zur Robustheit bei.
Anwendungsbereiche: Wo Präzision zählt
Dank seiner herausragenden Eigenschaften ist der VI MBA02040C1004 Dünnschichtwiderstand prädestiniert für eine Vielzahl von professionellen und Hobby-Anwendungen, bei denen Genauigkeit unerlässlich ist. Dazu gehören:
- Präzisionsmesstechnik: In Messgeräten, Oszilloskopen und Signalgeneratoren, wo kleinste Abweichungen das Messergebnis verfälschen würden.
- Audio- und Videoverarbeitung: Für die Signalaufbereitung in Hi-Fi-Anlagen, Mastering-Equipment und professionellen Kameras, wo eine unverfälschte Signalübertragung entscheidend ist.
- Medizintechnik: In diagnostischen Geräten und Patientenüberwachungssystemen, wo absolute Verlässlichkeit und exakte Messwerte gefordert sind.
- Hochfrequenzschaltungen: In HF-Verstärkern, Filtern und Antennenanpassungen, wo geringe parasitäre Effekte eine Rolle spielen.
- Labornetzteile und Spannungsregler: Für die Stabilisierung und Regelung von Spannungen mit höchster Präzision.
- Forschung und Entwicklung: Als Standardkomponente in Prototypen und Testschaltungen, die eine definierte und stabile Widerstandsfunktion erfordern.
- Industrielle Steuerungen: In Automatisierungssystemen und Sensorik, wo eine zuverlässige Signalverarbeitung für den reibungslosen Ablauf unerlässlich ist.
Technische Spezifikationen im Detail
Die folgenden technischen Spezifikationen unterstreichen die Leistungsfähigkeit und Zuverlässigkeit des VI MBA02040C1004:
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | VI MBA02040C1004 |
| Typ | Dünnschichtwiderstand, axial |
| Leistung (Dauerleistung) | 0,4 W |
| Widerstandswert | 1 MOhm (1.000.000 Ohm) |
| Toleranz | ± 1% |
| Temperaturkoeffizient (TCR) | Typischerweise ≤ ±100 ppm/°C (für Präzisions-Dünnschichtwiderstände in dieser Klasse) |
| Betriebstemperaturbereich | Ca. -55°C bis +155°C (abhängig von den genauen Materialspezifikationen des Herstellers) |
| Spannungsfestigkeit | Ausgelegt für typische Schaltungsspannungen, spezifische Werte können je nach Herstellerdetail variieren, aber für diese Leistungsklasse üblicherweise > 200V. |
| Gehäuseform | Axial |
| Anschlussdrähte | Verzinnte Kupferdrähte für gute Lötbarkeit |
| Vergütung | Epoxidharz oder vergleichbares schützendes Material |
| Montageart | THT (Through-Hole Technology) |
| Industriestandards | Entspricht den Anforderungen für elektronische Bauteile in vielen industriellen und kommerziellen Anwendungen |
Warum Dünnschichttechnologie für Ihre Schaltung die bessere Wahl ist
Die Dünnschichttechnologie, die beim VI MBA02040C1004 zum Einsatz kommt, basiert auf dem Aufbringen einer extrem dünnen Widerstandsschicht – oft nur wenige Nanometer dick – auf einen nicht-leitenden Träger. Gängige Materialien für diese Schicht sind Nickel-Chrom (NiCr) oder Tantal-Nitrid (TaN), die für ihre hervorragende Stabilität und Korrosionsbeständigkeit bekannt sind. Der Prozess der Schichterzeugung erfolgt meist mittels Sputtern oder chemischer Gasphasenabscheidung (CVD). Diese präzisen Fertigungsmethoden ermöglichen eine sehr gleichmäßige Widerstandsschicht und somit eine außergewöhnlich geringe Toleranz und einen niedrigen Temperaturkoeffizienten. Im Gegensatz dazu basieren Kohleschichtwiderstände auf einer aufgespritzten Kohleschicht, die inhärent eine höhere Toleranz und schlechtere Langzeitstabilität aufweist. Metallschichtwiderstände nutzen eine aufgedampfte Metalllegierungsschicht, die zwar besser ist als Kohleschicht, aber in Bezug auf Präzision und Stabilität in der Regel hinter der Dünnschichttechnologie zurückbleibt. Die Wahl des VI MBA02040C1004 sichert Ihnen somit ein Bauteil, das weniger anfällig für Alterung, Temperaturdrift und andere Umwelteinflüsse ist und somit eine durchgängig hohe Performance Ihrer Schaltung gewährleistet.
FAQs – Häufig gestellte Fragen zu VI MBA02040C1004 – Dünnschichtwiderstand, axial, 0,4 W, 1 MOhm, 1%
Was bedeutet die Toleranz von 1% genau?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um maximal 1% von dem aufgedruckten Nennwert (hier 1 MOhm) abweichen darf. Für einen 1 MOhm Widerstand bedeutet dies, dass der tatsächliche Widerstandswert zwischen 990.000 Ohm und 1.010.000 Ohm liegen wird. Diese hohe Präzision ist entscheidend für Schaltungen, die auf genaue Widerstandsverhältnisse angewiesen sind.
Ist dieser Widerstand für hohe Temperaturen geeignet?
Der VI MBA02040C1004 verfügt über einen typischen Betriebstemperaturbereich von etwa -55°C bis +155°C. Die Dünnschichttechnologie bietet hierbei eine bessere Stabilität als viele andere Widerstandstypen. Es ist jedoch wichtig, die maximale Leistung von 0,4 W nicht zu überschreiten, um eine Überhitzung und potenzielle Beschädigung zu vermeiden, auch innerhalb des erlaubten Temperaturbereichs.
Welchen Vorteil bietet die axiale Bauform?
Die axiale Bauform mit durchgesteckten Anschlussdrähten erleichtert die Montage in Lochrasterschaltungen (THT-Montage) und ermöglicht eine robuste Lötverbindung. Diese Bauform ist weit verbreitet und gut kompatibel mit Standard-Leiterplattendesigns. Sie eignet sich hervorragend für Anwendungen, bei denen eine mechanisch stabile Befestigung erforderlich ist.
Kann dieser Widerstand für empfindliche Messungen verwendet werden?
Absolut. Gerade wegen seiner geringen Toleranz (1%) und der guten Stabilität über einen weiten Temperaturbereich ist der VI MBA02040C1004 ideal für empfindliche Messungen. Er minimiert Störgrößen, die durch Schwankungen des Widerstandswerts selbst verursacht werden könnten, und trägt so zur Genauigkeit von Messsystemen bei.
Was ist der Unterschied zu einem Metallschichtwiderstand?
Der Hauptunterschied liegt in der Herstellung und der resultierenden Präzision. Bei einem Metallschichtwiderstand wird eine Metalllegierung aufgedampft, während bei einem Dünnschichtwiderstand eine extrem dünne Schicht (Nanometerbereich) eines speziellen Materials wie Nickel-Chrom aufgetragen wird. Dünnschichtwiderstände bieten typischerweise eine geringere Toleranz, einen niedrigeren Temperaturkoeffizienten und eine bessere Langzeitstabilität, was sie für präzisere Anwendungen qualifiziert.
Welche Rolle spielt der Widerstandswert von 1 MOhm in einer Schaltung?
Ein Widerstandswert von 1 MOhm (ein Megaohm) ist relativ hoch und wird häufig in Schaltungen eingesetzt, die geringe Ströme benötigen oder Spannungen auf einem hohen Niveau halten müssen. Beispiele hierfür sind Entkopplungskreise, Filter mit hoher Grenzfrequenz oder als Teil von Spannungsteilern in hochohmigen Messschaltungen, wo er zur Begrenzung von Strömen dient und oft in Verbindung mit Kondensatoren für Zeitkonstanten verantwortlich ist.
Wie wirkt sich die Leistung von 0,4 W auf die Anwendung aus?
Die angegebene Leistung von 0,4 W gibt die maximale Dauerleistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) ohne Beschädigung ableiten kann. Für die meisten Signalverarbeitungsschaltungen und Messanwendungen, bei denen die Leistungsaufnahme gering ist, ist 0,4 W ausreichend. Bei Anwendungen mit höherer Leistungsdissipation müssten Sie einen Widerstand mit höherer Leistung wählen, um Überlastung zu vermeiden.
