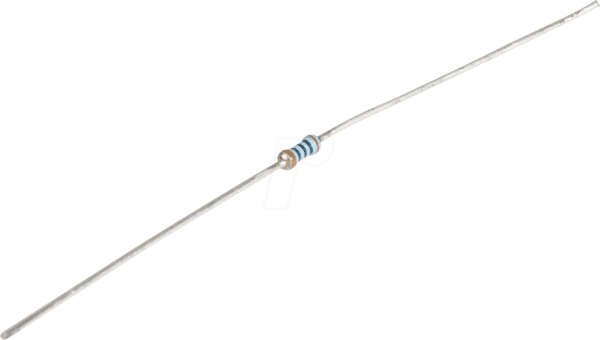

Präzisionswiderstand für anspruchsvolle Schaltungen: VI MBA02040C1001
Sie suchen einen hochpräzisen und zuverlässigen Bausteil für Ihre elektronischen Schaltungen, der eine stabile Performance unter verschiedensten Bedingungen gewährleistet? Der VI MBA02040C1001 – ein axialer Dünnschichtwiderstand mit einer Leistung von 0,4 W und einer Toleranz von 1% bei einem Widerstandswert von 1 kOhm – ist die ideale Lösung für Entwickler und Techniker, die Wert auf exakte Signalverarbeitung und langfristige Stabilität legen. Dieser Widerstand wurde speziell für Applikationen entwickelt, bei denen Abweichungen im Widerstandswert kritisch sind und zu unerwünschten Systemfehlern führen könnten.
Überlegene Präzision durch Dünnschichttechnologie
Der VI MBA02040C1001 setzt auf die fortschrittliche Dünnschichttechnologie, die ihm signifikante Vorteile gegenüber herkömmlichen Kohleschicht- oder Metallschichtwiderständen verleiht. Im Gegensatz zu diesen Verfahren, bei denen die Widerstandsschicht auf einen Keramikkern aufgetragen wird, ermöglicht die Dünnschichttechnik eine exaktere Kontrolle der Schichtdicke und Materialzusammensetzung. Dies führt zu einer inhärent höheren Präzision, geringeren Toleranzen und einer deutlich besseren Temperaturkoeffizientenstabilität.
Während Standardwiderstände oft Schwankungen in ihrem Widerstandswert erfahren, wenn sich die Umgebungstemperatur ändert, garantiert der VI MBA02040C1001 eine konsistente Performance. Diese Stabilität ist entscheidend in präzisionskritischen Anwendungen wie Messtechnik, Audioverstärkern, Filterkreisen oder Regelungssystemen, wo jede Abweichung die Genauigkeit oder Funktionalität des Gesamtsystems beeinträchtigen kann. Die 1%-Toleranz des VI MBA02040C1001 stellt sicher, dass der tatsächliche Widerstandswert stets innerhalb eines sehr engen Bereichs um den Nennwert von 1 kOhm liegt, was für wiederholgenaue Ergebnisse unerlässlich ist.
Robuste Bauweise und zuverlässige Leistung
Die axiale Bauform des VI MBA02040C1001 ermöglicht eine einfache Bestückung auf Leiterplatten und eine mechanische Stabilität, die auch bei erhöhten mechanischen Belastungen Bestand hat. Die Vergussmasse schützt die empfindliche Dünnschichtschicht zuverlässig vor Umwelteinflüssen wie Feuchtigkeit, Staub und chemischen Substanzen. Dies erhöht die Lebensdauer und Zuverlässigkeit des Bauteils erheblich, selbst in anspruchsvollen industriellen Umgebungen.
Mit einer Nennleistung von 0,4 Watt ist der VI MBA02040C1001 für eine breite Palette von Schaltungsanwendungen ausgelegt, bei denen keine übermäßig hohen Leistungsverluste auftreten. Diese Leistungsklasse ist typisch für viele Signalverarbeitungsschaltungen, Spannungs- und Stromteilern sowie für die Anpassung von Impedanzen. Die Kombination aus präziser Widerstandsfunktion und robuster Konstruktion macht ihn zu einer bevorzugten Wahl für professionelle Elektronikentwicklungen.
Vorteile des VI MBA02040C1001 im Überblick
- Höchste Präzision: Mit einer Toleranz von nur 1% gewährleistet der VI MBA02040C1001 extrem genaue Widerstandswerte, die für kritische Schaltungsfunktionen unerlässlich sind.
- Hervorragende Temperaturstabilität: Die Dünnschichttechnologie sorgt für einen geringen Temperaturkoeffizienten, was bedeutet, dass der Widerstandswert auch bei Temperaturschwankungen stabil bleibt.
- Lange Lebensdauer und Zuverlässigkeit: Die robuste axiale Bauweise mit schützender Vergussmasse schützt die Dünnschichtschicht vor Umwelteinflüssen und gewährleistet eine hohe Betriebssicherheit.
- Vielseitige Anwendbarkeit: Geeignet für präzisionskritische Anwendungen in der Messtechnik, Audioelektronik, Nachrichtentechnik und Industrieautomation.
- Einfache Integration: Die axiale Bauform ermöglicht eine unkomplizierte Montage auf Standard-Leiterplatten und ist kompatibel mit gängigen Bestückungsautomaten.
- Konsistente Leistung: Verhindert unerwünschte Signalverzerrungen oder Funktionsfehler, die durch ungenaue oder instabile Widerstandswerte verursacht werden könnten.
- Optimiert für anspruchsvolle Designs: Bietet eine kosteneffiziente Lösung für Entwickler, die Wert auf Qualität und Performance legen, ohne Kompromisse eingehen zu müssen.
Technische Spezifikationen und Materialeigenschaften
Die Grundlage für die herausragende Performance des VI MBA02040C1001 bildet die sorgfältige Auswahl der Materialien und die präzise Steuerung des Herstellungsprozesses. Die Dünnschichttechnologie nutzt Metalle wie Nickel-Chrom (NiCr) oder ähnliche Legierungen, die in extrem dünnen Schichten auf einen isolierenden Träger aufgebracht werden. Dieser Träger besteht typischerweise aus hochreinem Aluminiumoxid (Al2O3), einem Keramikmaterial mit ausgezeichneter thermischer Leitfähigkeit und elektrischer Isolation.
Die exakte Schichtdicke wird durch Verfahren wie Sputtern oder Verdampfen kontrolliert, was eine präzise Einstellung des gewünschten Widerstandswertes ermöglicht. Die anschließende Laser-Trim-Technik wird verwendet, um den Widerstandswert auf die exakten Spezifikationen, in diesem Fall 1 kOhm mit einer Toleranz von 1%, zu kalibrieren. Dies ist ein entscheidender Schritt, der die hohe Genauigkeit und Gleichmäßigkeit des Widerstandes garantiert.
Die Anschlusspins bestehen aus verzinntem Kupfer oder einer ähnlichen Legierung, die eine gute Lötbarkeit und geringen Übergangswiderstand gewährleisten. Die äußere Vergussmasse ist in der Regel ein Epoxidharz oder ein ähnliches Polymer, das robust, chemisch inert und elektrisch isolierend ist. Diese Kombination von Materialien sorgt für die Langlebigkeit und Zuverlässigkeit des Bauteils, selbst unter widrigen Umgebungsbedingungen.
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | VI MBA02040C1001 |
| Typ | Dünnschichtwiderstand |
| Bauform | Axial |
| Nennleistung | 0,4 W |
| Widerstandswert | 1 kOhm |
| Toleranz | ± 1% |
| Material Widerstandsschicht | Hochwertige Metalllegierung (typ. Nickel-Chrom) |
| Trägermaterial | Hochreines Aluminiumoxid (Keramik) |
| Anschlusstyp | Verzinnte Kupferpins für optimale Lötbarkeit |
| Vergussmasse | Schützendes Epoxidharz oder Polymer |
| Temperaturkoeffizient | Gering (typisch im Bereich von ±50 ppm/°C bis ±100 ppm/°C, genaue Werte herstellerspezifisch) |
| Max. Betriebsspannung | Entspricht der zulässigen Verlustleistung und dem Nennwert, typischerweise im Bereich von 200-300V für diese Baugröße. |
| Einsatztemperaturbereich | Typischerweise von -55°C bis +125°C oder +155°C, abhängig von der genauen Spezifikation des Herstellers. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der VI MBA02040C1001 ist aufgrund seiner präzisen und stabilen Eigenschaften ein unverzichtbarer Bestandteil in einer Vielzahl von anspruchsvollen Elektronikanwendungen:
- Messtechnik und Sensorik: In Präzisionsmessgeräten, Oszilloskopen, Multimetern und kalibrierten Prüfgeräten, wo exakte Spannungsteiler oder Signalpfade benötigt werden. Die geringe Toleranz und Temperaturstabilität sind hier von höchster Bedeutung für die Genauigkeit der Messungen.
- Audio- und Videotechnik: In hochwertigen Verstärkern, Vorverstärkern, Equalizern und Signalprozessoren, wo eine unverfälschte Signalübertragung und lineare Frequenzgänge erzielt werden müssen.
- Nachrichtentechnik und Telekommunikation: In Filtern, Schwingkreisen und Impedanzanpassungsnetzwerken, die für die Signalintegrität in Kommunikationssystemen essenziell sind.
- Industrielle Regelungstechnik: In Steuerungen, Überwachungssystemen und Automatisierungslösungen, wo zuverlässige und stabile analoge Signalverarbeitung erforderlich ist.
- Stromversorgungen und Ladegeräte: In präzisen Spannungsregelschaltungen und Ladestrombegrenzern, um eine exakte und sichere Energieversorgung zu gewährleisten.
- Forschung und Entwicklung: Als Standardkomponente in Prototypen und Entwicklungsschaltungen, bei denen die Reproduzierbarkeit von Ergebnissen eine wichtige Rolle spielt.
Die 1 kOhm Nennwertkombination mit 0,4 W Leistung ist eine weit verbreitete Konfiguration, die eine flexible Integration in verschiedenste Schaltungstopologien ermöglicht. Ob als Lastwiderstand in einem Testaufbau, als Teil eines komplexen Filterdesigns oder zur präzisen Einstellung von Arbeitspunkten, der VI MBA02040C1001 liefert durchgängig verlässliche Ergebnisse.
FAQ – Häufig gestellte Fragen zu VI MBA02040C1001 – Dünnschichtwiderstand, axial, 0,4 W, 1 kOhm, 1%
Was bedeutet die 1% Toleranz bei diesem Widerstand?
Die 1% Toleranz gibt an, dass der tatsächliche Widerstandswert des Bauteils um maximal 1% vom angegebenen Nennwert von 1 kOhm abweichen darf. Dies bedeutet, dass der Widerstandswert zwischen 990 Ohm und 1010 Ohm liegen wird. Diese hohe Präzision ist entscheidend für Anwendungen, bei denen sehr genaue Signalverarbeitung erforderlich ist.
Warum ist die Dünnschichttechnologie besser als die Kohleschichttechnologie?
Die Dünnschichttechnologie ermöglicht eine deutlich präzisere Kontrolle der Widerstandsschicht und resultiert in engeren Toleranzen, geringeren Temperaturkoeffizienten und einer besseren Langzeitstabilität im Vergleich zu Kohleschichtwiderständen. Kohleschichtwiderstände sind oft günstiger, aber weniger präzise und empfindlicher gegenüber Umwelteinflüssen.
Welche Auswirkungen hat die axiale Bauform?
Die axiale Bauform bedeutet, dass die Anschlusspins an beiden Enden des zylindrischen Widerstandskörpers angebracht sind. Dies erleichtert die Montage auf Leiterplatten, da die Pins durch Löcher gesteckt und auf der Rückseite verlötet werden. Diese Bauform ist mechanisch robust und gut für automatisierte Bestückungsprozesse geeignet.
Ist dieser Widerstand für hohe Temperaturen geeignet?
Der VI MBA02040C1001 ist für einen breiten Temperaturbereich ausgelegt, typischerweise von -55°C bis +125°C oder +155°C, abhängig von den genauen Herstellerangaben. Die Dünnschichttechnologie und die robusten Materialien tragen zur Stabilität auch bei erhöhten Temperaturen bei. Dennoch sollte die Nennleistung von 0,4 W unter Berücksichtigung der Umgebungstemperatur nicht überschritten werden, um eine Überhitzung zu vermeiden.
Wo finde ich die genauen Spezifikationen zum Temperaturkoeffizienten?
Die exakten Werte für den Temperaturkoeffizienten sind herstellerspezifisch und werden im offiziellen Datenblatt des Bauteils detailliert aufgeführt. Generell sind Dünnschichtwiderstände für ihre geringen Temperaturkoeffizienten bekannt, oft im Bereich von ±50 ppm/°C bis ±100 ppm/°C, was eine hohe Stabilität des Widerstandswertes über verschiedene Temperaturen hinweg garantiert.
Kann ich diesen Widerstand in einem Netzteil verwenden?
Ja, der VI MBA02040C1001 kann in Netzteilen eingesetzt werden, insbesondere in präzisionskritischen Teilen wie Spannungsregelschaltungen oder Filternetzwerken. Er eignet sich dort, wo exakte Spannungswerte oder eine stabile Stromregelung erforderlich sind. Bei der Dimensionierung ist die Nennleistung von 0,4 W und die maximale Betriebsspannung zu berücksichtigen.
Ist der Widerstand gegen Feuchtigkeit und Staub geschützt?
Ja, der VI MBA02040C1001 ist mit einer schützenden Vergussmasse versehen, die typischerweise aus Epoxidharz besteht. Diese Vergussmasse schirmt die empfindliche Dünnschichtschicht wirksam vor Umwelteinflüssen wie Feuchtigkeit, Staub und chemischen Substanzen ab, was zu einer erhöhten Zuverlässigkeit und Lebensdauer des Bauteils beiträgt.
