Präzise Diagnose für Netzwerkinfrastrukturen: Der VALUE 13993001 LAN Kabel Tester
Wenn die Leistung Ihres Netzwerks leidet oder Sie Probleme mit der Datenübertragung vermuten, ist eine exakte Fehlerquelle unerlässlich. Der VALUE 13993001 LAN Kabel Tester wurde speziell entwickelt, um Netzwerkprofis, IT-Administratoren und ambitionierte Heimnetzwerker schnell und zuverlässig die Ursache von Verbindungsproblemen aufzudecken. Er minimiert Ausfallzeiten und gewährleistet die Integrität Ihrer Netzwerkkabel.
Unerlässlich für professionelle Netzwerkdiagnose
In modernen IT-Umgebungen, von kleinen Büros bis hin zu großen Rechenzentren, ist eine stabile und performante Netzwerkinfrastruktur von höchster Bedeutung. Kabel sind das Rückgrat jeder Verbindung, und selbst kleinste Beschädigungen oder falsche Verdrahtungen können zu erheblichen Leistungseinbußen, Datenverlust oder vollständigen Ausfällen führen. Der VALUE 13993001 LAN Kabel Tester ist das Werkzeug der Wahl, um diese kritischen Komponenten effizient zu prüfen. Im Gegensatz zu einfachen Multimetern, die nur die Leitfähigkeit einzelner Adern messen können, bietet dieser Tester eine umfassende Analyse der gesamten Kabelstruktur, einschließlich der korrekten Belegung und möglicher Kurzschlüsse oder Unterbrechungen.
Umfassende Testmöglichkeiten für maximale Konfidenz
Die Hauptfunktion des VALUE 13993001 ist die exakte Bestimmung der Verdrahtung von Netzwerkkabeln. Dies umfasst:
- Erkennung von Kurzschlüssen: Identifiziert, ob zwei oder mehr Adern unbeabsichtigt miteinander verbunden sind, was zu Signalverlusten oder sogar zur Beschädigung von Netzwerkschnittstellen führen kann.
- Identifizierung von offenen Leitungen: Stellt sicher, dass jede Ader durchgehend verbunden ist und keine Unterbrechung aufweist, die die Signalübertragung blockiert.
- Überprüfung der Aderpaarkreuzung (Crossover): Verifiziert, ob die Adernpaare korrekt verdrillt und gemäß den Standards (T568A/T568B) belegt sind. Eine falsche Aderpaarkreuzung kann die Übertragungsrate drastisch reduzieren.
- Detektion von vertauschten Adern: Zeigt an, wenn eine Ader an der falschen Position im RJ45-Stecker terminiert ist.
- Anzeige der spezifischen Fehlerposition: Viele fortschrittliche Tester dieser Art können sogar die genaue Ader oder das Adernpaar identifizieren, das das Problem aufweist, was die Fehlersuche erheblich beschleunigt.
Strukturelle Integrität für STP und UTP Netzwerke
Der VALUE 13993001 ist universell einsetzbar und unterstützt sowohl ungeschirmte Twisted-Pair (UTP) als auch geschirmte Twisted-Pair (STP) Netzwerkkabel. Dies macht ihn zu einer flexiblen Lösung für eine Vielzahl von Netzwerkumgebungen:
- UTP (Unshielded Twisted Pair): Die gängigste Kabelart für Ethernet-Netzwerke in Büros und Haushalten. Der Tester stellt sicher, dass die Verdrillung der Adernpaare korrekt ist, um Interferenzen zu minimieren.
- STP (Shielded Twisted Pair): Bietet zusätzlichen Schutz vor elektromagnetischen Störungen (EMI) und Radiofrequenzinterferenzen (RFI). Bei STP-Kabeln ist nicht nur die korrekte Aderbelegung entscheidend, sondern auch die ordnungsgemäße Funktion der Abschirmung. Der Tester hilft dabei, die Integrität der gesamten Kabelkonstruktion zu validieren, einschließlich der Verbindung zur Erdung, falls relevant für die Funktion des Testers. Die Fähigkeit, STP-Kabel zu prüfen, ist ein entscheidender Vorteil in Umgebungen mit hoher Störanfälligkeit, wie z.B. in industriellen Anlagen oder in der Nähe von starken elektrischen Feldern.
Hochwertige Materialien und durchdachtes Design für Langlebigkeit und Bedienkomfort
Die Zuverlässigkeit eines Messgeräts hängt maßgeblich von seiner Konstruktion ab. Der VALUE 13993001 ist aus robusten Materialien gefertigt, die eine lange Lebensdauer auch im professionellen Einsatz gewährleisten. Das Gehäuse ist so konzipiert, dass es Stößen und alltäglicher Beanspruchung standhält. Die RJ45-Anschlüsse sind präzise gefertigt, um eine sichere und stabile Verbindung mit den zu testenden Kabeln zu ermöglichen. Die Bedienung ist intuitiv gestaltet, um auch Anwendern mit weniger Erfahrung eine unkomplizierte Handhabung zu ermöglichen. Klare Indikatoren und gut lesbare Anzeigen leiten den Benutzer schnell zum gewünschten Ergebnis.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Detail |
|---|---|
| Modellbezeichnung | VALUE 13993001 |
| Primäre Funktion | LAN Kabeltester für Netzwerkkabel |
| Anschlusstyp | RJ45 |
| Unterstützte Kabeltypen | STP (Shielded Twisted Pair) und UTP (Unshielded Twisted Pair) |
| Testfunktionen | Kurzschluss-Detektion, Offene-Leitung-Detektion, Aderpaar-Überprüfung (Belegung, Kreuzung), Vertauschte-Adern-Erkennung |
| Stromversorgung | Typischerweise 9V Blockbatterie (nicht im Lieferumfang enthalten, separates Zubehör) |
| Gehäusematerial | Hochwertiger, stoßfester ABS-Kunststoff für Langlebigkeit und sichere Handhabung |
| Display/Indikation | LED-basierte Anzeige zur klaren Darstellung der Testergebnisse. Integrierte Statusleuchten für jede Ader und Funktion. |
| Dimensionen & Gewicht | Kompakte Bauform, leicht und ergonomisch für den mobilen Einsatz. Präzise Abmessungen optimiert für Handlichkeit. |
| Zertifizierungen & Normen | Konformität mit relevanten Industrienormen für Netzwerktester (Qualitätssicherung). |
Intuitive Bedienung und klare Fehleranzeige

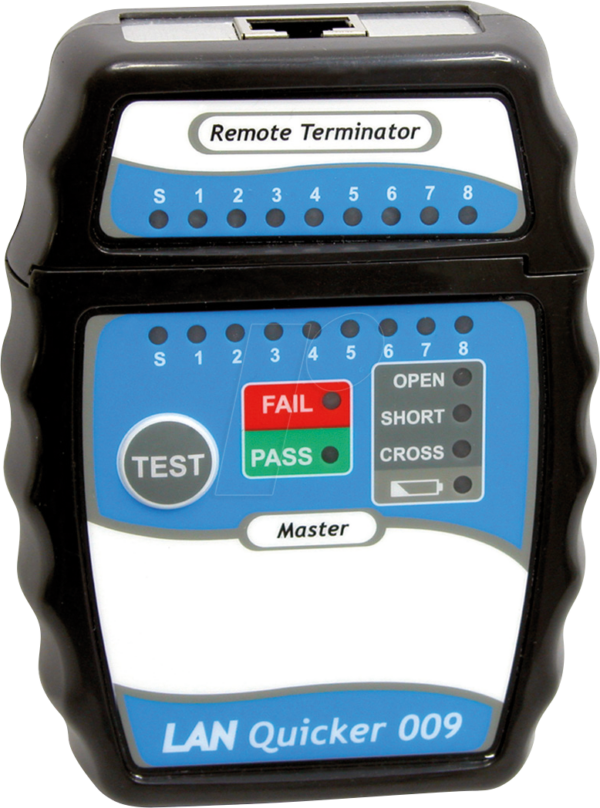

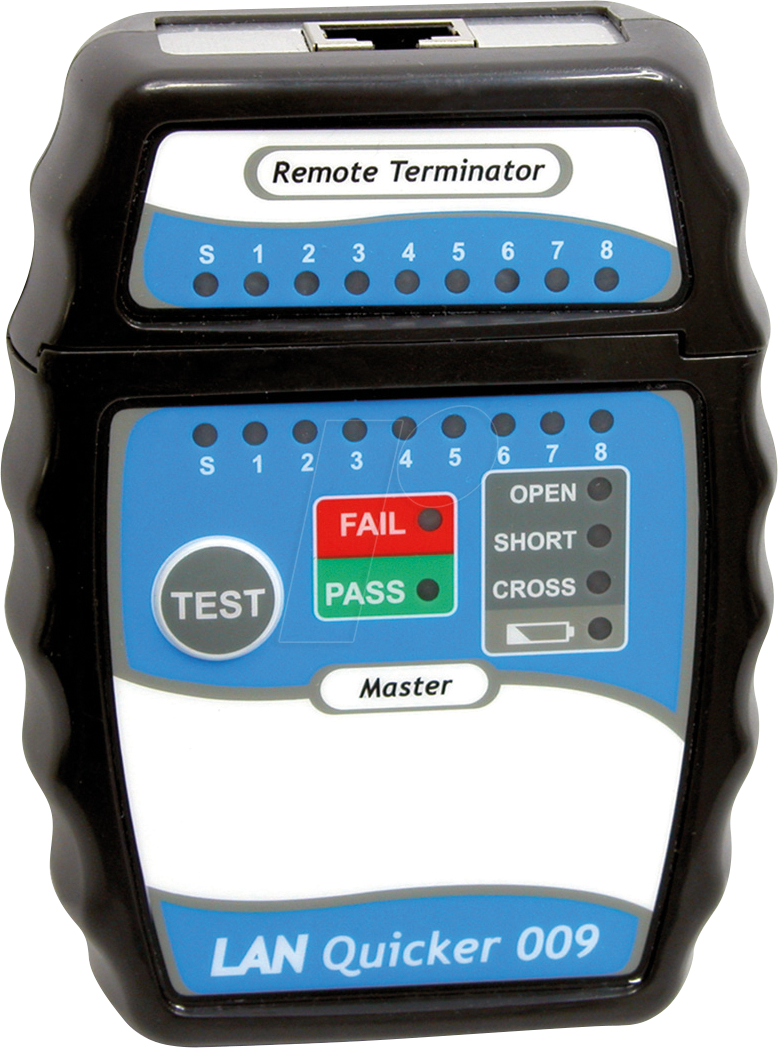

Der VALUE 13993001 zeichnet sich durch eine unkomplizierte Bedienphilosophie aus. Das Testgerät besteht aus zwei Einheiten: einer Master- und einer Remote-Einheit. Dies ermöglicht das Testen von Kabeln, die bereits installiert sind, da eine Einheit am einen Ende und die andere am anderen Ende angeschlossen werden kann. Nach dem Einstecken des zu prüfenden Kabils in die entsprechenden Buchsen und dem Einschalten des Geräts führt der Tester automatisch eine vollständige Kabelanalyse durch. Die Ergebnisse werden über eine Reihe von LEDs auf der Master-Einheit visualisiert. Jede LED repräsentiert eine spezifische Ader des RJ45-Steckers oder eine bestimmte Testfunktion. Wenn eine Ader beispielsweise offen ist oder einen Kurzschluss aufweist, leuchtet die entsprechende LED nicht oder zeigt einen Fehlerzustand an, was eine sofortige visuelle Bestätigung des Problems liefert. Dies ist ein signifikanter Vorteil gegenüber Geräten, die nur eine einfache Durchgangsprüfung ermöglichen und keine detaillierte Fehlerlokalisierung bieten.
Anwendungsgebiete: Wo der VALUE 13993001 unverzichtbar ist
Die Einsatzmöglichkeiten des VALUE 13993001 sind vielfältig und reichen von der Installation neuer Netzwerke bis hin zur Wartung bestehender Infrastrukturen:
- Netzwerkinstallationen: Überprüfung jeder neu verlegten Netzwerkverbindung, um sicherzustellen, dass sie korrekt verdrahtet ist, bevor sie in Betrieb genommen wird. Dies verhindert kostspielige Nacharbeiten.
- Fehlerbehebung (Troubleshooting): Schnelle Identifizierung der Ursache von langsamen Verbindungen, intermittierenden Ausfällen oder fehlenden Netzwerkzugängen.
- Wartung und Prüfung von Rack-Verkabelungen: Testen von Patch-Panels und Kabeln im Serverraum, um die Zuverlässigkeit der zentralen Netzwerkverteilung zu gewährleisten.
- Qualitätssicherung bei der Kabelfertigung: Einsatz in Produktionsumgebungen zur Endkontrolle von hergestellten Netzwerkkabeln.
- IT-Support und Field Service: Für Techniker, die vor Ort Netzwerkkabel prüfen und reparieren müssen, ist der Tester ein unverzichtbares Werkzeug.
- Heimnetzwerk-Optimierung: Auch anspruchsvolle Heimanwender können mit diesem Gerät ihre Netzwerkkabel überprüfen und Probleme in ihrer Heimnetzwerk-Infrastruktur beheben.
Informationsgewinn durch detaillierte Analyse
Der VALUE 13993001 geht über eine reine Durchgangsprüfung hinaus. Durch die detaillierte Analyse der Aderbelegung und die Erkennung von spezifischen Fehlerarten liefert er wertvolle Informationen, die für die effektive Fehlerbehebung unerlässlich sind. Die Fähigkeit, sowohl UTP- als auch STP-Kabel zu prüfen, erweitert seine Anwendbarkeit signifikant und macht ihn zu einem universellen Werkzeug für nahezu jede Netzwerkumgebung. Die klare Darstellung der Testergebnisse mittels LEDs minimiert Interpretationsspielraum und beschleunigt den Diagnoseprozess erheblich. Anstatt aufwendige manuelle Tests durchführen zu müssen, erhalten Sie mit diesem Gerät eine sofortige und präzise Auskunft über den Zustand Ihrer Netzwerkkabel.
FAQ – Häufig gestellte Fragen zu VALUE 13993001 – LAN Kabel Tester, RJ45, STP / UTP
Kann ich mit diesem Tester auch Netzwerkkabel mit anderen Steckertypen als RJ45 prüfen?
Nein, der VALUE 13993001 ist spezifisch für Netzwerkkabel mit RJ45-Anschlüssen konzipiert. Für andere Steckertypen wie RJ11 (Telefonkabel) wären separate Testgeräte erforderlich.
Wie wird der Tester mit Strom versorgt?
Der Tester wird üblicherweise mit einer 9V Blockbatterie betrieben. Diese ist in der Regel nicht im Lieferumfang enthalten und muss separat erworben werden.
Ist der Tester für den Einsatz im Außenbereich oder unter rauen Bedingungen geeignet?
Der Tester ist aus robustem ABS-Kunststoff gefertigt und für den alltäglichen professionellen Einsatz konzipiert. Für extreme Umgebungsbedingungen wie direkte Witterungseinflüsse oder sehr hohe Staubbelastung sind jedoch spezielle, robuster ausgelegte Geräte erforderlich.
Was bedeutet STP und UTP und warum ist es wichtig, beides testen zu können?
UTP steht für Unshielded Twisted Pair und ist die gebräuchlichste Form von Netzwerkkabeln. STP steht für Shielded Twisted Pair und bietet zusätzlichen Schutz vor elektromagnetischen Störungen. Da in vielen modernen Installationen, insbesondere in industriellen oder stark störungsbehafteten Umgebungen, STP-Kabel zum Einsatz kommen, ist die Unterstützung beider Typen für eine umfassende Diagnose unerlässlich.
Wie genau ist die Fehlerlokalisierung mit diesem Tester?
Der Tester identifiziert die spezifischen Fehler einer einzelnen Ader oder eines Adernpaares. Dies beinhaltet die genaue Anzeige, welche Ader betroffen ist (z.B. Ader 1, Ader 2 etc.) und welche Art von Fehler vorliegt (Kurzschluss, Unterbrechung). Dies ermöglicht eine schnelle und gezielte Reparatur.
Benötige ich zwei Personen, um ein Kabel zu testen?
Nicht zwingend. Der Tester besteht aus einer Master- und einer Remote-Einheit. Sie können eine Einheit am einen Ende des Kabels und die andere am anderen Ende anschließen. Dies ermöglicht das Testen bereits installierter Kabel, selbst wenn die Endpunkte weit voneinander entfernt sind. Eine Person kann den Test durchführen, indem sie die Einheiten entsprechend platziert.
Welche Informationen liefert der Tester, wenn ein Kabel korrekt verdrahtet ist?
Wenn das Kabel korrekt verdrahtet ist und keine Fehler aufweist, werden alle entsprechenden LEDs auf der Master-Einheit sequenziell aufleuchten oder eine Bestätigungsmeldung anzeigen. Dies signalisiert, dass die Verbindung gemäß den Netzwerknormen fehlerfrei ist.
