Überlastrelais: Ihr Schutzschild für elektrische Maschinen und Anlagen
Bei Lan.de verstehen wir die kritische Rolle, die Überlastrelais in modernen Elektroinstallationen spielen. Ob für den Schutz von Elektromotoren in industriellen Anlagen, in der Gebäudeautomation oder in spezialisierten Anwendungen – unsere sorgfältig ausgewählte Palette an Überlastrelais bietet Ihnen maßgeschneiderte Lösungen. Wir haben unser Sortiment darauf ausgelegt, die Bedürfnisse von Ingenieuren, Technikern und verantwortlichen Einkäufern zu erfüllen, die Wert auf Zuverlässigkeit, Präzision und Sicherheit legen. Entdecken Sie ein breites Spektrum an thermischen, elektronischen und motorschutzrelais, die für verschiedenste Leistungsbereiche und Umgebungsbedingungen konzipiert sind.
Worauf Sie beim Kauf von Überlastrelais achten müssen
Die Auswahl des richtigen Überlastrelais ist entscheidend für die Langlebigkeit und Betriebssicherheit Ihrer elektrischen Anlagen. Neben dem offensichtlichen Kriterium der Strombelastbarkeit gibt es eine Reihe weiterer Faktoren, die Ihre Entscheidung maßgeblich beeinflussen sollten:
- Bauart und Montagemöglichkeit: Überlastrelais werden in verschiedenen Bauformen angeboten. Einige sind direkt an Schütze montierbar (Direktanbau), während andere über separate Montageadapter oder Schienen befestigt werden. Berücksichtigen Sie den verfügbaren Platz in Ihrer Schaltanlage und die Kompatibilität mit vorhandenen Komponenten.
- Schutzschaltungen und Funktionen: Achten Sie auf spezifische Schutzfunktionen wie Phasenausfallerkennung, Kurzschlussschutz und Übertemperaturschutz. Elektronische Überlastrelais bieten oft erweiterte Diagnosemöglichkeiten und Einstellungsflexibilität.
- Einstellbereich und Genauigkeit: Der Einstellbereich des Nennbetriebsstroms (In) muss exakt auf den Nennstrom des zu schützenden Motors oder Verbrauchers abgestimmt sein. Die Genauigkeit des Relais beeinflusst die Sensitivität und damit die Effektivität des Schutzes.
- Auslöseklasse: Die Auslöseklasse (z.B. Klasse 10, Klasse 20) gibt an, wie schnell das Relais unter verschiedenen Überlastbedingungen auslöst. Klasse 10 ist für die meisten Standardanwendungen ausreichend, während höhere Klassen für schnellere Ansprechzeiten bei schweren Anlaufströmen erforderlich sein können.
- Umgebungsbedingungen: Berücksichtigen Sie die Einsatzumgebung hinsichtlich Temperatur, Feuchtigkeit, Vibration und Staub. Viele Überlastrelais sind für spezielle Umgebungsbedingungen zertifiziert (z.B. nach IP-Schutzarten).
- Zertifizierungen und Normen: Stellen Sie sicher, dass die Überlastrelais den relevanten nationalen und internationalen Normen entsprechen, wie beispielsweise der DIN EN 60947-4-1 für Niederspannungsschaltgeräte.
- Hersteller und Qualität: Renommierte Hersteller wie Siemens, Schneider Electric, Eaton oder ABB bieten in der Regel eine höhere Qualität und Zuverlässigkeit. Die Verwendung von qualitativ hochwertigen Komponenten minimiert Ausfallzeiten und Wartungskosten.
- Anschlussart: Prüfen Sie, ob das Relais Schraubklemmen, Federklemmen oder andere Anschlussarten bietet, die zu Ihren Verdrahtungsvorgaben passen.
Typen von Überlastrelais im Überblick
Das Angebot an Überlastrelais lässt sich grob in verschiedene Kategorien einteilen, die sich in ihrer Funktionsweise und ihren Einsatzmöglichkeiten unterscheiden:
Thermische Überlastrelais

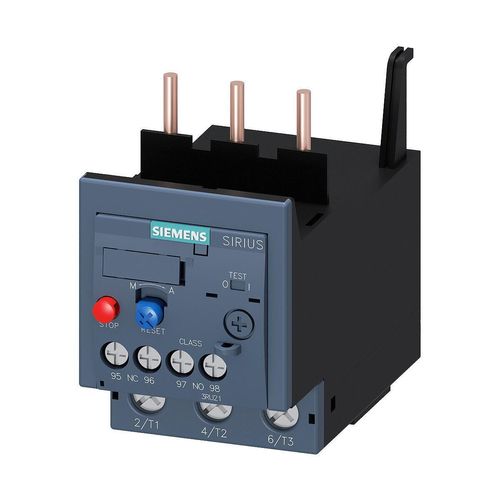

Thermische Überlastrelais sind die klassische und weit verbreitetste Form des Motorschutzes. Sie arbeiten nach dem Bimetallprinzip: Ein Bimetallstreifen erwärmt sich durch den Stromfluss zum Motor. Bei Überlastung dehnt sich der Streifen aus und löst einen Schalter aus, der den Stromkreis unterbricht. Sie sind robust, kostengünstig und bieten eine gute Schutzfunktion für die meisten Standardanwendungen. Wichtige Eigenschaften sind die Auslöseklasse und die Möglichkeit der manuellen oder automatischen Wiederinbetriebnahme.
Elektronische Überlastrelais

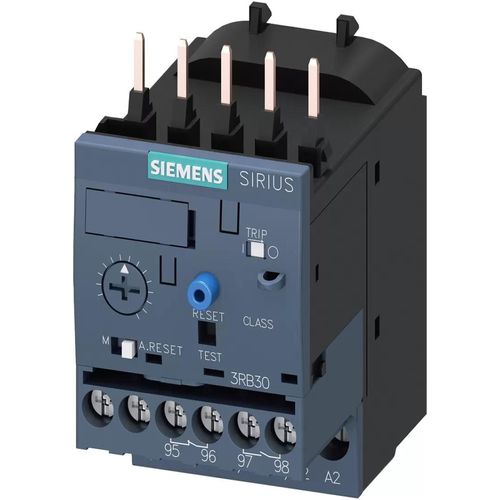

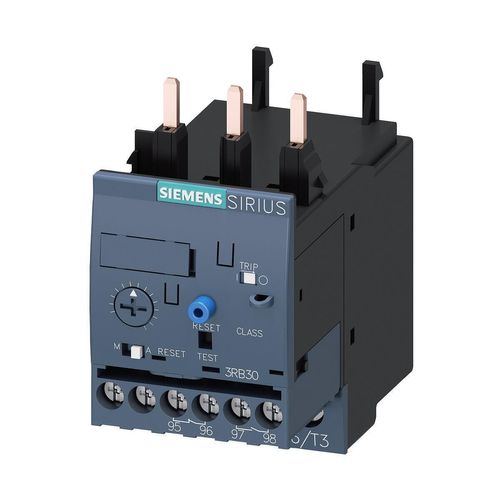

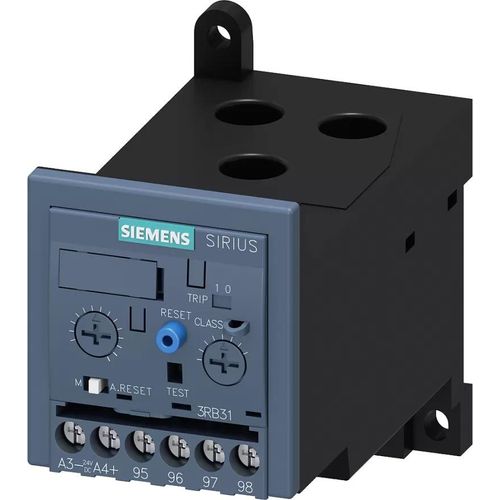

Elektronische Überlastrelais bieten eine deutlich höhere Präzision und Flexibilität. Sie nutzen elektronische Sensoren zur Strommessung und integrierte Mikrocontroller zur Auswertung. Dies ermöglicht detailliertere Schutzfunktionen wie Phasenausfall-, Kurzschluss- und Erdschlusserkennung. Viele Modelle bieten Diagnosefunktionen, einstellbare Auslösecharakteristiken und Kommunikationsschnittstellen für die Integration in Leitsysteme (z.B. über IO-Link oder Profibus). Sie sind besonders geeignet für anspruchsvolle Anwendungen, bei denen eine hohe Verfügbarkeit und detaillierte Überwachung erforderlich ist.
Motorschutzrelais
Der Begriff Motorschutzrelais ist oft ein Sammelbegriff, der sowohl thermische als auch elektronische Überlastrelais umfasst, die spezifisch für den Schutz von Elektromotoren konzipiert sind. Sie sind darauf ausgelegt, Motoren effektiv vor Schäden durch Überlastung, Kurzschluss oder Phasenausfall zu bewahren. Moderne Motorschutzrelais sind häufig als Teil von Motorstartern oder als eigenständige Einheiten erhältlich und bieten vielfältige Einstell- und Überwachungsoptionen.
Vergleichstabelle: Wichtige Kriterien für Überlastrelais
| Kriterium | Beschreibung | Bedeutung für die Auswahl | Typische Werte/Beispiele |
|---|---|---|---|
| Nennbetriebsstrom (In) | Maximaler kontinuierlicher Strom, den das Relais bei Nennbedingungen führen kann. | Muss auf den Nennstrom des zu schützenden Motors abgestimmt sein. | 0.3 – 1.2 A, 1.6 – 6.5 A, 6 – 25 A |
| Einstellbereich | Der Bereich, in dem der Nennbetriebsstrom manuell eingestellt werden kann. | Ermöglicht präzise Anpassung an den Motorstrom. | ± 10% des eingestellten Wertes |
| Auslöseklasse | Zeigt die Ansprechzeit bei Überlast an. Klasse 10 bedeutet, dass das Relais innerhalb von 10 Sekunden bei 6x In auslöst. | Entscheidend für den Schutz bei verschiedenen Anlaufcharakteristiken (z.B. Direktstart, Stern-Dreieck). | Klasse 10, Klasse 10A, Klasse 20, Klasse 30 |
| Anzahl der Hilfskontakte | Anzahl der Schaltkontakte zur Signalübertragung (z.B. für Störmeldung, Schütz-Ansteuerung). | Wichtig für die Integration in Steuerungs- und Überwachungssysteme. | 1 Schließer (NO) + 1 Öffner (NC), 2 Öffner (NC), etc. |
| Schutzfunktionen | Spezifische Schutzmechanismen wie Phasenausfall-, Kurzschluss-, Erdschluss- oder Übertemperaturschutz. | Erhöht die Sicherheit und schützt vor vielfältigen Störungsursachen. | Phasenausfallerkennung, Kurzschlussschutz (typ. 7-13 x In), Erdschutz |
| Montageart | Art der Befestigung des Relais in der Schaltanlage. | Kompatibilität mit vorhandenen Komponenten und Platzverhältnissen. | Direktanbau an Schütz, Hutschienenmontage (35mm), Aufputzmontage |
| Zertifizierungen | Erfüllung relevanter Normen und Industriestandards. | Garantie für Sicherheit und Konformität, insbesondere im industriellen Umfeld. | IEC/EN 60947-4-1, UL, CSA, ATEX (für explosionsgefährdete Bereiche) |
| Umweltbedingungen | Betriebstemperatur, Schutzart (IP), Beständigkeit gegen Vibration. | Sicherstellung der Funktion auch unter widrigen Bedingungen. | -25°C bis +60°C, IP20, IP54 |
Fortschrittliche Schutzkonzepte und Branchenstandards
Überlastrelais sind mehr als nur einfache Strombegrenzer. Moderne Geräte integrieren fortschrittliche Schutzkonzepte, die auf den neuesten Erkenntnissen der Elektrotechnik basieren. Die Einhaltung von Normen wie der IEC/EN 60947-4-1 ist für den sicheren Einsatz unerlässlich und gewährleistet eine standardisierte Leistung und Kompatibilität. Für spezielle Umgebungen, wie explosionsgefährdete Bereiche (ATEX-Zonen), sind zertifizierte Überlastrelais mit speziellen Gehäusekonstruktionen und Entkopplungsmechanismen erforderlich, um Funkenbildung und damit Zündgefahren zu vermeiden.
Bei elektronischen Überlastrelais gewinnt die IO-Link Technologie zunehmend an Bedeutung. Sie ermöglicht eine bidirektionale digitale Kommunikation zwischen Sensor/Aktuator und Leitsystem. Dies eröffnet Möglichkeiten zur Fernkonfiguration, Diagnose und Zustandsüberwachung in Echtzeit. Solche Systeme ermöglichen eine proaktive Wartung und reduzieren ungeplante Stillstandszeiten erheblich. Die Wahl des richtigen Schutzgrades (IP-Schutzart) ist ebenfalls entscheidend, um die Langlebigkeit des Relais vor Staub, Wasser und anderen Umwelteinflüssen zu schützen.
Die Energieeffizienz spielt auch bei Überlastrelais eine Rolle. Obwohl der direkte Energieverbrauch des Relais gering ist, kann ein korrekt eingestelltes und funktionierendes Überlastrelais durch die Vermeidung von Motorüberhitzung und damit verbundenen Schäden zu einer höheren Gesamteffizienz der Anlage beitragen. Die präzise Erfassung von Fehlerströmen, wie sie elektronische Überlastrelais ermöglichen, trägt zudem zur Sicherheit und Zuverlässigkeit bei.
FAQ – Häufig gestellte Fragen zu Überlastrelais
Was ist der Unterschied zwischen einem thermischen und einem elektronischen Überlastrelais?
Thermische Überlastrelais nutzen Bimetallstreifen zur Strommessung und sind mechanisch gesteuert. Sie sind kostengünstig und robust, bieten aber weniger Einstellmöglichkeiten und Diagnosefunktionen. Elektronische Überlastrelais verwenden elektronische Sensoren und Mikrocontroller, was präzisere Einstellungen, erweiterte Schutzfunktionen (wie Phasenausfallerkennung) und Diagnosemöglichkeiten ermöglicht.
Welche Auslöseklasse benötige ich für meinen Motor?
Die Wahl der Auslöseklasse hängt von der Anlaufcharakteristik des Motors ab. Klasse 10 ist für die meisten Standardmotoren mit normalen Anlaufströmen geeignet. Bei Motoren mit längeren Anlaufzeiten oder sehr hohen Anlaufströmen können Klasse 20 oder 30 erforderlich sein, um ein ungewolltes Auslösen während des Hochfahrens zu verhindern.
Muss ein Überlastrelais immer mit einem Schütz kombiniert werden?
Ja, in den meisten industriellen Anwendungen werden Überlastrelais mit Schützen kombiniert. Das Überlastrelais überwacht den Stromkreis des Motors und löst bei einer Störung aus, wodurch das Schütz den Motor vom Stromnetz trennt. Es gibt auch integrierte Motorstarter, die Schütz und Überlastrelais in einer Einheit vereinen.
Was bedeutet Phasenausfallerkennung bei einem Überlastrelais?
Die Phasenausfallerkennung ist eine Funktion, die bei elektronischen Überlastrelais vorhanden ist. Sie erkennt, wenn eine der drei Phasen im Stromnetz ausfällt. Dies ist wichtig, da ein Motor bei nur zwei Phasen mit einem Phasenausfall oft überlastet wird und beschädigt werden kann. Das Relais löst in diesem Fall aus, um den Motor zu schützen.
Kann ich ein Überlastrelais für Gleichstrommotoren verwenden?
Standard-Überlastrelais sind für Wechselstromanwendungen konzipiert. Für Gleichstrommotoren sind spezielle Schutzvorrichtungen erforderlich, die auf die Charakteristik von Gleichstrom ausgelegt sind. Diese sind in unserem Sortiment möglicherweise separat geführt oder erfordern spezifische Beratung.
Wie wird die Stromstärke für das Überlastrelais richtig eingestellt?
Die Stromstärke wird am Überlastrelais auf den Nennbetriebsstrom (In) des zu schützenden Motors eingestellt. Dieser Wert ist auf dem Typenschild des Motors angegeben. Achten Sie darauf, den Einstellbereich des Relais zu berücksichtigen und die Einstellung präzise vorzunehmen.
Welche Bedeutung haben Hilfskontakte am Überlastrelais?
Hilfskontakte (Schließer und Öffner) am Überlastrelais dienen zur Signalübertragung. Sie können verwendet werden, um eine Störmeldung an eine Steuerung zu senden, eine Warnleuchte zu aktivieren oder die Hauptstromversorgung zu unterbrechen. Sie sind wichtig für die Integration des Überlastschutzes in größere Automatisierungssysteme.
