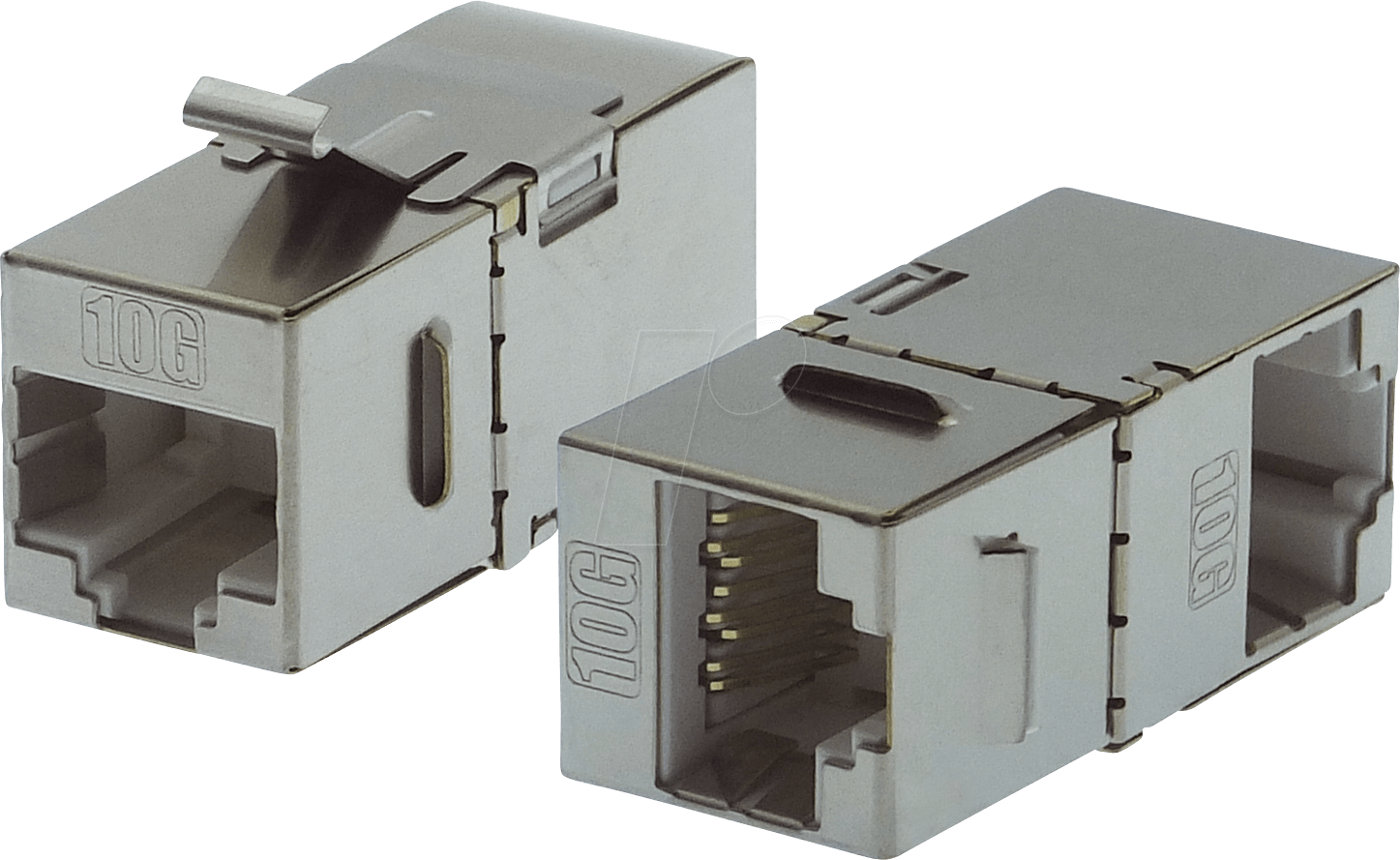

Perfekte Netzwerkverbindungen für anspruchsvolle Umgebungen: TTL 1806 Cat.6A Keystone Jack
Für Fachleute, die höchste Ansprüche an die Leistung und Zuverlässigkeit ihrer Netzwerkinfrastruktur stellen, bietet der TTL 1806 Cat.6A 90°/180° Buchse/Buchse Keystone Jack eine überzeugende Lösung. Dieses Präzisionsbauteil minimiert Signalverluste und maximiert die Datenübertragungsraten, selbst unter anspruchsvollsten Bedingungen. Ideal für Systemintegratoren, IT-Administratoren und Heimnetzwerk-Enthusiasten, die eine robuste und zukunftssichere Verkabelung realisieren möchten.
Maximale Flexibilität und Leistung mit Cat.6A Standard
Der TTL 1806 Keystone Jack ist konzipiert, um die Spezifikationen des Cat.6A Standards präzise zu erfüllen und zu übertreffen. Dies garantiert eine Datenübertragung mit einer Bandbreite von bis zu 10 Gigabit Ethernet über eine Distanz von 100 Metern, bei einer Frequenz von 500 MHz. Diese Leistungsfähigkeit ist entscheidend für bandbreitenintensive Anwendungen wie 4K/8K-Videostreaming, virtuelle Realität, High-Performance-Computing und die Anbindung von Servern in Rechenzentren. Die 90°/180° Ausrichtung der Buchsen ermöglicht eine optimale Kabelverlegung in beengten Umgebungen und an Wanddosen, wodurch Knicke vermieden und die Signalintegrität gewahrt wird.
Konstruktion und Material für überragende Signalqualität
Das Herzstück des TTL 1806 Keystone Jacks bildet seine durchdachte Konstruktion. Die Kontakte sind aus hochwertigem Kupfer gefertigt und präzise vergoldet, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Ausführung minimiert den Übergangswiderstand und schützt vor Umwelteinflüssen, die die Signalqualität beeinträchtigen könnten. Das Gehäuse besteht aus robustem, flammhemmendem ABS-Kunststoff, der nicht nur Langlebigkeit sichert, sondern auch die Einhaltung strenger Brandschutzbestimmungen gewährleistet. Die kompakte Bauform erlaubt eine hohe Packungsdichte in Patch-Panels und Unterputzdosen, ohne Kompromisse bei der Leistung einzugehen.
Vorteile des TTL 1806 Cat.6A Keystone Jacks
- Unerreichte Bandbreite: Unterstützt 10 Gigabit Ethernet bei 500 MHz für zukunftssichere Netzwerke.
- Flexible Installation: 90°/180° Ausrichtung der Buchsen ermöglicht optimierte Kabelverlegung in jeder Einbausituation.
- Robustes Design: Gehäuse aus flammhemmendem ABS-Kunststoff für Langlebigkeit und Sicherheit.
- Hohe Signalintegrität: Vergoldete Kupferkontakte für minimale Signalverluste und maximale Leitfähigkeit.
- Einfache Installation: Werkzeuglose oder werkzeugunterstützte Montage je nach Anwendung und Werkzeugverfügbarkeit (Details entnehmen Sie bitte der technischen Dokumentation).
- Breite Kompatibilität: Passt in Standard-Keystone-Ausschnitte für vielseitige Einsatzmöglichkeiten.
- Optimale Schirmung: Unterstützt die für Cat.6A essenzielle Schirmung zur Vermeidung von Übersprechen und elektromagnetischen Interferenzen (EMI).
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | TTL 1806 – Cat.6A 90°/180° Buchse/Buchse Keystone Jack |
| Netzwerkstandard | Category 6A (Cat.6A) |
| Übertragungsrate | Bis zu 10 Gigabit Ethernet (10GBASE-T) |
| Frequenzbandbreite | Bis zu 500 MHz |
| Anschlusstyp | 2x Keystone Buchse (Buchse auf Buchse) |
| Kabelabschluss | Geeignet für AWG 22-26, solide und flexible Leiter; werkzeuglose oder werkzeugunterstützte IDC-Schneidklemmen (Herstellerangabe beachten) |
| Gehäusematerial | ABS Kunststoff, flammhemmend |
| Kontaktmaterial | Kupferlegierung, vergoldet (typischerweise 50µ-Zoll oder höher) |
| Schirmung | Unterstützt UTP (Unshielded Twisted Pair) oder STP (Shielded Twisted Pair) je nach Patch-Panel und Verkabelungssystem; Jack ist für verbesserte EMI-Resistenz ausgelegt. |
| Montage | Standard Keystone-Montageausschnitt (z.B. 14.9 mm x 19.3 mm) |
| Abmessungen (ca.) | Standard Keystone-Größe; Tiefe hängt vom Kabeldurchmesser und der Winkelung ab. |
| Betriebstemperatur | Typischerweise -10°C bis +60°C |
| Lagerungstemperatur | Typischerweise -40°C bis +70°C |
| Luftfeuchtigkeit | Typischerweise 5% bis 95% nicht kondensierend |
| Zertifizierungen | Erfüllt oder übertrifft EIA/TIA-568-C.2 Standards für Cat.6A; ggf. UL, CE, RoHS (Herstellerangaben prüfen) |
| Einsatzgebiete | Strukturierte Verkabelung in Büros, Rechenzentren, Heimnetzwerken, Industrieanwendungen, A/V-Systemen. |
Anwendungsgebiete und Installation
Der TTL 1806 Keystone Jack ist ein integraler Bestandteil einer leistungsfähigen Netzwerkinfrastruktur. Seine Buchse-zu-Buchse-Konfiguration ermöglicht die einfache Erweiterung oder Verbindung bestehender Netzwerkkabel. Dies ist besonders nützlich in Szenarien, in denen ein Kabel von einem zentralen Punkt zu einem Arbeitsplatz oder Gerät verlegt wurde und dort eine weitere Buchse benötigt wird, um beispielsweise einen Switch oder eine Workstation anzuschließen. Die 90°/180° Designoption bietet Flexibilität bei der Verlegung von Netzwerkkabeln in engen Verteilerkästen, Wandmontagegehäusen oder hinter Möbeln, wo Standard-90°-Winkel zu sperrig wären. Die Installation ist für erfahrene Techniker intuitiv gestaltet, oft mit farbcodierten IDC-Schneidklemmen zur einfachen Zuordnung der Adernpaare gemäß TIA/EIA-568-Standard A oder B.
Qualität und Zuverlässigkeit für anspruchsvolle Netzwerke
In der heutigen datengetriebenen Welt ist die Stabilität und Geschwindigkeit des Netzwerks kein Luxus mehr, sondern eine Notwendigkeit. Der TTL 1806 Cat.6A Keystone Jack wurde entwickelt, um diesen Anforderungen gerecht zu werden. Durch die präzise Fertigung und die Verwendung hochwertiger Materialien wird sichergestellt, dass Ihre Datenverbindungen stabil und mit minimalen Störungen bleiben. Dies reduziert Ausfallzeiten und erhöht die Effizienz, was sich direkt auf die Produktivität und die Kundenzufriedenheit auswirkt. Die Investition in Cat.6A-zertifizierte Komponenten wie diesen Keystone Jack ist eine Investition in die Zukunftsfähigkeit Ihrer Netzwerkinfrastruktur.
FAQ – Häufig gestellte Fragen zu TTL 1806 – Cat.6A 90°/180° Buchse/Buchse Keystone Jack
Was ist der Hauptvorteil der Cat.6A Klassifizierung?
Die Cat.6A Klassifizierung garantiert eine Datenübertragungsgeschwindigkeit von bis zu 10 Gigabit Ethernet über eine Distanz von 100 Metern bei einer Frequenz von 500 MHz. Dies ist doppelt so schnell wie bei Cat.6 und bietet somit eine deutlich höhere Bandbreite für zukunftssichere Anwendungen und höhere Anforderungen.
Welche Vorteile bietet die 90°/180° Flexibilität des Keystone Jacks?
Die 90°/180° Ausrichtung ermöglicht eine flexible und platzsparende Kabelverlegung. Sie ist besonders nützlich in Umgebungen mit begrenztem Raum, wie z.B. in engen Patch-Panels, Wanddosen oder hinter Möbeln, wo Standard-90°-Anschlüsse zu sperrig wären und Knicke verursachen könnten.
Ist dieser Keystone Jack für Heimnetzwerke oder nur für professionelle Umgebungen geeignet?
Der TTL 1806 Keystone Jack ist für beide Umgebungen geeignet. Während er die Anforderungen professioneller Rechenzentren und Büros erfüllt, bietet er auch anspruchsvollen Heimnetzwerk-Enthusiasten die Möglichkeit, ihre Infrastruktur auf den neuesten Stand zu bringen und höchste Leistung zu erzielen.
Welche Art von Kabeln können mit diesem Keystone Jack verbunden werden?
Dieser Keystone Jack ist für die Verwendung mit Cat.6A-Kabeln konzipiert. Er unterstützt sowohl massive als auch flexible Leiter mit einem Durchmesser von AWG 22 bis AWG 26 und ist mit den entsprechenden IDC-Schneidklemmen für eine sichere Verbindung ausgestattet.
Ist eine spezielle Werkzeugausstattung für die Installation notwendig?
Die Installation des TTL 1806 Keystone Jacks kann je nach Ausführung der IDC-Schneidklemmen werkzeuglos oder mit spezifischen Crimp- oder Schneidwerkzeugen erfolgen. Eine detaillierte Installationsanleitung liegt dem Produkt bei oder ist vom Hersteller erhältlich.
Wie gewährleistet der Keystone Jack eine hohe Signalqualität und minimiert Störungen?
Die hohe Signalqualität wird durch die Verwendung von hochwertigen, vergoldeten Kupferkontakten erreicht, die eine optimale Leitfähigkeit und Korrosionsbeständigkeit bieten. Das robuste Gehäuse und die präzise Konstruktion helfen zudem, Übersprechen und elektromagnetische Interferenzen (EMI) zu minimieren, insbesondere bei der ordnungsgemäßen Installation und Erdung.
Ist der Keystone Jack mit anderen Netzwerkkomponenten kompatibel?
Ja, der TTL 1806 Keystone Jack ist für die Montage in Standard-Keystone-Ausschnitten konzipiert, die in den meisten Patch-Panels, Keystone-Blöcken und Wanddosen üblich sind. Er ist konform mit den relevanten Branchenstandards, was eine breite Kompatibilität sicherstellt.
