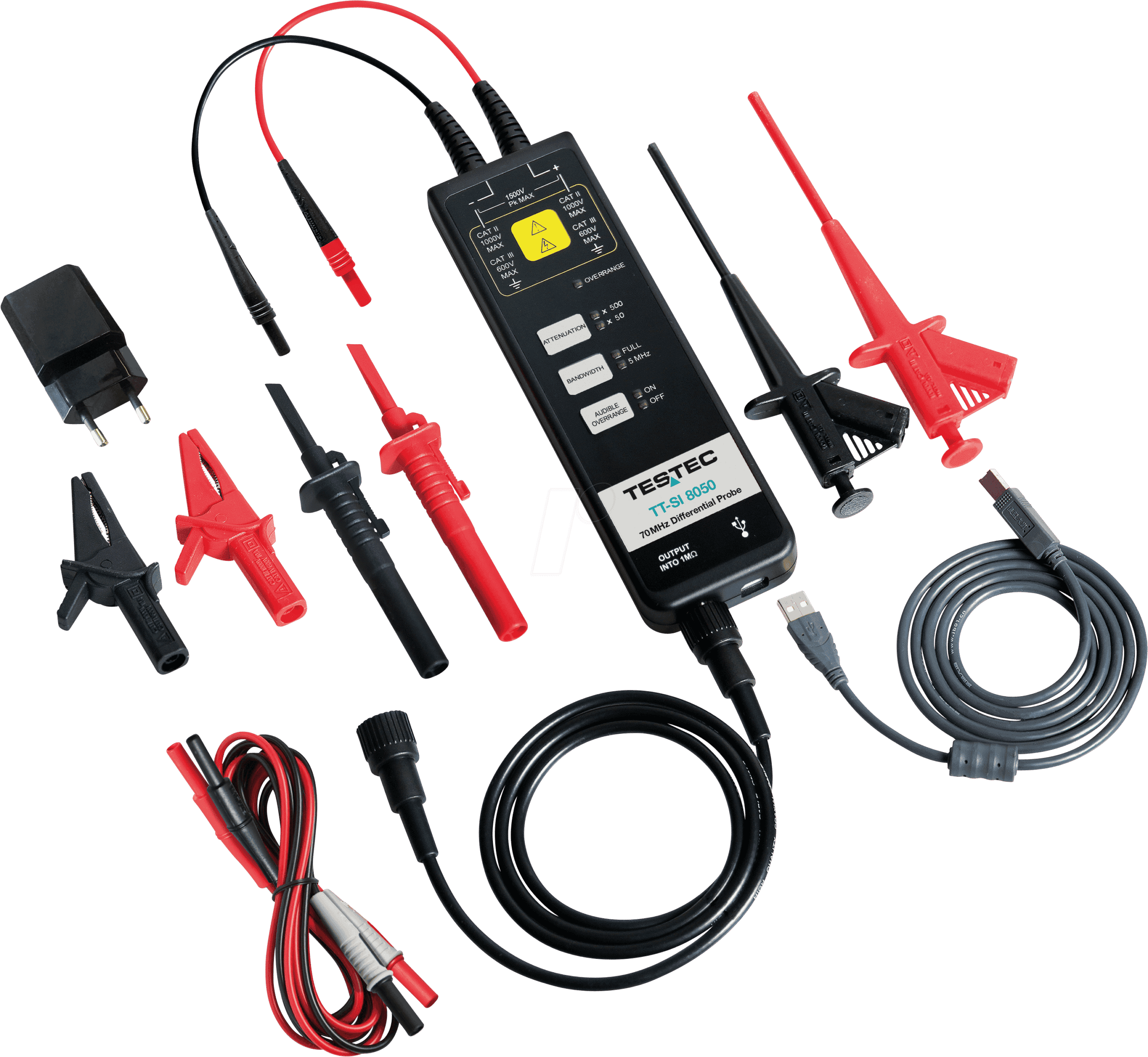

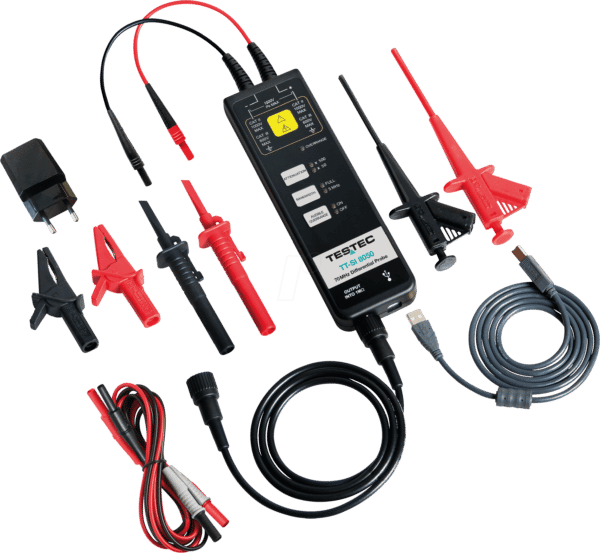

Präzision für anspruchsvolle Messungen: Der TT-SI 8050 Differenzialtastkopf
Für Ingenieure, Techniker und Forscher, die präzise und störungsfreie Differenzialmessungen in einem breiten Frequenzbereich benötigen, bietet der TT-SI 8050 Differenzialtastkopf eine unverzichtbare Lösung. Er ist speziell konzipiert, um Gleichtaktspannungen effektiv zu eliminieren und somit klare Signale auch in Umgebungen mit hohen Störpegeln zu erfassen. Wer auf exakte Ergebnisse angewiesen ist und sich von herkömmlichen Messmethoden mit ihren Einschränkungen bei Gleichtaktunterdrückung und Bandbreite nicht mehr zufriedenstellt, findet im TT-SI 8050 sein ideales Werkzeug.
Herausragende Leistung und technische Überlegenheit
Der TT-SI 8050 übertrifft Standard-Tastkopflösungen durch seine aktive Schaltungstechnologie und eine Bandbreite von 70 MHz. Dies ermöglicht die präzise Erfassung schneller und komplexer Signale, die mit passiven Tastköpfen oft nicht oder nur mit signifikanten Verzerrungen gemessen werden können. Die hohe Gleichtaktunterdrückung (CMRR) ist ein entscheidendes Merkmal, das sicherstellt, dass unerwünschte gemeinsame Spannungsanteile auf den Messleitungen nicht das eigentliche Differenzsignal verfälschen. Dies ist insbesondere bei der Messung von Signalen in rauschbehafteten Umgebungen oder bei der Analyse von Hochgeschwindigkeits-Datenleitungen von fundamentaler Bedeutung. Die aktive Verstärkung des Differenzsignals sorgt zudem für eine exzellente Signal-Rausch-Verhältnis, was die Interpretation der Messergebnisse erheblich erleichtert und die Genauigkeit erhöht.
Maximale Signalintegrität und Anwendungsflexibilität
Die Konstruktion des TT-SI 8050 legt größten Wert auf die Aufrechterhaltung der Signalintegrität. Die kompakte Bauweise und die optimierte Schirmung minimieren parasitäre Kapazitäten und Induktivitäten, welche die Messergebnisse bei höheren Frequenzen beeinträchtigen könnten. Die einfache Anbindung an gängige Oszilloskope und Messgeräte über Standardanschlüsse gewährleistet eine nahtlose Integration in bestehende Messaufbauten. Die Möglichkeit, sowohl hochfrequente als auch niederfrequente Differenzsignale präzise zu erfassen, macht den TT-SI 8050 zu einem vielseitigen Werkzeug für verschiedenste Anwendungsbereiche. Er ist die ideale Wahl für Entwicklungsingenieure in der Elektronik, in der Automobilindustrie, in der Telekommunikation und in der Forschung, wo das Verständnis und die Analyse von Signalverhalten auf einem Höchstmaß an Genauigkeit beruhen muss.
Vorteile des TT-SI 8050 Differenzialtastkopfs
- Hohe Bandbreite von 70 MHz: Ermöglicht die präzise Erfassung schneller Signale und komplexer Wellenformen.
- Exzellente Gleichtaktunterdrückung (CMRR): Reduziert effektiv unerwünschte Störspannungen und isoliert das reine Differenzsignal.
- Aktive Schaltungstechnologie: Bietet höhere Genauigkeit, besseres Signal-Rausch-Verhältnis und eine stabilere Messung im Vergleich zu passiven Tastköpfen.
- Minimale Signalverfälschung: Optimierte Konstruktion für geringe parasitäre Kapazitäten und Induktivitäten.
- Universelle Kompatibilität: Einfache Integration mit den meisten Oszilloskopen und Messgeräten.
- Kompaktes und robustes Design: Für den Einsatz im Labor und im Feld geeignet.
- Intuitive Bedienung: Schnelle Einrichtung und sofort einsatzbereit.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | TT-SI 8050 |
| Typ | Aktiver Differenzialtastkopf |
| Bandbreite | 70 MHz |
| Eingangsimpedanz (Differenzial) | Hohe Impedanz für minimale Beeinflussung der Messschaltung |
| Eingangsimpedanz (Mode) | Hoch, zur effektiven Unterdrückung von Gleichtaktsignalen |
| Gleichtaktunterdrückung (CMRR) | Hervorragend über den gesamten Frequenzbereich, entscheidend für präzise Messungen |
| Anstiegszeit | Optimiert für die Bandbreite von 70 MHz, für genaue Signaldarstellung |
| Dämpfung | Geringe Dämpfung, um das Signalniveau für das Oszilloskop optimal zu halten |
| Stromversorgung | Wird typischerweise über das Oszilloskop oder ein externes Netzteil versorgt |
| Anschlüsse | Standard-BNC-Anschluss für Oszilloskop-Anbindung, präzise und sichere Prüfspitzen |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, geeignet für verschiedene Umgebungen |
| Gehäusematerial | Robustes, isolierendes Material für Sicherheit und Langlebigkeit |
Erweiterte Anwendungsbereiche und Einsatzszenarien
Der TT-SI 8050 Differenzialtastkopf ist weit mehr als nur ein einfaches Messinstrument; er ist ein Schlüsselwerkzeug für die Analyse kritischer Signalpfade. Seine Fähigkeit, Gleichtaktspannungen, die oft durch externe Störquellen oder Masseschleifen entstehen, effektiv zu unterdrücken, macht ihn unverzichtbar bei der Untersuchung von Schnittstellen wie USB, Ethernet oder LVDS. In der Leistungselektronik ermöglicht er die Messung von Spannungen über Schaltelementen wie MOSFETs oder IGBTs, ohne die Schaltung durch die Tastkopf-Impedanz maßgeblich zu beeinflussen. Dies ist entscheidend für das Debugging von Schaltungen und die Optimierung von Wirkungsgrad und thermischem Verhalten. Auch in der Audio- und Videotechnik, wo die Reduzierung von Brummen und Rauschen eine hohe Priorität hat, spielt der TT-SI 8050 seine Stärken aus. Die präzise Erfassung von Audiosignalen, die über lange Kabelwege übertragen werden oder in Umgebungen mit hoher elektromagnetischer Belastung operieren, wird durch die hervorragende CMRR-Leistung des Tastkopfs maßgeblich verbessert.
Vergleich mit herkömmlichen Messmethoden
Im direkten Vergleich zu einem Standard-Oszilloskop-Tastkopf mit 1:1 Dämpfung und direkter Erdung zeigt der TT-SI 8050 seine Überlegenheit. Ein einzelner Kanal eines Oszilloskops misst typischerweise eine Spannung relativ zur Masse. Bei der Messung von zwei Punkten, die nicht mit der Masse verbunden sind, muss entweder ein Kanal für die Referenz genutzt werden, was die Anzahl der gleichzeitig messbaren Punkte reduziert, oder es müssen zwei Kanäle verwendet und die Differenz digital errechnet werden. Dieser Ansatz ist jedoch anfällig für Gleichtaktstörungen, die sich auf beiden Kanälen gleichermaßen auswirken und das Messergebnis verfälschen. Der TT-SI 8050 integriert die Differenzbildung bereits im Tastkopf selbst und filtert die Gleichtaktkomponente heraus, bevor das Signal an das Oszilloskop gelangt. Dies führt zu deutlich klareren und exakteren Messergebnissen, insbesondere bei der Analyse von Signalen mit hoher Gleichtaktspannung.
Optimierung der Messgenauigkeit und Signalqualität
Die aktive Technologie des TT-SI 8050 beinhaltet Verstärkerstufen, die das Differenzsignal aufbereiten und verstärken. Dies sorgt für eine höhere Signal-Rausch-Ratio, was besonders bei der Messung von sehr kleinen Differenzspannungen im Vergleich zu großen Gleichtaktspannungen von Bedeutung ist. Die sorgfältig ausgewählten Komponenten und die durchdachte Schaltung ergeben eine geringe Anstiegszeit, die für die genaue Darstellung von Transienten und schnellen Signaländerungen essenziell ist. Die spezifizierte Bandbreite von 70 MHz bedeutet, dass Signale bis zu dieser Frequenz mit minimaler Amplituden- und Phasenverzerrung übertragen werden, was für eine Vielzahl von Hochfrequenzanwendungen ausreichend ist und präzise Analysen ermöglicht.
FAQ – Häufig gestellte Fragen zu TT-SI 8050 – Differenzialtastkopf, 70 MHz, aktiv
Was genau ist ein Differenzialtastkopf und warum ist er notwendig?
Ein Differenzialtastkopf misst die Spannungsdifferenz zwischen zwei Punkten, im Gegensatz zu einem normalen Tastkopf, der die Spannung relativ zur Masse misst. Er ist notwendig, um Gleichtaktspannungen zu unterdrücken, die auf beiden Messleitungen vorhanden sind und das eigentliche Differenzsignal verfälschen können. Dies ist entscheidend für präzise Messungen in rauschbehafteten Umgebungen oder bei der Analyse von Signalen, die nicht massebezogen sind.
Welche Vorteile bietet die aktive Technologie des TT-SI 8050 gegenüber einem passiven Tastkopf?
Die aktive Technologie des TT-SI 8050 ermöglicht eine höhere Bandbreite, eine bessere Gleichtaktunterdrückung, ein geringeres Eigenrauschen und eine präzisere Signalintegrität. Passive Tastköpfe können bei höheren Frequenzen zu deutlichen Signalverlusten und Verzerrungen führen, während der TT-SI 8050 auch komplexe und schnelle Signale akkurat erfasst.
Ist der TT-SI 8050 mit jedem Oszilloskop kompatibel?
Der TT-SI 8050 verfügt über einen Standard-BNC-Anschluss und ist für die Verwendung mit den meisten modernen Oszilloskopen konzipiert. Die Stromversorgung erfolgt in der Regel über das Oszilloskop selbst oder ein externes Netzteil, was eine hohe Kompatibilität gewährleistet. Es ist ratsam, die Anschluss- und Stromversorgungsanforderungen in den technischen Daten Ihres Oszilloskops zu überprüfen.
Kann der TT-SI 8050 für die Messung von sehr hohen Spannungen verwendet werden?
Die maximale Eingangs-Differenzialspannung hängt von der spezifischen Ausführung und den Sicherheitszertifizierungen des Tastkopfes ab. Der TT-SI 8050 ist primär für präzise Messungen im Bereich von typischen elektronischen Signalen ausgelegt. Für extrem hohe Spannungen sind spezielle Hochspannungs-Differenzialtastköpfe erforderlich.
Wie beeinflusst die Bandbreite von 70 MHz die Messungen?
Eine Bandbreite von 70 MHz bedeutet, dass der TT-SI 8050 Signale mit Frequenzen bis zu 70 MHz mit einer akzeptablen Genauigkeit übertragen kann. Dies ist ausreichend für die Messung und Analyse vieler gängiger elektronischer Signale in der Forschung, Entwicklung und Fehlerbehebung, einschließlich digitaler Schnittstellen und niederfrequenter Leistungselektronik.
Was bedeutet Gleichtaktunterdrückung (CMRR) und warum ist sie wichtig?
Gleichtaktunterdrückung (Common-Mode Rejection Ratio, CMRR) ist ein Maß dafür, wie gut ein Differenzverstärker unerwünschte Gleichtaktsignale unterdrückt. Eine hohe CMRR ist entscheidend, um nur das echte Differenzsignal zu messen und Störungen, die auf beiden Leitungen gleichzeitig auftreten, zu ignorieren. Dies verbessert die Genauigkeit und Klarheit der Messergebnisse erheblich.
Für welche spezifischen Anwendungsbereiche ist der TT-SI 8050 besonders gut geeignet?
Der TT-SI 8050 eignet sich hervorragend für die Analyse von differentiellen Signalen wie USB, Ethernet, LVDS, für die Messung von Spannungen über Leistungshalbleitern in der Leistungselektronik, für Audio- und Videoverarbeitung, zur Analyse von Kommunikationsschnittstellen und generell überall dort, wo präzise Differenzialmessungen in Umgebungen mit potenziellen Störsignalen erforderlich sind.
