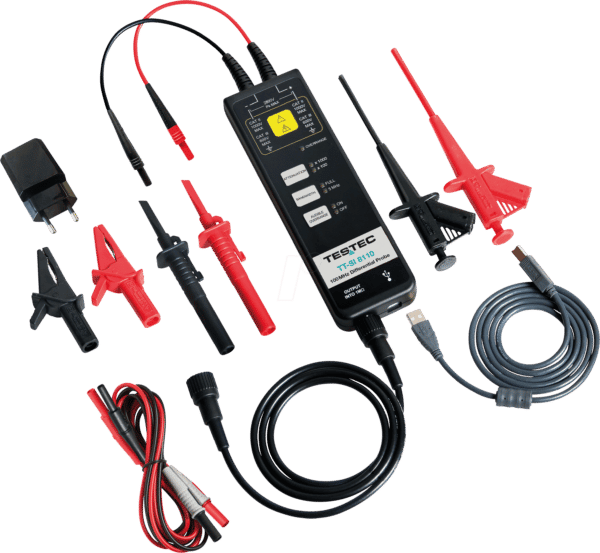

Präzise Messungen kritischer Signalunterschiede: Der TT-SI 8110 Differenzialtastkopf
Der TT-SI 8110 Differenzialtastkopf mit 100 MHz Bandbreite ist die ultimative Lösung für Ingenieure und Techniker, die präzise Messungen von Signalunterschieden in anspruchsvollen elektronischen Schaltungen durchführen müssen. Wenn herkömmliche Tastköpfe an ihre Grenzen stoßen, beispielsweise bei der Analyse von differentiellen Signalen in Hochgeschwindigkeitsdatenleitungen, der Messung von Gleichtaktstörungen oder der Untersuchung von Audio- und Leistungselektronik, liefert dieser aktive Tastkopf die nötige Genauigkeit und Signalintegrität.
Überragende Leistung durch aktives Design
Im Gegensatz zu passiven Tastköpfen, die das zu messende Signal potenziell stark beeinflussen und verfälschen können, arbeitet der TT-SI 8110 mit einem aktiven Verstärker. Dies ermöglicht eine wesentlich geringere Belastung der Messschaltung und gewährleistet eine Wiedergabe des Differenzsignals mit höchster Treue. Die hohe Bandbreite von 100 MHz stellt sicher, dass auch schnelle Signaländerungen und Frequenzkomponenten akkurat erfasst werden können, was für die Diagnose und Optimierung moderner elektronischer Systeme unerlässlich ist.
Vorteile des TT-SI 8110 Differenzialtastkopfs
- Hohe Bandbreite (100 MHz): Ermöglicht die präzise Erfassung von schnellen Signalverläufen und hochfrequenten Störungen.
- Aktives Design: Minimale Beeinflussung der zu messenden Schaltung durch hohe Eingangsimpedanz und geringe Eingangskapazität.
- Hervorragende Gleichtaktunterdrückung (CMRR): Isoliert effektiv unerwünschte Gleichtaktspannungen und ermöglicht die klare Analyse des Differenzsignals.
- Vielseitige Einsatzmöglichkeiten: Ideal für die Messung von differentiellen Bussystemen, Stromversorgungen, Audio- und Leistungselektronik sowie für EMC-Tests.
- Robustheit und Zuverlässigkeit: Gefertigt für den professionellen Einsatz unter anspruchsvollen Bedingungen.
- Einfache Integration: Kompatibel mit gängigen Oszilloskopen und Messgeräten.
Technische Spezifikationen und Merkmale
Der TT-SI 8110 ist präzisionsgefertigt, um den höchsten Ansprüchen im Bereich der Messtechnik gerecht zu werden. Sein fortschrittliches Schaltungsdesign minimiert Rauschen und Verzerrungen, sodass Sie sich auf die genaue Darstellung Ihrer Messergebnisse verlassen können.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Aktiver Differenzialtastkopf |
| Modell | TT-SI 8110 |
| Bandbreite | 100 MHz |
| Eingangsimpedanz (differenziell) | 1 MΩ || 12 pF (typisch, mit aktiver Kompensation) |
| Eingangsimpedanz (Gleichtakt) | Sehr hoch, > 10 MΩ (für maximale Gleichtaktunterdrückung) |
| Maximal zulässige Eingangsspannung (differenziell) | ± 40 V (DC + Peak AC), höhere Spannungen mit Dämpfung möglich |
| Maximale Gleichtaktspannung | ± 400 V (DC + Peak AC) |
| Gleichtaktunterdrückung (CMRR) | > 80 dB bei 1 MHz, > 60 dB bei 100 MHz (typisch) |
| Stromversorgung | Externes Netzteil (im Lieferumfang enthalten) oder Oszilloskop-Stromversorgung über dedizierten Anschluss |
| Anschlüsse | BNC-Ausgang, speziellem Tastkopfanschluss (z.B. für integrierte Stromversorgung und Signalübertragung) |
| Abmessungen (Tasteinheit) | Kompakt und ergonomisch für einfache Handhabung in beengten Baugruppen |
| Kabellänge | Optimiert für geringe Signalverluste und Störanfälligkeit |
Einsatzgebiete des TT-SI 8110
Die Vielseitigkeit des TT-SI 8110 macht ihn zu einem unverzichtbaren Werkzeug in zahlreichen Anwendungsbereichen der Elektronikentwicklung und -prüfung.
Analyse differentieller Bussysteme
Moderne digitale Kommunikationsschnittstellen wie USB, Ethernet, LVDS und viele serielle Bussysteme übertragen Daten differentiell. Der TT-SI 8110 ermöglicht die präzise Erfassung und Analyse dieser Signale, einschließlich der Bewertung von Signalformen, Jitter und Augenmuster, was für die Sicherstellung der Datenintegrität entscheidend ist.
Messung in Leistungselektronik und Stromversorgungen
Bei der Entwicklung und Überprüfung von Schaltnetzteilen, Wechselrichtern und Motorsteuerungen treten oft signifikante Gleichtaktspannungen und schnelle Schaltflanken auf. Der TT-SI 8110 kann diese Störungen effektiv unterdrücken und die präzisen Spannungs- oder Stromänderungen in differentiellen Pfaden sichtbar machen, was für die Analyse von Schaltverlusten und EMV-Verhalten unerlässlich ist.
Audio- und Videotechnik
In professionellen Audio- und Videogeräten werden oft symmetrische oder differentielle Signalübertragungen verwendet, um Störsignale zu minimieren. Der TT-SI 8110 ermöglicht die genaue Messung dieser Signale, die Analyse von Rauschen und Verzerrungen sowie die Fehlerdiagnose.
Elektromagnetische Verträglichkeit (EMV) und Störungsanalyse
Die Identifizierung und Behebung von EMV-Problemen erfordert oft die Messung von differentiellen Signalpfaden und die Analyse von Gleichtaktstörungen. Der TT-SI 8110 hilft dabei, die Quellen und Übertragungswege von Störsignalen zu lokalisieren und deren Auswirkungen auf das System zu bewerten.
Schutz von Messgeräten
Die hohe Gleichtaktspannungsfestigkeit des TT-SI 8110 schützt Ihr wertvolles Oszilloskop oder Messgerät vor Beschädigungen, die durch hohe Gleichtaktspannungen in der zu messenden Schaltung verursacht werden könnten. Dies ist besonders relevant in Umgebungen mit potenziell hohen Spannungsdifferenzen.
Hochwertige Verarbeitung für langfristige Zuverlässigkeit
Die Gehäusekonstruktion des TT-SI 8110 ist auf Langlebigkeit und ergonomische Handhabung ausgelegt. Die Tastspitzen sind präzise gefertigt und bieten sicheren Kontakt auch an schwer zugänglichen Messpunkten. Die verwendete Abschirmung minimiert externe Störeinflüsse, sodass Sie sich auf Ihre Messung konzentrieren können.
FAQ – Häufig gestellte Fragen zu TT-SI 8110 – Differenzialtastkopf, 100 MHz, aktiv
Was unterscheidet einen aktiven Differenzialtastkopf von einem passiven Tastkopf?
Ein aktiver Differenzialtastkopf verfügt über eine integrierte Verstärkerschaltung, die das Differenzsignal verstärkt und gleichzeitig das zu messende Signal weniger stark belastet. Passive Tastköpfe sind einfache Widerstandsnetzwerke und können die zu messende Schaltung stärker beeinflussen, insbesondere bei hohen Frequenzen oder niedrigen Quellimpedanzen.
Ist der TT-SI 8110 mit jedem Oszilloskop kompatibel?
Der TT-SI 8110 verfügt über einen Standard-BNC-Ausgang und ist somit mit den meisten modernen digitalen Oszilloskopen kompatibel, die über einen entsprechenden Eingangsbereich und eine ausreichend hohe Eingangsimpedanz verfügen. Die Stromversorgung kann je nach Modell über ein externes Netzteil oder direkt über einen dedizierten Anschluss des Oszilloskops erfolgen. Bitte prüfen Sie die Spezifikationen Ihres Oszilloskops.
Welchen Vorteil bietet die hohe Gleichtaktunterdrückung (CMRR)?
Eine hohe CMRR bedeutet, dass der Tastkopf unerwünschte Gleichtaktspannungen – Spannungen, die auf beiden Leitungen eines differentiellen Paares gleichzeitig vorhanden sind – effektiv unterdrückt. Dies ist entscheidend, um das eigentliche Differenzsignal klar und unverfälscht zu analysieren, insbesondere in Umgebungen mit vielen Störquellen.
Wie schütze ich mein Oszilloskop vor hohen Spannungen mit diesem Tastkopf?
Der TT-SI 8110 ist für die Messung von differentiellen Signalen konzipiert und bietet eine signifikant höhere Toleranz gegenüber Gleichtaktspannungen als ein Standard-Einkanal-Tastkopf. Die hohe maximale Gleichtaktspannung (bis zu 400 V) schützt Ihr Oszilloskop vor Überspannungsschäden, die durch die Messung von potentiell gefährlichen Spannungsdifferenzen entstehen könnten.
Wann ist der Einsatz eines 100 MHz Differenzialtastkopfs sinnvoll?
Ein Tastkopf mit 100 MHz Bandbreite ist ideal für die Analyse von schnellen digitalen Signalen (z.B. DDR-Speicher, High-Speed-Schnittstellen), die Untersuchung von Schaltvorgängen in Leistungselektronik, die Analyse von Audio- und Hochfrequenzschaltungen sowie für allgemeine Messaufgaben, bei denen die genaue Erfassung von Signalformen und Transienten über 1 MHz hinaus wichtig ist.
Kann ich mit dem TT-SI 8110 auch negative Spannungen messen?
Ja, der TT-SI 8110 ist in der Lage, sowohl positive als auch negative Spannungsdifferenzen zu messen. Das aktive Design sorgt für eine präzise Wiedergabe des gesamten Spannungsbereichs innerhalb der spezifizierten Grenzen.
Sind die Tastspitzen des TT-SI 8110 austauschbar?
Die Tastspitzen sind in der Regel robust und fest mit dem Kabel verbunden, um eine optimale Signalintegrität zu gewährleisten und den Verlust von Komponenten zu verhindern. Bei Beschädigung ist meist der gesamte Tastkopf oder ein spezifisches Kabelset austauschbar. Informationen zur Verfügbarkeit von Ersatzteilen finden Sie im Produkthandbuch oder beim Hersteller.
