Hochleistungs-MOSFET für anspruchsvolle Schaltungen: TSM4936DCS
Elektronikentwickler und Systemintegratoren stehen oft vor der Herausforderung, Bauteile zu finden, die Präzision, Effizienz und Robustheit in einem kompakten Formfaktor vereinen. Der TSM4936DCS – ein Doppelnkanal-N-Kanal-MOSFET – löst genau diese Probleme. Er ist ideal für Anwender, die eine zuverlässige und leistungsstarke Lösung für Schaltungen mit geringer bis mittlerer Last und hohen Schaltfrequenzen suchen, wo herkömmliche MOSFETs an ihre Grenzen stoßen.
Überlegene Leistung und Effizienz dank fortschrittlicher Technologie
Der TSM4936DCS zeichnet sich durch seine herausragenden elektrischen Parameter aus, die ihn von vielen Standardlösungen abheben. Mit einer Durchbruchspannung von 30V und einem kontinuierlichen Drainstrom von 5,9A pro Kanal bewältigt er selbst anspruchsvolle Lastbedingungen mit Bravour. Besonders hervorzuheben ist der extrem niedrige Einschaltwiderstand (RDS(on)) von nur 0,036 Ohm bei 10V VGS. Dieser geringe Widerstand minimiert Leistungsverluste in Form von Wärme, was zu einer signifikant höheren Gesamteffizienz des Systems führt und die Notwendigkeit für aufwändige Kühlmaßnahmen reduziert. Dies ist ein entscheidender Vorteil in platzbeschränkten und energieeffizienten Anwendungen.
Optimiert für Vielseitigkeit und Integration
Die Konfiguration als Doppelnkanal-MOSFET im platzsparenden SO8-Gehäuse (Small Outline Package 8) ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Diese Dual-MOSFET-Architektur ist ideal für Anwendungen, die eine unabhängige Steuerung zweier Lasten oder die Realisierung von Halbbrücken- und Vollbrückenkonfigurationen erfordern. Die kompakte Bauform reduziert zudem den Platzbedarf und das Gewicht, was ihn zu einer bevorzugten Wahl für tragbare Geräte, Automotive-Anwendungen und industrielle Steuerungen macht, bei denen jede Komponente optimiert werden muss.
Schlüsselfunktionen und Vorteile
- Niedriger RDS(on): Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu höherer Effizienz und geringerer thermischer Belastung führt.
- Hohe Strombelastbarkeit: 5,9A kontinuierlicher Drainstrom pro Kanal bieten ausreichende Reserven für diverse Schaltungsdesigns.
- Doppelnkanal-Konfiguration: Ermöglicht flexible Schaltungsdesigns für unabhängige Laststeuerung oder Brückenschaltungen.
- Kompaktes SO8-Gehäuse: Spart wertvollen Platz auf der Leiterplatte und erleichtert die Integration in dicht belegte Designs.
- Robuste 30V-Durchbruchspannung: Bietet ausreichend Spielraum für gängige Niederspannungsanwendungen.
- Schnelle Schaltgeschwindigkeit: Unterstützt hohe Frequenzen für PWM-Anwendungen und effiziente Leistungsregelung.
- Breiter Temperaturbereich: Gewährleistet zuverlässige Funktion unter verschiedenen Umgebungsbedingungen.
Technische Spezifikationen im Überblick
| Merkmal | TSM4936DCS – MOSFET 2xN-Ch 30V 5,9A 0,036R SO8 |
|---|---|
| Typ | Doppelnkanal N-Kanal MOSFET |
| Spannungsbereich (VDS) | 30V |
| Kontinuierlicher Drainstrom (ID) | 5,9A pro Kanal |
| Maximaler Einschaltwiderstand (RDS(on)) | 0,036Ω bei VGS = 10V |
| Gate-Schwellenspannung (VGS(th)) | Typisch 1.5V bis 2.5V (variiert mit Temperatur und Drainstrom) |

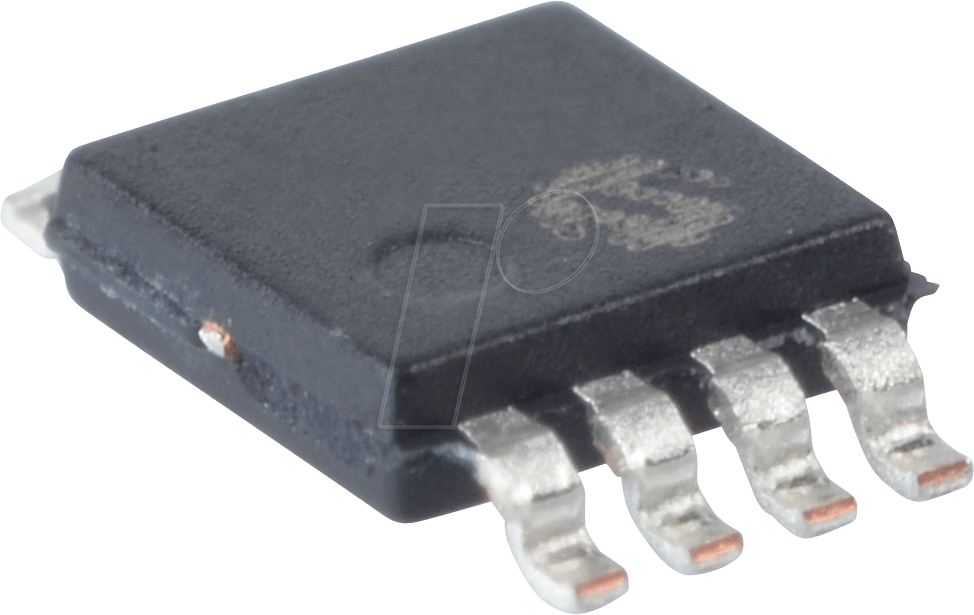

| Gehäuse | SO8 (Small Outline Package 8) |
| Anwendungsoptimierung | Schaltregler, Lastschalter, Motorsteuerung, Batterieschutzschaltungen |
| Betriebstemperatur | -55°C bis +150°C (typischer Wert, spezifische Datenblattangaben beachten) |
| Verlustleistung (PD) | Abhängig von Kühlung und Umgebungsbedingungen, typisch im Bereich von mehreren Watt pro Kanal im SO8-Gehäuse bei ausreichender Kühlung. |
Material und Fertigung für maximale Zuverlässigkeit
Der TSM4936DCS wird unter strengen Qualitätskontrollen gefertigt, wobei hochreines Silizium als Basismaterial für die Halbleiterstruktur dient. Die fortschrittliche Chip-Herstellungstechnologie minimiert Defekte und sorgt für eine gleichmäßige Dotierung, was die Grundlage für den niedrigen Einschaltwiderstand und die hohe Zuverlässigkeit bildet. Das SO8-Gehäuse besteht aus einem robusten, thermisch leitfähigen Kunststoff, der eine gute Wärmeableitung von den Halbleiterchips unterstützt und gleichzeitig mechanischen Beanspruchungen standhält. Die Bonddrähte und internen Anschlüsse sind auf Langlebigkeit und geringen Übergangswiderstand ausgelegt, um die Signalintegrität und Leistungsübertragung über die gesamte Lebensdauer des Bauteils zu gewährleisten.
Einsatzgebiete: Wo der TSM4936DCS glänzt
Die Vielseitigkeit des TSM4936DCS macht ihn zu einer idealen Komponente für eine breite Palette von Anwendungen. In der Leistungselektronik findet er breite Anwendung als Schalter in Gleichspannungswandlern (DC/DC-Konvertern) und Wechselspannungswandlern (AC/DC-Konvertern) mit niedrigerer Ausgangsspannung. Seine Fähigkeit, hohe Ströme effizient zu schalten, prädestiniert ihn für den Einsatz in Batteriemanagementsystemen (BMS) zur Überwachung und Steuerung von Lade- und Entladevorgängen sowie zum Schutz vor Überstrom und Tiefentladung. Im Bereich der industriellen Automatisierung wird der TSM4936DCS häufig in Steuerungsmodulen und Aktoren eingesetzt, wo er zur Ansteuerung von Motoren, Relais oder anderen Lasten mit präzisen Pulsweitenmodulation (PWM) Signalen dient. Auch in der Automobilindustrie, beispielsweise zur Steuerung von Beleuchtungssystemen, Gebläsen oder Pumpen, wo Robustheit und Effizienz entscheidend sind, spielt er seine Stärken aus. Darüber hinaus eignet er sich hervorragend für embedded Systeme und IoT-Geräte, bei denen Energieeffizienz und kompakte Bauform im Vordergrund stehen.
Häufig gestellte Fragen zu TSM4936DCS – MOSFET 2xN-Ch 30V 5,9A 0,036R SO8
Was bedeutet „2xN-Ch“ bei diesem MOSFET?
„2xN-Ch“ steht für „zwei N-Kanal-MOSFETs“. Dies bedeutet, dass in einem einzigen Gehäuse zwei unabhängige N-Kanal-Leistungstransistoren integriert sind, die separat angesteuert und genutzt werden können.
Ist der TSM4936DCS für hohe Frequenzen geeignet?
Ja, der TSM4936DCS verfügt über eine relativ schnelle Schaltgeschwindigkeit, die für viele Hochfrequenzanwendungen wie PWM-Steuerungen von Schaltnetzteilen oder Motorsteuerungen geeignet ist. Die genauen Schaltzeiten sind im Datenblatt des Herstellers spezifiziert.
Welche Kühlmaßnahmen sind für den TSM4936DCS erforderlich?
Die Notwendigkeit und Art der Kühlung hängen stark von der spezifischen Anwendung, dem Betriebsstrom, der Taktfrequenz und der Umgebungstemperatur ab. Aufgrund des niedrigen Einschaltwiderstands sind die Verluste bei niedrigeren Strömen und Spannungen gering. Bei höheren Lasten kann jedoch eine zusätzliche Kühlfläche auf der Leiterplatte (z.B. durch breitere Kupferbahnen) oder im Extremfall ein kleiner Kühlkörper erforderlich sein, um die maximale Sperrschichttemperatur nicht zu überschreiten.
Kann ich den TSM4936DCS in einer 24V-Anwendung einsetzen?
Ja, mit einer maximalen Drain-Source-Spannung von 30V ist der TSM4936DCS sicher für Anwendungen mit bis zu 24V Betriebsspannung einsetzbar, vorausgesetzt, die Spitzenspannungen bei Schaltvorgängen und mögliche Induktionsspitzen werden berücksichtigt und sicher im zulässigen Bereich gehalten.
Wie unterscheidet sich der TSM4936DCS von einem einzelnen N-Kanal-MOSFET?
Der Hauptunterschied liegt in der Integration von zwei unabhängigen N-Kanal-MOSFETs in einem einzigen Gehäuse. Dies spart Platz auf der Leiterplatte, reduziert die Anzahl der zu bestückenden Bauteile und vereinfacht die Verdrahtung, insbesondere für Anwendungen, die zwei Schaltelemente erfordern, wie z.B. Halbbrücken.
Welche Schutzschaltungen sind bei der Verwendung des TSM4936DCS zu beachten?
Es ist ratsam, Schutzschaltungen wie Snubber-Schaltungen zur Unterdrückung von Spannungsspitzen bei schnellen Schaltvorgängen und gegebenenfalls Strombegrenzungen oder Sicherungen zur Vermeidung von Überlastschäden vorzusehen. Die genauen Empfehlungen finden sich im Applikationshinweis oder Datenblatt des Herstellers.
Ist das SO8-Gehäuse für die Entwärmung ausreichend?
Das SO8-Gehäuse bietet eine moderate Wärmeableitung. Für Anwendungen mit geringen bis mittleren Lasten, bei denen die Verlustleistung pro Kanal im niedrigen einstelligen Watt-Bereich liegt, kann das SO8-Gehäuse ausreichend sein, insbesondere wenn es mit einer guten Leiterplattenexposition verbunden ist. Bei höheren Verlustleistungen ist es jedoch ratsam, die thermischen Eigenschaften sorgfältig zu analysieren und gegebenenfalls zusätzliche Kühlmaßnahmen zu ergreifen.
