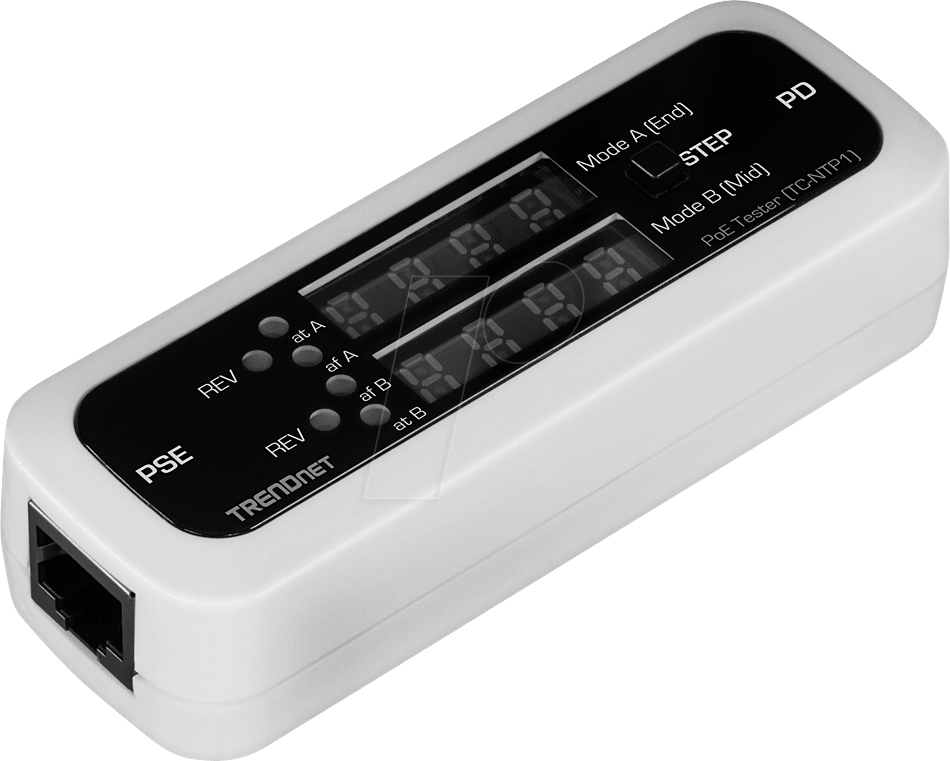

TRN TC-NTP1 – Der professionelle PoE++ Kabeltester für Netzwerkinfrastrukturen
Die Identifizierung und Behebung von Problemen in Netzwerkkabeln, insbesondere mit modernen Power over Ethernet (PoE++) Standards, kann zeitaufwendig und komplex sein. Der TRN TC-NTP1 ist speziell dafür entwickelt worden, Netzwerkprofis, Systemadministratoren und IT-Technikern eine schnelle, präzise und zuverlässige Lösung zur Verfügung zu stellen, um die Integrität von PoE++ Kabelverbindungen zu überprüfen und potenzielle Fehlerquellen zu lokalisieren.
Präzision und Zuverlässigkeit für anspruchsvolle Netzwerke
Im Gegensatz zu einfachen Kabeltestern, die oft nur die grundlegende Durchgängigkeit von Leitern prüfen, bietet der TRN TC-NTP1 eine fortschrittliche Funktionalität, die speziell auf die Anforderungen von PoE++ ausgelegt ist. Die Fähigkeit, Spannungslevel, Polarität und potenzielle Kurzschlüsse oder Unterbrechungen in Power over Ethernet-Schaltkreisen zu analysieren, macht ihn zu einem unverzichtbaren Werkzeug. Dies vermeidet teure Ausfallzeiten und gewährleistet den stabilen Betrieb von netzwerkfähigen Geräten wie Kameras, Access Points und VoIP-Telefonen.
Herausragende Merkmale des TRN TC-NTP1
- Umfassende PoE++ Analyse: Der Tester analysiert nicht nur die grundlegenden Kabelverbindungen, sondern auch die spezifischen Anforderungen von PoE++ Standards (IEEE 802.3bt Typ 3 und 4), einschließlich der Erkennung von Stromlieferkapazitäten und möglichen Fehlerströmen.
- Hohe Genauigkeit: Ermöglicht die präzise Lokalisierung von Unterbrechungen, Kurzschlüssen und Drahtfehlern, selbst bei komplexen Verkabelungen.
- Benutzerfreundliche Bedienung: Intuitive Benutzeroberfläche mit klaren Anzeigen zur schnellen Interpretation der Messergebnisse, auch für weniger erfahrene Anwender.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz, widersteht das Gerät den Anforderungen im Feldeinsatz und in stark frequentierten IT-Umgebungen.
- Vielseitige Kompatibilität: Unterstützt eine breite Palette von Ethernet-Kabeltypen und Steckverbindern, was ihn zu einem universellen Werkzeug für die Netzwerkprüfung macht.
- Schnelle Fehlererkennung: Reduziert die Zeit für die Fehlersuche signifikant, indem Probleme direkt an der Quelle identifiziert werden.
Technische Spezifikationen und Design
Der TRN TC-NTP1 zeichnet sich durch seine durchdachte Konstruktion aus, die sowohl Funktionalität als auch Langlebigkeit gewährleistet. Die Gehäusematerialien sind auf Widerstandsfähigkeit gegen mechanische Beanspruchung und elektrostatische Entladung ausgelegt, was in IT-Umgebungen von entscheidender Bedeutung ist. Die Schnittstellen sind klar gekennzeichnet und zugänglich, was eine schnelle und sichere Verbindung der zu prüfenden Kabel ermöglicht. Die interne Elektronik ist darauf optimiert, präzise Messwerte unter verschiedenen Umgebungsbedingungen zu liefern und dabei eine hohe Energieeffizienz zu gewährleisten, um die Batterielaufzeit zu maximieren.
| Merkmal | Beschreibung |
|---|---|
| Material & Haptik | Hochwertiges, stoßfestes ABS-Kunststoffgehäuse mit einer griffigen Oberfläche für sichere Handhabung. Die Tasten sind taktil und langlebig ausgelegt. |
| Design-Merkmale | Kompaktes, ergonomisches Design für einfache Einhandbedienung. Großes, gut ablesbares LCD-Display mit Hintergrundbeleuchtung für den Einsatz bei schlechten Lichtverhältnissen. Integrierter Standfuß für bequemes Aufstellen. |
| PoE++ Standards Unterstützung | Vollständige Kompatibilität mit IEEE 802.3bt Typ 3 und Typ 4 Standards (PoE++), ermöglicht die Überprüfung der Stromversorgungsparameter und der Signalisierung. |
| Messfunktionen | Erkennung von Kurzschlüssen, Unterbrechungen, Fehlschaltungen von Leitern (z.B. Aderpaartausch), Drahtfehler (z.B. gekreuzte Paare) und Überprüfung der PoE-Spannung und Polarität. |
| Stromversorgung | Betrieb über austauschbare Batterien (z.B. 9V Blockbatterie oder wiederaufladbare Akkus), mit Anzeige des Batteriestatus zur Vermeidung von Betriebsunterbrechungen. Energiesparmodus zur Verlängerung der Nutzungsdauer. |
| Konnektoren | Standardmäßige RJ45-Anschlüsse für die Prüfung von Ethernet-Kabeln. Zusätzliche Anschlüsse für spezifische PoE-Tests können integriert sein, abhängig von der genauen Modellvariante. |
| Anwendungsgebiete | Installation und Wartung von Netzwerkinfrastrukturen, Rechenzentren, Büroumgebungen, Smart-Home-Installationen, Überwachungssystemen (IP-Kameras) und VoIP-Anlagen. |
Maximale Effizienz bei der Fehlerbehebung
Die Verlegung von Netzwerkkabeln ist oft die Grundlage für eine stabile digitale Infrastruktur. Wenn jedoch ein Netzwerk nicht wie erwartet funktioniert, ist die Fehlerquelle nicht immer offensichtlich. Der TRN TC-NTP1 vereinfacht diesen Prozess erheblich. Durch seine Fähigkeit, detaillierte Informationen über die Stromversorgung und die Signalintegrität zu liefern, kann er eindeutig feststellen, ob ein Problem mit dem Kabel selbst, der Stromquelle (PoE-Switch oder Injektor) oder dem Endgerät zusammenhängt. Dies ermöglicht es Technikern, gezielter vorzugehen und kostspielige und zeitaufwendige Austauschaktionen von Komponenten zu vermeiden, die möglicherweise gar nicht defekt sind.
Detaillierte Analyse von PoE++ Verbindungen
Moderne Netzwerke verlassen sich zunehmend auf Power over Ethernet, um Geräte energieeffizient und flexibel zu betreiben. PoE++ (IEEE 802.3bt) erweitert diese Möglichkeiten erheblich, indem es höhere Leistungen über zwei Paare oder sogar vier Paare eines Ethernet-Kabels liefern kann. Der TRN TC-NTP1 ist darauf ausgelegt, diese komplexen Leistungsdaten zu interpretieren. Er prüft, ob die Spannungslevel innerhalb der Spezifikationen liegen, ob die Polarität korrekt ist und ob es Anzeichen für eine übermäßige Belastung oder Fehler gibt, die die Leistung beeinträchtigen könnten. Dies ist entscheidend für den zuverlässigen Betrieb von leistungsintensiven Geräten wie High-End-Access Points, PTZ-Kameras oder Thin Clients.
Erweiterte Diagnosefunktionen
Neben den grundlegenden Durchgangsprüfungen bietet der TRN TC-NTP1 erweiterte Diagnosefunktionen, die ihn von Standard-Kabeltestern abheben. Er kann subtile Fehler erkennen, die sich erst unter Last bemerkbar machen würden. Dazu gehören:
- Erkennung von Kurzschlüssen zwischen einzelnen Adern, was zu einem sofortigen Ausfall der Stromversorgung führen kann.
- Identifizierung von Unterbrechungen, die die Signalübertragung und die Stromversorgung stören.
- Prüfung auf fehlerhafte Aderpaarkonfigurationen, was zu unerwartetem Verhalten oder Leistungsabfall führt.
- Analyse der Stromlieferfähigkeit im Vergleich zu den Anforderungen der angeschlossenen Geräte.
- Polaritätsprüfung, um sicherzustellen, dass Strom und Daten korrekt übertragen werden.
Diese tiefergehenden Analysen ermöglichen eine proaktive Wartung und reduzieren das Risiko von ungeplanten Ausfällen.
Für wen ist der TRN TC-NTP1 ideal?
Der TRN TC-NTP1 richtet sich an eine professionelle Zielgruppe, die auf Zuverlässigkeit und Effizienz angewiesen ist:
- Netzwerktechniker und Systemadministratoren: Unverzichtbar für die Installation, Wartung und Fehlerbehebung in jeder Ethernet-basierten Infrastruktur.
- IT-Dienstleister und Installateure: Gewährleistet qualitativ hochwertige Installationen und minimiert Reklamationen.
- Gebäudemanagement und Facility Management: Für die Überprüfung und Sicherstellung der Funktionsfähigkeit von netzwerkgesteuerten Systemen.
- AV-Integratoren: Im Einsatz zur Prüfung von Netzwerken für Audio- und Videosysteme, die oft PoE nutzen.
- Alle, die mit komplexen Netzwerken und PoE++ arbeiten: Bietet die nötige Präzision, um Probleme schnell und sicher zu lösen.
FAQ – Häufig gestellte Fragen zu TRN TC-NTP1 – PoE++ Kabeltester
Was sind die Hauptvorteile des TRN TC-NTP1 gegenüber einem Standard-Kabeltester?
Der TRN TC-NTP1 bietet eine spezialisierte Analyse für PoE++ (IEEE 802.3bt) Standards, erkennt Spannungslevel, Polarität und potenzielle Fehlerströme, was weit über die grundlegende Durchgangsprüfung eines Standard-Kabeltesters hinausgeht. Dies ermöglicht eine präzisere Fehlerdiagnose und stellt die korrekte Funktion von PoE-fähigen Geräten sicher.
Welche PoE-Standards unterstützt der TRN TC-NTP1?
Der TRN TC-NTP1 unterstützt vollständig die IEEE 802.3bt Standards, einschließlich Typ 3 und Typ 4, welche die höheren Leistungsanforderungen von PoE++ erfüllen.
Ist der TRN TC-NTP1 auch für die Fehlersuche in nicht-PoE-Netzwerken geeignet?
Ja, der Tester verfügt über grundlegende Funktionen zur Kabelprüfung, die auch für die Diagnose von Standard-Ethernet-Verbindungen ohne PoE-Funktion nützlich sind, wie z.B. die Erkennung von Kurzschlüssen, Unterbrechungen und Drahtfehlern.
Wie lange hält die Batterie des TRN TC-NTP1?
Die Batterielaufzeit hängt stark von der Nutzungshäufigkeit und den ausgeführten Tests ab. Der Tester ist jedoch für eine lange Betriebszeit ausgelegt und verfügt über einen Energiesparmodus sowie eine Batteriestatusanzeige, um unerwartete Abschaltungen zu vermeiden.
Welche Arten von Kabeln kann der TRN TC-NTP1 testen?
Der Tester ist für die Prüfung von Standard-Ethernet-Kabeln mit RJ45-Steckverbindern konzipiert, einschließlich Cat 5e, Cat 6, Cat 6a und höheren Kategorien.
Benötige ich spezielle Software, um die Ergebnisse des TRN TC-NTP1 auszulesen?
Nein, die Ergebnisse werden direkt auf dem integrierten LCD-Display angezeigt. Die Bedienung ist intuitiv und erfordert keine zusätzliche Software.
Ist das Gerät für den Einsatz im Außendienst geeignet?
Ja, das robuste Gehäuse und das klare Display sind für den Einsatz unter verschiedenen Bedingungen ausgelegt, einschließlich Baustellen oder schlecht beleuchteten Umgebungen.
