TRIACs: Vielseitige Thyristoren für präzise Schalt- und Steuerungsanwendungen
Willkommen in unserer spezialisierten Kategorie für TRIACs, den unverzichtbaren Bausteinen für eine breite Palette moderner elektronischer Systeme. Ob für präzise Spannungsregelungen in Lichtdimmern, die Steuerung von Heizsystemen, die Ansteuerung von Motoren oder in komplexen Industrieautomatisierungsanwendungen – hier finden Sie TRIAC-Lösungen, die höchsten Ansprüchen an Zuverlässigkeit und Leistung gerecht werden. Unsere sorgfältig ausgewählte Produktpalette richtet sich an anspruchsvolle Elektronikentwickler, versierte Heimwerker und industrielle Anwender, die auf bewährte und zukunftssichere Technologie setzen.
Was sind TRIACs und wie funktionieren sie?
TRIACs (Triode for Alternating Current) sind bidirektionale Halbleiterschalter, die in der Lage sind, Wechselstrom in beiden Halbwellen zu steuern. Im Gegensatz zu Thyristoren, die nur in einer Richtung leiten, können TRIACs den Stromfluss unabhängig von der Polarität des angelegten Stroms ein- und ausschalten. Dies macht sie ideal für Anwendungen, bei denen eine feine und schnelle Spannungsregelung über den gesamten AC-Zyklus hinweg erforderlich ist.
Ein TRIAC besteht im Wesentlichen aus fünf Halbleiterschichten, die eine Kombination aus npn- und pnp-Strukturen bilden. Er besitzt drei Anschlüsse: Gate (G), MT1 (Main Terminal 1) und MT2 (Main Terminal 2). Durch Anlegen eines kurzen Stromimpulses an das Gate kann der TRIAC gezündet werden, woraufhin er beginnt, Strom zwischen MT1 und MT2 zu leiten. Der Stromfluss bleibt aufrechterhalten, bis die Stromstärke unter einen bestimmten Schwellenwert fällt oder die Polarität der Spannung an MT1 und MT2 umkehrt.
Worauf müssen Kunden beim Kauf von TRIACs achten?
Die Auswahl des richtigen TRIACs ist entscheidend für die Funktionalität und Langlebigkeit Ihrer Schaltung. Berücksichtigen Sie folgende wichtige Kriterien:
- Spitzensperrspannung (VDRM): Dies ist die maximale Spannung, die der TRIAC im gesperrten Zustand in beiden Richtungen aushalten kann. Wählen Sie eine Spannung, die deutlich über der maximalen Betriebsspannung Ihrer Anwendung liegt, um Sicherheitsmargen zu gewährleisten.
- Haltestrom (IH): Der minimale Strom, der durch den TRIAC fließen muss, um ihn im leitenden Zustand zu halten. Stellen Sie sicher, dass der Strom in Ihrer Anwendung diesen Wert stets überschreitet.
- Maximaler Durchlassstrom (IT(RMS)): Dies ist der maximale RMS-Strom (effektiver Wert), den der TRIAC im eingeschalteten Zustand dauerhaft führen kann. Berücksichtigen Sie hierbei auch die Wärmeableitung.
- Gate-Triggerstrom (IGT) und Gate-Trigger-Spannung (VGT): Diese Parameter definieren die Empfindlichkeit des Gates. Ein niedrigerer IGT bedeutet, dass weniger Strom benötigt wird, um den TRIAC zu zünden, was die Ansteuerung durch Mikrocontroller erleichtert.
- Schaltfrequenz: Für schnelle Schaltanwendungen ist die maximale Schaltfrequenz des TRIACs relevant.

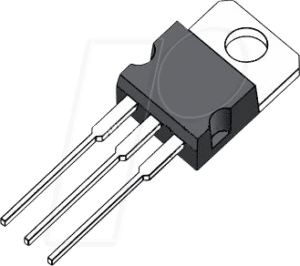

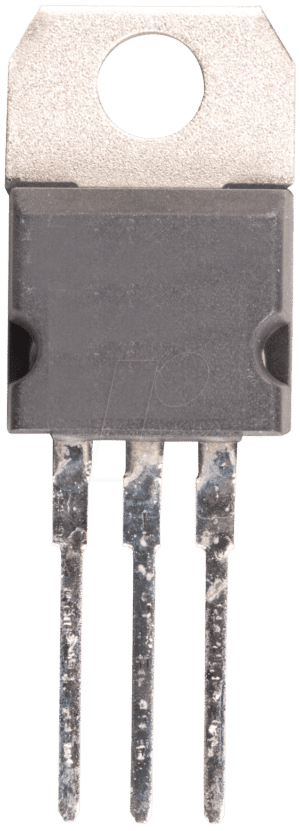

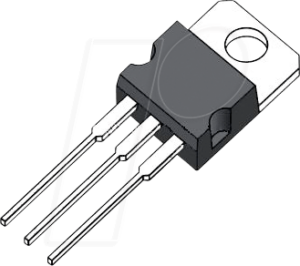

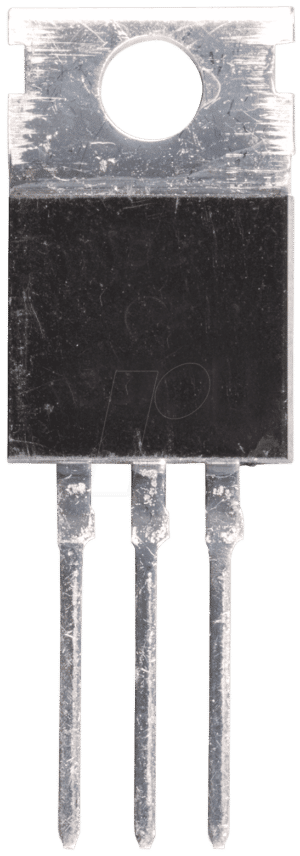

- Gehäusetyp und Kühlung: Je nach Strombelastung werden TRIACs in verschiedenen Gehäusen angeboten, z.B. TO-220, TO-247 oder SMD-Varianten. Eine ausreichende Kühlung (z.B. durch Kühlkörper) ist für die thermische Belastbarkeit unerlässlich.
- TÜV-Zertifizierung und Normen: Achten Sie auf TRIACs, die relevanten Sicherheitsnormen (z.B. UL, VDE) entsprechen und gegebenenfalls über Zertifizierungen verfügen, insbesondere für Anwendungen in sicherheitskritischen Bereichen oder für den Einsatz in Haushaltsgeräten.
- Hersteller: Renommierte Hersteller wie STMicroelectronics, ON Semiconductor, Nexperia oder Vishay bieten eine hohe Qualität und Zuverlässigkeit.
Vergleich verschiedener TRIAC-Kategorien
TRIACs unterscheiden sich in ihrer Leistungsfähigkeit und ihren spezifischen Merkmalen. Hier eine Übersicht typischer Klassifizierungen, die Ihnen bei der Auswahl helfen kann:
| Merkmal / Kategorie | Beschreibung | Typische Anwendungen |
|---|---|---|
| Standard-TRIACs | Geeignet für allgemeine AC-Schalt- und Steuerungsaufgaben mit moderaten Strom- und Spannungsanforderungen. | Einfache Lichtdimmer, Lüftersteuerungen, kleine Heizgeräte. |
| Sikkerhets-TRIACs (Snubberless / Commutation-Fail Safe) | Konstruiert für verbesserte Immunität gegenüber Spannungsspitzen und schnelle Spannungsänderungen (dv/dt), oft mit integrierten Snubber-Schaltungen oder spezieller Gate-Struktur. Reduzieren das Risiko unbeabsichtigten Auslösens. | Industrielle Steuerungen, Schaltungen mit induktiven Lasten, Anwendungen mit hoher Netzstöranfälligkeit. |
| Low Gate Current TRIACs | Benötigen nur einen sehr geringen Gate-Strom zur Zündung, was die direkte Ansteuerung durch Mikrocontroller-Pins ohne zusätzliche Verstärker ermöglicht. | Mikrocontroller-gesteuerte Geräte, Energiesparsysteme, IoT-Anwendungen. |
| Hohe Spannungs-/Stromwerte | Für anspruchsvolle Anwendungen, die hohe Spannungen im Netz (z.B. 230V AC, 400V AC) und/oder hohe Dauerströme bewältigen müssen. | Leistungselektronik, industrielle Motorsteuerungen, gewerbliche Beleuchtungssysteme. |
| SMD-TRIACs | Kompakte Bauformen für Surface-Mount-Technologie, ideal für platzsparende Designs und automatisierte Bestückung. | Kleine Konsumerelektronik, tragbare Geräte, modulare Systeme. |
Technologische Entwicklungen und ökologische Aspekte
Die Entwicklung bei TRIACs konzentriert sich zunehmend auf höhere Energieeffizienz und verbesserte Schaltleistungen. Moderne TRIACs bieten oft geringere Einschaltwiderstände und bessere thermische Eigenschaften, was zu einer reduzierten Wärmeentwicklung und damit zu höherer Effizienz führt. Dies trägt nicht nur zur Verlängerung der Lebensdauer des Bauteils bei, sondern unterstützt auch Energieeinsparziele in Endgeräten.
In Bezug auf ökologische Aspekte wird auf die Reduzierung des Einsatzes von Schwermetallen in der Fertigung geachtet. Die RoHS-Richtlinie (Restriction of Hazardous Substances) spielt hier eine zentrale Rolle. Achten Sie auf TRIACs, die als RoHS-konform gekennzeichnet sind, um sicherzustellen, dass sie den aktuellen Umweltstandards entsprechen und für den Einsatz in globalen Märkten geeignet sind.
FAQ – Häufig gestellte Fragen zu TRIACs
Was ist der Unterschied zwischen einem TRIAC und einem Thyristor?
Ein TRIAC ist ein bidirektionaler Schalter, der Wechselstrom in beiden Richtungen steuern kann. Ein Thyristor (SCR – Silicon Controlled Rectifier) hingegen ist ein unidirektionaler Schalter, der Strom nur in einer Richtung leiten kann. TRIACs sind daher besser für die direkte Steuerung von AC-Lasten geeignet, während Thyristoren oft in Gleichrichterschaltungen oder für die Steuerung von DC-Lasten eingesetzt werden.
Wie vermeide ich eine Fehlauslösung eines TRIACs?
Fehlauslösungen können durch schnelle Spannungsanstiege (dv/dt) oder externe elektromagnetische Störungen verursacht werden. Die Verwendung von TRIACs mit hoher dv/dt-Immunität, die Integration von Snubber-Schaltungen (RC-Kombinationen) parallel zur Last oder zum TRIAC sowie eine sorgfältige Schaltungsentwurf und Abschirmung können helfen, Fehlauslösungen zu verhindern.
Welche Art von Lasten kann ein TRIAC schalten?
TRIACs eignen sich für eine Vielzahl von AC-Lasten, darunter ohmsche Lasten wie Glühlampen, Heizwiderstände oder Motoren mit hohem Anlaufstrom. Sie können auch induktive Lasten wie Transformatoren oder kleine Motoren steuern, erfordern aber in diesem Fall oft zusätzliche Schutzmaßnahmen (z.B. Snubber) aufgrund der Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen.
Kann ich einen TRIAC direkt mit einem Mikrocontroller steuern?
Ja, das ist oft möglich, insbesondere bei TRIACs mit geringem Gate-Triggerstrom (IGT). Es wird jedoch empfohlen, einen Optokoppler oder eine Treiberstufe zu verwenden, um die Isolation zwischen dem empfindlichen Mikrocontroller und der Netzspannung zu gewährleisten und den Mikrocontroller vor potenziellen Spannungsspitzen zu schützen.
Wie berechne ich die benötigte Stromtragfähigkeit eines TRIACs?
Um die benötigte Stromtragfähigkeit zu ermitteln, analysieren Sie den maximalen Dauerstrom, der von der anzusteuernden Last gezogen wird. Multiplizieren Sie diesen Wert mit einem Sicherheitsfaktor (oft 1,5 bis 2), um Reserve für Anlaufströme und Temperaturschwankungen zu haben. Berücksichtigen Sie auch die RMS-Strombelastung der Last.
Sind TRIACs für dimmbare LED-Lampen geeignet?
Die Kompatibilität von TRIACs mit dimmbaren LED-Lampen kann komplex sein. Viele moderne dimmbare LEDs sind für die Ansteuerung mit TRIAC-basierten Dimmern (oft als „trailing edge“ oder „leading edge“ Dimmer bezeichnet) konzipiert. Es ist jedoch wichtig, die Spezifikationen sowohl des TRIACs als auch der LED-Lampe zu überprüfen, da nicht alle LED-Treiber mit allen TRIAC-Dimmern kompatibel sind.
Welche Rolle spielt die thermische Anbindung bei TRIACs?
Die thermische Anbindung ist entscheidend für die Lebensdauer und Zuverlässigkeit eines TRIACs. Wenn der TRIAC Strom leitet, erwärmt er sich. Eine gute Wärmeableitung durch eine geeignete Montage auf einer Leiterplatte oder die Verwendung eines Kühlkörpers verhindert eine Überhitzung. Die Wärmeleitpaste zwischen TRIAC und Kühlkörper spielt eine wichtige Rolle für eine effiziente Wärmeübertragung.
