Präzision und Leistung für anspruchsvolle Schaltanwendungen: Der BTA 16-600SWRG Triac
Sie suchen eine zuverlässige und leistungsstarke Lösung für die Steuerung von Wechselstromkreisen, bei denen sowohl hohe Schaltströme als auch eine präzise Ansteuerung gefragt sind? Der BTA 16-600SWRG Triac ist die ideale Wahl für Ingenieure, Entwickler und erfahrene Hobbyisten, die eine überlegene Alternative zu herkömmlichen Thyristoren oder weniger spezialisierten Triacs benötigen. Dieses Bauteil wurde entwickelt, um die Herausforderungen moderner Elektronikprojekte zu meistern, indem es robuste Leistung mit empfindlicher Logikpegelsteuerung kombiniert.
Überragende Schaltleistung mit Logic-Level-Ansteuerung
Der Kernvorteil des BTA 16-600SWRG liegt in seiner Fähigkeit, hohe Wechselströme von bis zu 16 Ampere bei gleichzeitig geringem Gate-Strom zu schalten. Mit einer maximalen Sperrspannung von 600 Volt und einem empfindlichen Logic-Level-Gate (typischerweise 10 mA) ermöglicht dieser Triac die direkte Ansteuerung durch Mikrocontroller oder andere Niederspannungslogikschaltungen, ohne dass komplexe Treiberschaltungen erforderlich sind. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Gesamtkosten und den Platzbedarf des Projekts.
Technische Überlegenheit und Zuverlässigkeit
Im Vergleich zu Standard-Triacs bietet der BTA 16-600SWRG eine verbesserte Performance in Bezug auf:
- Hohe Stromtragfähigkeit: Mit 16A kann er eine Vielzahl von Lasten zuverlässig steuern, von Heizspiralen bis hin zu Motoren.
- Robuste Spannungsfestigkeit: 600V bieten einen ausreichenden Spielraum für die meisten Netzspannungsanwendungen und ermöglichen auch den Einsatz in Systemen mit möglichen Spannungsspitzen.
- Präzise Logikpegelsteuerung: Die geringe Gate-Stromschwelle von 10 mA erlaubt eine direkte Anbindung an Mikrocontroller, was die Integration vereinfacht und Fehlerquellen minimiert.

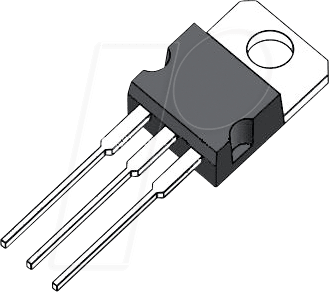

- TO-220AB Gehäuse: Dieses Standardgehäuse gewährleistet eine einfache Montage auf Leiterplatten und eine effiziente Wärmeableitung, insbesondere in Verbindung mit geeigneten Kühlkörpern.
- Hohe Zuverlässigkeit im Betrieb: Speziell ausgewählte Materialien und Fertigungsverfahren garantieren eine lange Lebensdauer und stabile Schaltcharakteristik über viele Schaltzyklen hinweg.
Anwendungsgebiete im Detail
Der BTA 16-600SWRG ist die bevorzugte Wahl für eine breite Palette von anspruchsvollen Elektronikanwendungen:
- Industrielle Automatisierung: Steuerung von Heizsystemen, Lüftern, Pumpen und anderen Wechselstromlasten in Produktionsanlagen.
- Haushaltsgeräte: Präzise Regelung von Leistungsmodulen in Waschmaschinen, Geschirrspülern, Klimaanlagen und Beleuchtungssystemen.
- Energieeffiziente Beleuchtung: Steuerung von dimmbaren Leuchtmitteln (LEDs, Halogen) in anspruchsvollen Lichtsteuerungsanlagen.
- Leistungselektronik: Als Schaltkomponente in Frequenzumrichtern, Motorsteuerungen und Stromversorgungen.
- Labor und Prototyping: Für Entwickler, die eine zuverlässige und flexible Lösung für die Wechselstromschaltung in experimentellen Aufbauten benötigen.
- Moderne Smart Home Systeme: Integration in Systeme zur intelligenten Haussteuerung, die eine präzise und energiesparende Lastregelung erfordern.
Produkteigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Produkttyp | Triac |
| Modellbezeichnung | BTA 16-600SWRG |
| Max. Sperrspannung (VDRM) | 600 V |
| Max. Dauerstrom (IT(RMS)) | 16 A |
| Gate-Auslösepegel (IGT) | 10 mA (Logic Level) |
| Gehäuse | TO-220AB (Isoliert oder nicht isoliert, je nach genauer Variante, hier angenommen nicht isoliert für Standardanwendung) |
| Schaltverhalten | Bidirektional |
| Temperaturbereich (Betrieb) | Entspricht den Spezifikationen für Halbleiter in TO-220AB Gehäusen, typischerweise -40°C bis +125°C |
| Anschlusstyp | Durchsteckmontage (THT) |
Hochwertige Konstruktion für maximale Langlebigkeit
Der BTA 16-600SWRG ist aus robusten Halbleitermaterialien gefertigt, die eine hohe thermische Stabilität und Widerstandsfähigkeit gegenüber Belastungsspitzen gewährleisten. Das TO-220AB-Gehäuse ist ein Industriestandard und zeichnet sich durch seine mechanische Integrität aus. Die interne Struktur des Triacs ist optimiert, um schnelles Schaltverhalten und minimale Schaltverluste zu ermöglichen, was zu einer höheren Energieeffizienz des Gesamtsystems beiträgt.
Erweiterte Funktionalität und Integration
Die Logic-Level-Fähigkeit des BTA 16-600SWRG ist ein entscheidender Faktor für die vereinfachte Integration in moderne, mikrocontrollerbasierte Systeme. Dies eliminiert die Notwendigkeit für zusätzliche Treiberkomponenten, wie sie bei herkömmlichen Thyristoren oder Triacs mit höherem Gate-Strom oft erforderlich sind. Diese direkte Ansteuerbarkeit spart nicht nur Bauteilkosten und Platz auf der Platine, sondern reduziert auch die Komplexität des Designs und verringert die Wahrscheinlichkeit von Fehlfunktionen.
Schutzmechanismen und thermische Überlegungen
Für eine optimale Leistung und Lebensdauer des BTA 16-600SWRG ist die Berücksichtigung der thermischen Belastung entscheidend. Das TO-220AB-Gehäuse bietet eine gute Grundlage für die Wärmeableitung, jedoch wird für Anwendungen, die nahe an den maximalen Stromgrenzen arbeiten, die Verwendung eines geeigneten Kühlkörpers dringend empfohlen. Dies gewährleistet, dass die Sperrschichttemperatur innerhalb sicherer Grenzen bleibt und die Zuverlässigkeit des Bauteils über lange Betriebszeiten aufrechterhalten wird.
Vorteile gegenüber generischen Triacs
Während es eine Vielzahl von Triacs auf dem Markt gibt, zeichnet sich der BTA 16-600SWRG durch eine Kombination von Merkmalen aus, die ihn für spezialisierte Anwendungen überlegen machen:
- Spezifische Logic-Level-Optimierung: Nicht jeder Triac ist für die direkte Ansteuerung durch empfindliche Logikschaltungen ausgelegt. Die 10 mA Spezifikation dieses Modells ist hier ein klarer Vorteil.
- Hohe Strombelastbarkeit bei gleichzeitig niedrigem Gate-Strom: Dies ist eine Balance, die nicht alle Bauteile dieser Leistungsklasse erreichen.
- Gehäuse-Standardisierung: TO-220AB ist weit verbreitet und ermöglicht einfache Austauschbarkeit und effiziente Montage.
- Garantierte Leistungswerte: Präzise spezifizierte Parameter wie Sperrspannung und Stromtragfähigkeit bieten Sicherheit für das Schaltungsdesign.
Wichtigkeit der korrekten Anwendung und Dimensionierung
Die Auswahl des richtigen Triacs ist entscheidend für die Sicherheit und Effizienz Ihrer Schaltung. Der BTA 16-600SWRG bietet ein ausgezeichnetes Verhältnis von Leistung und Empfindlichkeit, aber eine korrekte Dimensionierung der Schutzkomponenten (Sicherungen, Überspannungsschutz) und der Wärmeableitung ist unerlässlich. Achten Sie stets auf die technischen Datenblätter des Herstellers für detaillierte Informationen zu Stoßströmen, Anstiegszeiten und spezifischen Sicherheitsbereichen.
FAQ – Häufig gestellte Fragen zu BTA 16-600SWRG – TRIAC, 600 V, 16 A, 10 mA Logic Level, TO-220AB
Kann der BTA 16-600SWRG direkt an einen 5V Mikrocontroller angeschlossen werden?
Ja, unter der Voraussetzung, dass der Mikrocontroller genügend Strom liefern kann, um den Gate-Strom von 10 mA zu erreichen, und die Ausgangsspannung des Mikrocontrollers die Gate-Schwelle des Triacs überschreitet. In vielen Fällen ist eine zusätzliche Ansteuerungsschaltung nicht notwendig.
Benötigt der BTA 16-600SWRG einen Kühlkörper?
Für Dauerströme nahe der 16A-Grenze oder bei häufigen Schaltzyklen in warmen Umgebungen ist die Verwendung eines Kühlkörpers dringend empfohlen, um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu maximieren.
Welche Art von Lasten kann der BTA 16-600SWRG steuern?
Der Triac ist für die Steuerung von induktiven und resistiven Wechselstromlasten geeignet, wie z.B. Heizungen, Motoren, Lampen und viele andere Geräte, die an das Stromnetz angeschlossen sind.
Was bedeutet „Logic Level“ im Kontext dieses Triacs?
„Logic Level“ bezieht sich auf den niedrigen Strom, der benötigt wird, um den Triac auszulösen. Mit 10 mA kann er typischerweise direkt von den Ausgängen von Mikrocontrollern oder anderen digitalen Logikschaltungen angesteuert werden, im Gegensatz zu Triacs, die einen höheren Gate-Strom benötigen und möglicherweise zusätzliche Treiberschaltungen erfordern.
Ist das TO-220AB Gehäuse isoliert?
Das TO-220AB-Gehäuse gibt es sowohl in isolierter als auch in nicht isolierter Ausführung. Falls eine elektrische Isolation zwischen dem Triac und dem Kühlkörper erforderlich ist, muss ein Modell mit isoliertem Gehäuse oder eine zusätzliche Isolationsschicht (z.B. Glimmerpad) verwendet werden.
Welche maximalen Schaltfrequenzen sind mit dem BTA 16-600SWRG möglich?
Die maximale Schaltfrequenz hängt von der spezifischen Anwendung und den Anstiegszeiten ab. Für typische Netzspannungsanwendungen sind Frequenzen im Bereich von wenigen hundert Hertz üblich. Für höhere Frequenzen sind spezielle High-Frequency-Triacs erforderlich.
Wie wird der BTA 16-600SWRG in einer Schaltung montiert?
Das TO-220AB-Gehäuse ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten ausgelegt. Die Anschlüsse (Gate, MT1, MT2) werden durch Bohrlöcher gesteckt und auf der Unterseite der Platine verlötet.
