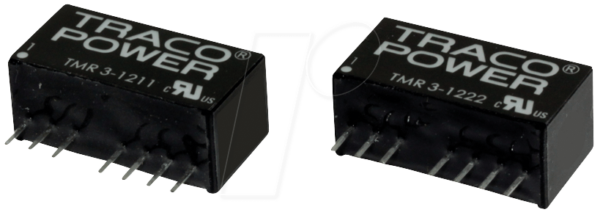

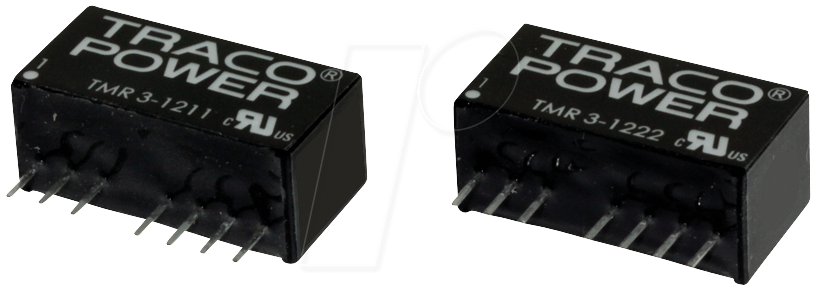

Optimale Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der TMR 3-1211 DC/DC-Wandler
Der TMR 3-1211 DC/DC-Wandler ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und effiziente Spannungsversorgung für ihre Schaltungen benötigen. Dieses präzise gefertigte Bauteil löst das Problem der Notwendigkeit, eine stabile Ausgangsspannung von 5V aus einer variablen Eingangsspannung zu generieren, und ist somit unverzichtbar für den Einsatz in Bereichen wie industrieller Automatisierung, Messtechnik, Medizintechnik und Telekommunikation.
Warum der TMR 3-1211 die überlegene Wahl ist
Im Vergleich zu herkömmlichen linearen Spannungsreglern bietet der TMR 3-1211 DC/DC-Wandler eine signifikant höhere Effizienz. Dies resultiert in einer geringeren Wärmeentwicklung und einem reduzierten Energieverbrauch, was besonders in stromsparenden oder batteriebetriebenen Systemen von entscheidender Bedeutung ist. Die Fähigkeit, auch unter wechselnden Lastbedingungen eine stabile Ausgangsspannung aufrechtzuerhalten, minimiert das Risiko von Fehlfunktionen und erhöht die Zuverlässigkeit der Gesamtanlage. Die kompakte Bauform im SIL-8-Gehäuse ermöglicht zudem eine platzsparende Integration in dicht bestückte Platinenlayouts.
Leistungsstarke Kernfunktionen und Vorteile
Der TMR 3-1211 zeichnet sich durch eine Reihe von überzeugenden Merkmalen aus, die ihn zu einer erstklassigen Komponente für professionelle Anwendungen machen:
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponente und des Gesamtsystems führt.
- Präzise Ausgangsspannung: Eine konstante 5V Ausgangsspannung, auch bei schwankender Eingangsspannung und wechselnder Last, gewährleistet die Stabilität kritischer Schaltungen.
- Kompakte Bauform: Das SIL-8-Gehäuse (Single In-line Package) ist für eine einfache Montage und platzsparende Integration auf Leiterplatten konzipiert.
- Breiter Eingangsspannungsbereich: Bietet Flexibilität bei der Auswahl der Stromquelle und Kompatibilität mit verschiedenen Systemkonfigurationen.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überlast und Kurzschluss, was die Sicherheit des Systems erhöht und Beschädigungen verhindert.
- Geringes Rauschen: Ideal für empfindliche Mess- und Audioschaltungen, bei denen Signalintegrität entscheidend ist.
- Hohe Zuverlässigkeit: Entwickelt für den Dauerbetrieb unter anspruchsvollen Bedingungen.
- Kosteneffizienz: Bietet eine hohe Leistung und Zuverlässigkeit zu einem wettbewerbsfähigen Preis, was die Gesamtkosten für die Systementwicklung senkt.
Technische Spezifikationen im Detail
Die folgende Tabelle fasst die wesentlichen technischen Merkmale des TMR 3-1211 DC/DC-Wandlers zusammen:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | TMR 3-1211 |
| Typ | DC/DC-Wandler |
| Leistung | 3 W |
| Ausgangsspannung | 5 V |
| Ausgangsstrom (maximal) | 600 mA |
| Gehäuseform | SIL-8 (Single In-line Package) |
| Eingangsspannungsbereich | Typischerweise 10.8 V bis 13.2 V (genaue Werte sind dem Datenblatt zu entnehmen) |
| Wirkungsgrad | Hoch (variiert je nach Last und Eingangsspannung, aber typischerweise >85%) |
| Isolationsspannung | Je nach Spezifikation (wichtig für sicherheitskritische Anwendungen) |
| Betriebstemperaturbereich | Erweitert (für industrielle Anwendungen geeignet, z.B. -40°C bis +85°C) |
| Anwendungen | Industrielle Steuerungssysteme, Stromversorgungen für Sensoren, Telekommunikationsgeräte, Medizintechnik, Bordelektronik |
| Besonderheiten | Geringes Ausgangsrauschen, integrierter Kurzschluss- und Überlastschutz |
Anwendungsbereiche für maximale Leistung
Der TMR 3-1211 DC/DC-Wandler ist aufgrund seiner Robustheit, Effizienz und präzisen Spannungsregelung für eine Vielzahl von anspruchsvollen Einsatzgebieten prädestiniert:
- Industrielle Automatisierung und Steuerung: Zur Versorgung von Mikrocontrollern, Sensoren und Aktoren in komplexen Fertigungsanlagen, wo eine stabile Stromversorgung unerlässlich ist.
- Messtechnik und Prüfgeräte: Gewährleistet die Genauigkeit von Messinstrumenten durch eine saubere und stabile 5V-Versorgung, die Störungen minimiert.
- Telekommunikation: Bietet eine zuverlässige Energiequelle für Netzwerkkomponenten, Router und Basisstationen, die einen konstanten Betrieb erfordern.
- Medizintechnik: In Geräten wie Überwachungssystemen oder diagnostischen Instrumenten, wo höchste Zuverlässigkeit und geringes Rauschen entscheidend für die Patientensicherheit sind.
- Bordelektronik in Fahrzeugen: Zur Stromversorgung von Navigationssystemen, Infotainment-Einheiten oder Steuergeräten, wo eine Umwandlung von Bordnetzspannungen erforderlich ist.
- IoT-Anwendungen: Für energieeffiziente Lösungen in vernetzten Geräten, die über lange Zeiträume autonom arbeiten müssen.
- Labor- und Entwicklungsaufbauten: Ein unverzichtbarer Bestandteil für Prototypen und Testschaltungen, die eine verlässliche und flexible Spannungsquelle benötigen.
Umwandlungstechnologie und Effizienzoptimierung
Der TMR 3-1211 basiert auf einer modernen Schaltregler-Topologie. Diese Technologie ermöglicht die effiziente Umwandlung von Gleichspannung auf eine andere Gleichspannung mit minimalen Energieverlusten im Vergleich zu linearen Reglern. Die Kernkomponenten wie Induktivitäten und Schalttransistoren sind für hohe Frequenzen optimiert, um die Größe der passiven Bauteile zu reduzieren und die Leistungsdichte zu erhöhen. Das Design ist darauf ausgelegt, das Ausgangsrauschen zu minimieren, indem Filterkreise auf der Ausgangsseite integriert sind, die hochfrequente Schaltstörungen effektiv unterdrücken. Dies ist insbesondere in empfindlichen digitalen und analogen Schaltungen von großer Bedeutung, um Bitfehler oder Signalverzerrungen zu vermeiden.
Gehäuse und Montage: SIL-8 für optimale Integration
Das SIL-8 (Single In-line Package) Gehäuse des TMR 3-1211 ist eine Standardbauform in der Elektronikindustrie, die eine einfache und zuverlässige Montage auf Leiterplatten ermöglicht. Die Pins sind so angeordnet, dass sie entweder durch gesteckt (Through-Hole) oder in geeigneten Sockeln montiert werden können. Diese Bauform bietet eine gute mechanische Stabilität und Wärmeabfuhr, was für die Langlebigkeit des Bauteils unter Last entscheidend ist. Die kompakten Abmessungen des SIL-8-Gehäuses erlauben eine hohe Packungsdichte auf der Platine, was insbesondere in platzbeschränkten Anwendungen wie mobilen Geräten oder kleinen Gehäusen von Vorteil ist.
Robustheit und Langlebigkeit für industrielle Anforderungen
Konzipiert für den professionellen Einsatz, ist der TMR 3-1211 DC/DC-Wandler auf Robustheit und Langlebigkeit ausgelegt. Die Komponenten sind sorgfältig ausgewählt, um einen breiten Betriebstemperaturbereich zu gewährleisten und auch unter widrigen Umgebungsbedingungen wie erhöhter Luftfeuchtigkeit oder Temperaturschwankungen zuverlässig zu funktionieren. Integrierte Schutzmechanismen gegen Überstrom, Kurzschluss und Überspannung schützen sowohl den Wandler selbst als auch die angeschlossene Last vor potenziellen Schäden. Diese Eigenschaften machen den TMR 3-1211 zu einer vertrauenswürdigen Wahl für Anwendungen, bei denen Ausfallzeiten kostspielig sind.
FAQ – Häufig gestellte Fragen zu TMR 3-1211 – DC/DC-Wandler TMR-3, 3 W, 5 V, 600 mA, SIL-8
Benötige ich zusätzliche Kühlung für den TMR 3-1211 DC/DC-Wandler?
Die Notwendigkeit zusätzlicher Kühlung hängt stark von der tatsächlichen Auslastung und den Umgebungsbedingungen ab. Bei Nennlast und guter Luftzirkulation auf der Leiterplatte ist oft keine externe Kühlung erforderlich. Bei dauerhafter Volllast oder in beengten, schlecht belüfteten Gehäusen kann die Anbringung eines kleinen Kühlkörpers oder eine optimierte Leiterplattenlayout-Gestaltung zur besseren Wärmeableitung ratsam sein. Es empfiehlt sich, die thermischen Spezifikationen im Datenblatt zu prüfen und gegebenenfalls Messungen durchzuführen.
Ist der TMR 3-1211 für den Einsatz in sicherheitskritischen medizinischen Geräten geeignet?
Die Eignung für sicherheitskritische medizinische Geräte hängt von spezifischen Zulassungen und Zertifizierungen ab, die über die generellen technischen Spezifikationen hinausgehen. Der TMR 3-1211 bietet zwar eine hohe Zuverlässigkeit und Schutzfunktionen, für den Einsatz in medizinischen Geräten mit direkter Patientengefährdung sind jedoch oft spezielle medizinische Zulassungen (z.B. nach IEC 60601-1) und Isolationsanforderungen notwendig. Bitte konsultieren Sie hierfür das Datenblatt und ggf. die relevanten Normen und Zulassungsbehörden.
Kann der TMR 3-1211 auch mit einer Eingangsspannung unterhalb von 10.8 V betrieben werden?
Der angegebene typische Eingangsspannungsbereich liegt bei 10.8 V bis 13.2 V. Der Betrieb außerhalb dieses spezifizierten Bereichs kann zu instabilem Verhalten, reduzierter Effizienz oder einem Ausfall des Wandlers führen. Es ist entscheidend, die im Datenblatt aufgeführten Betriebs- und Grenzwerte einzuhalten, um die vorgesehene Funktionalität und Lebensdauer zu gewährleisten.
Welche Art von Lasten kann der TMR 3-1211 zuverlässig versorgen?
Der TMR 3-1211 kann eine breite Palette von Lasten versorgen, die eine stabile 5V-Quelle mit bis zu 600 mA benötigen. Dazu gehören typischerweise digitale Schaltungen wie Mikrocontroller und Logik-ICs, analoge Schaltungen wie Operationsverstärker, Sensoren, LEDs und kleinere Motoren. Die Last sollte jedoch innerhalb der maximalen Leistung von 3W und des maximalen Ausgangsstroms von 600mA liegen. Überprüfen Sie immer den Spitzenstrombedarf Ihrer Last.
Wie unterscheidet sich der Wirkungsgrad des TMR 3-1211 von einem linearen Spannungsregler?
Schaltregler wie der TMR 3-1211 sind in der Regel deutlich effizienter als lineare Spannungsregler. Während ein linearer Regler die überschüssige Spannung in Wärme umwandelt (wodurch die Effizienz stark abfällt, wenn die Differenz zwischen Ein- und Ausgangsspannung groß ist), wandelt ein Schaltregler die Energie effizienter um, was zu deutlich geringeren Energieverlusten und damit zu einer höheren Effizienz führt. Der Wirkungsgrad des TMR 3-1211 liegt typischerweise über 85%, während lineare Regler oft nur 50-70% oder noch weniger erreichen, insbesondere bei größeren Spannungsdifferenzen.
Ist der TMR 3-1211 gegen Überlast und Kurzschluss geschützt?
Ja, der TMR 3-1211 DC/DC-Wandler verfügt über integrierte Schutzmechanismen gegen Überlast und Kurzschluss. Diese Schutzfunktionen sind entscheidend, um den Wandler und die angeschlossene Elektronik vor Beschädigungen zu schützen, falls die Last zu hoch wird oder ein Kurzschluss auftritt. Nach Behebung der Störungsursache nimmt der Wandler in der Regel seinen Betrieb wieder auf.
Was bedeutet SIL-8 für die Montage?
SIL-8 steht für Single In-line Package mit 8 Pins. Dies ist eine standardisierte Gehäuseform, bei der die elektrischen Anschlüsse auf einer Seite des Bauteils angeordnet sind. Diese Anordnung erleichtert die Bestückung von Leiterplatten, sei es durch Bedrahtung durch Bohrungen (Through-Hole Technology) oder durch spezielle Sockel. Es ermöglicht eine platzsparende Integration und ist für automatisierte Fertigungsprozesse gut geeignet.
