Präzisionsverstärkung für anspruchsvolle Schaltungen: Das TLV2372 IDGK – 2x RRIO-OP
Sie benötigen eine zuverlässige und leistungsstarke Verstärkerlösung für Ihre elektronischen Designs, die auch unter variierenden Betriebsbedingungen stabil funktioniert? Das TLV2372 IDGK – 2x RRIO-OP ist die ideale Wahl für Ingenieure und Entwickler, die eine präzise Signalverarbeitung mit geringem Stromverbrauch und hoher Flexibilität erwarten. Seine Rail-to-Rail-Input/Output-Fähigkeiten (RRIO) in Verbindung mit einem breiten Spannungsversorgungsbereich machen es zur überlegenen Alternative gegenüber herkömmlichen Operationsverstärkern, die in vielen Anwendungen an ihre Grenzen stoßen.
Herausragende Leistungsmerkmale des TLV2372 IDGK
Der TLV2372 IDGK – 2x RRIO-OP zeichnet sich durch eine Kombination von Merkmalen aus, die ihn für eine Vielzahl von Applikationen prädestinieren. Die integrierten zwei Operationsverstärker bieten eine bemerkenswerte Bandbreite von 3 MHz bei einer schnellen Anstiegsgeschwindigkeit von 2,4 V/µs. Dies ermöglicht eine akkurate Wiedergabe von Signalen über einen weiten Frequenzbereich.
- Rail-to-Rail Input und Output (RRIO): Ermöglicht die volle Ausnutzung des Versorgungsspannungsbereichs für sowohl Eingangs- als auch Ausgangssignale, was besonders in batteriebetriebenen Geräten oder Systemen mit geringer Versorgungsspannung von entscheidendem Vorteil ist.
- Breiter Versorgungsspannungsbereich: Die Flexibilität von 2,7 V bis 16 V erlaubt den Einsatz in unterschiedlichsten Systemen, von mobilen Endgeräten bis hin zu industriellen Steuerungen.
- Geringer Stromverbrauch: Optimiert für Effizienz, was ihn zur perfekten Wahl für energiebewusste Designs macht.
- Hohe Geschwindigkeit und Genauigkeit: Die Kombination aus 3 MHz Bandbreite und 2,4 V/µs Slew Rate gewährleistet eine schnelle und präzise Signalverarbeitung ohne Verzerrungen.
- Zwei unabhängige Operationsverstärker: Bietet Flexibilität bei der Schaltungsgestaltung, indem zwei Verstärkerfunktionen in einem einzigen Bauteil integriert sind.
Anwendungsbereiche und technische Vorteile
Die Vielseitigkeit des TLV2372 IDGK – 2x RRIO-OP eröffnet eine breite Palette von Einsatzmöglichkeiten. Von der Signalaufbereitung in Sensoren über Audioanwendungen bis hin zu komplexen Filterschaltungen – dieser Operationsverstärker liefert stets eine erstklassige Performance. Die RRIO-Architektur minimiert die Notwendigkeit von Pegelwandlern und Vereinfacht so das Schaltungsdesign erheblich, was zu Kosteneinsparungen und einer Reduzierung der Komponentenanzahl führt.
Die Fähigkeit, sowohl Eingangssignale bis zur negativen oder positiven Versorgungsspannung zu verarbeiten als auch den Ausgang bis zu diesen Grenzen zu treiben, ist ein signifikanter Vorteil gegenüber Standard-Operationsverstärkern, die oft einen gewissen Spielraum um die Versorgungsspannungen herum benötigen. Dies bedeutet eine bessere Ausnutzung des Dynamikbereichs und eine präzisere Signalform über den gesamten Spannungsbereich.
Produktspezifikationen im Detail
Die technischen Spezifikationen des TLV2372 IDGK – 2x RRIO-OP sprechen für sich und unterstreichen seine Eignung für professionelle Anwendungen. Die genauen Parameter sind entscheidend für die erfolgreiche Implementierung in anspruchsvollen Schaltungsumgebungen.
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Doppel Operationsverstärker |
| Eingangsbereich | Rail-to-Rail |
| Ausgangsbereich | Rail-to-Rail |
| Versorgungsspannung (min.) | 2,7 V |
| Versorgungsspannung (max.) | 16 V |
| Bandbreite (Gain=1) | 3 MHz |
| Anstiegsgeschwindigkeit (Slew Rate) | 2,4 V/µs |
| Gehäuse | VSSOP-8 |
| Anzahl Kanäle | 2 |

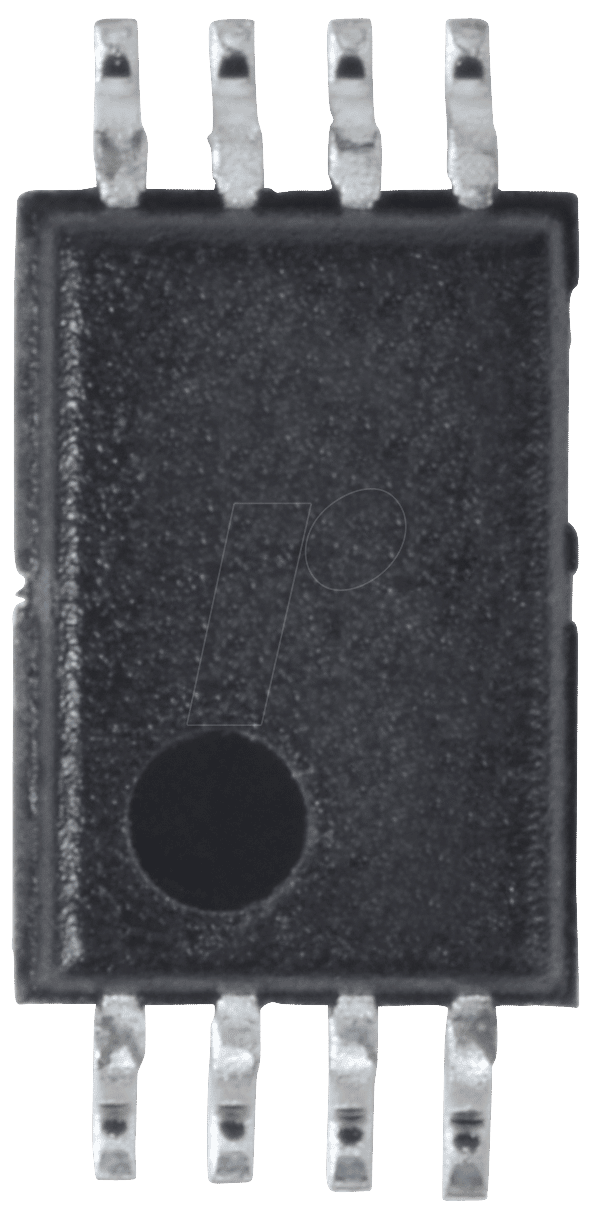

Vorteile der VSSOP-8 Gehäusetypologie
Das VSSOP-8 (Very Small Outline Package) Gehäuse des TLV2372 IDGK – 2x RRIO-OP bietet erhebliche Vorteile in Bezug auf Platzersparnis auf der Leiterplatte. Mit seinen geringen Abmessungen ermöglicht es eine höhere Integrationsdichte und ist daher ideal für kompakte elektronische Geräte, Wearables und mobile Applikationen, bei denen jeder Millimeter zählt.
- Kompakte Bauform: Deutlich kleiner als herkömmliche SOIC-Gehäuse, was die Designflexibilität erhöht.
- Geringes Gewicht: Trägt zur Gewichtsreduktion des Endprodukts bei.
- Verbesserte thermische Leistung: Trotz der Größe bieten VSSOP-Gehäuse oft eine gute Wärmeabfuhr für die integrierten Schaltkreise.
- Hohe Pin-Dichte: Ermöglicht die Integration von Funktionen auf kleinstem Raum.
Maximale Effizienz durch fortschrittliche Schaltungstechnik
Die interne Architektur des TLV2372 IDGK – 2x RRIO-OP wurde mit dem Ziel optimiert, sowohl die Leistung als auch die Energieeffizienz zu maximieren. Die speziell entwickelten Transistoren und Bias-Schaltungen sorgen für ein optimales Verhältnis zwischen Stromverbrauch und Signalintegrität. Dies macht ihn zu einer überlegenen Wahl gegenüber älteren oder weniger spezialisierten Operationsverstärkern, die oft höhere Ruhestrome oder eine geringere Dynamik aufweisen.
FAQ – Häufig gestellte Fragen zu TLV2372 IDGK – 2x RRIO-OP, 2,7 – 16 V,3 MHz,2,4 V/us, VSSOP-8
Was bedeutet Rail-to-Rail Input/Output (RRIO) genau?
Rail-to-Rail Input/Output bedeutet, dass die Eingangs- und Ausgangsspannungen des Operationsverstärkers den vollen Bereich der Versorgungsspannungen abdecken können, von der negativen bis zur positiven Schienenspannung. Dies maximiert den nutzbaren Dynamikbereich in Schaltungen, insbesondere bei niedrigen Versorgungsspannungen.
Kann der TLV2372 IDGK mit verschiedenen Versorgungsspannungen betrieben werden?
Ja, der TLV2372 IDGK – 2x RRIO-OP ist für einen breiten Versorgungsspannungsbereich von 2,7 V bis 16 V ausgelegt, was eine hohe Flexibilität bei der Integration in verschiedene elektronische Systeme ermöglicht.
Welche Vorteile bietet die hohe Anstiegsgeschwindigkeit (Slew Rate)?
Eine hohe Anstiegsgeschwindigkeit von 2,4 V/µs bedeutet, dass der Operationsverstärker schnelle Signaländerungen präzise verfolgen kann, ohne die Signalform zu verzerren. Dies ist entscheidend für Anwendungen, die mit hohen Frequenzen oder schnellen Transienten arbeiten.
Ist das VSSOP-8 Gehäuse für Surface Mount Technology (SMT) geeignet?
Ja, das VSSOP-8 Gehäuse ist ein Standard für Surface Mount Technology und eignet sich hervorragend für automatisierte Bestückungsprozesse auf Leiterplatten.
Für welche Art von Anwendungen ist der TLV2372 IDGK besonders gut geeignet?
Aufgrund seiner RRIO-Fähigkeiten, des breiten Spannungsbereichs und der guten Geschwindigkeit ist der TLV2372 IDGK ideal für Anwendungen wie batteriebetriebene Geräte, portable Messinstrumente, aktive Filter, Signalaufbereitungsstufen für Sensoren und Audioverstärker.
Kann ich beide Operationsverstärker im TLV2372 IDGK unabhängig voneinander nutzen?
Ja, der TLV2372 IDGK enthält zwei unabhängige Operationsverstärker, die separat konfiguriert und genutzt werden können, was eine hohe Flexibilität im Schaltungsdesign ermöglicht.
Wie verhält sich die Bandbreite bei verschiedenen Verstärkungsfaktoren?
Die angegebene Bandbreite von 3 MHz bezieht sich typischerweise auf eine Verstärkung von Eins (Unity Gain). Bei höheren Verstärkungsfaktoren verringert sich die effektive Bandbreite des Operationsverstärkers gemäß seiner Schleifenverstärkungscharakteristik.
