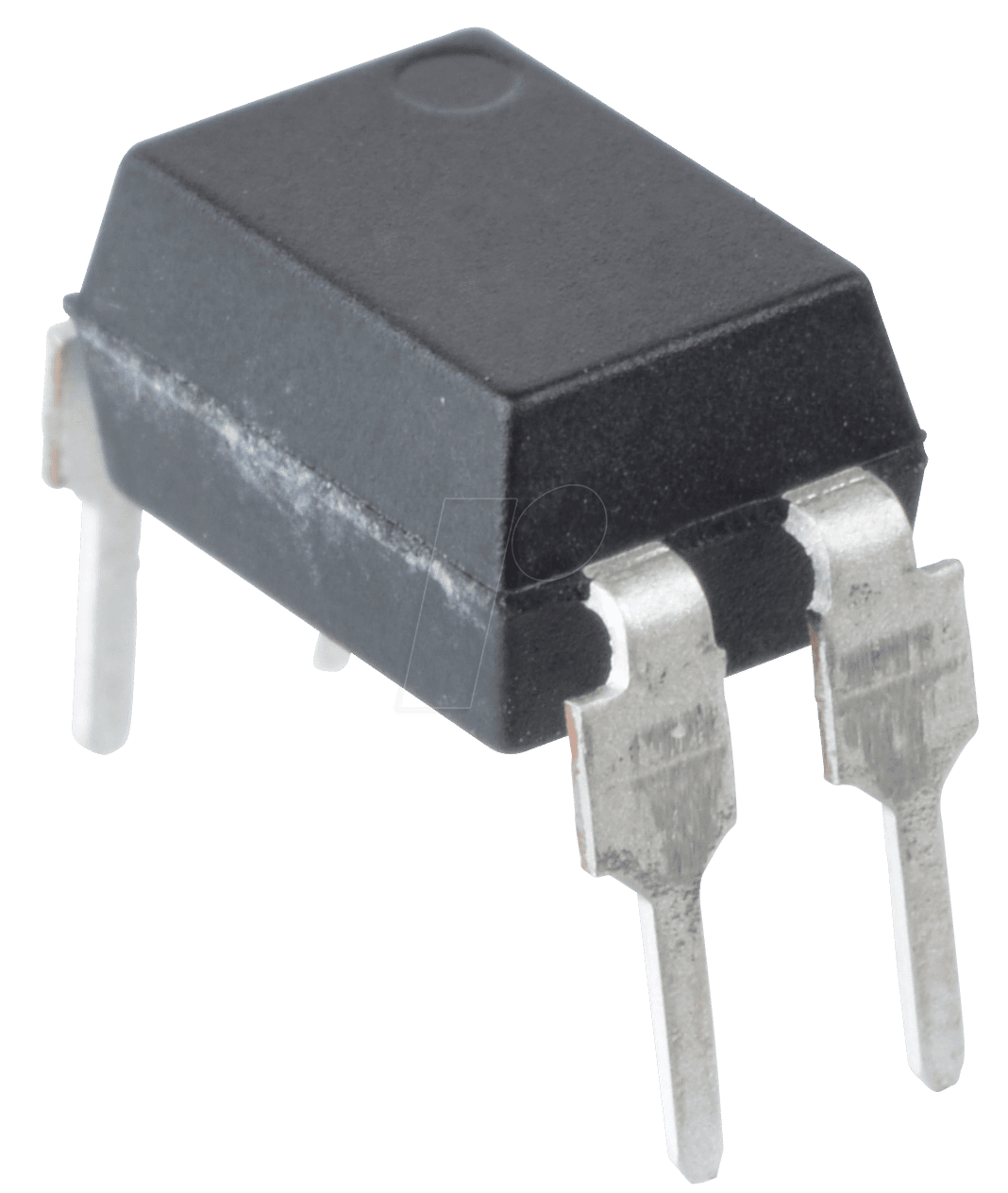

TLP 523 TOS – Optokoppler DIL-4: Präzision für Ihre Schaltungen
Der TLP 523 TOS – Optokoppler DIL-4 ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige galvanische Trennung zwischen empfindlichen Steuerschaltungen und Hochspannungsanwendungen benötigen. Dieses Bauteil schützt Ihre Systeme vor Überspannungen und elektrischem Rauschen und gewährleistet somit die Langlebigkeit und Integrität Ihrer elektronischen Geräte.
Galvanische Trennung: Das Kernstück des TLP 523 TOS
Galvanische Trennung ist ein entscheidendes Prinzip im modernen Schaltungsdesign, um zwei Stromkreise elektrisch voneinander zu isolieren und gleichzeitig die Übertragung von Signalen zu ermöglichen. Der TLP 523 TOS nutzt dabei die optische Kopplung, um diese Trennung zu realisieren. Ein interner Leuchtdiode (LED) emittiert Licht, das von einem Fototransistor auf der anderen Seite des Gehäuses erfasst wird. Diese physikalische Trennung durch Licht verhindert den direkten elektrischen Kontakt und schützt somit empfindliche Mikrocontroller oder Signalverarbeitungsschaltungen vor potenziell schädlichen Spannungsspitzen oder Masseschleifen.
Vorteile des TLP 523 TOS im Überblick
- Hohe Isolation: Bietet eine exzellente Spannungsfestigkeit zwischen Ein- und Ausgang, was für sicherheitskritische Anwendungen unerlässlich ist.
- Schnelle Schaltzeiten: Ermöglicht eine effiziente Signalübertragung mit minimaler Verzögerung, wichtig für hochfrequente Schaltungen.
- Kompaktes DIL-4 Gehäuse: Passt problemlos auf Standard-Leiterplatten und spart wertvollen Bauraum.
- Breiter Temperaturbereich: Funktioniert zuverlässig unter verschiedensten Umgebungsbedingungen, von kalten Industrienischen bis zu warmen elektronischen Gehäusen.
- Geringer Leckstrom: Minimiert unerwünschte Signalverfälschung und Energieverluste.
- Hohe Zuverlässigkeit: Entwickelt für eine lange Lebensdauer und konsistente Leistung, selbst unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche: Wo der TLP 523 TOS brilliert
Die Vielseitigkeit des TLP 523 TOS macht ihn zu einem unverzichtbaren Baustein in einer breiten Palette von Anwendungen. In der Industrieautomation schützt er SPS-Steuerungen vor der rauen elektrischen Umgebung von Maschinen. Im Bereich der Stromversorgung wird er eingesetzt, um die Sekundärseite von Netzteilen sicher von der Primärseite zu trennen. In der Medizintechnik sorgt er für die notwendige Patientensicherheit durch die Isolation von Messgeräten. Auch in der Unterhaltungselektronik, in Kommunikationssystemen und in der Entwicklung von Prüfgeräten findet der TLP 523 TOS Anwendung, wo immer eine robuste und zuverlässige Signalübertragung über eine galvanische Trennung erforderlich ist.
Technische Spezifikationen des TLP 523 TOS
| Merkmal | Beschreibung |
|---|---|
| Typ | Optokoppler (Fototransistor-Ausgang) |
| Gehäuseform | DIL-4 (Dual In-line Package, 4 Pins) |
| Isolationsspannung (AC, RMS) | Typischerweise 3.75 kV |
| Isolationsspannung (DC) | Typischerweise 5 kV |
| Current Transfer Ratio (CTR) | Mindestens 50% (bei spezifizierten Bedingungen) |
| Schaltgeschwindigkeit | Schnell (typische Anstiegs- und Abfallzeiten im Mikrosekundenbereich) |
| Betriebstemperaturbereich | Breit, oft von -55°C bis +100°C |
| Emitter-Wellenlänge | Infrarot (IR), optimiert für Silizium-Fotodetektoren |
| Anzahl der Kanäle | 1 (ein LED-Eingang, ein Fototransistor-Ausgang) |
| Ausgangstyp | NPN-Fototransistor |
| Sicherheit & Zulassungen | Erfüllt gängige Sicherheitsnormen für elektronische Bauteile (z.B. UL, VDE, IEC) |
Material und Konstruktion für maximale Zuverlässigkeit
Der TLP 523 TOS – Optokoppler DIL-4 ist mit äußerster Sorgfalt konstruiert, um eine kompromisslose Leistung und Langlebigkeit zu gewährleisten. Das Gehäuse besteht aus einem robusten, flammhemmenden Kunststoff (oft ein Epoxy-Harz oder ähnliches thermoplastisches Material), das nicht nur die interne Elektronik schützt, sondern auch die hohe Isolation zwischen den elektrischen Anschlüssen sicherstellt. Die interne Anordnung von Leuchtdiode und Fototransistor ist auf präzise Fertigungsprozesse optimiert, um eine konstante und vorhersehbare Lichtübertragung zu gewährleisten. Die Anschlussdrähte sind aus einer leitfähigen Legierung gefertigt und mit einer Oberflächenveredelung versehen, die Lötbarkeit und Korrosionsbeständigkeit maximiert. Diese Materialauswahl und die präzise Konstruktion sind entscheidend für die Erfüllung der hohen Isolation- und Sicherheitsanforderungen, die für Optokoppler in industriellen und sicherheitsrelevanten Anwendungen gestellt werden.
Warum der TLP 523 TOS Standardlösungen übertrifft
Im Vergleich zu einfacheren oder weniger spezialisierten Trennlösungen bietet der TLP 523 TOS – Optokoppler DIL-4 eine überlegene Kombination aus Isolationseigenschaften, Schaltgeschwindigkeit und Zuverlässigkeit. Während einfache Transformatoren oder Relais ebenfalls zur Trennung eingesetzt werden können, sind sie oft größer, mechanisch anfälliger oder weisen langsamere Schaltzeiten auf. Der TLP 523 TOS arbeitet rein elektronisch, was eine schnelle Signalverarbeitung ohne mechanischen Verschleiß ermöglicht. Seine Fähigkeit, hohe Spannungen sicher zu trennen und gleichzeitig präzise digitale oder analoge Signale zu übertragen, ist für viele moderne Elektronikanwendungen unersetzlich. Die standardisierte DIL-4 Bauform gewährleistet zudem eine einfache Integration in bestehende Designs und eine breite Verfügbarkeit auf dem Markt.
FAQ – Häufig gestellte Fragen zu TLP 523 TOS – Optokoppler DIL-4
Was ist die Hauptfunktion eines Optokopplers wie des TLP 523 TOS?
Die Hauptfunktion eines Optokopplers, wie des TLP 523 TOS, ist die galvanische Trennung zwischen zwei Stromkreisen. Er überträgt Signale mittels Licht, wodurch eine elektrische Isolation entsteht. Dies schützt empfindliche Komponenten vor Überspannungen, Störungen und Masseschleifen.
Für welche Art von Anwendungen ist der TLP 523 TOS besonders gut geeignet?
Der TLP 523 TOS eignet sich hervorragend für Anwendungen, die eine zuverlässige galvanische Trennung erfordern, wie z.B. in der Industrieautomation, Stromversorgungen, Medizintechnik, Telekommunikation und in der Steuerung von Hochspannungsgeräten. Seine schnelle Schaltgeschwindigkeit und hohe Isolation machen ihn ideal für die Anbindung von Mikrocontrollern an Leistungselektronik.
Was bedeutet die Angabe „DIL-4“ bei diesem Optokoppler?
„DIL-4“ steht für Dual In-line Package mit 4 Pins. Dies beschreibt die physische Bauform des Bauteils, die standardisierte Abstände zwischen den Anschlusspins aufweist und für die Montage auf Lochraster- oder SMD-Leiterplatten konzipiert ist. Die 4 Pins sind typischerweise für den Eingang (LED) und den Ausgang (Fototransistor) vorgesehen.
Wie hoch ist die maximale Spannungsfestigkeit des TLP 523 TOS?
Die maximale Isolationsspannung des TLP 523 TOS liegt typischerweise bei 3.75 kV (AC, RMS) und 5 kV (DC). Dies bedeutet, dass er diesen Spannungen zwischen der Eingangs- und Ausgangsseite standhalten kann, ohne durchzuschlagen oder beschädigt zu werden.
Was ist das Current Transfer Ratio (CTR) und warum ist es wichtig?
Das Current Transfer Ratio (CTR) gibt das Verhältnis des Ausgangsstroms zum Eingangsstrom an. Für den TLP 523 TOS beträgt es typischerweise mindestens 50%. Ein höherer CTR-Wert bedeutet, dass bei einem geringeren Eingangsstrom ein höherer Ausgangsstrom erzielt wird, was die Effizienz und die Treibfähigkeit des Optokopplers erhöht.
Kann der TLP 523 TOS sowohl für digitale als auch für analoge Signale verwendet werden?
Ja, der TLP 523 TOS kann sowohl für digitale als auch für analoge Signale verwendet werden. Er überträgt die Pulsfolgen des Eingangssignals (digital) oder die Variationen der Signalstärke (analog) über Lichtimpulse, die dann am Ausgang detektiert und in einen elektrischen Strom umgewandelt werden. Die lineare Übertragung hängt jedoch von der Aussteuerung des Eingangsstroms und der Kennlinie des Fototransistors ab.
Welchen Temperaturbereich deckt der TLP 523 TOS ab?
Der TLP 523 TOS ist für einen breiten Betriebstemperaturbereich ausgelegt, der oft von -55°C bis +100°C reicht. Diese Robustheit gewährleistet eine zuverlässige Funktion auch unter extremen Umgebungsbedingungen, wie sie in industriellen Anlagen oder im Außenbereich vorkommen können.
