Hochleistungs-Optokoppler TLP 2531: Sichere Signalübertragung für professionelle Anwendungen
Der TLP 2531 ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und sichere galvanische Trennung in ihren elektronischen Schaltungen benötigen. Dieses leistungsstarke Bauteil isoliert empfindliche Steuerkreise von potenziell störenden oder gefährlichen Spannungen und Strömen, was es zu einer unverzichtbaren Komponente in industriellen Steuerungen, Stromversorgungen und Kommunikationssystemen macht.
Überlegene Isolation und Leistung: Der Vorteil des TLP 2531
Im Vergleich zu herkömmlichen Optokopplern bietet der TLP 2531 eine signifikant höhere Durchschlagsfestigkeit von 2,5 kV, was eine robustere und sicherere Trennung gewährleistet. Die hohe Übertragungsrate von 2 MBd ermöglicht eine schnelle und präzise Weiterleitung von digitalen Signalen, selbst unter anspruchsvollen Betriebsbedingungen. Die DIP8-Bauform ist etabliert und ermöglicht eine einfache Integration in bestehende Platinenlayouts und Fertigungsprozesse, was den TLP 2531 zu einer überlegenen Wahl für professionelle Designanforderungen macht.
Kernfunktionen und technische Exzellenz
Der TLP 2531 zeichnet sich durch seine dualen Optokoppler-Kanäle aus, die eine flexible Konfiguration und erhöhte Redundanz ermöglichen. Jede Komponente ist darauf ausgelegt, eine strenge Isolationsspannung zu erreichen und aufrechtzuerhalten, um empfindliche Mikrocontroller und Logikschaltungen vor Überspannungen und elektrischem Rauschen zu schützen.
- Hohe Isolationsspannung: Mit einer garantierten Durchschlagsfestigkeit von 2,5 kV bietet der TLP 2531 einen erstklassigen Schutz vor gefährlichen elektrischen Spannungen und verbessert die Gesamtsicherheit des Systems.
- Schnelle Datenübertragung: Die Datenübertragungsrate von 2 MBd ermöglicht eine effiziente Signalweiterleitung, was für Anwendungen mit hohen Anforderungen an die Geschwindigkeit unerlässlich ist.
- Zwei unabhängige Kanäle: Die integrierten zwei Optokoppler-Kanäle bieten Flexibilität im Schaltungsdesign und ermöglichen die gleichzeitige Isolierung mehrerer Signale oder die Implementierung von Redundanz.
- Robuste Bauweise: Die DIP8-Gehäuseform ist für ihre Zuverlässigkeit und einfache Montage bekannt und macht den TLP 2531 ideal für Massenproduktionen.
- Geringer Leckstrom: Minimale Leckströme zwischen Ein- und Ausgang gewährleisten eine saubere Signalintegrität und reduzieren unnötige Energieverluste.
- Breiter Betriebstemperaturbereich: Konzipiert für den Einsatz in verschiedenen Umgebungen, unterstützt der TLP 2531 zuverlässig auch unter extremen Temperaturbedingungen.
Anwendungsbereiche und technologische Integration
Die Vielseitigkeit des TLP 2531 eröffnet eine breite Palette von Anwendungsfeldern in der modernen Elektronikentwicklung. Seine Fähigkeit, digitale und analoge Signale sicher zu trennen, macht ihn zu einer Schlüsselkomponente in folgenden Bereichen:
- Industrielle Automatisierung: Zur sicheren Anbindung von Sensoren, Aktuatoren und Steuerungssystemen an speicherprogrammierbare Steuerungen (SPS) und Prozessleitsysteme. Dies ist entscheidend, um die Kontrolleinheit vor schädlichen Störungen aus dem Feld zu schützen.
- Schaltnetzteile: Als Isolationskomponente in der Rückkopplungsschleife von Schaltnetzteilen, um die Steuerelektronik vor der Hochspannung der Primärseite zu schützen und eine sichere Betriebsumgebung zu gewährleisten.
- Energieversorgungssysteme: In der Solar- und Windenergieumwandlung sowie in Batteriemanagementsystemen, wo hohe Spannungen und die Notwendigkeit der galvanischen Trennung von entscheidender Bedeutung sind.
- Telekommunikationsgeräte: Zur Isolierung von Schnittstellen und zur Vermeidung von Erdschleifen in Netzwerkausrüstung und Kommunikationsmodulen.
- Medizintechnik: In Geräten, die Patientenkontakt haben, um die Sicherheit durch vollständige elektrische Isolierung zu gewährleisten und das Risiko von Stromschlägen zu eliminieren.
- Motorsteuerungen: Zur Ansteuerung von Leistungsmodulen wie IGBTs und MOSFETs in Frequenzumrichtern und Servosystemen, um die Ansteuerungsschaltung vor den hohen Spannungen des Motors zu isolieren.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Artikelnummer | TLP 2531 |
| Typ | 2x Optokoppler |
| Isolationsspannung (RMS) | 2,5 kV |
| Datenübertragungsrate | 2 MBd |

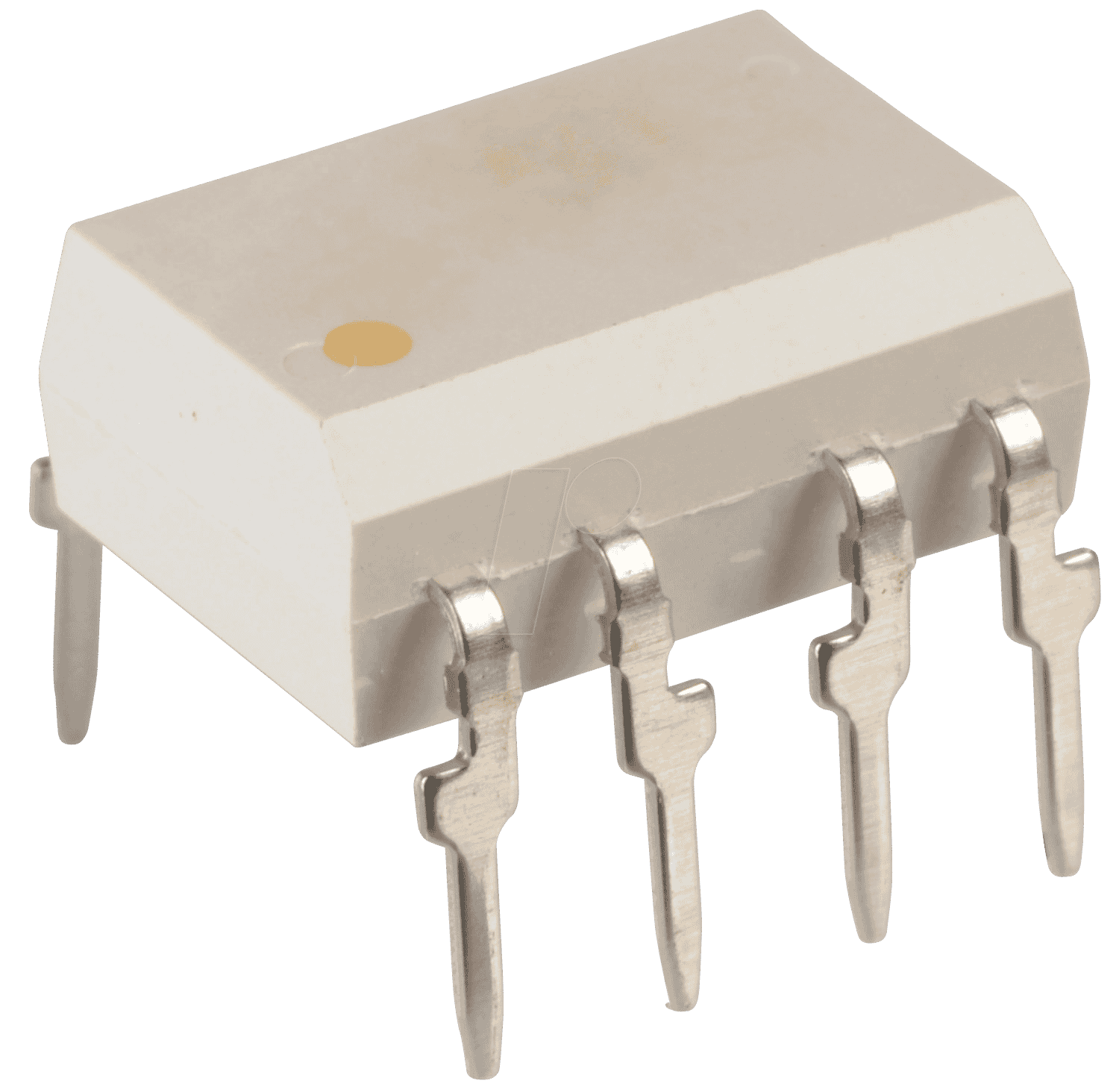

| Gehäuseform | DIP8 (Dual In-line Package) |
| Anzahl der Kanäle | 2 |
| Eingangscharakteristik | LED (Light Emitting Diode) |
| Ausgangscharakteristik | Transistor (Phototransistor) |
| Betriebstemperaturbereich | Standard industriell (typischerweise -40°C bis +85°C, genaue Spezifikation siehe Datenblatt) |
| Strom-Übertragungsverhältnis (CTR) | Typische Werte sind optimiert für effiziente Signalübertragung und Schaltleistung; Details im Datenblatt. |
| Kriech- und Luftstrecken | Ausgelegt zur Erfüllung strenger Sicherheitsstandards für Isolation. |
| Anschlusstyp | Through-Hole (THT) für einfache Lötverbindungen. |
Technische Spezifikationen im Fokus
Der TLP 2531 nutzt eine effiziente Infrarot-LED als Lichtquelle im Eingang und einen hochsensiblen Fototransistor als Detektor am Ausgang. Diese Kombination ermöglicht eine klare Trennung zwischen der Steuerseite und der Lastseite einer Schaltung. Die Kennzeichnung DIP8 steht für das bewährte Dual In-line Package mit acht Pins, was eine unkomplizierte Montage auf Leiterplatten mittels Durchsteckmontage (Through-Hole Technology, THT) erlaubt. Die hohe Isolationsspannung von 2,5 Kilovolt (effektiv) ist ein entscheidendes Merkmal, das diesen Optokoppler für Anwendungen prädestiniert, bei denen eine strikte galvanische Trennung unerlässlich ist, um Personal und Geräte vor gefährlichen Spannungsspitzen und elektrischen Störungen zu schützen.
Die spezifizierte Datenübertragungsrate von 2 Megabit pro Sekunde (MBd) bedeutet, dass der TLP 2531 in der Lage ist, digitale Signale mit hoher Geschwindigkeit und geringem Jitter zu übertragen. Dies ist besonders wichtig in schnellen Kommunikationsschnittstellen und bei der Steuerung von Hochgeschwindigkeitskomponenten. Die interne Struktur ist darauf optimiert, einen niedrigen Leckstrom im ausgeschalteten Zustand zu gewährleisten und eine klare Schaltschwelle zu bieten, was zu einer hohen Störfestigkeit und präzisen Schaltvorgängen führt.
Sicherheitsaspekte und Normenkonformität
Die Einhaltung internationaler Sicherheitsstandards ist ein kritischer Faktor für Komponenten, die in sensiblen Anwendungen wie der Medizintechnik oder der industriellen Steuerung eingesetzt werden. Der TLP 2531 ist so konzipiert, dass er die erforderlichen Kriech- und Luftstrecken für eine sichere Isolierung gemäß relevanten Normen erfüllt. Dies minimiert das Risiko von Durchschlägen und gewährleistet die Langzeitstabilität der Isolationsfunktion über die gesamte Lebensdauer des Geräts. Die 2,5 kV RMS spezifizierte Isolationsspannung (effektiver Wert) ist ein starker Indikator für die Robustheit des Bauteils gegenüber transienten Überspannungen, die in Stromnetzen und industriellen Umgebungen häufig auftreten.
Häufig gestellte Fragen zu TLP 2531 – 2xOptokoppler 2,5kV 2MBd DIP8
Was ist die Hauptfunktion des TLP 2531?
Die Hauptfunktion des TLP 2531 ist die Bereitstellung einer galvanischen Trennung zwischen zwei Stromkreisen. Dies bedeutet, dass elektrische Signale zwischen den beiden Kreisen übertragen werden, ohne dass eine direkte elektrische Verbindung besteht. Dadurch werden empfindliche Schaltungen vor Überspannungen, Rauschen und potenziellen Gefahren durch hohe Spannungen geschützt.
Für welche Art von Anwendungen ist der TLP 2531 am besten geeignet?
Der TLP 2531 eignet sich hervorragend für industrielle Steuerungen, Schaltnetzteile, Energieversorgungssysteme, Telekommunikationsgeräte, Medizintechnik und Motorsteuerungen. Überall dort, wo eine sichere und zuverlässige Signalübertragung zwischen unterschiedlichen Spannungsbereichen erforderlich ist.
Was bedeutet die Angabe „2,5kV“?
Die Angabe „2,5kV“ bezieht sich auf die Isolationsspannung (effektiver Wert), die das Bauteil sicher trennen kann, ohne dass es zu einem Durchschlag kommt. Dies ist ein kritischer Parameter für die Sicherheit und Zuverlässigkeit in Hochspannungsanwendungen.
Was ist die Bedeutung der Datenübertragungsrate von 2MBd?
2MBd steht für 2 Megabit pro Sekunde und gibt die maximale Geschwindigkeit an, mit der digitale Signale durch den Optokoppler übertragen werden können. Eine höhere Datenrate ermöglicht eine schnellere und reaktionsschnellere Signalübertragung.
Warum sollte ich den TLP 2531 einem Standard-Optokoppler vorziehen?
Der TLP 2531 bietet eine höhere Isolationsspannung (2,5kV im Vergleich zu oft niedrigeren Werten bei Standardoptokopplern), eine höhere Datenübertragungsrate und die Flexibilität von zwei unabhängigen Kanälen. Diese Eigenschaften machen ihn zur überlegenen Wahl für anspruchsvollere und sicherheitskritische Anwendungen.
Ist der TLP 2531 einfach zu löten?
Ja, der TLP 2531 ist im DIP8-Gehäuse ausgeführt. Dies ist ein gängiges Gehäuse für die Durchsteckmontage (Through-Hole Technology), das eine einfache und zuverlässige Lötverbindung auf Standard-Leiterplatten ermöglicht.
Welche Vorteile bieten die zwei Optokoppler-Kanäle?
Die zwei separaten Optokoppler-Kanäle im TLP 2531 bieten Designflexibilität. Sie können verwendet werden, um zwei verschiedene Signale gleichzeitig zu isolieren, redundante Übertragungen zu implementieren oder komplexere Schaltungen zu realisieren, die eine getrennte Ansteuerung oder Rückmeldung erfordern.
