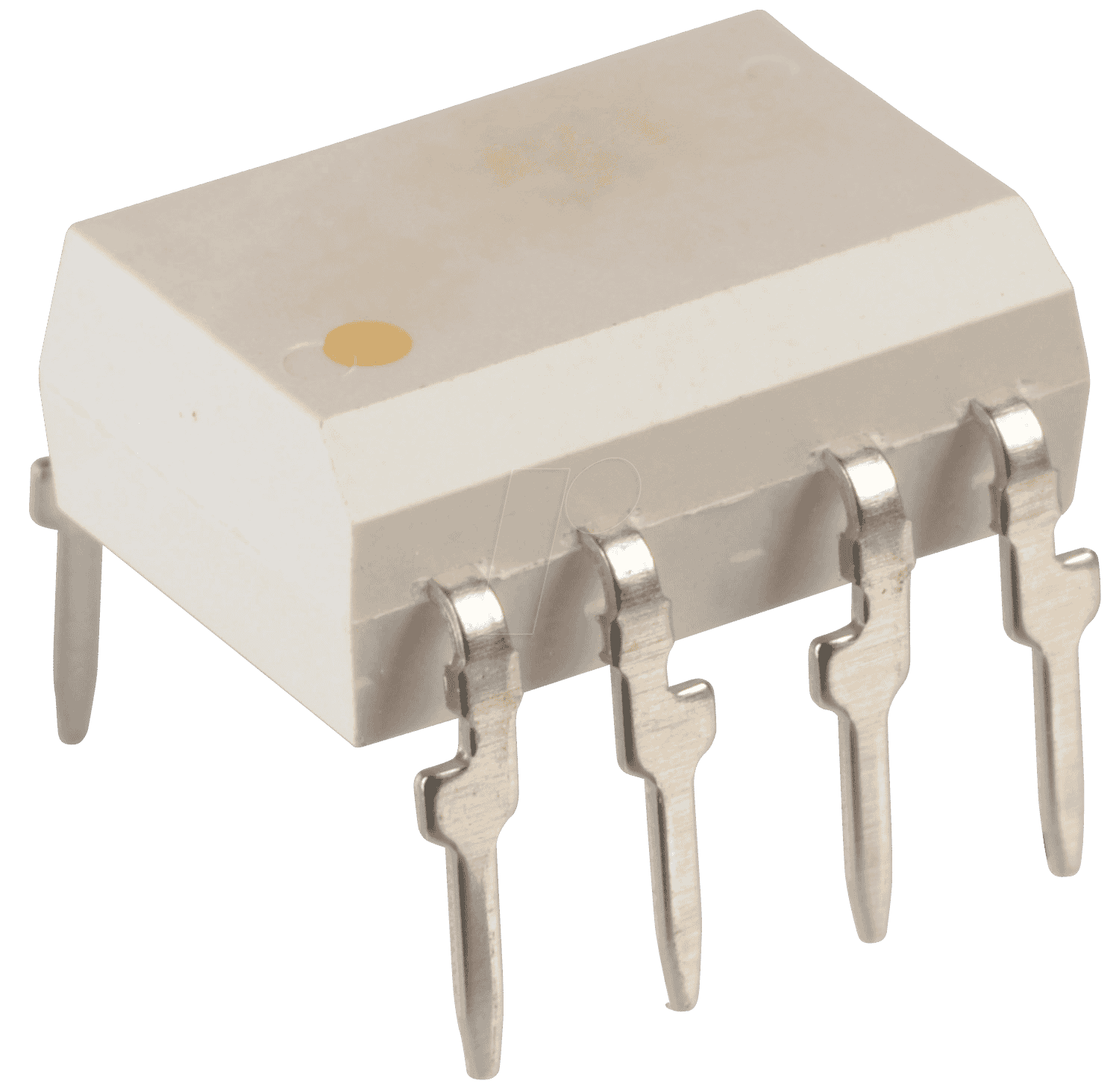

TLP 250H(F) – Hochzuverlässiger Optokoppler mit Logik-Ausgang für anspruchsvolle Schaltungen
Das TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 ist die optimale Lösung für Ingenieure und Entwickler, die eine präzise und zuverlässige galvanische Trennung sowie eine effiziente Ansteuerung von Leistungshalbleitern benötigen. Dieses Bauteil schließt die Lücke zwischen empfindlichen Mikrocontrollern und energieintensiven Lasten, indem es eine robuste Schnittstelle schafft, die Störungen minimiert und die Systemintegrität bewahrt.
Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
In der modernen Elektronikentwicklung ist die Notwendigkeit einer zuverlässigen Signalübertragung und Leistungsisolation von größter Bedeutung. Das TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 erfüllt diese Anforderungen durch seinen integrierten Totem-Pol-Ausgang, der eine schnelle und effiziente Ansteuerung von MOSFETs oder IGBTs ermöglicht. Dies ist ein entscheidender Vorteil gegenüber Optokopplern mit reinem Transistorausgang, da es die Schaltzeiten verkürzt und den Energieverlust reduziert.
Überlegene Leistung dank fortschrittlicher Technologie
Warum sollten Sie sich für den TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 entscheiden? Die Antwort liegt in seiner überlegenen Technologie und seinem durchdachten Design. Der integrierte Totem-Pol-Ausgang liefert sowohl eine starke Stromsenke als auch eine starke Stromquelle, was für die schnelle Aufladung und Entladung der Gate-Kapazität von Leistungshalbleitern unerlässlich ist. Dies resultiert in deutlich schnelleren Schaltfrequenzen und einer verbesserten Effizienz im Vergleich zu einfacheren Optokoppler-Designs, die externe Treiberstufen erfordern würden. Die hohe Spannungsfestigkeit und der weite Betriebstemperaturbereich garantieren zudem eine zuverlässige Funktion unter anspruchsvollen Umgebungsbedingungen.
Hauptvorteile des TLP 250H(F) – Optokoppler
- Hohe Ausgangstreiberfähigkeit: Der integrierte Totem-Pol-Ausgang liefert hohe Spitzenströme, was eine schnelle und zuverlässige Ansteuerung von Leistungstransistoren ermöglicht.
- Verbesserte Effizienz: Durch die optimierte Treiberstufe werden Schaltverluste minimiert, was zu einer höheren Gesamteffizienz des Systems führt.
- Galvanische Trennung: Bietet eine vollständige elektrische Isolation zwischen Steuer- und Lastseite, was den Schutz von empfindlichen Steuerkomponenten und die Sicherheit des Bedieners gewährleistet.
- Hohe Störfestigkeit: Die Optokopplung unterdrückt effektiv Gleichtaktstörungen und Spannungsspitzen, was die Signalintegrität in rauen Umgebungen sicherstellt.
- Kompakte Bauform: Das DIP-8-Gehäuse vereinfacht die Montage auf Leiterplatten und ermöglicht eine hohe Integrationsdichte.
- Breiter Betriebstemperaturbereich: Geeignet für den Einsatz in einer Vielzahl von industriellen und kommerziellen Anwendungen.
- Niedriger Ruhestrom: Trägt zur Energieeffizienz des Gesamtsystems bei.
- Schnelle Signalübertragung: Ermöglicht hohe Schaltfrequenzen für anspruchsvolle Steuerungsaufgaben.
Technische Spezifikationen im Detail
Der TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 repräsentiert eine fortschrittliche Lösung für die Signalübertragung und Leistungstreiberanwendungen. Seine Konstruktion zielt darauf ab, die anspruchsvollsten Anforderungen in Bereichen wie Motorsteuerung, Stromversorgungssystemen und industrieller Automatisierung zu erfüllen. Die Spezifikationen sind auf maximale Zuverlässigkeit und Effizienz ausgelegt.
| Eigenschaft | Beschreibung |
|---|---|
| Optokopplertyp | GaAlAs-Infrarot-Leuchtdiode (IR LED) und Photodetektor |
| Ausgangstreiber | Totem-Pol-Ausgang mit hoher Stromlieferfähigkeit |
| Anzahl der Kanäle | 1-fach |
| Gehäuseform | DIP-8 (Dual In-line Package) |
| Isolationsspannung (RMS) | Bis zu 5000 VRMS (1 Minute) |
| Ausgangs-Schaltzeit (typisch) | < 1 µs (bei bestimmten Lastbedingungen) |
| Sättigungsspannung (typisch) | Niedrig für effizientes Schalten |
| Betriebstemperaturbereich | Breit, typisch -40°C bis +85°C (je nach spezifischer Variante und Datenblatt) |
| Anwendungsgebiete | Motorsteuerung, Netzteile, industrielle Automatisierung, Wechselrichter, Schweißgeräte, Signalübertragung zwischen verschiedenen Spannungsebenen. |
Anwendungsbereiche und Einsatzszenarien
Der TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 findet aufgrund seiner Vielseitigkeit und Robustheit breite Anwendung in verschiedensten technischen Feldern. Seine Fähigkeit, hohe Ströme zu schalten und eine effektive galvanische Trennung zu gewährleisten, macht ihn zu einer bevorzugten Wahl für:
- Motorsteuerungen: Präzise und schnelle Ansteuerung von Gleichstrom- und Wechselstrommotoren, einschließlich bürstenloser DC-Motoren (BLDC), durch die Ansteuerung von Gate-Treibern für MOSFETs und IGBTs in Frequenzumrichtern und Servoantrieben.
- Schaltnetzteile (SMPS): Als Teil der Rückkopplungsschleife in Netzteilen zur Erfassung von Ausgangsspannungen und zur Steuerung der Pulsweitenmodulation (PWM), um eine stabile Ausgangsspannung zu gewährleisten.
- Industrielle Automatisierung: Zur Steuerung von Aktoren, Relais und anderen Leistungskomponenten in speicherprogrammierbaren Steuerungen (SPS) und anderen Automatisierungssystemen, um die Zuverlässigkeit und Sicherheit zu erhöhen.
- Wechselrichter und Energieumwandlungssysteme: Insbesondere in Solarenergie-Wechselrichtern, USV-Systemen und anderen Leistungselektronikgeräten, wo eine effiziente und sichere Steuerung von Leistungshalbleitern entscheidend ist.
- Schweißgeräte: Zur Steuerung von Hochstrom-Schweißinvertern, bei denen schnelle Schaltvorgänge und hohe Spannungsfestigkeit erforderlich sind.
- Medizinische Geräte: Wo eine strikte galvanische Trennung zur Gewährleistung der Patientensicherheit unerlässlich ist.
- Beleuchtungstechnik: Zur Steuerung von Hochleistungs-LED-Treibern und Dimmmodulen.
Die Fähigkeit des TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8, schnelle Schaltflanken zu erzeugen und gleichzeitig eine hohe Isolationsspannung aufrechtzuerhalten, macht ihn zur idealen Komponente für Anwendungen, bei denen sowohl Effizienz als auch die Vermeidung von elektrischem Übersprechen eine Rolle spielen.
Häufig gestellte Fragen zu TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol, 1-fach, DIP-8
Was ist der Hauptvorteil eines Totem-Pol-Ausgangs gegenüber einem einfachen Transistorausgang bei einem Optokoppler?
Ein Totem-Pol-Ausgang kombiniert einen Pull-up- und einen Pull-down-Transistor, um sowohl eine aktive Stromsenke als auch eine aktive Stromquelle bereitzustellen. Dies ermöglicht ein wesentlich schnelleres Aufladen und Entladen der Gate-Kapazität von Leistungshalbleitern wie MOSFETs und IGBTs, was zu kürzeren Schaltzeiten und einer höheren Effizienz führt. Ein einfacher Transistorausgang bietet oft nur eine Stromsenke und benötigt zusätzliche Komponenten zur aktiven Ansteuerung der positiven Spannung am Gate.
Wie gewährleistet der TLP 250H(F) eine galvanische Trennung?
Die galvanische Trennung wird durch die Optokopplung selbst erreicht. Eine interne Infrarot-Leuchtdiode (IR LED) wandelt elektrische Signale auf der Eingangsseite in Licht um. Dieses Licht wird von einem Photodetektor auf der Ausgangsseite empfangen und wieder in ein elektrisches Signal umgewandelt. Da es keine direkte elektrische Verbindung zwischen Ein- und Ausgang gibt, wird eine sichere Trennung von potenziell unterschiedlichen Spannungsdomänen erreicht.
Welche Bedeutung hat die Isolationsspannung (RMS) bei diesem Optokoppler?
Die Isolationsspannung (RMS) gibt den maximalen Wechselspannungspegel an, dem der Optokoppler über einen bestimmten Zeitraum (typischerweise 1 Minute) standhalten kann, ohne dass es zu einem elektrischen Durchschlag kommt. Ein hoher Wert wie 5000 VRMS bedeutet, dass der TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 für Anwendungen mit hohen Spannungsunterschieden zwischen der Steuer- und der Lastseite geeignet ist und somit die Sicherheit und Zuverlässigkeit erhöht.
In welchen Anwendungsfällen ist die hohe Ausgangstreiberfähigkeit des TLP 250H(F) besonders vorteilhaft?
Die hohe Ausgangstreiberfähigkeit ist besonders vorteilhaft in Anwendungen, die das schnelle Schalten von Leistungshalbleitern erfordern. Dazu gehören insbesondere Motorsteuerungen (z. B. für BLDC-Motoren in Elektrofahrzeugen oder Industrieanwendungen), Wechselrichter für erneuerbare Energien, Schaltnetzteile mit hohen Schaltfrequenzen und Hochstrom-Schweißstromversorgungen. Hierbei werden die Gate-Kapazitäten der Leistungshalbleiter schnell geladen und entladen, um Schaltverluste zu minimieren und die Effizienz zu steigern.
Kann der TLP 250H(F) direkt einen IGBT ansteuern?
Ja, der TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 ist speziell dafür konzipiert, Leistungshalbleiter wie MOSFETs und IGBTs anzusteuern. Sein Totem-Pol-Ausgang kann die notwendigen Stromimpulse liefern, um das Gate von IGBTs schnell aufzuladen und zu entladen. Für sehr große IGBTs oder sehr hohe Schaltfrequenzen ist es jedoch ratsam, die spezifischen Datenblätter des IGBTs und des Optokopplers zu konsultieren, um sicherzustellen, dass die Spezifikationen (z. B. Spitzenstrom, Anstiegs-/Abfallzeiten) optimal aufeinander abgestimmt sind. Gegebenenfalls kann eine zusätzliche Gate-Treiber-Stufe sinnvoll sein.
Welche Vorteile bietet das DIP-8-Gehäuse für die Montage?
Das DIP-8-Gehäuse (Dual In-line Package) ist eine Standardbauform für bedrahtete Komponenten und lässt sich einfach durch klassische Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten montieren. Dies vereinfacht den Bestückungsprozess, insbesondere in der Prototypenentwicklung oder bei kleineren Serien, und bietet eine robuste mechanische Verbindung.
Was bedeutet „Logik-Ausgang“ in diesem Zusammenhang?
„Logik-Ausgang“ bedeutet, dass der Ausgang des Optokopplers direkt mit digitalen Logikpegeln angesteuert werden kann oder digitale Logikpegel erzeugt. Im Fall des TLP 250H(F) – Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8 bedeutet dies, dass der Ausgang eine definierte „High“- und „Low“-Spannung erreicht, die mit den Eingangssignalen von Mikrocontrollern oder anderen digitalen Logikschaltungen kompatibel ist.
