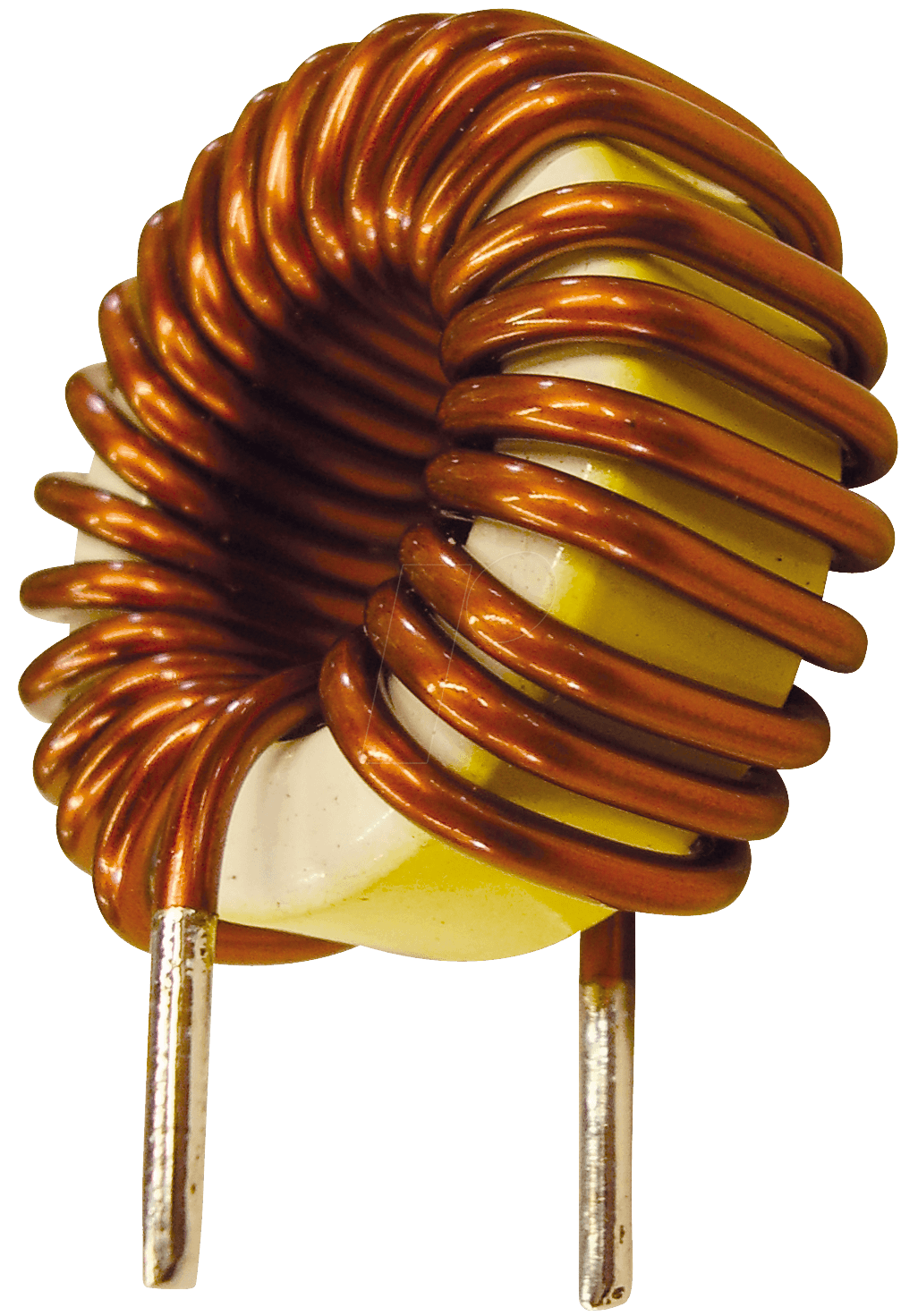

TLC 0,5A-470u – Präzision und Effizienz in Ihrer Schaltung
Sie suchen nach einer zuverlässigen Lösung zur Stromglättung und Filterung in Ihren elektronischen Anwendungen? Die Ringkerndrosseln TLC 0,5A-470u sind die Antwort für Entwickler und Techniker, die höchste Ansprüche an die Signalintegrität und Energieeffizienz stellen. Diese speziell entwickelten Komponenten minimieren unerwünschte Stromschwankungen und elektromagnetische Interferenzen (EMI), was für die Stabilität und Leistung empfindlicher Schaltungen unerlässlich ist.
Die überlegene Wahl: Warum TLC Ringkerndrosseln?
Im Gegensatz zu herkömmlichen L-förmigen oder gekapselten Drosseln bieten Ringkerndrosseln wie die TLC 0,5A-470u signifikante Vorteile. Ihre torusförmige Bauweise ermöglicht eine optimierte Wicklungsgeometrie, die das Streumagnetfeld minimiert und somit die elektromagnetische Verträglichkeit (EMV) Ihrer Systeme deutlich verbessert. Dies ist besonders kritisch in Bereichen wie Medizintechnik, Telekommunikation und industrieller Automatisierung, wo Störungen keine Option sind. Die hohe Effizienz und die geringe Wärmeentwicklung resultieren in einer längeren Lebensdauer der umliegenden Komponenten und einer insgesamt robusteren Schaltung.
Optimale Filterung und Stromeffizienz
Die TLC 0,5A-470u Ringkerndrossel wurde entwickelt, um unerwünschte Hochfrequenzanteile im Stromkreis effektiv zu dämpfen. Mit einer Induktivität von 470 µH und einer Nennstrombelastbarkeit von 0,5A eignet sie sich hervorragend für eine Vielzahl von Stromversorgungsanwendungen, DC/DC-Wandler und Ausgangsfilter. Die präzise gefertigte Wicklung auf einem hochwertigen Kernmaterial sorgt für eine lineare Strom-Induktivitätscharakteristik über den gesamten Betriebsbereich, was eine vorhersagbare und stabile Filterleistung gewährleistet.
Leistungsvorteile der TLC 0,5A-470u
- Reduzierte EMI/EMV: Die Ringkernkonstruktion minimiert Streufelder, was zu einer verbesserten elektromagnetischen Verträglichkeit führt.
- Hohe Effizienz: Geringe Verlustleistung durch optimiertes Kernmaterial und Wicklung.
- Kompakte Bauform: Trotz hoher Leistung nimmt die Ringkerndrossel wenig Platz auf der Platine ein.
- Robuste Konstruktion: Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Präzise Induktivität: 470 µH für spezifische Filteranforderungen.
- Kontrollierte Strombelastbarkeit: 0,5A Nennstrom für sicheren Betrieb.
- Optimale Wärmeableitung: Geringere Wärmeentwicklung schont umliegende Bauteile.
Technische Spezifikationen im Detail
Die Auswahl des richtigen Bauteils ist entscheidend für den Erfolg Ihres Projekts. Die TLC 0,5A-470u Ringkerndrossel zeichnet sich durch ihre sorgfältige Auswahl von Materialien und Fertigungsprozessen aus, die ihren Einsatz in professionellen Umgebungen rechtfertigen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Ringkerndrossel |
| Modellbezeichnung | TLC 0,5A-470u |
| Nenninduktivität | 470 µH (Mikrohenry) |
| Maximale Strombelastbarkeit (AC/DC) | 0,5 A (Ampere) |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch, abhängig von thermischer Umgebung) |
| Kernmaterial | Hochwertiger Ferritkern mit optimierten magnetischen Eigenschaften zur Minimierung von Verlusten und Maximierung der Induktivität. Ermöglicht hohe Permeabilität und geringe Sättigung. |
| Wicklungsmaterial | Hochreiner Kupferlackdraht für geringen Gleichstromwiderstand (DC-Widerstand) und hohe Stromtragfähigkeit. Die Wicklungsgeometrie ist auf minimale Kapazität und Streuinduktivität ausgelegt. |
| Isolationsklasse | Standard-Isolationsklasse für elektronische Bauteile, die eine sichere Handhabung und Integration in gängige Leiterplattenlayouts ermöglicht. Spezifische Spannungsfestigkeit gemäß den relevanter Normen. |
| Gehäuse und Montage | Kompakte, offene Bauform mit Anschlusspins für Lötverbindung auf Leiterplatten (Through-Hole). Optimierte Größe für platzsparende Integration. |
| Anwendungsgebiete | Stromversorgungen, DC/DC-Wandler, Ausgangsfilter, EMI-Filterung, Rauschunterdrückung, Signalglättung, Audio-Anwendungen. |
| Zulassungen | Entspricht gängigen Industriestandards für passive elektronische Bauteile. Spezifische Zertifizierungen wie RoHS und REACH sind für dieses Produkt üblich. |
Optimale Einsatzgebiete für maximale Leistung
Die Ringkerndrosseln der Serie TLC 0,5A-470u sind prädestiniert für Anwendungen, bei denen präzise Signalverarbeitung und zuverlässige Energieversorgung im Vordergrund stehen. Ihre Konstruktion und die verwendeten Materialien garantieren eine herausragende Leistung in:
- Schaltnetzteilen und DC/DC-Wandlern: Als Ausgangsfilter zur Glättung von Schaltflanken und zur Reduzierung von Ripple-Spannungen.
- Audio-Verstärkern und Hi-Fi-Systemen: Zur Unterdrückung von Rauschkomponenten und zur Verbesserung der Klangqualität durch saubere Stromversorgung.
- Mess- und Prüfgeräten: Wo höchste Signalreinheit erforderlich ist, um präzise Messergebnisse zu erzielen.
- Telekommunikationsinfrastruktur: Zur Filterung von Störsignalen und Gewährleistung einer stabilen Datenübertragung.
- Medizintechnik: In Geräten, bei denen Zuverlässigkeit und die Vermeidung von Störungen oberste Priorität haben.
- Industrieller Automatisierung: In Steuerungen und Sensorik zur Gewährleistung der Funktionssicherheit unter rauen Umgebungsbedingungen.
Häufig gestellte Fragen zu TLC 0,5A-470u Ringkerndrosseln
Was ist der Hauptvorteil einer Ringkerndrossel gegenüber einer Spule mit Eisenkern?
Ringkerndrosseln, wie die TLC 0,5A-470u, zeichnen sich durch eine deutlich geringere Streuung des Magnetfeldes aus. Dies führt zu einer verbesserten elektromagnetischen Verträglichkeit (EMV) und einer höheren Effizienz, da weniger Energie im Magnetfeld verloren geht. Die torusförmige Wicklung minimiert zudem das magnetische Kopplungsrisiko mit anderen Bauteilen auf der Leiterplatte.
Kann die TLC 0,5A-470u auch für höhere Ströme verwendet werden, wenn die Induktivität nicht voll ausgelastet ist?
Nein, die maximale Strombelastbarkeit von 0,5A sollte nicht überschritten werden, auch wenn die Induktivität geringer belastet wird. Eine Überschreitung kann zu Überhitzung, Sättigung des Kernmaterials und damit zu einem drastischen Verlust der Induktivität sowie zu einer Beschädigung des Bauteils führen.
Welche Rolle spielt die Induktivität von 470 µH in dieser Drossel?
Die Induktivität von 470 µH bestimmt, wie gut die Drossel Wechselströme und Hochfrequenzanteile im Stromkreis blockieren oder glätten kann. Ein höherer µH-Wert bedeutet eine stärkere Dämpfung bei höheren Frequenzen. Die 470 µH sind präzise auf die Anforderungen vieler moderner Stromversorgungs- und Filteranwendungen abgestimmt.
Wie unterscheidet sich die DC-Resistenz der TLC 0,5A-470u von anderen Drosseln?
Die TLC 0,5A-470u verwendet einen hochwertigen Kupferlackdraht mit geringem spezifischem Widerstand. Dies resultiert in einer niedrigen Gleichstrom-Widerstand (DC-Resistenz), was wiederum geringe Leistungsverluste und eine minimale Eigenerwärmung des Bauteils unter Last bedeutet. Dies ist ein wichtiger Faktor für die Effizienz der gesamten Schaltung.
Ist diese Ringkerndrossel für den Einsatz in Schaltnetzteilen geeignet?
Ja, die TLC 0,5A-470u ist hervorragend für den Einsatz in Schaltnetzteilen geeignet, insbesondere als Ausgangsfilter. Sie hilft dabei, die durch das Schalten entstehenden hochfrequenten Störspannungen zu glätten und eine saubere Gleichspannung zu erzeugen, was für die Stabilität der versorgten Verbraucher unerlässlich ist.
Wie vermeide ich Sättigungseffekte im Kernmaterial der Drossel?
Um Sättigungseffekte zu vermeiden, ist es entscheidend, die maximale Strombelastbarkeit von 0,5A nicht zu überschreiten. Achten Sie zudem auf die Betriebstemperatur und stellen Sie sicher, dass die Drossel ausreichend belüftet ist. In sehr anspruchsvollen Anwendungen können auch die Spitzenströme im Pulsbetrieb berücksichtigt werden.
Welche Art von Störungen kann die TLC 0,5A-470u effektiv filtern?
Die TLC 0,5A-470u ist primär zur Filterung von hochfrequenten Störspannungen und Stromschwankungen ausgelegt, die typischerweise in Schaltnetzteilen, Gleichspannungswandlern und durch externe elektromagnetische Einflüsse entstehen. Sie wirkt als Tiefpassfilter, das niederfrequente Nutzsignale passieren lässt und hochfrequente Störsignale dämpft.
