TIL 113 – Optokoppler: Effiziente Signalübertragung und galvanische Trennung für anspruchsvolle Elektronikanwendungen
Der TIL 113 Optokoppler ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und sichere Übertragung von Steuersignalen über unterschiedliche Spannungspotenziale hinweg benötigen. Er adressiert das kritische Problem der elektrischen Kopplung und des unerwünschten Stromflusses zwischen verschiedenen Schaltungsteilen, indem er eine nahezu perfekte galvanische Trennung gewährleistet. Dies ist unerlässlich in industriellen Steuerungen, Stromversorgungen und Kommunikationssystemen, wo die Integrität der Daten und die Sicherheit des Bedienpersonals oberste Priorität haben.
Herausragende Leistungsmerkmale des TIL 113 Optokopplers
Der TIL 113 Optokoppler zeichnet sich durch seine exzellente Performance und Zuverlässigkeit aus, die ihn von einfacheren Kopplungslösungen abhebt. Er nutzt eine Infrarot-Leuchtdiode (IR-LED) als Sender und einen Fototransistor als Empfänger, die optisch, aber elektrisch getrennt sind. Diese optische Kopplung eliminiert effektiv gemeinsame Masseprobleme, Überspannungsspitzen und Rauschen, die bei direkten elektrischen Verbindungen auftreten können. Die hohe Isolationsspannung und die schnelle Schaltgeschwindigkeit machen ihn zu einer überlegenen Wahl für Anwendungen, die Präzision und Stabilität erfordern.
Technische Überlegenheit und Designprinzipien
Die Konstruktion des TIL 113 basiert auf bewährten Halbleitertechnologien, die eine langlebige und stabile Leistung über einen breiten Temperaturbereich garantieren. Die Verwendung von hochwertigen Materialien und die präzise Fertigung ermöglichen eine konsistente Charakteristik über viele Betriebsstunden hinweg. Die Signalübertragung erfolgt über Licht, was bedeutet, dass keine direkten elektrischen Pfade zwischen der Eingangsstufe (LED) und der Ausgangsstufe (Fototransistor) existieren. Dies ist der Kern der galvanischen Trennung und bietet einen inhärenten Schutz vor Spannungsdifferenzen und leitungsgebundenen Störungen.
Vorteile des TIL 113 Optokopplers im Überblick
- Galvanische Trennung: Bietet eine vollständige elektrische Isolation zwischen Ein- und Ausgang, schützt empfindliche Schaltungen und erhöht die Sicherheit.
- Hohe Störfestigkeit: Reduziert effektiv die Übertragung von niederfrequenten und hochfrequenten Störungen sowie Überspannungsspitzen.
- Breiter Betriebsspannungsbereich: Ermöglicht den Einsatz in vielfältigen Applikationen mit unterschiedlichen Spannungsebenen.
- Schnelle Schaltzeiten: Gewährleistet eine präzise Signalübertragung, wichtig für dynamische Steuerungssysteme.
- Zuverlässige Performance: Robuste Konstruktion und hochwertige Komponenten sorgen für Langlebigkeit und konstante Funktionalität.
- Kompakte Bauform: Ermöglicht eine platzsparende Integration in Schaltungsdesigns.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für anspruchsvolle Trennungsanforderungen.
Detaillierte Spezifikationen und Anwendungsbereiche
Der TIL 113 ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen eingesetzt werden kann. Seine Fähigkeit, Signale sicher über potenziell gefährliche Spannungsniveaus hinweg zu übertragen, macht ihn unverzichtbar für industrielle Automatisierung, Leistungselektronik, Medizintechnik und Telekommunikation.
Anwendungsbeispiele:
- Industrielle Steuerungen: Trennung von SPS-Ausgängen von Feldelementen, um die Steuereinheit vor Hochspannungsspitzen oder Massefehlern zu schützen.
- Netzteile: Isolation zwischen Primär- und Sekundärseite in Schaltnetzteilen zur Sicherheit und Rauschunterdrückung.
- Signalaufbereitung: Konvertierung von Signalen zwischen verschiedenen Logikebenen oder Systemen.
- Motortreiber: Sichere Ansteuerung von Leistungstransistoren oder Triacs in Motorsteuerungen.
- Kommunikationssysteme: Entkopplung von Datenleitungen und Schnittstellen zur Vermeidung von Erdungsschleifen.
- Laborausrüstung: Gewährleistung der Sicherheit und Signalintegrität bei Messungen mit unterschiedlichen Referenzpotenzialen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Sender-Typ | Infrarot-Leuchtdiode (IR-LED) |
| Empfänger-Typ | Fototransistor |
| Isolationsspannung (AC, 1 Minute) | 5000 Vrms (typisch) |
| Durchlassstrom (IF) | Maximal 60 mA (empfohlen für optimale Lebensdauer) |
| Vorwärtsspannung der LED (VF) | Typischerweise 1.15 V bei 10 mA |
| Sperrstrom der LED (IR) | Maximal 10 µA |
| Kollektor-Emitter-Spannung des Transistors (VCEO) | 35 V |
| Ausgangsstrom (IC) | Bis zu 100 mA |
| Stromübertragungsverhältnis (CTR) | Typischerweise 100% bis 200% bei bestimmten Bedingungen (präzise Werte variieren je nach Produktionscharge und Betriebsbedingungen) |
| Schaltzeit (Anstieg / Abfall) | Schnell, typischerweise im Bereich von wenigen Mikrosekunden, was für viele Echtzeitanwendungen ausreichend ist. |
| Betriebstemperaturbereich | -40 °C bis +85 °C |

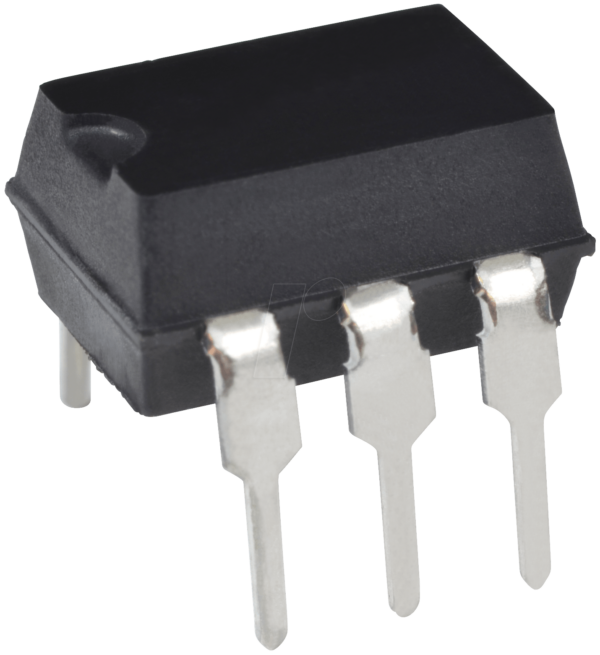

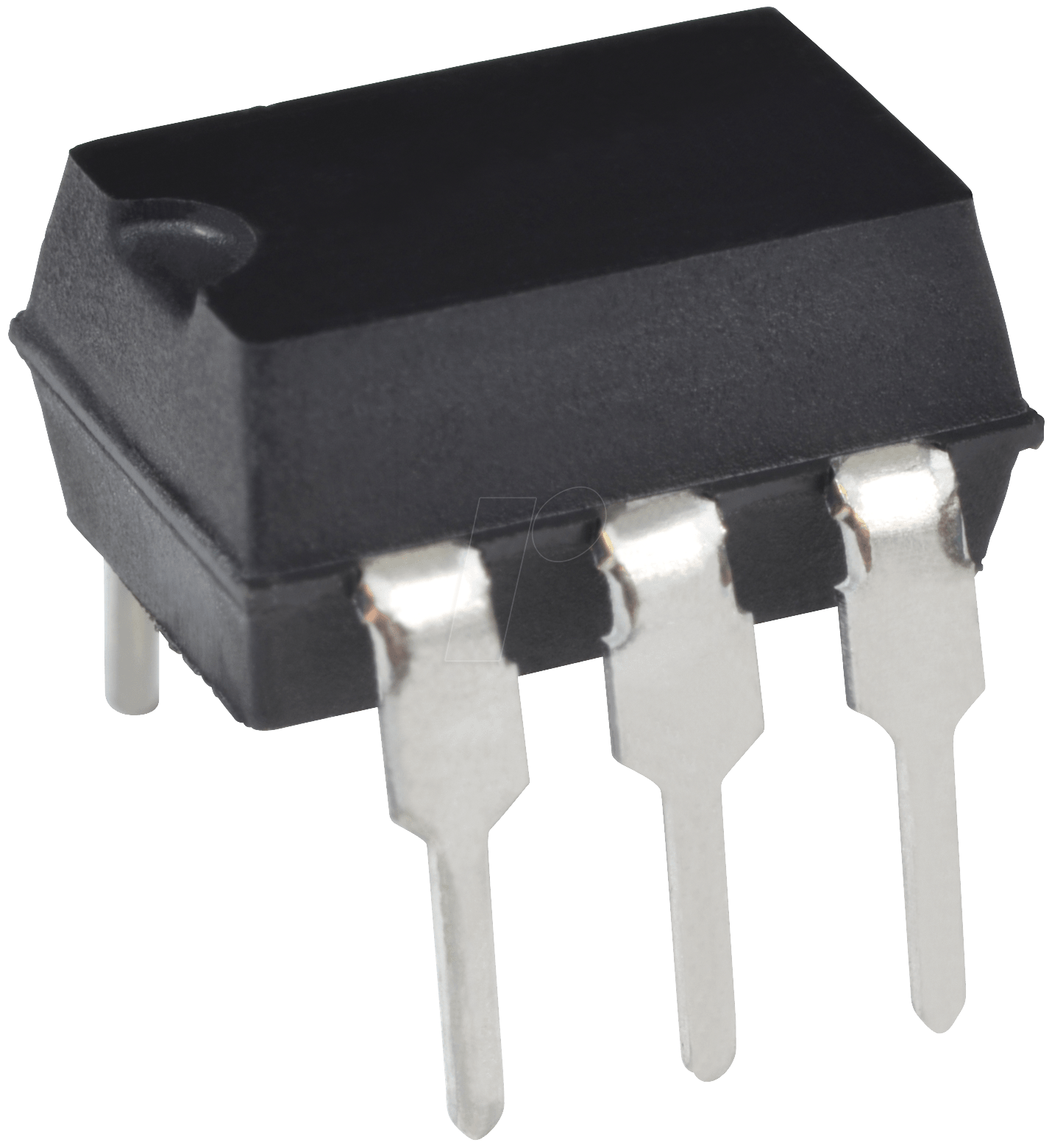

| Gehäusetyp | DIL-6 (Dual In-line Package) für einfache Durchsteckmontage (Through-Hole Technology) |
| Materialien und Herkunft | Hochwertige Halbleiterwafer und Vergussmassen, gefertigt unter strengen Qualitätskontrollen, um konsistente und zuverlässige Leistung zu gewährleisten. Die genaue Herkunft der Rohmaterialien kann je nach Fertigungsstandort variieren, aber die Endprodukte unterliegen strengen Spezifikationen. |
| Isolationstechnik | Optische Kopplung durch transparente Vergussmasse zwischen LED und Fototransistor, ermöglicht hohe Isolationsspannungen ohne direkte elektrische Verbindung. |
Häufig gestellte Fragen zu TIL 113 – Optokoppler
Was genau ist galvanische Trennung und warum ist sie beim TIL 113 wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind, aber dennoch Informationen austauschen können. Beim TIL 113 Optokoppler wird diese Trennung durch Licht realisiert. Das ist wichtig, weil es verhindert, dass Spannungsspitzen, Erdungsschleifen oder unterschiedliche Massepotenziale von einem Stromkreis auf den anderen übertragen werden. Dies schützt empfindliche Komponenten, erhöht die Sicherheit für Benutzer und verbessert die Signalqualität.
Für welche Art von Anwendungen ist der TIL 113 Optokoppler besonders gut geeignet?
Der TIL 113 ist ideal für Anwendungen, bei denen eine hohe Isolationsspannung erforderlich ist und eine zuverlässige Signalübertragung zwischen Schaltungen mit unterschiedlichen Spannungspegeln gewährleistet werden muss. Dazu gehören industrielle Steuerungen (z.B. Schnittstellen zwischen SPS und Feldgeräten), Schaltnetzteile, medizinische Geräte, Kommunikationsschnittstellen und generell überall dort, wo elektrische Sicherheit und Rauschunterdrückung kritisch sind.
Wie beeinflusst die Lichtübertragung die Leistung im Vergleich zu anderen Kopplungsarten?
Die Lichtübertragung ist die Grundlage der galvanischen Trennung und eliminiert potenzielle Probleme, die bei magnetischer Kopplung (Transformatoren) oder direkter elektrischer Kopplung auftreten können. Sie ist unempfindlich gegenüber magnetischen Feldern und bietet eine höhere Isolationsfähigkeit als viele andere Methoden. Dies führt zu besserer Störfestigkeit und erhöhter Zuverlässigkeit, insbesondere in Umgebungen mit starken elektromagnetischen Störungen.
Was bedeutet das Stromübertragungsverhältnis (CTR) und wie wird es beim TIL 113 interpretiert?
Das Stromübertragungsverhältnis (CTR – Current Transfer Ratio) gibt an, wie effizient ein Strom, der in die LED fließt, in einen Strom umgewandelt wird, der am Kollektor des Fototransistors fließt. Ein CTR von z.B. 100% bedeutet, dass ein Eingangsstrom von 10 mA einen Ausgangsstrom von 10 mA erzeugt. Höhere CTR-Werte bedeuten oft eine bessere Empfindlichkeit des Optokopplers, was zu geringerem Stromverbrauch im Eingangskreis führen kann. Die genauen Werte variieren und sollten im Datenblatt für spezifische Betriebsbedingungen konsultiert werden.
Welche Maßnahmen sind bei der Installation des TIL 113 zu beachten, um die maximale Leistung und Sicherheit zu gewährleisten?
Bei der Installation ist darauf zu achten, dass die maximale Sperrspannung und der maximale Durchflussstrom der LED nicht überschritten werden. Ebenso muss die Kollektor-Emitter-Spannung des Fototransistors beachtet werden. Die Pin-Belegung muss korrekt gemäß dem Schaltplan erfolgen. Für optimale Isolationsleistung sollten die entsprechenden Abstände zwischen den Leitungen eingehalten und sichergestellt werden, dass die Vergussmasse unbeschädigt ist. Die Lötstellen sollten sauber und gut ausgeführt sein.
Kann der TIL 113 Optokoppler mit hohen Frequenzen umgehen?
Der TIL 113 bietet schnelle Schaltzeiten, die für viele Anwendungen im Bereich von Kilohertz ausreichend sind. Für extrem hohe Frequenzen, die im Bereich von Megahertz liegen, sind möglicherweise spezialisierte Optokopplertypen mit noch schnelleren Schaltzeiten und geringerer Ausgangskapazität erforderlich. Dennoch ist die Geschwindigkeit des TIL 113 für eine breite Palette von digitalen und analogen Signalverarbeitungsaufgaben gut geeignet.
Wie unterscheidet sich der TIL 113 von anderen Optokoppler-Typen wie z.B. solchen mit Fototransistor-Array oder Fototyristor?
Der TIL 113 verwendet einen einzelnen Fototransistor als Ausgang. Andere Optokoppler können Fotodioden (schneller, aber geringere Verstärkung), Fototyristoren (für Hochstrom-Schaltanwendungen) oder integrierte Schaltkreise mit mehreren Transistoren und zusätzlicher Logik (z.B. Schmitt-Trigger für verbesserte Rauschunterdrückung) beinhalten. Die Wahl hängt von den spezifischen Anforderungen an Geschwindigkeit, Stromstärke, Isolation und Funktionalität ab. Der TIL 113 bietet einen guten Kompromiss aus Leistung, Geschwindigkeit und Kosten für universelle Trennungsaufgaben.
