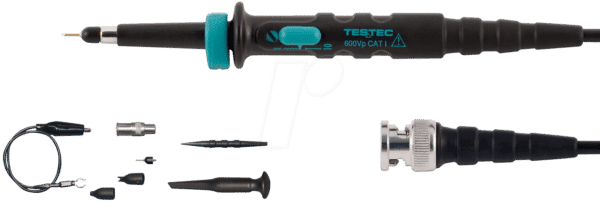

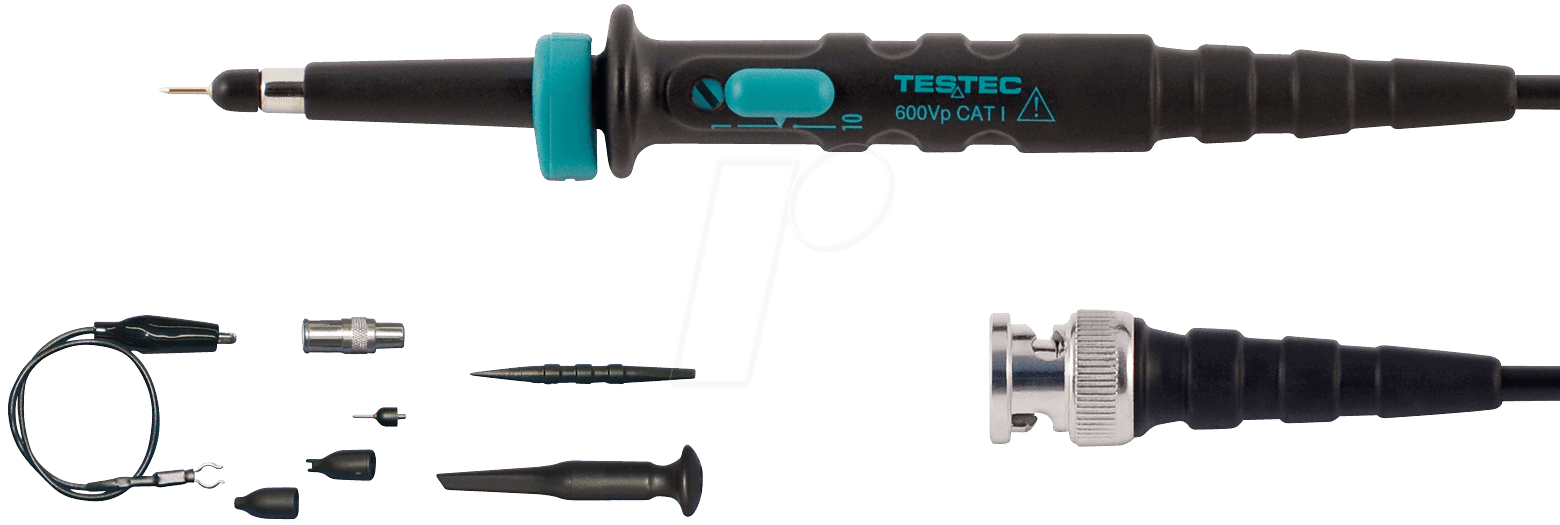

Maximale Präzision für anspruchsvolle Messungen: Der TESTEC LF 312 Modulartastkopf
Für professionelle Elektroniker, Ingenieure und Techniker, die höchste Genauigkeit bei der Analyse von Signalen im Frequenzbereich bis 150 MHz benötigen, ist der TESTEC LF 312 Modulartastkopf die definitive Lösung. Wenn herkömmliche Tastköpfe an ihre Grenzen stoßen und eine verlässliche Signalintegrität unerlässlich ist, bietet dieser Tastkopf die überlegene Performance und Zuverlässigkeit, die für präzise Messungen erforderlich sind.
Herausragende Leistung für kritische Anwendungen
Der TESTEC LF 312 unterscheidet sich von Standard-Tastköpfen durch seine speziell entwickelte Konstruktion und optimierte Elektronik, die eine präzise Erfassung von Signalen über einen breiten Frequenzbereich ermöglicht. Mit einer Bandbreite von 15/150 MHz und einer Eingangsimpedanz von 10 MOhm minimiert er effektiv die Beeinflussung des zu messenden Stromkreises und liefert dadurch akkurate Messergebnisse, selbst bei empfindlichen Schaltungen. Dies ist entscheidend, um unerwünschte Ladeeffekte zu vermeiden und die wahre Signalform zu erfassen.
Umfassende Vorteile des TESTEC LF 312
- Hohe Bandbreite: Mit 150 MHz ist der Tastkopf für eine Vielzahl von digitalen und analogen Anwendungen geeignet, von der Analyse von Mikrocontroller-Signalen bis hin zu Hochfrequenzschaltungen.
- Hohe Eingangsimpedanz: Die 10 MOhm Eingangsimpedanz reduziert die Belastung des Messobjekts signifikant und gewährleistet somit eine unverfälschte Signalmessung.
- Modulare Bauweise: Ermöglicht flexiblen Einsatz und einfache Anpassung an verschiedene Messaufgaben und Oszilloskope.
- Robustes Gehäuse: Bietet Schutz vor Umwelteinflüssen und mechanischer Beanspruchung im professionellen Umfeld.
- Präzise Signalübertragung: Minimale Signalverluste und Verzerrungen sorgen für exakte Messergebnisse.
- Kompatibilität: Entwickelt für die nahtlose Integration mit einer breiten Palette von Oszilloskopen und Messgeräten.
- Langlebigkeit: Hochwertige Komponenten und Fertigung garantieren eine lange Lebensdauer auch bei intensivem Gebrauch.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | TESTEC LF 312 Modulartastkopf |
| Frequenzbereich | 15 MHz / 150 MHz (je nach Konfiguration und Anwendungsfall) |
| Eingangsimpedanz | 10 MOhm |
| Kopplung | AC/DC-Kopplung für flexible Signalmessung |
| Dämpfungsverhältnis | Schaltbar (z.B. 1:1, 1:10) zur Anpassung an unterschiedliche Signalpegel |
| Anschlussstandard | Standard BNC-Anschluss für breite Kompatibilität |
| Material & Haptik | Hochwertiges, isolierendes Kunststoffgehäuse mit rutschfesten Griffzonen für sichere Handhabung. Die Tasterspitze ist präzisionsgefertigt und bietet optimalen Kontakt. |
| Design-Merkmale | Kompakte und ergonomische Bauform. Modulare Aufnahme ermöglicht den Anschluss verschiedener Zubehörteile und Spitzen. Integrierte Erdungsfeder für sicheren und niederimpedanten Masseanschluss. |
| Einsatzmöglichkeiten | Universell einsetzbar in der Entwicklung, Fehlersuche und Wartung von elektronischen Schaltungen, in der Automobiltechnik, Telekommunikation und industriellen Automatisierung. Ideal für die Analyse von schnellen digitalen Signalen, analogen Spannungsverläufen und transienten Ereignissen. |
| Kalibrierung & Präzision | Jeder Tastkopf wird präzise kalibriert, um die spezifizierten Bandbreiten und Dämpfungsverhältnisse konstant zu gewährleisten. Dies stellt sicher, dass die Messergebnisse reproduzierbar und verlässlich sind. |
Technische Tiefe und Anwendungsbereiche
Der TESTEC LF 312 Modulartastkopf ist mehr als nur ein einfaches Messwerkzeug; er ist eine Erweiterung Ihrer Messfähigkeiten. Die spezifizierte Bandbreite von bis zu 150 MHz ermöglicht die genaue Erfassung von Signalen, die in modernen digitalen Schaltungen und Kommunikationssystemen weit verbreitet sind. Die hohe Eingangsimpedanz von 10 MOhm ist ein entscheidender Faktor, um das Verhalten des zu messenden Prüflings während der Messung so wenig wie möglich zu beeinflussen. Dies minimiert Ladeeffekte und Kapazitätsbelastungen, die sonst zu verfälschten Messergebnissen führen könnten. Anwender profitieren somit von einer unverzerrten Darstellung der tatsächlichen Signalform, was für die Fehlersuche und Leistungsoptimierung von entscheidender Bedeutung ist.
Die modulare Bauweise des LF 312 bietet eine herausragende Flexibilität. Durch den Austausch von Tastspitzen und Zubehörteilen kann der Tastkopf optimal an spezifische Messaufgaben angepasst werden. Ob es sich um den Einsatz in schwer zugänglichen Bereichen, die Messung an SMD-Bauteilen oder die Erfassung von differentiellen Signalen handelt – die passende Konfiguration ist schnell realisiert. Diese Anpassungsfähigkeit ist ein wesentlicher Vorteil gegenüber fest integrierten Tastkopflösungen und steigert die Effizienz im Arbeitsablauf.
Die robuste Konstruktion des TESTEC LF 312 gewährleistet Zuverlässigkeit auch unter anspruchsvollen Bedingungen. Das isolierende Gehäuse schützt den Anwender und das Gerät, während die präzise gefertigte Tasterspitze für einen sicheren und stabilen Kontakt sorgt. Die integrierte Erdungsfeder ermöglicht eine niederimpedante Verbindung zur Masse, was besonders bei hohen Frequenzen für die Signalqualität unerlässlich ist, da sie unerwünschte Schleifeninduktivitäten minimiert.
Häufig gestellte Fragen (FAQ) zu TESTEC LF 312 – Modulartastkopf, 15/150 MHz, 10 MOhm
Was ist die primäre Funktion des TESTEC LF 312 Modulartastkopfs?
Der TESTEC LF 312 ist ein hochpräziser Tastkopf, der primär zur Signalmessung an Oszilloskopen und anderen Messgeräten entwickelt wurde. Er ermöglicht die genaue Erfassung von elektrischen Signalen in einem Frequenzbereich bis zu 150 MHz bei einer gleichzeitig geringen Beeinflussung des zu messenden Stromkreises dank seiner hohen Eingangsimpedanz von 10 MOhm.
Für welche Art von Anwendungen ist dieser Tastkopf besonders geeignet?
Dieser Tastkopf eignet sich hervorragend für professionelle Anwendungen in der Elektronikentwicklung, Fehleranalyse, Wartung und im industriellen Umfeld. Er ist ideal für die Untersuchung von schnellen digitalen Signalen, analogen Spannungsverläufen, transienten Ereignissen und Hochfrequenzschaltungen, bei denen höchste Signalintegrität gefordert ist.
Wie unterscheidet sich die Eingangsimpedanz von 10 MOhm von Standardlösungen?
Eine Eingangsimpedanz von 10 MOhm ist deutlich höher als bei vielen einfachen Tastköpfen, die oft 1 MOhm oder weniger aufweisen. Dies bedeutet, dass der TESTEC LF 312 den zu messenden Stromkreis weniger belastet. Dadurch werden Ladeeffekte und Signalverfälschungen minimiert, was zu genaueren Messergebnissen führt, insbesondere bei empfindlichen oder hochohmigen Schaltungen.
Welche Vorteile bietet die modulare Bauweise des TESTEC LF 312?
Die modulare Bauweise ermöglicht eine hohe Flexibilität. Sie erlaubt den einfachen Austausch von Tastspitzen, Erdungsfedern und anderen Zubehörteilen. Dadurch kann der Tastkopf schnell an unterschiedliche Messbedingungen und Prüflinge angepasst werden, was ihn universell einsetzbar macht und die Effizienz steigert.
Ist der TESTEC LF 312 mit allen Oszilloskopen kompatibel?
Der Tastkopf verfügt über einen Standard BNC-Anschluss, der eine breite Kompatibilität mit den meisten Oszilloskopen und Messgeräten gewährleistet, die über einen entsprechenden Eingang verfügen. Es ist jedoch ratsam, die spezifischen Anschlussmöglichkeiten und die Eingangsimpedanz Ihres Messgeräts zu überprüfen.
Was bedeutet die Angabe „15/150 MHz“?
Diese Angabe bezieht sich auf die nutzbare Bandbreite des Tastkopfs. Je nach Konfiguration und Anwendung kann der Tastkopf entweder für Messungen bis 15 MHz oder bis zu 150 MHz eingesetzt werden. Die höhere Bandbreite ist für die Analyse schneller Signale entscheidend.
Wie beeinflusst die hohe Bandbreite die Messgenauigkeit?
Eine höhere Bandbreite bedeutet, dass der Tastkopf in der Lage ist, schnellere Signaländerungen und höhere Frequenzkomponenten akkurat zu erfassen und an das Oszilloskop weiterzugeben. Dies ist essenziell, um die tatsächliche Form von schnellen digitalen Pulsen oder Hochfrequenzsignalen korrekt darzustellen und Artefakte wie Überschwingen oder Abrundungen zu minimieren.
