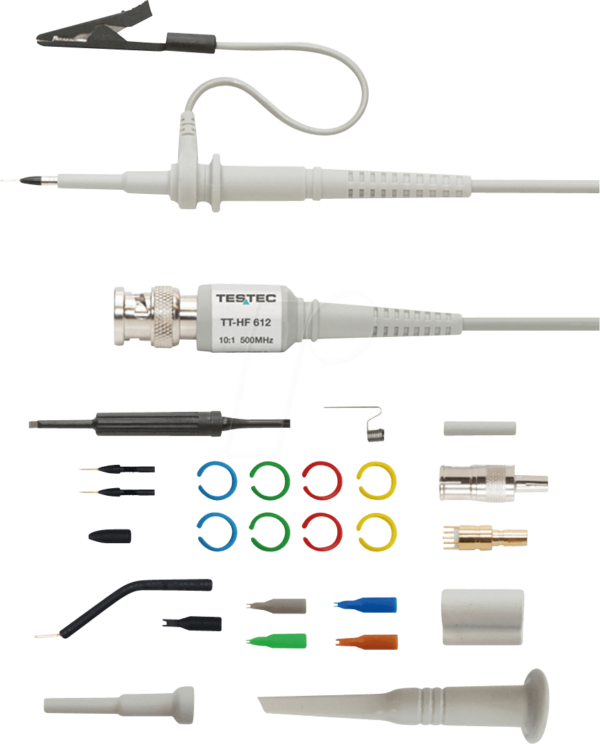

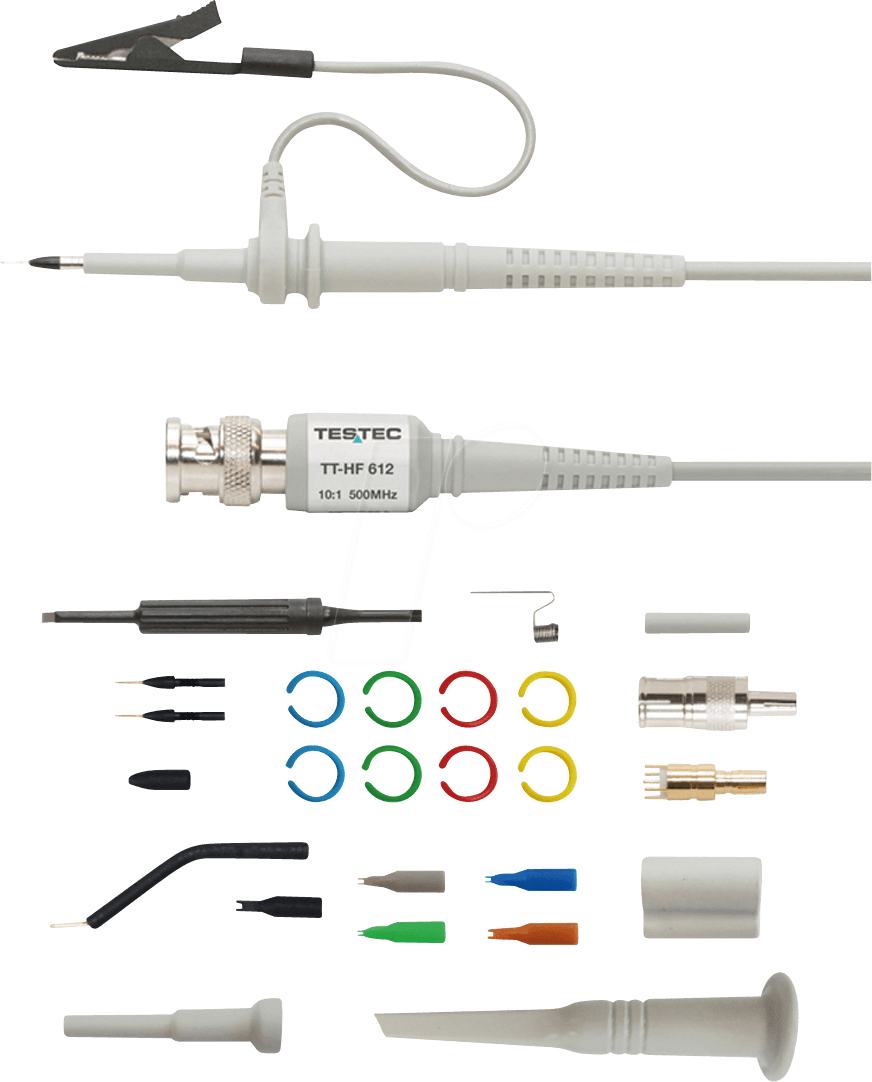

TESTEC 12070 – HF 612 – Tastkopf, 500 MHz, 10 Mohm: Präzision für anspruchsvolle Messungen
Für Ingenieure, Techniker und Laboranten, die auf höchste Genauigkeit bei der Analyse von Hochfrequenzsignalen angewiesen sind, stellt der TESTEC 12070 – HF 612 – Tastkopf die ideale Lösung dar. Wenn Sie die Leistung von Schaltungen mit Bandbreiten bis 500 MHz präzise erfassen, unerwünschte Signalverzerrungen minimieren und zuverlässige Messergebnisse erzielen möchten, ist dieser Tastkopf Ihr unverzichtbares Werkzeug.
Maximale Signalintegrität und Bandbreiten-Performance
Der TESTEC 12070 – HF 612 – Tastkopf wurde konzipiert, um die Integrität von Hochfrequenzsignalen während der Messung zu wahren. Mit seiner beeindruckenden Bandbreite von 500 MHz ermöglicht er die detaillierte Analyse von Signalen in anspruchsvollen Elektronikanwendungen. Im Gegensatz zu Standard-Tastköpfen, die oft zu einer signifikanten Beeinflussung des zu messenden Signals führen können (Loading Effect), zeichnet sich der HF 612 durch seine hohe Eingangsimpedanz von 10 MOhm aus. Dies minimiert die Kapazitäts- und Induktivitätskopplung zum Messobjekt und sorgt somit für präzisere und unverfälschtere Messergebnisse, insbesondere bei schnellen Signalflanken und hohen Frequenzen.
Herausragende Merkmale und Anwendungsfelder
Der HF 612 Tastkopf von TESTEC bietet eine Kombination aus robuster Konstruktion und hochentwickelter Technologie, die ihn zur ersten Wahl für professionelle Anwender macht.
- Hohe Bandbreite (500 MHz): Ermöglicht die genaue Erfassung und Analyse von schnellen Signalübergängen und Hochfrequenzkomponenten.
- Hohe Eingangsimpedanz (10 MOhm): Minimiert die Belastung des Messobjekts und sichert so die Genauigkeit der Messung.
- Präzise Signalübertragung: Verhindert unerwünschte Reflexionen und Dämpfung im Messpfad.
- Robuste Bauweise: Gewährleistet Langlebigkeit und Zuverlässigkeit im professionellen Umfeld.
- Kompatibilität: Entwickelt für die nahtlose Integration mit gängigen Oszilloskopen.
- Einfache Handhabung: Ergonomisches Design und klare Kennzeichnung für schnelle und sichere Anwendung.
Technische Spezifikationen im Detail
Der TESTEC 12070 – HF 612 – Tastkopf kombiniert bewährte Ingenieurskunst mit den Anforderungen moderner Messtechnik.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | TESTEC 12070 – HF 612 |
| Typ | Hochfrequenz-Tastkopf |
| Bandbreite | 500 MHz |
| Eingangsimpedanz | 10 MOhm |
| Kopplung | AC/DC (je nach Oszilloskop-Einstellung) |
| Dämpfungsfaktor | Schaltbar (typischerweise 1:1 und 1:10) zur Anpassung an verschiedene Signalpegel. Genaue Dämpfungsfaktoren werden präzise kalibriert und sind für eine optimale Messwertdarstellung unerlässlich. |
| Gehäusematerial | Hochwertiger, dielektrischer Kunststoff für hervorragende elektrische Isolation und Robustheit. Das Material ist resistent gegen Umwelteinflüsse und gewährleistet eine lange Lebensdauer. |
| Kabelqualität | Koaxialkabel mit optimierter Abschirmung zur Minimierung von Rauschen und externen Störeinflüssen. Die Kabelimpedanz ist präzise auf den Tastkopf abgestimmt, um Reflexionen zu verhindern. |
| Spitzenkontakt | Feinmechanisch präzise gefertigte Spitze für minimalen Kontaktwiderstand und zuverlässigen Anschluss an Prüfpunkte. Oft mit einer austauschbaren Spitze für unterschiedliche Anwendungsanforderungen. |
| Erdungsanschluss | Flexible und sichere Erdungslösung zur Minimierung von Schleifeninduktionen und zur Verbesserung der Signalqualität. |
| Anwendungsbereiche | Entwicklung und Debugging von HF-Schaltungen, Leistungsmessungen, Signalverfolgung in Kommunikationssystemen, digitale Schaltungen mit hohen Taktfrequenzen, Audio- und Videotechnik, wissenschaftliche Forschung und Lehre. |
Spezifische Vorteile für Ihre Messpraxis
Die Entscheidung für den TESTEC 12070 – HF 612 – Tastkopf bedeutet eine direkte Investition in die Qualität und Zuverlässigkeit Ihrer Messergebnisse. Die herausragende Bandbreite von 500 MHz stellt sicher, dass selbst kleinste Signaldetails und schnelle Transienten exakt erfasst werden. Dies ist entscheidend in Bereichen wie der Hochfrequenztechnik, wo die Charakterisierung von Filtern, Verstärkern oder die Analyse von Störsignalen eine präzise Erfassung des gesamten Frequenzspektrums erfordert. Die hohe Eingangsimpedanz von 10 MOhm ist ein Schlüsselmerkmal, das den Einfluss des Tastkopfes auf das zu messende Schaltungselement minimiert. Dies ist besonders wichtig bei hochohmigen Schaltungen oder bei der Messung von Spannungen, bei denen jede unerwünschte Stromaufnahme zu Verfälschungen führen kann. Ein weiterer wesentlicher Vorteil liegt in der Signalintegrität. Der HF 612 ist darauf ausgelegt, Reflexionen und Signalverluste auf dem Weg zum Oszilloskop zu minimieren. Dies wird durch eine sorgfältige Impedanzanpassung des Tastkopfs und des zugehörigen Kabels erreicht. Die robuste Konstruktion und die Verwendung hochwertiger Materialien garantieren, dass der Tastkopf auch unter anspruchsvollen Bedingungen im Labor oder im Außeneinsatz zuverlässig funktioniert. Die einfache und intuitive Bedienung, inklusive klarer Beschriftungen und ergonomischer Formgebung, reduziert die Einarbeitungszeit und ermöglicht ein effizientes Arbeiten.
Optimale Nutzung und Integration
Der TESTEC 12070 – HF 612 – Tastkopf ist primär für die Verwendung mit digitalen oder analogen Oszilloskopen konzipiert, die über einen entsprechenden BNC-Eingang verfügen. Um die volle Bandbreite und Genauigkeit des Tastkopfes auszuschöpfen, ist es ratsam, die Eingangseinstellungen des Oszilloskops entsprechend anzupassen. Dies beinhaltet typischerweise die Auswahl des richtigen Dämpfungsfaktors (z.B. 1:10) und die korrekte Skalierung der vertikalen Achse. Die Kompatibilität mit einer breiten Palette von Oszilloskopmodellen von führenden Herstellern macht den HF 612 zu einer flexiblen Ergänzung für nahezu jedes Labor. Für professionelle Anwendungen, bei denen höchste Genauigkeit gefordert ist, empfiehlt sich die regelmäßige Kalibrierung des Tastkopfes und des angeschlossenen Oszilloskops, um Abweichungen zu vermeiden und konsistente Messergebnisse über die Zeit zu gewährleisten.
FAQ – Häufig gestellte Fragen zu TESTEC 12070 – HF 612 – Tastkopf, 500 MHz, 10 Mohm
Ist der TESTEC 12070 – HF 612 Tastkopf für alle Oszilloskope geeignet?
Der TESTEC 12070 – HF 612 Tastkopf ist für die Verwendung mit Oszilloskopen mit einem BNC-Eingang konzipiert. Für die optimale Nutzung der 500 MHz Bandbreite sollte Ihr Oszilloskop ebenfalls eine entsprechende Bandbreite aufweisen. Die Eingangsimpedanz von 10 MOhm ist branchenüblich und mit den meisten modernen Oszilloskopen kompatibel. Prüfen Sie die Spezifikationen Ihres Oszilloskops für die beste Leistung.
Welchen Einfluss hat die Eingangsimpedanz von 10 MOhm auf meine Messungen?
Eine Eingangsimpedanz von 10 MOhm bedeutet, dass der Tastkopf nur einen sehr geringen Strom aus der zu messenden Schaltung zieht. Dies ist entscheidend, um die ursprüngliche Signalform nicht zu verändern oder zu belasten, was besonders bei hochohmigen Schaltungen oder empfindlichen HF-Signalen wichtig ist. Es minimiert den sogenannten „Loading Effect“ und sorgt für präzisere Messergebnisse.
Wie beeinflusst die Bandbreite von 500 MHz die Messgenauigkeit?
Die Bandbreite von 500 MHz ermöglicht es dem Tastkopf, Signale mit Frequenzen bis zu diesem Wert akkurat zu erfassen und darzustellen. Signale mit schnelleren Anstiegs- und Abfallzeiten, die in digitalen Systemen oder bei der Analyse von Störimpulsen auftreten können, werden somit detailgetreu abgebildet, was für die Fehlerdiagnose und die Charakterisierung von Schaltungen unerlässlich ist.
Kann ich den Tastkopf auch für sehr kleine Signale verwenden?
Ja, der TESTEC 12070 – HF 612 Tastkopf unterstützt in der Regel einen Umschalter für den Dämpfungsfaktor (z.B. 1:10). Dies ermöglicht die Anpassung an unterschiedliche Signalpegel. Bei Verwendung des 1:10 Modus wird das Signal gedämpft, was die Messung von größeren Spannungen auf dem Oszilloskop erleichtert und gleichzeitig die Auflösung für kleinere Signale über die Eingangsverstärkung des Oszilloskops verbessert.
Wie pflege ich den TESTEC 12070 – HF 612 Tastkopf, um seine Lebensdauer zu maximieren?
Die Pflege ist unkompliziert. Halten Sie die Kontakte sauber und trocken. Vermeiden Sie mechanische Überlastung oder Knicke am Kabel. Lagern Sie den Tastkopf an einem trockenen Ort, fern von extremen Temperaturen und direkter Sonneneinstrahlung. Bei Bedarf können die Spitzenkontakte vorsichtig mit einem weichen, leicht feuchten Tuch gereinigt werden.
Welche Art von Schaltungen kann ich mit diesem Tastkopf messen?
Der Tastkopf ist ideal für die Messung von HF-Schaltungen, digitalen Schaltungen mit hohen Taktfrequenzen, Kommunikationsgeräten, Leistungselektronik sowie für allgemeine Messungen in Laboren der Forschung, Entwicklung und industriellen Fertigung, bei denen Frequenzen bis 500 MHz eine Rolle spielen.
Ist eine Kalibrierung des Tastkopfes notwendig?
Für höchste Genauigkeit und Verlässlichkeit wird, wie bei allen präzisen Messinstrumenten, eine regelmäßige Kalibrierung empfohlen. Die Häufigkeit hängt von der Nutzungsintensität und den Anforderungen Ihrer Anwendung ab. Viele Labore führen jährliche Kalibrierungen durch, um die Spezifikationen des Tastkopfes und die Konsistenz der Messergebnisse sicherzustellen.
