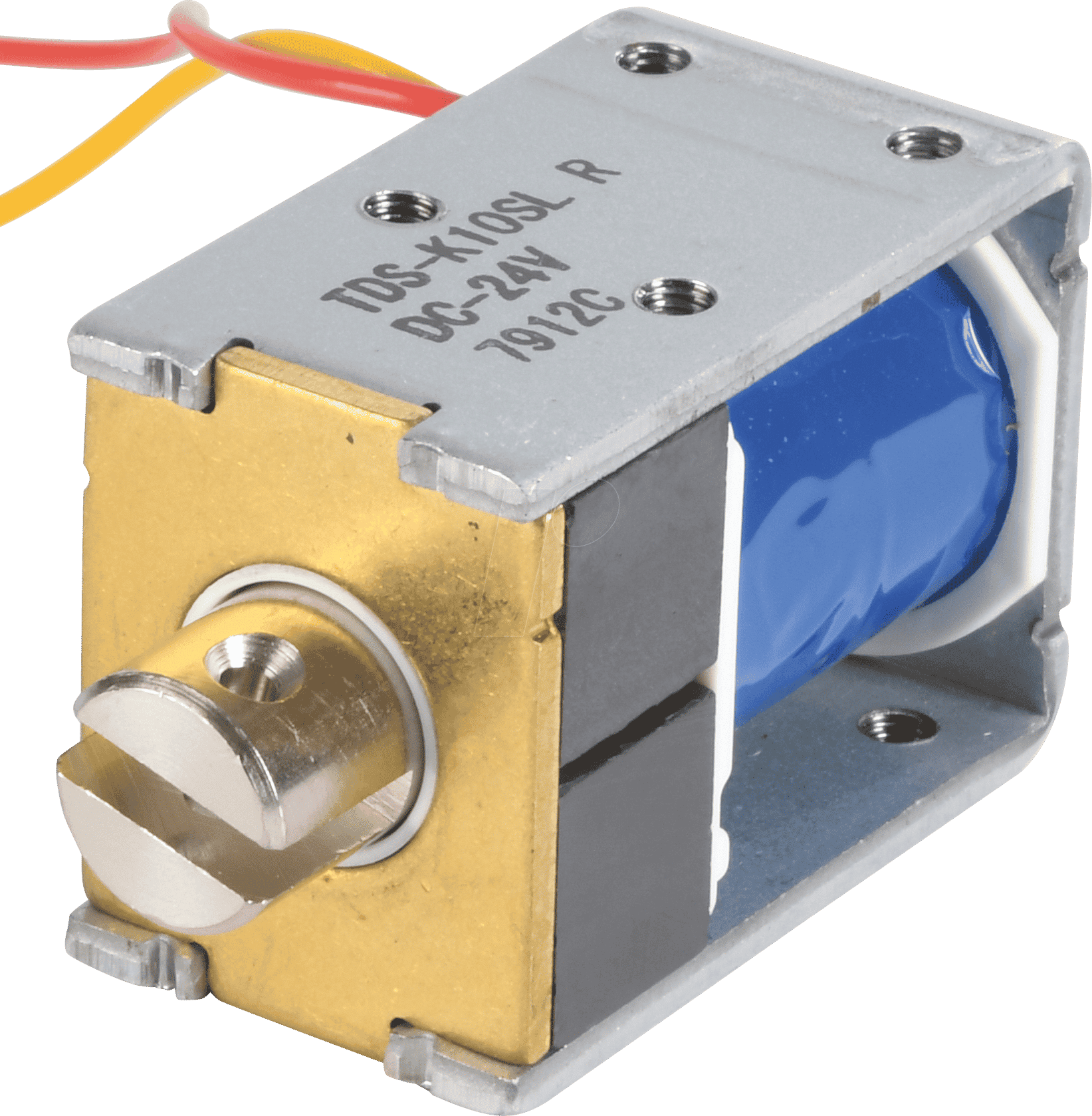

Hochleistungs-Hubmagnet für anspruchsvolle Automatisierungsaufgaben
Der TDS-K10SL 12 24V Hubmagnet ist die ideale Lösung für präzise und zuverlässige mechanische Schaltvorgänge in industriellen Anwendungen und komplexen Automatisierungssystemen. Wenn Sie eine robuste und effiziente Möglichkeit suchen, lineare Bewegungen zu steuern und mechanische Verbindungen sicher zu lösen oder zu schließen, bietet dieser monostabile Elektromagnet eine herausragende Leistung und Langlebigkeit.
Unübertroffene Zuverlässigkeit und Präzision
Im Vergleich zu Standard-Elektromagneten zeichnet sich der TDS-K10SL durch seine spezifische Konstruktion für monostabile Funktion aus. Dies bedeutet, dass der Magnet in seiner Ruheposition verbleibt und nur unter Stromwirkung seinen Zustand ändert. Diese Eigenschaft minimiert unerwünschte Schaltvorgänge und gewährleistet eine präzise Steuerung, selbst unter wechselnden Betriebsbedingungen. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sorgen für eine lange Lebensdauer und eine konstante Leistung über viele Zyklen hinweg, was ihn zu einer überlegenen Wahl für kritische Anwendungen macht, bei denen Ausfallzeiten kostspielig sind.
Vorteile des TDS-K10SL 12 24V Hubmagneten
- Monostabile Funktionsweise: Garantiert sichere Ruhestellung und kontrollierte Aktivierung, was Fehlfunktionen verhindert.
- Hohe Schaltkraft: Mit einer Kraft von 11,6 N ist er für eine Vielzahl von Verriegelungs-, Positionierungs- und Auslöseaufgaben bestens geeignet.
- Kompaktes Design: Der Hub von 12 mm ermöglicht die Integration in platzbeschränkte Systeme.
- Breiter Spannungsbereich: Kompatibel mit 12V und 24V Systemen, was Flexibilität in der Installation bietet.
- Effiziente Energieaufnahme: Mit nur 12W Leistung ist er energieeffizient, was für den Dauerbetrieb von Vorteil ist.
- Robuste Bauweise: Entwickelt für den industriellen Einsatz, widersteht er Vibrationen und Umwelteinflüssen.
- Präzise Steuerung: Ermöglicht feingranulare mechanische Aktionen, die für komplexe Automatisierungsprozesse unerlässlich sind.
Technische Spezifikationen und Konstruktionsmerkmale
Der TDS-K10SL 12 24V Hubmagnet basiert auf bewährten elektromagnetischen Prinzipien, kombiniert mit einer robusten Konstruktion, die für den professionellen Einsatz optimiert ist. Die Kernkomponenten sind so ausgelegt, dass sie eine hohe magnetische Flussdichte bei geringer Verlustleistung erzielen. Die Spule ist mit hochwertigem Kupferlackdraht gewickelt und gegen mechanische Beschädigungen sowie thermische Überlastung geschützt. Der Gehäusewerkstoff ist so gewählt, dass er sowohl mechanischer Belastung als auch Umwelteinflüssen standhält.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | TDS-K10SL 12 24V |
| Typ | Hubmagnet, monostabil |
| Spannung | 12V DC / 24V DC |
| Max. Hub (Verfahrweg) | 12 mm |
| Kraft (bei Nennspannung) | 11,6 N |
| Leistungsaufnahme | 12 W |
| Betriebsart | Monostabil (hält in Ruheposition, nur unter Strom aktiviert) |
| Gehäusematerial | Hochwertiger, korrosionsbeständiger Stahl für Langlebigkeit im industriellen Umfeld. |
| Spulenmaterial | Präzisionsgewickelter Kupferlackdraht für optimale Leitfähigkeit und Wärmeableitung. |
| Schutzart (typisch für Industriekomponenten) | Kann je nach Ausführung IP54 oder höher aufweisen, um Schutz vor Staub und Spritzwasser zu gewährleisten. (Spezifische IP-Klasse bitte prüfen.) |
| Anschlussart | Flexible Kabelenden oder Steckverbinder für einfache Integration in bestehende Verkabelungen. (Details im Datenblatt.) |
| Einsatztemperatur | Optimiert für den Betrieb in industriellen Temperaturbereichen von -10°C bis +50°C (Umgebungsabhängig). |
Anwendungsgebiete und Integrationspotenzial
Der TDS-K10SL 12 24V Hubmagnet findet breite Anwendung in verschiedensten industriellen Automatisierungs- und Steuerungsaufgaben. Seine monostabile Funktion ist besonders wertvoll in sicherheitsrelevanten Systemen, wo eine vordefinierte Ruhestellung essenziell ist. Typische Einsatzgebiete umfassen:
- Positionierungssysteme: Zum exakten Verriegeln oder Freigeben von mechanischen Komponenten in Montagelinien oder Fertigungsstraßen.
- Ventilsteuerung: Als Aktuator zum Öffnen oder Schließen von pneumatischen oder hydraulischen Ventilen in Prozessanlagen.
- Sicherheitsschalter und -verriegelungen: Zur Implementierung von Verriegelungsmechanismen, die nur im aktivierten Zustand gelöst werden.
- Sortier- und Pick-and-Place-Systeme: Zur präzisen Steuerung von Greifern oder Auswerfern.
- Geräte- und Maschinensteuerung: Als integraler Bestandteil von komplexen Steuerungslogiken zur mechanischen Verknüpfung von Baugruppen.
- Akzeptanz- und Verweigerungsmechanismen: In Verkaufsautomaten oder Ticketdruckern zur Steuerung von Materialfluss und Ausgabe.
Die Möglichkeit, sowohl mit 12V als auch mit 24V Systemen betrieben zu werden, erhöht seine Vielseitigkeit erheblich und ermöglicht eine nahtlose Integration in bestehende Infrastrukturen. Die kompakten Abmessungen und die hohe Leistungsdichte erlauben den Einsatz selbst dort, wo der Bauraum begrenzt ist.
Konstruktionsprinzipien und Materialwissenschaft
Die Kernfunktion des TDS-K10SL beruht auf dem Prinzip des Elektromagnetismus. Wenn ein elektrischer Strom durch die Spule fließt, wird ein Magnetfeld erzeugt, das einen ferromagnetischen Anker (Kolben) anzieht. Bei diesem monostabilen Design sorgt eine interne Federkraft oder die Schwerkraft dafür, dass der Anker in seine Ausgangsposition zurückkehrt, sobald die Stromzufuhr unterbrochen wird. Die Präzision der mechanischen Fertigung, insbesondere der Laufflächen des Hubs und des Gehäuses, ist entscheidend für eine reibungslose und zuverlässige Funktion über lange Zeiträume. Die Materialauswahl für den Kern und den Anker ist auf eine hohe Permeabilität ausgelegt, um die magnetische Feldstärke zu maximieren und damit die erforderliche Schaltkraft bei minimalem Energieaufwand zu erzielen. Die Gehäusekonstruktion schützt die empfindlichen Spulen und mechanischen Teile vor äußeren Einflüssen wie Staub, Feuchtigkeit und mechanischer Beschädigung, was die Langlebigkeit des Produkts unter anspruchsvollen Bedingungen gewährleistet.
Häufig gestellte Fragen zu TDS-K10SL 12 24V – Hubmagnet monostabil, 12 mm, 11,6 N , 12 W
Was bedeutet „monostabil“ bei diesem Hubmagneten?
Monostabil bedeutet, dass der Magnet eine stabile Ruhelage hat, in der er sich befindet, solange keine externe Kraft angelegt wird (in diesem Fall der elektrische Strom). Sobald Strom angelegt wird, bewegt sich der Anker, und sobald die Stromzufuhr unterbrochen wird, kehrt der Anker automatisch in seine ursprüngliche Ruheposition zurück, oft unterstützt durch eine eingebaute Feder.
Welche Spannungen kann der TDS-K10SL verarbeiten?
Der TDS-K10SL ist für den Betrieb mit sowohl 12 Volt als auch 24 Volt Gleichstrom (DC) ausgelegt. Dies bietet Flexibilität bei der Integration in verschiedene elektrische Systeme.
Wie wird die Schaltkraft von 11,6 N ermittelt?
Die Schaltkraft von 11,6 Newton (N) wird typischerweise unter optimalen Bedingungen gemessen, d.h. bei Nenndurchfluss der Spule und an der Stelle, an der der Hub seine maximale Kraft ausüben kann (oft am Ende seines Hubweges). Die tatsächliche nutzbare Kraft kann in Abhängigkeit von der Ankerposition, externen Magnetfeldern und mechanischer Reibung variieren.
Ist der Hubmagnet für den Dauerbetrieb ausgelegt?
Mit einer Leistungsaufnahme von 12 Watt ist der Magnet für den effizienten Betrieb konzipiert. Für einen Dauerbetrieb (ED von 100%) ist jedoch die effektive Wärmeableitung zu berücksichtigen. Je nach Umgebungsbedingungen und Montageart kann die thermische Belastbarkeit eine Rolle spielen. Es ist ratsam, die spezifischen Hinweise im technischen Datenblatt für den vorgesehenen Einsatz zu beachten.
Welche Art von Anwendungsfällen ist dieser Hubmagnet am besten geeignet?
Der TDS-K10SL eignet sich hervorragend für Anwendungen, die eine präzise, wiederholbare und zuverlässige lineare Bewegung erfordern. Beispiele sind Positionierungsaufgaben in der Automatisierungstechnik, das Steuern von Klappen oder Ventilen, Verriegelungsmechanismen und Komponenten in Sortier- oder Ausgabesystemen, wo eine sichere Rückstellung in die Ruheposition gewährleistet sein muss.
Wie robust ist der TDS-K10SL gegenüber Umwelteinflüssen?
Der Magnet ist für den industriellen Einsatz konzipiert, was eine hohe Robustheit gegenüber Vibrationen und mechanischen Belastungen impliziert. Die genaue Schutzart (z.B. IP-Klasse) bezüglich Staub- und Wasserdichtigkeit sollte dem technischen Datenblatt entnommen werden, um den Einsatzerfordernissen gerecht zu werden.
Was passiert, wenn die Stromversorgung ausfällt?
Aufgrund seiner monostabilen Konstruktion kehrt der Hubmagnet bei Ausfall der Stromversorgung umgehend in seine definierte Ruheposition zurück. Dies ist ein entscheidendes Sicherheitsmerkmal für viele industrielle Anwendungen.
