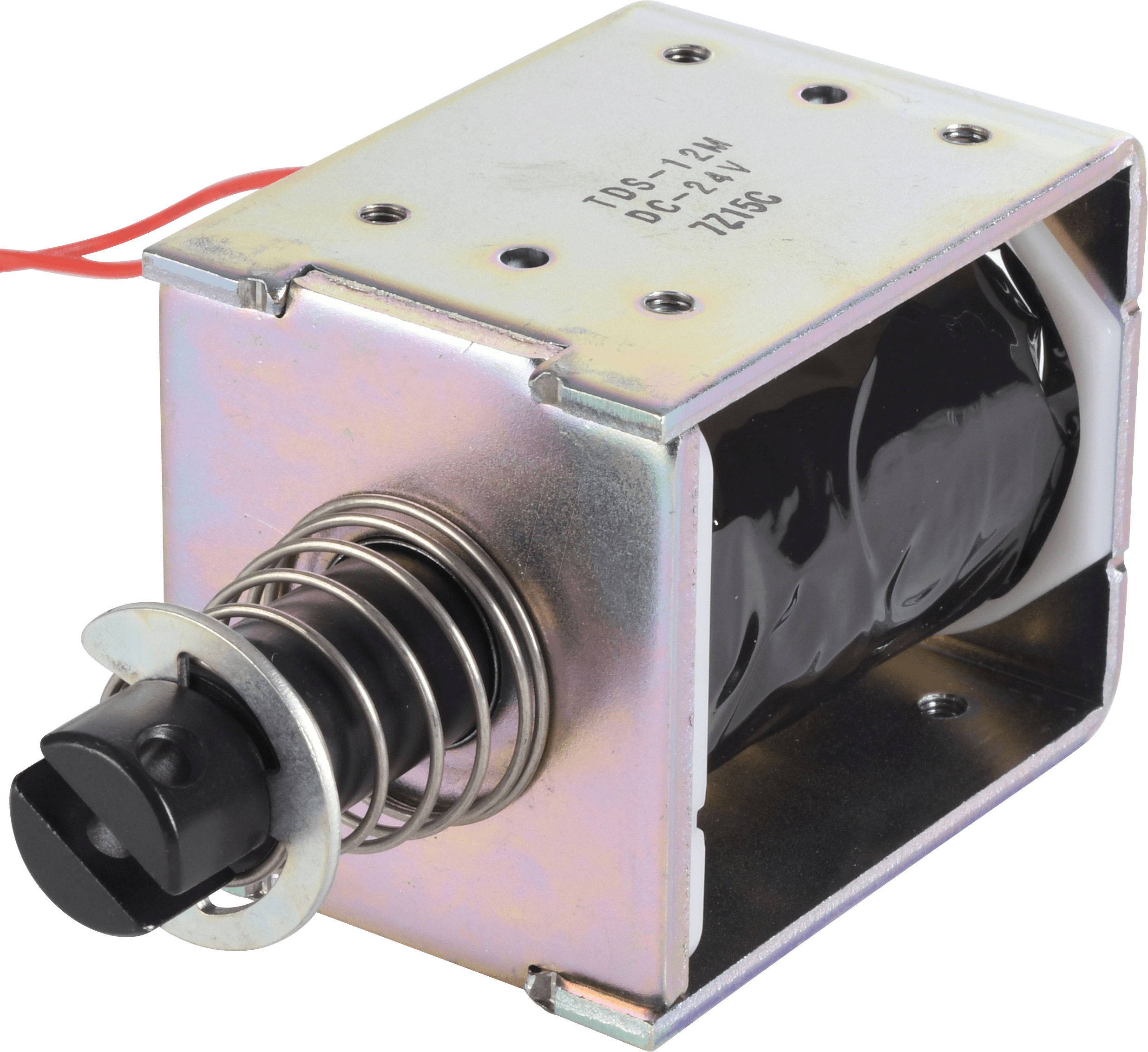

TDS-12M 12,0 24V – Der monostabile Hubmagnet für präzise Steuerungsaufgaben
Sie suchen eine zuverlässige und leistungsstarke Lösung zur linearen Bewegung oder Verriegelung in Ihren Automatisierungs- und Steuerungssystemen? Der TDS-12M 12,0 24V ist ein monostabiler Hubmagnet, der speziell dafür entwickelt wurde, präzise und kraftvolle mechanische Aktionen mit höchster Zuverlässigkeit auszuführen. Ideal für Ingenieure, Systemintegratoren und technische Fachleute, die auf Komponenten angewiesen sind, die exakt ihren Spezifikationen entsprechen und eine lange Lebensdauer unter anspruchsvollen Bedingungen gewährleisten.
Überlegene Leistung und Zuverlässigkeit: Warum der TDS-12M die Standardlösung übertrifft
Im Vergleich zu konventionellen Aktuatoren oder weniger spezialisierten Magneten bietet der TDS-12M monostabile Hubmagnet signifikante Vorteile. Seine monostabile Auslegung stellt sicher, dass der Magnet im stromlosen Zustand in seine Ruhelage zurückkehrt, was für viele Sicherheitsfunktionen und präzise Steuerungsabläufe unerlässlich ist. Die präzise definierte Kraft von 15,1 N bei einer gleichzeitig energieeffizienten Leistungsaufnahme von nur 7,5 W ermöglicht eine feine Abstimmung von Bewegungsabläufen, ohne unnötigen Energieverbrauch. Der kompakte Hub von 12 mm ist für eine Vielzahl von Anwendungen perfekt dimensioniert, von der Positionierung von Komponenten in Maschinen bis hin zur Verriegelung von Klappen oder Schaltern.
Anwendungsgebiete und technische Vorteile
Der TDS-12M 12,0 24V ist ein vielseitiges Bauteil, das seine Stärken in einer breiten Palette von industriellen und technischen Umgebungen ausspielt. Seine präzise lineare Bewegung macht ihn zu einer idealen Wahl für:
- Automatisierte Fertigungslinien: Zum Positionieren, Ausrichten oder Verriegeln von Werkstücken oder Bauteilen.
- Robotik: Als Teil von Greifermechanismen oder zur Steuerung von Gelenkbewegungen.
- Sicherheitssysteme: Zur Verriegelung von Türen, Klappen oder Zugangspunkten, die im stromlosen Zustand gesichert sein müssen.
- Medizintechnik: In Geräten, die präzise und reproduzierbare Bewegungen erfordern.
- Laborautomatisierung: Zur Steuerung von Flüssigkeitszufuhr, Probenhandling oder anderen analytischen Prozessen.
- Ventilsteuerung: Als Antrieb für spezielle Magnetventile in komplexen Systemen.
Die robuste Konstruktion und die sorgfältige Auswahl der Materialien garantieren eine hohe Schaltspielzahl und eine zuverlässige Funktion über lange Betriebszeiten. Die monostabile Charakteristik ist hierbei ein Schlüsselfaktor, der eine einfache Integration in bestehende Steuerkreise ermöglicht, ohne aufwendige Rückstellmechanismen.
Präzise Spezifikationen für maximale Leistung
Die technischen Details des TDS-12M 12,0 24V sind sorgfältig abgestimmt, um maximale Effizienz und Zuverlässigkeit zu gewährleisten:
- Spannung: 24 V DC, die in vielen industriellen Umgebungen Standard ist.
- Schaltleistung: 7,5 W, was eine hohe Energieeffizienz für den gebotenen Kraftaufwand bedeutet.
- Hubkraft: 15,1 N (Newton), eine signifikante Kraft für die Bewältigung von Verriegelungs- oder Positionierungsaufgaben.
- Hublänge: 12 mm, ein für viele Anwendungen optimaler Arbeitsbereich.
- Bauform: Monostabil, d.h. die Federkraft sorgt für die Rückstellung in die Ausgangsposition, wenn die Spule stromlos ist.
- Gehäusetyp: Robustes, widerstandsfähiges Gehäuse, das den Einsatz in industriellen Umgebungen ermöglicht.
- Schutzart: Geeignet für den Einsatz in Umgebungen, in denen Staub und Spritzwasser eine Rolle spielen könnten (prüfen Sie spezifische IP-Klassen falls verfügbar).
Konstruktion und Materialbeschaffenheit
Der TDS-12M 12,0 24V zeichnet sich durch eine durchdachte Konstruktion aus, die auf Langlebigkeit und präzise Funktion ausgelegt ist. Das Gehäuse besteht aus hochwertigen technischen Kunststoffen oder robustem Metall, das den mechanischen Belastungen und potenziellen Umwelteinflüssen standhält. Der Kern des Elektromagneten ist aus speziellem, hochpermeablem Material gefertigt, um eine optimale Feldlinienführung und damit eine maximale Kraftentfaltung zu gewährleisten. Der Hubkolben ist präzise gefertigt und gleitet reibungsarm in seiner Führung, was zu einer hohen Wiederholgenauigkeit und einer langen Lebensdauer beiträgt. Die Spule ist vakuumimprägniert, um eine hohe Isolationsfestigkeit und Hitzebeständigkeit zu gewährleisten, was für den zuverlässigen Dauerbetrieb entscheidend ist.
Vorteile der monostabilen Auslegung
Die monostabile Bauart des TDS-12M 12,0 24V ist ein entscheidender Vorteil gegenüber bistabilen oder federrückstellenden Systemen, die externe Federn benötigen. Im stromlosen Zustand zieht eine interne Feder den Anker in seine Ruhestellung zurück. Dies vereinfacht die Systemintegration erheblich, da keine zusätzlichen mechanischen Komponenten für die Rückstellung erforderlich sind. Darüber hinaus bietet die monostabile Auslegung eine inhärente Sicherheit: Im Falle eines Stromausfalls kehrt das System automatisch in einen definierten sicheren Zustand zurück, was besonders in sicherheitskritischen Anwendungen von unschätzbarem Wert ist.
Technische Daten im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | TDS-12M 12,0 24V |
| Typ | Hubmagnet, monostabil |
| Betriebsspannung | 24 V DC |
| Leistungsaufnahme | 7,5 W |
| Max. Hubkraft | 15,1 N |
| Hublänge | 12 mm |
| Gehäusematerial | Hochfester technischer Kunststoff / eloxiertes Aluminium (je nach Ausführung) |
| Betriebstemperatur | -10°C bis +80°C (typisch) |
| Schaltspielzahl | Millionen von Zyklen (abhängig von Last und Umgebungsbedingungen) |
| Anschlussart | Flachstecker / Kabelanschluss (variiert je nach Konfiguration) |
FAQ – Häufig gestellte Fragen zu TDS-12M 12,0 24V – Hubmagnet monostabil, 12 mm, 15,1 N , 7,5 W
Was bedeutet monostabil bei einem Hubmagneten?
Monostabil bedeutet, dass der Magnet im stromlosen Zustand durch eine interne Feder in seine ursprüngliche Position zurückkehrt. Nur wenn Strom an die Spule angelegt wird, bewegt sich der Hubkolben in die Arbeitsstellung. Dies unterscheidet ihn von bistabilen Magneten, die zwei stabile Zustände haben.
Welche Art von Stromversorgung wird benötigt?
Für den TDS-12M 12,0 24V wird eine Gleichspannung (DC) von 24 Volt benötigt. Eine stabile Stromversorgung ist wichtig, um die volle Leistung und Lebensdauer des Magneten zu gewährleisten.
Kann der Magnet auch für nicht-lineare Bewegungen verwendet werden?
Nein, der TDS-12M 12,0 24V ist speziell für lineare Hubbewegungen konzipiert. Er zieht den Kolben senkrecht zur Spulenachse an.
Wie beeinflusst die Umgebungstemperatur die Leistung des Magneten?
Extreme Temperaturen können die Leistung des Magneten beeinflussen. Die typische Betriebstemperatur liegt zwischen -10°C und +80°C. Über- oder Unterschreitung dieser Grenzen kann zu reduzierter Kraft, längeren Schaltzeiten oder einer verkürzten Lebensdauer führen. Es ist ratsam, die spezifischen Datenblätter für exakte Angaben zu konsultieren.
Ist der Magnet für den Dauereinsatz geeignet?
Ja, der TDS-12M 12,0 24V ist für den Dauerbetrieb ausgelegt. Die Spulen sind so konzipiert, dass sie bei Nennspannung und korrekter Belüftung nicht überhitzen. Die Schaltspielzahl ist sehr hoch, was eine lange Lebensdauer auch bei häufigem Schalten gewährleistet.
Was sind die Hauptvorteile gegenüber einem pneumatischen Zylinder?
Ein Hubmagnet wie der TDS-12M bietet Vorteile wie eine einfachere Installation (keine Druckluftversorgung nötig), geringere Betriebsgeräusche, präzisere Steuerungsmöglichkeiten und potenziell geringere Energiekosten bei häufigem Schalten. Zudem ist die Rückstellkraft im stromlosen Zustand garantiert.
Welche Schutzmaßnahmen sind bei der Montage zu beachten?
Stellen Sie sicher, dass der Magnet ordnungsgemäß montiert ist, um eine freie Bewegung des Hubkolbens zu gewährleisten. Achten Sie auf die richtige Ausrichtung und vermeiden Sie mechanische Belastungen, die die Lebensdauer beeinträchtigen könnten. Eine sichere elektrische Verbindung ist ebenfalls essenziell.
