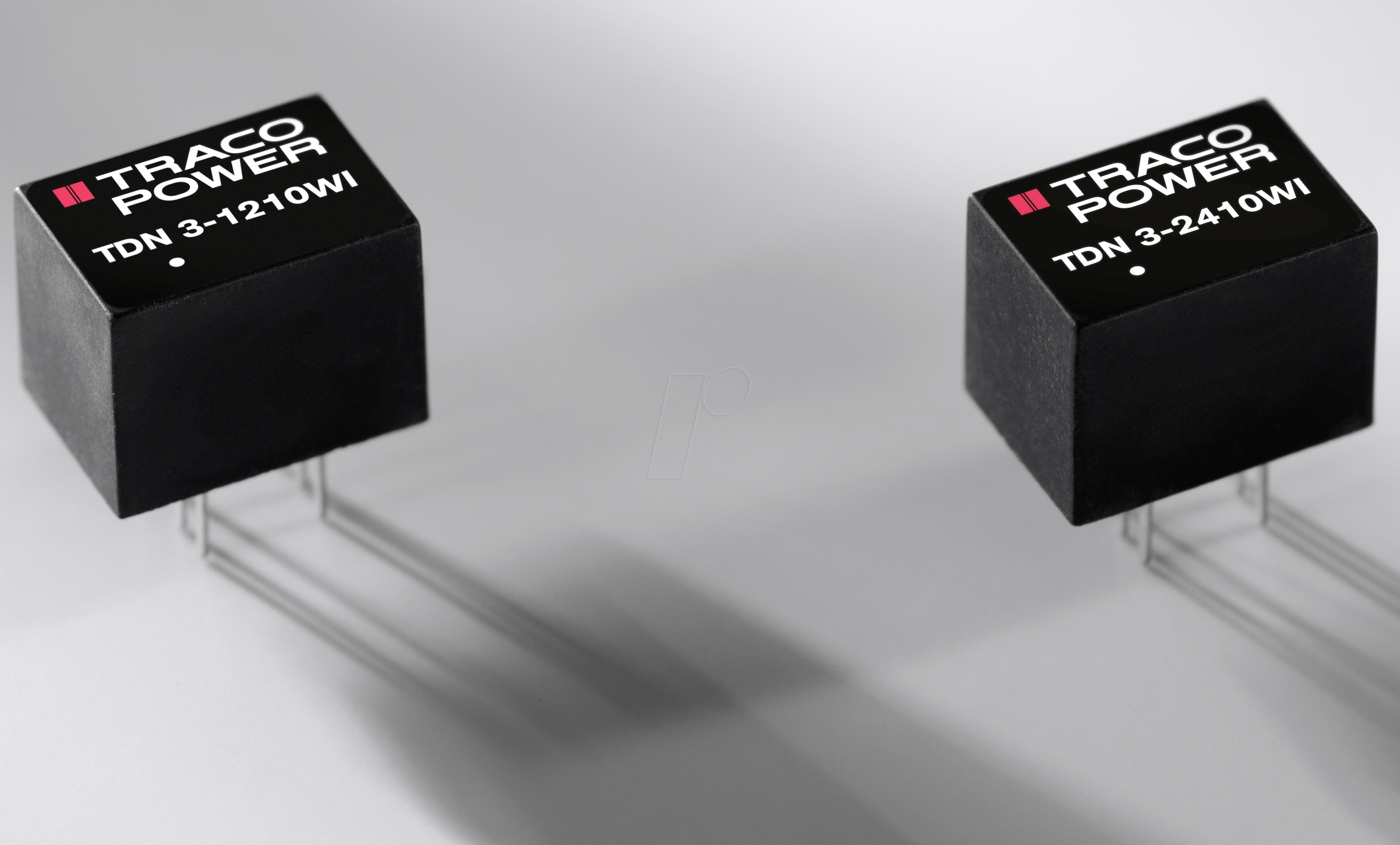

TDN 3-1212WI – Präzisions-DC/DC-Wandler für zuverlässige Stromversorgung
Sie suchen eine kompakte und effiziente Lösung zur Spannungsumwandlung in Ihren elektronischen Schaltungen? Der TDN 3-1212WI DC/DC-Wandler ist die ideale Wahl für Entwickler und Techniker, die eine stabile und isolierte 12V-Ausgangsspannung bei gleichzeitig geringer Leistungsaufnahme benötigen. Dieses DIL-8 Bauteil löst das Problem der unerwünschten Spannungsabfälle und der galvanischen Kopplung, indem es eine zuverlässige Stromversorgung für anspruchsvolle Applikationen in der Industrie, Automatisierung und Messtechnik gewährleistet.
Maximale Leistung und Effizienz für anspruchsvolle Anwendungen
Der TDN 3-1212WI DC/DC-Wandler setzt neue Maßstäbe in Bezug auf Leistung und Effizienz in seinem Segment. Mit einer Ausgangsleistung von 3 Watt und einem Ausgangsstrom von 250 mA bei einer stabilen Ausgangsspannung von 12 Volt liefert er die notwendige Energie für eine Vielzahl von elektronischen Geräten. Im Vergleich zu linearen Spannungsreglern, die oft erhebliche Verluste in Form von Wärme produzieren, arbeitet dieser Wandler mit einer deutlich höheren Effizienz. Dies führt nicht nur zu einer geringeren Wärmeentwicklung, sondern auch zu einer reduzierten Belastung der Stromquelle und einer längeren Lebensdauer der Gesamtanlage. Die kompakte Bauform im DIL-8 Gehäuse ermöglicht zudem eine einfache Integration in bestehende Schaltungen und kompakte Gerätekonzepte, wo Platz eine kritische Rolle spielt.
Überlegene Vorteile des TDN 3-1212WI
- Galvanische Isolation: Bietet eine sichere Trennung zwischen Eingang und Ausgang, was für den Schutz von Geräten und Personen unerlässlich ist und unerwünschte Masseschleifen vermeidet.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu einer verbesserten Energiebilanz und erhöhten Systemzuverlässigkeit führt.
- Kompaktes DIL-8 Gehäuse: Ermöglicht eine platzsparende Integration und vereinfacht das Leiterplattendesign.
- Stabile Ausgangsspannung: Gewährleistet eine konstante und zuverlässige Stromversorgung für empfindliche Elektronikkomponenten, unabhängig von Schwankungen der Eingangsspannung.
- Breiter Eingangsspannungsbereich: Bietet Flexibilität bei der Wahl der Eingangsspannungsquelle.
- Geringes Rauschen: Reduziert Störsignale, was besonders in präzisen Mess- und Steuerungssystemen von Vorteil ist.
- Robustheit und Zuverlässigkeit: Entwickelt für den Einsatz in anspruchsvollen Umgebungen mit hoher MTBF (Mean Time Between Failures).
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | TDN 3-1212WI |
| Typ | DC/DC-Wandler (Isoliert) |
| Leistung | 3 W |
| Eingangsspannung | Typischerweise 12 V DC (Präzise Spezifikation im Datenblatt prüfen) |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 250 mA |
| Gehäuseform | DIL-8 (Dual In-line Package, 8 Pins) |
| Isolation | Galvanisch getrennt (hohe Durchschlagsfestigkeit) |
| Effizienz | Hoch (typischerweise > 80%, Details im Datenblatt) |
| Betriebstemperaturbereich | Erweiterter Bereich, für industrielle Anwendungen geeignet (Details im Datenblatt) |
| Schutzfunktionen | Optional, je nach spezifischem Modell (z.B. Kurzschlussschutz, Überlastschutz – prüfen Sie das Datenblatt) |
Anwendungsbereiche für den TDN 3-1212WI
Der TDN 3-1212WI DC/DC-Wandler eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen eine präzise und isolierte Spannungsversorgung unerlässlich ist. Seine Fähigkeit, eine stabile 12V-Ausgangsspannung zu liefern und gleichzeitig eine galvanische Trennung zu gewährleisten, macht ihn zu einer erstklassigen Wahl für:
- Industrielle Automatisierung: Steuerungssysteme, SPS (Speicherprogrammierbare Steuerungen), Sensorik, Aktuatoren und Kommunikationsmodule, bei denen eine zuverlässige Stromversorgung kritisch ist.
- Messtechnik und Prüftechnik: Präzise Messgeräte, Oszilloskope, Signalgeneratoren und Datenlogger, die eine störungsfreie und isolierte Stromversorgung erfordern, um genaue Messergebnisse zu erzielen.
- Medizintechnik: Geräte, bei denen erhöhte Sicherheitsanforderungen aufgrund der Nähe zum menschlichen Körper gelten und eine strenge elektrische Isolation unerlässlich ist.
- Telekommunikation: Stromversorgung für Netzwerkkomponenten, Router, Switches und Kommunikationsschnittstellen, die eine stabile und redundante Stromquelle benötigen.
- Embedded Systems: Integration in kundenspezifische Elektronikplatinen, wo begrenzte Platzverhältnisse und die Notwendigkeit einer zuverlässigen Stromversorgung zusammenkommen.
- Labore und Forschung: Entwicklung von Prototypen und Testaufbauten, bei denen Flexibilität und Sicherheit bei der Stromversorgung im Vordergrund stehen.
Die robuste Bauweise und die bewährte Technologie des TDN 3-1212WI stellen sicher, dass Ihre kritischen Systeme auch unter widrigen Umgebungsbedingungen oder bei transienten Netzstörungen stabil und zuverlässig funktionieren.
Qualität und Zuverlässigkeit durch präzise Fertigung
Die Entwicklung und Fertigung des TDN 3-1212WI DC/DC-Wandlers bei Lan.de folgt strengsten Qualitätsstandards. Jeder Wandler durchläuft rigorose Tests, um die spezifizierten Parameter wie Ausgangsspannung, Ausgangsstrom, Isolation und Effizienz zu gewährleisten. Die verwendeten Komponenten sind sorgfältig ausgewählt, um Langlebigkeit und Zuverlässigkeit zu maximieren. Die galvanische Trennung, ein Kernmerkmal dieses Wandlers, wird durch eine spezielle Wickeltechnik und Isolationsmaterialien erreicht, die eine hohe Spannungsfestigkeit über die Lebensdauer des Geräts sicherstellen. Dies schützt nicht nur die nachgeschaltete Elektronik vor potenziellen Überspannungen oder Störungen von der Eingangsseite, sondern minimiert auch das Risiko von Erdschleifen, die zu unerwünschten Signalverfälschung oder Systemfehlern führen können.
Optimierte Energieumwandlung mit moderner Schaltungstechnik
Der TDN 3-1212WI basiert auf einer modernen Schaltungstechnik, die eine hocheffiziente Energieumwandlung ermöglicht. Durch den Einsatz von Schaltreglertopologien werden die Energieverluste im Vergleich zu älteren oder einfacheren Wandlertypen drastisch reduziert. Dies bedeutet, dass ein größerer Teil der zugeführten Energie tatsächlich als nutzbare Ausgangsleistung zur Verfügung steht. Die geringere Wärmeentwicklung trägt nicht nur zur Energieeffizienz bei, sondern verlängert auch die Lebensdauer der Komponenten und reduziert die Notwendigkeit für aufwendige Kühlkörper, was wiederum Kosten spart und das Design vereinfacht. Die präzise Regelung der Ausgangsspannung sorgt dafür, dass auch empfindliche Mikrocontroller, Sensoren oder Kommunikationschips stets mit der korrekten Spannung versorgt werden, was deren fehlerfreie Funktion sicherstellt.
Einfache Integration und Montage im DIL-8 Format
Das DIL-8 (Dual In-line Package) Format des TDN 3-1212WI ist ein weiterer entscheidender Vorteil für Entwickler und Ingenieure. Dieses standardisierte Gehäuse ermöglicht eine einfache und zuverlässige Montage auf Standard-Leiterplatten, sowohl durch manuelle Lötprozesse als auch durch automatische Bestückungsmaschinen. Die Pinbelegung ist klar definiert und erlaubt eine unkomplizierte Anbindung an die Stromversorgung und die zu versorgenden Verbraucher. Das kompakte Design des Gehäuses erlaubt zudem die Platzierung auf Leiterplatten mit hoher Bauteildichte, ohne wesentlichen Platzbedarf zu beanspruchen. Dies ist besonders vorteilhaft bei der Entwicklung kompakter elektronischer Geräte, wo jeder Quadratmillimeter zählt.
Häufig gestellte Fragen zu TDN 3-1212WI – DC/DC-Wandler TDN 3WI, 3 W, 12 V, 250 mA, DIL-8
Was bedeutet die galvanische Trennung bei diesem DC/DC-Wandler?
Die galvanische Trennung bedeutet, dass es keine direkte elektrische Verbindung zwischen der Eingangsseite und der Ausgangsseite des Wandlers gibt. Dies wird durch eine Isolationstechnik (meist ein Transformator) erreicht. Diese Trennung ist entscheidend für die Sicherheit, da sie den Benutzer und die nachgeschaltete Elektronik vor gefährlichen Spannungen auf der Eingangsseite schützt. Sie verhindert zudem die Ausbreitung von Störsignalen und vermeidet Masseschleifen in komplexen Schaltungen.
Welche maximale Eingangsspannung kann der TDN 3-1212WI verarbeiten?
Die genauen Spezifikationen zur maximalen Eingangsspannung sind im technischen Datenblatt des Herstellers zu finden. Typischerweise sind DC/DC-Wandler für einen bestimmten Spannungsbereich ausgelegt. Es ist essenziell, diesen Bereich nicht zu überschreiten, um eine Beschädigung des Bauteils zu vermeiden.
Ist der TDN 3-1212WI für Dauerbetrieb geeignet?
Ja, der TDN 3-1212WI ist für den Dauerbetrieb (Continuous Operation) konzipiert. Seine robuste Bauweise und die hohe Effizienz sorgen dafür, dass er auch über längere Zeiträume hinweg zuverlässig arbeiten kann, ohne zu überhitzen oder seine Leistung zu beeinträchtigen. Es ist jedoch wichtig, die maximal zulässige Umgebungstemperatur und die Leistungsabgabe nicht zu überschreiten.
Wie unterscheidet sich dieser Wandler von nicht-isolierten DC/DC-Wandlern?
Nicht-isolierte DC/DC-Wandler (wie Buck- oder Boost-Konverter ohne Isolationstransformator) sind elektrisch mit der Eingangsseite verbunden. Sie sind oft effizienter, bieten aber keine galvanische Trennung. Isolierte Wandler wie der TDN 3-1212WI bieten die zusätzliche Sicherheit und die Fähigkeit, Erdungsprobleme zu vermeiden, was sie für viele industrielle und sicherheitskritische Anwendungen unerlässlich macht.
Benötige ich zusätzliche Bauteile für den Betrieb des TDN 3-1212WI?
In den meisten Fällen sind für den Grundbetrieb des TDN 3-1212WI nur wenige externe Komponenten wie Eingangskondensatoren und Ausgangskondensatoren erforderlich, um die Stabilität zu gewährleisten und Spitzen zu glätten. Die genauen Empfehlungen für die externe Beschaltung finden Sie im technischen Datenblatt des Herstellers, da diese von der spezifischen Anwendung und den angeschlossenen Lasten abhängen können.
Welche Art von Anwendungen sind besonders von der hohen Effizienz des TDN 3-1212WI profitiert?
Anwendungen, bei denen Energieeffizienz eine große Rolle spielt, wie z.B. batteriebetriebene Geräte, Systeme mit geringem Stromverbrauch oder Installationen, bei denen die Wärmeentwicklung minimiert werden muss, profitieren besonders von der hohen Effizienz des TDN 3-1212WI. Dies reduziert den Energieverbrauch, verlängert die Laufzeit von Akkus und vereinfacht das thermische Management des Gesamtsystems.
Ist der TDN 3-1212WI kurzschlusssicher?
Obwohl der TDN 3-1212WI über eine robuste Konstruktion verfügt, ist eine integrierte Kurzschlussschutzfunktion nicht immer Standard bei allen DC/DC-Wandlern dieser Leistungsklasse. Es ist unerlässlich, das spezifische Datenblatt des TDN 3-1212WI zu konsultieren, um Informationen über eingebaute Schutzmechanismen wie Kurzschlussschutz, Überlastschutz oder Übertemperaturschutz zu erhalten. Falls solche Funktionen nicht integriert sind, ist es ratsam, zusätzliche Schutzschaltungen auf der Platine vorzusehen.
