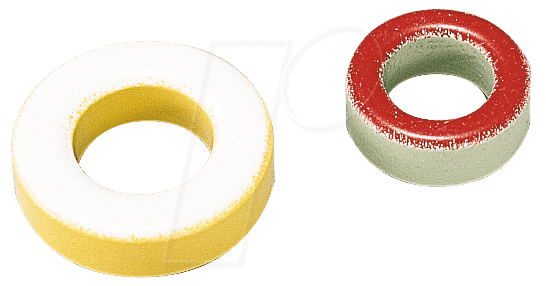

Optimieren Sie Ihre Elektronikprojekte mit dem T 50-26 Eisenpulver-Ringkern
Für Entwickler, Ingenieure und Hobbyisten, die nach einer robusten und effizienten Lösung für Induktivitäten und Energiespeicherung in ihren Schaltungen suchen, bietet der T 50-26 Eisenpulver-Ringkern eine signifikant verbesserte Leistung gegenüber herkömmlichen Ferritkernen. Dieses Bauteil wurde speziell entwickelt, um die Herausforderungen hoher Gleichstrombelastungen und geringer Verluste bei moderaten Frequenzen zu meistern.
Warum der T 50-26 Eisenpulver-Ringkern die überlegene Wahl ist
Im Gegensatz zu Standard-Ferritmaterialien, die bei höheren Gleichströmen in die Sättigung geraten und dadurch ihre Induktivität verlieren, behält der T 50-26 Eisenpulver-Ringkern seine magnetische Integrität bei. Dies ermöglicht den Einsatz in Anwendungen, wo erhebliche Gleichstromanteile auftreten, ohne Leistungseinbußen oder unerwünschte Verzerrungen des Signals. Die spezielle Pulverstruktur verteilt den magnetischen Fluss gleichmäßiger und reduziert so Kernverluste erheblich, was zu einer höheren Energieeffizienz und geringeren Wärmeentwicklung führt. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Geräte.
Anwendungsbereiche und Vorteile
Der T 50-26 Eisenpulver-Ringkern ist die ideale Komponente für eine Vielzahl von anspruchsvollen Anwendungen:
- Leistungselektronik: Perfekt geeignet für Schaltnetzteile (SMPS), DC-DC-Wandler und Spannungsregler, bei denen eine hohe Strombelastbarkeit und Effizienz gefragt sind.
- Filterdesign: Ermöglicht die Konstruktion von effektiven Ausgangsfiltern und EMV-Filtern, die unerwünschte Störsignale minimieren.
- Induktive Kopplung: Bietet eine zuverlässige Lösung für breitbandige Signaltransformatoren und Impulstransformatoren.
- Speicheranwendungen: Ideal als Energiespeicher in Hochstrom-Anwendungen, bei denen eine hohe Induktivität unter Last erforderlich ist.
- Radiofrequenztechnik: Geeignet für Schwingkreise und Anpassungsnetzwerke im HF-Bereich, wo geringe Verluste Priorität haben.
- Lärmreduzierung: Trägt maßgeblich zur Unterdrückung von Gleichtaktstörungen in Stromversorgungen bei.
Kerntechnologie und Materialeigenschaften
Das Herzstück des T 50-26 ist das fein gemahlene Eisenpulver, das mit einem speziellen Isoliermaterial gebunden wird. Diese einzigartige Zusammensetzung führt zu einer mikrostrukturellen Dispersion, die magnetische Sättigung verhindert und niedrige Kernverluste über einen breiten Frequenzbereich ermöglicht. Das verwendete Eisenpulver bietet eine hohe Permeabilität, was bedeutet, dass es den magnetischen Fluss effizient leiten kann. Die Isolierung zwischen den Pulverpartikeln reduziert die Eddy-Strom-Verluste, die bei herkömmlichen massiven Kernen ein Problem darstellen, insbesondere bei höheren Frequenzen. Dies resultiert in einer ausgezeichneten Energieumwandlungseffizienz und minimiert die Wärmeabgabe des Kerns, was direkt zur Zuverlässigkeit und Lebensdauer des Endgeräts beiträgt.
Technische Spezifikationen im Detail
Der T 50-26 Eisenpulver-Ringkern zeichnet sich durch folgende herausragende Eigenschaften aus:
| Eigenschaft | Beschreibung |
|---|---|
| Materialtyp | Fein gemahlenes Eisenpulver, gebunden mit Isoliermaterial |
| Außendurchmesser (OD) | Ca. 50 mm |
| Innendurchmesser (ID) | Ca. 26 mm |
| Höhe (H) | Ca. 12 mm |
| Magnetische Permeabilität (µi) | Hoch, optimiert für Sättigungsresistenz |
| Gleichstrombelastbarkeit (DC Bias) | Sehr hoch; behält Induktivität unter starker Gleichstromvormagnetisierung |
| Verlustfaktor (tan δ) | Niedrig über einen breiten Frequenzbereich, optimiert für Effizienz |
| Betriebstemperatur | Geeignet für gängige Elektronik-Betriebstemperaturen; thermische Stabilität |
| Einsatzfrequenzbereich | Optimal für niedrige bis mittlere Frequenzen, wo Gleichstromvormagnetisierung kritisch ist |
| Sättigungsflussdichte (Bs) | Hohe Sättigungsflussdichte, die eine höhere Energieumwandlung ermöglicht |
Vergleich mit Standard-Ferritmaterialien
Herkömmliche Ferritkerne, oft basierend auf Mangan-Zink- oder Nickel-Zink-Ferriten, sind hervorragend für Hochfrequenzanwendungen mit geringen Gleichstrombelastungen geeignet. Ihre Kristallstruktur kann jedoch bei Anlegen von starken Gleichströmen schnell in die magnetische Sättigung geraten. Dies führt zu einem drastischen Abfall der Induktivität, was die Leistung von Stromversorgungen und Filtern beeinträchtigt und zu unerwünschten Oszillationen oder Überhitzung führen kann. Der T 50-26 Eisenpulver-Ringkern überwindet diese Einschränkung durch seine Partikelstruktur. Die feinen, isolierten Eisenpartikel wirken als verteilte Luftlücken im Kern, die die Magnetfeldlinien aufnehmen und den Kern daran hindern, in die Sättigung zu geraten. Dies macht ihn zur überlegenen Wahl für:
- Hohe Stromversorgungen: Wo Ausgangsstromspitzen und Dauerströme die Induktivität beeinflussen.
- Robuste Filter: Für Anwendungen, bei denen eine konstante Filtereigenschaft unter allen Lastbedingungen erforderlich ist.
- Energiespeicher: In Schaltungen, die erhebliche Energiemengen speichern müssen, ohne die Leistung zu kompromittieren.
- Langlebige Designs: Wo Zuverlässigkeit und minimale Leistungsdegradation über die Zeit im Vordergrund stehen.
Herstellung und Qualitätssicherung
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Der T 50-26 Eisenpulver-Ringkern wird unter strengen Qualitätskontrollen hergestellt. Der Prozess beginnt mit der sorgfältigen Auswahl und Verarbeitung des Eisenpulvers. Anschließend erfolgt die präzise Mischung mit dem Bindemittel, um eine homogene Verteilung und optimale Isolierung der Partikel zu gewährleisten. Das Pressen des Materials in die Ringkernform erfolgt unter hohem Druck, um eine dichte und mechanisch stabile Struktur zu erzielen. Die anschließende Härtung des Bindemittels bei definierten Temperaturen stellt sicher, dass die magnetischen und elektrischen Eigenschaften des Kerns über seine gesamte Lebensdauer stabil bleiben. Jede Charge wird auf ihre magnetischen Kennwerte, Dimensionsgenauigkeit und elektrische Isolation geprüft, um die Konsistenz und Zuverlässigkeit des Produkts zu garantieren. Diese gewissenhafte Fertigung garantiert, dass Sie eine Komponente erhalten, die den höchsten Industriestandards entspricht.
Technische Optimierung für Ihre Projekte
Die Dimensionen des T 50-26 Ringkerns sind sorgfältig gewählt, um eine hohe Induktivität bei gleichzeitig beherrschbarer Größe zu ermöglichen. Der Außendurchmesser von ca. 50 mm, der Innendurchmesser von ca. 26 mm und die Höhe von ca. 12 mm bieten ausreichend Platz für die Wicklung einer ausreichenden Anzahl von Windungen, um die gewünschte Induktivität zu erzielen, ohne das Design zu übermäßig zu vergrößern. Die Wahl des richtigen Drahtquerschnitts und der Windungszahl ist entscheidend für die optimale Ausnutzung der Eigenschaften dieses Kerns. Bei der Auslegung von Schaltungen mit diesem Kern sollten die Gleichstromwiderstände der Wicklung und die maximal zulässige Strombelastbarkeit des Drahtes berücksichtigt werden, um eine Überhitzung zu vermeiden und die volle Leistungsfähigkeit des Kerns zu nutzen.
Die Rolle von Eisenpulver in der Magnetik
Eisenpulverkerne repräsentieren eine wichtige Materialklasse in der Elektrotechnik, insbesondere für Anwendungen, die eine hohe Energieabsorption und -speicherung unter Gleichstromvormagnetisierung erfordern. Im Gegensatz zu Monolith-Ferriten, deren Kristallstruktur stark auf die magnetische Flussdichte und damit die Induktivität reagiert, besteht ein Eisenpulverkern aus einer Vielzahl von kleinen Eisenpartikeln. Jedes dieser Partikel verhält sich wie ein kleiner, unabhängiger Magnet. Diese Partikel sind durch ein nicht-magnetisches Bindemittel voneinander isoliert. Diese „verteilte Luftlücke“ im Kernmaterial verhindert, dass sich der magnetische Fluss in einem einzelnen Bereich aufbaut und den Kern in die Sättigung treibt. Stattdessen wird der magnetische Fluss gleichmäßiger über die gesamte Kernquerschnittsfläche verteilt. Dies führt zu einer flacheren Induktivitätskurve über einen breiten Strombereich und reduziert die Verluste, die durch Wirbelströme entstehen würden, da die isolierten Partikel den Stromfluss behindern. Dies erklärt die überlegene Leistung des T 50-26 Kerns in Hochstromanwendungen.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil des T 50-26 Eisenpulver-Ringkerns gegenüber Ferritkernen?
Der Hauptvorteil liegt in seiner ausgezeichneten Resistenz gegen magnetische Sättigung unter hohen Gleichstrombelastungen. Während Ferritkerne bei steigendem Gleichstrom ihre Induktivität verlieren, behält der T 50-26 seine Leistung bei, was ihn ideal für Leistungselektronikanwendungen macht.
In welchen Frequenzbereichen spielt der T 50-26 seine Stärken aus?
Der T 50-26 Eisenpulver-Ringkern spielt seine Stärken besonders im Bereich niedriger bis mittlerer Frequenzen aus, wo die Gleichstromvormagnetisierung eine signifikante Rolle spielt. Er ist jedoch auch für moderate Frequenzen mit geringen Verlusten geeignet.
Wie beeinflusst die Größe des Ringkerns die Anwendung?
Die Abmessungen (OD ca. 50 mm, ID ca. 26 mm, H ca. 12 mm) des T 50-26 ermöglichen eine flexible Integration in verschiedene Schaltungsdesigns. Die Kernfläche und das Volumen bestimmen die maximale Induktivität, die mit einer gegebenen Anzahl von Windungen erreicht werden kann, und beeinflussen somit die Leistungsfähigkeit der Schaltung.
Kann der T 50-26 für Hochfrequenzanwendungen über 1 MHz verwendet werden?
Während der T 50-26 für moderate Frequenzen gut geeignet ist und geringe Verluste aufweist, sind reine Ferritmaterialien oft die erste Wahl für sehr hohe Frequenzen (> 1 MHz) in Anwendungen ohne signifikante Gleichstrombelastung. Die spezifische Anwendung und die zu erwartende Strombelastung sind hier entscheidend für die optimale Materialwahl.
Welche Arten von Wicklungen sind für den T 50-26 empfohlen?
Für den T 50-26 eignen sich sowohl einfache Spulenwicklungen mit isoliertem Draht als auch mehrfache Wicklungen für Transformatoren oder Gegentaktspulen. Der Drahtquerschnitt sollte entsprechend der zu erwartenden Strombelastung gewählt werden, um Überhitzung zu vermeiden.
Wie kann ich die Induktivität für meine spezifische Anwendung berechnen?
Die Induktivität kann mit der Formel L = (AL N^2) berechnet werden, wobei L die Induktivität in Henry (H), AL der spezifische Induktivitätsfaktor des Kernmaterials in nH/N² und N die Anzahl der Windungen ist. Der AL-Wert für den T 50-26 ist spezifisch für das Material und sollte dem Datenblatt des Herstellers entnommen werden, um genaue Berechnungen zu ermöglichen.
Welche Sicherheitsvorkehrungen sind beim Umgang mit Ringkernen zu beachten?
Ringkerne selbst sind passive Komponenten und bergen keine inhärenten Gefahren. Beim Einbau in Schaltungen sind jedoch die allgemeinen Sicherheitsrichtlinien für den Umgang mit elektrischen Geräten zu beachten, insbesondere bei Arbeiten unter Spannung. Achten Sie auf die korrekte Dimensionierung von Drahtquerschnitten, um Überhitzung zu vermeiden.
