Stromkompensierte Drosseln: Effiziente Entstörung für anspruchsvolle Anwendungen
Willkommen in unserer spezialisierten Auswahl an stromkompensierten Drosseln, sorgfältig zusammengestellt für professionelle Anwender, Ingenieure und anspruchsvolle Heimwerker. Diese Kategorie bietet eine breite Palette an Lösungen zur effektiven Unterdrückung von Gleichtaktstörungen in elektrischen Systemen. Ob für industrielle Steuerungen, Audio- und Videotechnik, Medizintechnik oder Laboreinrichtungen – hier finden Sie die passende Drossel, um die Signalintegrität zu gewährleisten und unerwünschte Störsignale zu minimieren. Unsere Auswahl deckt verschiedene Bauformen, Nennströme und Induktivitäten ab, um den spezifischen Anforderungen Ihrer Applikation gerecht zu werden.

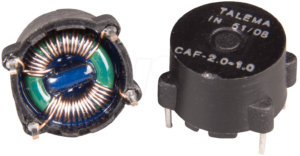

Was sind stromkompensierte Drosseln und warum sind sie wichtig?
Stromkompensierte Drosseln, auch als Gleichtaktdrosseln bekannt, sind passive elektronische Bauteile, die speziell dafür entwickelt wurden, Gleichtaktstörungen zu eliminieren. Diese Störungen entstehen durch parallele Leitungen, die ähnliche Spannungsänderungen erfahren und sich wie Antennen verhalten können. Insbesondere in Netzteilen, Frequenzumrichtern und anderen leistungselektronischen Geräten können Gleichtaktströme auftreten, die empfindliche Komponenten stören oder sogar beschädigen können. Eine effektive Entstörung durch stromkompensierte Drosseln ist daher unerlässlich für die Zuverlässigkeit, Leistung und Langlebigkeit elektrischer und elektronischer Systeme. Sie spielen eine zentrale Rolle bei der Einhaltung von EMV-Richtlinien (elektromagnetische Verträglichkeit) und der Gewährleistung einer sauberen Stromversorgung.
Worauf müssen Kunden beim Kauf von stromkompensierten Drosseln achten?
Die Auswahl der richtigen stromkompensierten Drossel erfordert die Berücksichtigung mehrerer kritischer Faktoren, um eine optimale Leistung und Kompatibilität mit Ihrer Anwendung zu gewährleisten:
- Nennstrom: Wählen Sie eine Drossel, deren maximaler Nennstrom deutlich über dem erwarteten Betriebsstrom liegt, um Überhitzung und Beschädigung zu vermeiden. Berücksichtigen Sie auch Spitzenströme.
- Induktivität: Die erforderliche Induktivität hängt von der Frequenz der zu unterdrückenden Störungen ab. Höhere Frequenzen erfordern in der Regel eine höhere Induktivität. Spezifikationen geben oft den Wert pro Wicklung oder die Gesamtimpedanz bei einer bestimmten Frequenz an.
- Spannungsfestigkeit: Stellen Sie sicher, dass die Drossel für die maximale Betriebsspannung Ihrer Anwendung ausgelegt ist.
- Bauform und Montage: Stromkompensierte Drosseln sind in verschiedenen Bauformen erhältlich, z. B. als Ringkern (Toroidal), E-Kern oder U-Kern. Die Wahl hängt von Platzverhältnissen, Montageart (Printmontage, Schraubbefestigung) und thermischen Anforderungen ab.
- Umgebungstemperatur und thermische Eigenschaften: Achten Sie auf den zulässigen Betriebstemperaturbereich und die Verlustleistung der Drossel, insbesondere bei Anwendungen mit hoher Belastung. Gute Wärmeableitung ist entscheidend.
- EMV-Konformität und Normen: Prüfen Sie, ob die Drossel relevanten Normen wie IEC 60939, VDE 0565-1 oder spezifische Produktnormen entspricht. Zertifizierungen wie UL oder VDE können zusätzliche Sicherheit bieten.
- Materialien: Die Wahl des Kernmaterials (z. B. Ferrit, Molybdändisulfid-basiert) beeinflusst die magnetischen Eigenschaften und die Frequenzcharakteristik. Hochwertige Kupferwicklungen sind für geringe Verluste und gute Strombelastbarkeit entscheidend.
- Umweltaspekte und REACH/RoHS: Achten Sie auf die Einhaltung von Umweltstandards, insbesondere wenn die Anwendung in sensiblen Bereichen wie der Medizintechnik eingesetzt wird.
Technische Spezifikationen und Auswahlkriterien im Überblick
Um Ihnen die Auswahl zu erleichtern, sind hier die wichtigsten technischen Kriterien aufgeführt, die bei der Auswahl einer stromkompensierten Drossel zu berücksichtigen sind:
| Kriterium | Beschreibung | Relevanz für die Auswahl |
|---|---|---|
| Gleichtaktinduktivität (L_cm) | Die Induktivität, die Gleichtaktströme entgegenwirkt. Höhere Werte bedeuten stärkere Entstörung bei niedrigeren Frequenzen. | Entscheidend für die Effektivität der Störunterdrückung. |
| Differenzinduktivität (L_d) | Die Induktivität, die Wechselströme (Differenzströme) erfährt. Sollte im Idealfall minimiert werden, um die Signalübertragung nicht zu beeinträchtigen. | Wichtig für die Signalintegrität, besonders in Datenleitungen. |
| Nennstrom (I_N) | Der maximale kontinuierliche Betriebsstrom, den die Drossel sicher führen kann. | Gibt die Strombelastbarkeit an; muss den Systemstrom übersteigen. |
| Maximale Betriebsspannung (U_max) | Die höchste Spannung, der die Drossel standhalten kann. | Schutz vor Durchschlag und Beschädigung. |
| Resonanzfrequenz (f_res) | Die Frequenz, bei der die Drossel mit der Streukapazität in Resonanz tritt. Oberhalb dieser Frequenz nimmt die Wirksamkeit ab. | Definiert den nutzbaren Frequenzbereich für die Entstörung. |
| Temperaturkoeffizient des Widerstands (TCR) | Beschreibt die Änderung des Widerstands mit der Temperatur. Wichtig für Anwendungen mit stark schwankenden Temperaturen. | Beeinflusst die Verlustleistung und die Stabilität der Drossel. |
| Kernmaterial | Ferrite (z. B. MnZn, NiZn) oder spezielle Legierungen, die für verschiedene Frequenzbereiche optimiert sind. | Bestimmt die magnetischen Eigenschaften und die Leistungsfähigkeit über verschiedene Frequenzen. |
| Kapselung und Schutzart (IP-Schutzklasse) | Umfasst die mechanische und elektrische Isolation sowie den Schutz vor Umwelteinflüssen wie Staub und Feuchtigkeit. | Relevant für den Einsatz in industriellen oder rauen Umgebungen. |
Anwendungsbereiche für stromkompensierte Drosseln
Die vielseitige Anwendung stromkompensierter Drosseln erstreckt sich über eine breite Palette von Branchen und Technologien. Ihre Fähigkeit, Gleichtaktstörungen effektiv zu unterdrücken, macht sie zu einem unverzichtbaren Bauteil in vielen modernen elektronischen Systemen:
- Industrielle Automatisierung: In Frequenzumrichtern zur Steuerung von Motoren, SPS-Systemen (speicherprogrammierbare Steuerungen) und industriellen Netzwerken zur Gewährleistung einer störungsfreien Kommunikation und zuverlässigen Maschinensteuerung.
- Medizintechnik: In medizinischen Geräten wie MRT-Scannern, Defibrillatoren und Patientenmonitoren, wo höchste Anforderungen an Signalintegrität und EMV gestellt werden, um die Sicherheit von Patienten zu gewährleisten.
- Audio- und Videotechnik: In High-End-Audioanlagen, professionellen Studioausrüstungen und Broadcast-Systemen zur Minimierung von Brummen und Rauschen, die durch Netzstörungen verursacht werden.
- Labore und Messgeräte: In Präzisionsmessinstrumenten und Labornetzteilen, wo genaue und stabile Messungen unerlässlich sind und empfindliche Elektronik vor Gleichtaktstörungen geschützt werden muss.
- Telekommunikation: In Stromversorgungsmodulen für Basisstationen und Kommunikationsinfrastrukturen zur Gewährleistung stabiler Betriebsbedingungen.
- Beleuchtungstechnik: In LED-Treibern und Netzteilen für professionelle Beleuchtungssysteme, um flimmerfreie und stabile Lichtquellen zu gewährleisten.
- Ladetechnik: In Ladesystemen für Elektrofahrzeuge und andere energieintensive Anwendungen zur Reduzierung von Netzrückwirkungen.
FAQ – Häufig gestellte Fragen zu Stromkompensierte Drosseln
Was ist der Unterschied zwischen einer stromkompensierten Drossel und einer herkömmlichen Drossel?
Eine herkömmliche Drossel (oft als Längsdrossel bezeichnet) ist typischerweise eine einzelne Spule, die einen magnetischen Kern umgibt und dazu dient, Wechselströme (Differenzströme) zu drosseln. Eine stromkompensierte Drossel besteht hingegen aus mindestens zwei Spulen, die auf demselben Kern gewickelt sind und so konzipiert sind, dass sie Gleichtaktströme mit entgegengesetztem Magnetfluss kompensieren und unterdrücken, während sie Differenzströme (Nutzströme) möglichst wenig beeinflussen. Ihr Hauptzweck ist die EMV-Filterung von Gleichtaktstörungen.
Welche Kernmaterialien werden für stromkompensierte Drosseln verwendet und welche Vorteile bieten sie?
Häufig verwendete Kernmaterialien sind Ferrite, insbesondere Mangan-Zink-Ferrite (MnZn) für niederfrequente Anwendungen (bis ca. 1 MHz) und Nickel-Zink-Ferrite (NiZn) für höhere Frequenzen. MnZn-Ferrite haben eine hohe Permeabilität und geringe Verluste bei niedrigeren Frequenzen, während NiZn-Ferrite bei höheren Frequenzen bessere Eigenschaften aufweisen, aber höhere Verluste haben können. Spezielle Pulverkerne oder Legierungen werden ebenfalls eingesetzt, um eine hohe Sättigungsinduktion und gute thermische Stabilität zu erreichen.
Wie wähle ich die richtige Induktivität für meine stromkompensierte Drossel?
Die Wahl der Induktivität hängt von der Frequenz der zu unterdrückenden Gleichtaktstörungen und der gewünschten Dämpfung ab. Typischerweise finden Sie Spezifikationen, die die Gleichtaktinduktivität (L_cm) pro Wicklung oder die Impedanz bei einer bestimmten Frequenz angeben. Höhere Induktivitäten bieten eine stärkere Entstörung bei niedrigeren Frequenzen. Oft ist es ratsam, eine Drossel mit einer Induktivität zu wählen, die im oberen Bereich der Empfehlungen für Ihre Ziel-Störfrequenz liegt, um eine ausreichende Reserve zu haben.
Was bedeutet „Spannungsfestigkeit“ bei einer stromkompensierten Drossel?
Die Spannungsfestigkeit gibt die maximale Wechsel- oder Gleichspannung an, der die Wicklungen und die Isolation der Drossel standhalten können, ohne beschädigt zu werden oder einen Durchschlag zu erleiden. Dies ist besonders wichtig in Anwendungen, wo die Drossel in der Nähe von Netzteilen oder Hochspannungskreisen arbeitet. Die Angabe erfolgt oft als maximale Betriebsspannung (z. B. 250 VAC, 400 VDC).
Sind stromkompensierte Drosseln für alle Arten von Stromversorgungen geeignet?
Ja, stromkompensierte Drosseln sind besonders wertvoll in Schaltnetzteilen (SMPS), Wechselrichtern, Umrichtern und anderen leistungselektronischen Geräten, bei denen hohe Schaltfrequenzen auftreten und dadurch Gleichtaktstörungen erzeugt werden können. Sie werden auch in linearen Netzteilen zur Filterung von Netzbrummen und anderen niederfrequenten Störungen eingesetzt. Grundsätzlich überall dort, wo eine saubere Stromversorgung und EMV-Konformität gefordert ist.
Welche Normen sind für stromkompensierte Drosseln relevant?
Relevante Normen umfassen unter anderem IEC 60939 (Kondensatoren und Drosseln für die Entstörung), VDE 0565-1 (Sicherheitsbestimmungen für Induktivitäten und Drosseln) sowie spezifische Normen für die elektromagnetische Verträglichkeit (EMV) wie EN 55011, EN 55022, EN 61000-3-2. Zertifizierungen von Prüfinstituten wie UL, VDE oder TÜV können die Einhaltung dieser Normen bestätigen.
Wie beeinflusst die Umgebungstemperatur die Leistung einer stromkompensierten Drossel?
Die Umgebungstemperatur beeinflusst die Verlustleistung und den Gleichstromwiderstand (DCR) der Drossel. Bei höheren Temperaturen steigt der DCR, was zu erhöhten Verlusten führen kann, wenn der Strom konstant bleibt. Dies kann die Effizienz verringern und die Drossel weiter erwärmen. Außerdem können die magnetischen Eigenschaften des Kernmaterials bei extremen Temperaturen leicht variieren. Daher ist es wichtig, den zulässigen Betriebstemperaturbereich des Herstellers zu beachten und gegebenenfalls für ausreichende Kühlung zu sorgen.
