Leistungsstarker N-Kanal-MOSFET mit integriertem Z-Diodenschutz für anspruchsvolle Schaltanwendungen
Suchen Sie eine zuverlässige Lösung für Hochspannungsanwendungen, die nicht nur Effizienz, sondern auch integrierten Schutz bietet? Der STP3NK90ZFP – ein N-Kanal-MOSFET mit integrierter Zenerdiode – ist die ideale Wahl für Ingenieure und Entwickler, die eine robuste und kompakte Lösung für Schaltnetzteile, Motorsteuerungen und andere anspruchsvolle Leistungselektronik benötigen. Dieses Bauteil kombiniert die hervorragenden Schalteigenschaften eines MOSFETs mit einem essenziellen Überspannungsschutz, was ihn zu einer überlegenen Alternative gegenüber herkömmlichen MOSFETs ohne integrierte Schutzschaltung macht.
Maximale Zuverlässigkeit und integrierter Schutz
Der STP3NK90ZFP zeichnet sich durch seine herausragenden Leistungsparameter aus, die ihn von Standard-MOSFETs abheben. Die integrierte Zenerdiode (Z-Dio) bietet einen proaktiven Schutz vor Spannungsspitzen, die in Schaltanwendungen häufig auftreten können. Dies verhindert potenzielle Schäden am Bauteil und den angeschlossenen Komponenten, was zu einer erhöhten Systemstabilität und Lebensdauer führt. Die hohe Durchbruchspannung von 900 V ermöglicht den Einsatz in Anwendungen mit erheblichen Spannungsanforderungen, während der niedrige Einschaltwiderstand (RDS(on)) von nur 4,8 Ohm für minimale Leistungsverluste und eine hohe Effizienz sorgt.
Herausragende Eigenschaften des STP3NK90ZFP
- Integrierter Überspannungsschutz: Die eingebaute Zenerdiode schützt den MOSFET zuverlässig vor schädlichen Spannungsspitzen, was Ausfälle minimiert und die Systemzuverlässigkeit erhöht.
- Hohe Durchbruchspannung: Mit 900 V Sperrspannung eignet sich das Bauteil für eine breite Palette von Hochspannungsanwendungen, wo Standard-MOSFETs an ihre Grenzen stoßen würden.
- Niedriger RDS(on): Ein Einschaltwiderstand von nur 4,8 Ohm minimiert Leistungsverluste, reduziert die Wärmeentwicklung und verbessert somit die Gesamteffizienz des Systems.
- Hohe Schaltfrequenzfähigkeit: Der MOSFET ist für schnelle Schaltvorgänge optimiert, was ihn ideal für moderne Schaltnetzteile und energieeffiziente Designs macht.
- Robuste TO-220FP Gehäuse: Das TO-220FP-Gehäuse bietet gute thermische Eigenschaften und eine einfache Montage auf Leiterplatten oder Kühlkörpern, was die Integration in bestehende Designs erleichtert.
- Reduzierte Komponentenzahl: Durch die Integration der Zenerdiode wird die Anzahl der benötigten externen Komponenten reduziert, was zu kompakteren und kostengünstigeren Schaltungsdesigns führt.
Technische Spezifikationen im Detail
Der STP3NK90ZFP ist ein N-Kanal-Leistungs-MOSFET, der auf der bewährten Planartechnik basiert und durch eine optimierte Siliziumstruktur höchste Leistungswerte erzielt. Die Kombination aus hohen Spannungswerten und geringem Widerstand im eingeschalteten Zustand ist entscheidend für effiziente Leistungswandlungen. Der operative Temperaturbereich des Bauteils gewährleistet seine Funktionalität unter verschiedenen Umgebungsbedingungen.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | N-Kanal MOSFET mit integrierter Zenerdiode |
| Maximale Drain-Source-Spannung (VDS) | 900 V |
| Maximale Gate-Source-Spannung (VGS) | ±30 V |
| Kontinuierlicher Drainstrom (ID bei TC = 25°C) | 3 A |
| Pulsed Drain Strom (IDM) | 12 A |
| RDS(on) (max. bei VGS = 10 V, ID = 1,5 A) | 4,8 Ohm |
| Gate-Schwellenspannung (VGS(th) bei VDS = VGS, ID = 1 mA) | 2 V bis 4 V |
| Eingangskapazität (Ciss bei VDS = 25V, VGS = 0V, f = 1 MHz) | Qualitative Beschreibung: Typischerweise im Bereich von einigen zehn bis wenigen hundert Picofarad, optimiert für schnelle Schaltvorgänge. Genaue Werte sind im Datenblatt zu entnehmen. |
| Ausgangskapazität (Coss bei VDS = 25V, VGS = 0V, f = 1 MHz) | Qualitative Beschreibung: Spezifisch abgestimmt, um die Leistungsverluste bei hohen Frequenzen zu minimieren. Genaue Werte sind im Datenblatt zu entnehmen. |
| Vorwärtsübertrragungskapazität (Crss bei VDS = 25V, VGS = 0V, f = 1 MHz) | Qualitative Beschreibung: Reduziert, um die Miller-Kapazität zu minimieren und das Schalten zu beschleunigen. Genaue Werte sind im Datenblatt zu entnehmen. |

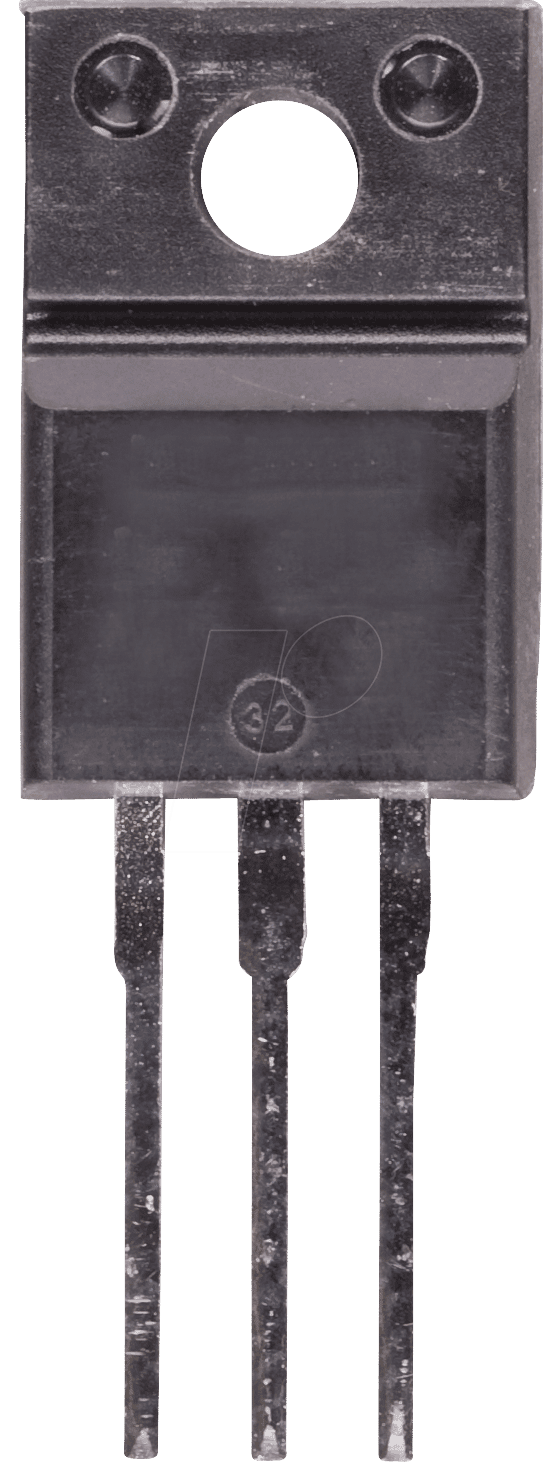

| Gehäuse | TO-220FP (Vollplastikgehäuse mit Durchgangslöchern) |
| Betriebstemperaturbereich (TJ) | -55°C bis +150°C |
| Thermischer Widerstand Gehäuse-Umgebung (RthJC) | Qualitative Beschreibung: Optimiert für gute Wärmeableitung im TO-220FP Gehäuse, um Überhitzung bei Nennlast zu vermeiden. Genaue Werte sind im Datenblatt zu entnehmen. |
Anwendungsgebiete und Design-Vorteile
Der STP3NK90ZFP ist eine exzellente Wahl für eine Vielzahl von leistungselektronischen Schaltungen. Seine hohe Spannungsfestigkeit und der integrierte Schutz machen ihn prädestiniert für den Einsatz in:
- Schaltnetzteilen (SMPS): Von kleinen Adaptern bis hin zu industriellen Stromversorgungen, wo Effizienz und Zuverlässigkeit an erster Stelle stehen.
- Motorsteuerungen: Für die präzise Steuerung von Elektromotoren in Haushaltsgeräten, industriellen Maschinen oder der Automobiltechnik.
- AC/DC-Konverter: In Anwendungen, die eine effiziente Umwandlung von Wechselstrom in Gleichstrom erfordern.
- Beleuchtungssysteme: Insbesondere in modernen LED-Treibern, wo hohe Effizienz und Langlebigkeit gefragt sind.
- Überspannungsschutzschaltungen: Als primäres Schutzglied in empfindlichen Systemen.
Die Verwendung des STP3NK90ZFP vereinfacht das Design durch die Reduzierung externer Schutzkomponenten und ermöglicht somit kompaktere und kostengünstigere Endprodukte.
Warum STP3NK90ZFP statt Standardlösungen?
Der entscheidende Vorteil des STP3NK90ZFP liegt in der Integration der Zenerdiode. Bei herkömmlichen MOSFETs ist oft eine externe Schutzschaltung erforderlich, um das Bauteil vor Überspannungen zu schützen. Diese externe Beschaltung erhöht die Komplexität des Designs, benötigt zusätzlichen Platz auf der Leiterplatte und kann selbst Fehlerquellen darstellen. Der STP3NK90ZFP bietet diesen Schutz direkt im Bauteil, was zu einer robusteren und zuverlässigeren Gesamtlösung führt. Darüber hinaus sind die spezifischen Parameter des MOSFETs, wie der niedrige RDS(on) bei gleichzeitig hoher Spannungsfestigkeit, das Ergebnis fortschrittlicher Halbleitertechnologie, die für Standardkomponenten nicht immer verfügbar ist.
Umfassende Dokumentation und Unterstützung
Für detaillierte Informationen, einschließlich exakter Kennlinien, Anwendungsbeispiele und Simulationen, verweisen wir auf das offizielle Datenblatt des Herstellers. Dieses stellt die Grundlage für jedes erfolgreiche Design dar und wird Sie durch den gesamten Entwicklungsprozess begleiten.
FAQ – Häufig gestellte Fragen zu STP3NK90ZFP – MOSFET N-Kanal+Z-Dio, 900 V, 3 A, RDS(on) 4,8 Ohm, TO-220FP
Was ist der Hauptvorteil des integrierten Z-Diodenschutzes?
Der Hauptvorteil des integrierten Z-Diodenschutzes ist die automatische Ableitung von Spannungsspitzen, die den MOSFET und andere Komponenten im Stromkreis vor Schäden schützen. Dies eliminiert die Notwendigkeit für externe Schutzschaltungen, reduziert die Komponentenzahl, spart Platz auf der Leiterplatte und erhöht die Gesamtzuverlässigkeit des Systems.
In welchen Arten von Anwendungen ist der STP3NK90ZFP besonders gut geeignet?
Der STP3NK90ZFP eignet sich hervorragend für Hochspannungsanwendungen wie Schaltnetzteile, Motorsteuerungen, AC/DC-Konverter und LED-Treiber, bei denen sowohl hohe Spannung als auch effizientes Schalten erforderlich sind. Die integrierte Zenerdiode macht ihn besonders wertvoll in Umgebungen, in denen Spannungsspitzen üblich sind.
Wie wirkt sich der niedrige RDS(on) auf die Leistung des Systems aus?
Ein niedriger Einschaltwiderstand (RDS(on)) von 4,8 Ohm bedeutet, dass bei Stromfluss durch den MOSFET weniger Energie in Form von Wärme verloren geht. Dies führt zu einer höheren Gesamteffizienz des Systems, geringerer Wärmeentwicklung und ermöglicht gegebenenfalls den Verzicht auf aufwendige Kühllösungen.
Kann der STP3NK90ZFP mit höheren Strömen betrieben werden als angegeben?
Der angegebene kontinuierliche Drainstrom von 3 A ist für den Dauerbetrieb unter definierten Temperaturbedingungen spezifiziert. Es gibt auch einen gepulsten Drainstrom (IDM) von 12 A, der kurzzeitige Stromstöße aushält. Für den Betrieb oberhalb der Nennwerte ist eine sorgfältige Analyse der thermischen Belastung und der Schaltungstopologie erforderlich, typischerweise unter Verwendung des detaillierten Datenblatts.
Ist das TO-220FP-Gehäuse für Kühlkörpermontage geeignet?
Ja, das TO-220FP-Gehäuse ist ein Standard-Leistungsgehäuse, das für die Montage auf Leiterplatten konzipiert ist und über Durchgangslöcher verfügt, die eine Befestigung auf einem Kühlkörper ermöglichen. Dies ist entscheidend für Anwendungen, bei denen die Wärmeentwicklung trotz des niedrigen RDS(on) weiter reduziert werden muss.
Welche Art von Gate-Steuerung wird für diesen MOSFET empfohlen?
Der STP3NK90ZFP wird typischerweise mit digitalen oder analogen Signalquellen gesteuert, die in der Lage sind, die Gate-Source-Spannung (VGS) zu liefern. Die empfohlene Gate-Source-Spannung für den vollen Durchbruch liegt üblicherweise im Bereich von 10 V bis 15 V. Die genauen Spezifikationen für die Gate-Steuerung und Treiberempfehlungen sind im Datenblatt zu finden.
