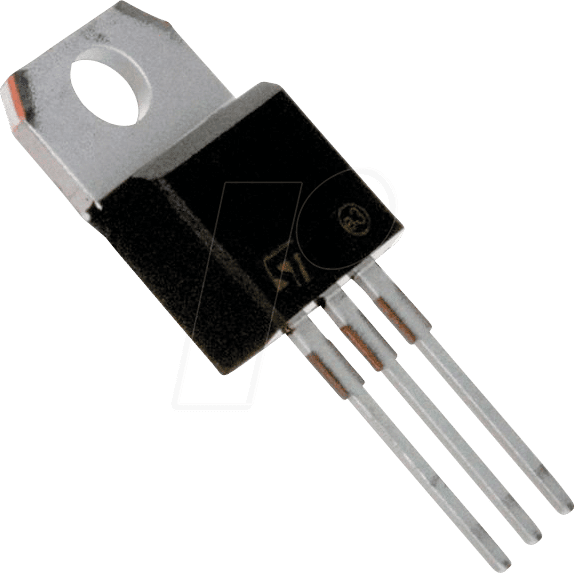

STP11NK50Z: Der Hochleistungs-MOSFET für anspruchsvolle Schaltanwendungen
Sind Sie auf der Suche nach einer zuverlässigen und effizienten Lösung für Ihre Schaltnetzteile, Gleichstrommotoren oder allgemeine Leistungselektronik? Der STP11NK50Z – ein N-Kanal-MOSFET mit integrierter Zener-Diode und einem robusten TO220-Gehäuse – ist die ideale Wahl für Ingenieure und Entwickler, die kompromisslose Leistung und Schutz suchen. Dieser MOSFET bewältigt Spannungen bis zu 500 V und Ströme bis zu 10 A mit einem bemerkenswert niedrigen eingeschalteten Widerstand von nur 0,52 Ohm, was ihn zur überlegenen Option gegenüber Standardlösungen mit geringerer Belastbarkeit und schlechterer Effizienz macht.
Unübertroffene Leistung und integrierter Schutz
Der STP11NK50Z zeichnet sich durch seine hervorragenden elektrischen Eigenschaften aus, die ihn von herkömmlichen MOSFETs abheben. Die Kombination aus hoher Spannungsfestigkeit (500 V) und signifikanter Stromtragfähigkeit (10 A) ermöglicht den Einsatz in einer Vielzahl von leistungsintensiven Anwendungen. Der geringe Einschaltwiderstand (RDS(on)) von nur 0,52 Ohm minimiert Leistungsverluste während des Betriebs, was zu einer höheren Gesamteffizienz des Systems führt und die Wärmeentwicklung reduziert. Dies ist besonders kritisch in Anwendungen, bei denen Energieeffizienz und thermisches Management von entscheidender Bedeutung sind.
Ein herausragendes Merkmal des STP11NK50Z ist die integrierte Zener-Diode. Diese Diode bietet einen zusätzlichen Schutz für den MOSFET und die angeschlossene Schaltung vor transienten Überspannungen. In vielen industriellen und kommerziellen Umgebungen sind solche Überspannungen unvermeidlich und können empfindliche Komponenten beschädigen. Durch die Integration der Zener-Diode in das MOSFET-Gehäuse wird nicht nur die Bauteilanzahl auf der Platine reduziert, sondern auch eine zuverlässige Schutzfunktion direkt am Punkt der potenziellen Gefahr gewährleistet.
Vorteile des STP11NK50Z im Überblick
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 500 V ist der STP11NK50Z für Anwendungen mit hohen Spannungsanforderungen bestens gerüstet.
- Signifikante Strombelastbarkeit: Ein Dauerstrom von 10 A ermöglicht den Einsatz in leistungshungrigen Schaltungen.
- Niedriger RDS(on): Mit nur 0,52 Ohm minimiert der MOSFET ohmsche Verluste und steigert die Effizienz Ihrer Schaltung.
- Integrierte Zener-Diode: Bietet robusten Schutz gegen Überspannungen und vereinfacht das Schaltungsdesign.
- Robustes TO220-Gehäuse: Gewährleistet eine gute Wärmeableitung und mechanische Stabilität für den industriellen Einsatz.
- Optimierte Schaltcharakteristik: Ermöglicht schnelle und effiziente Schaltvorgänge, was für die Leistung moderner Stromversorgungen entscheidend ist.
- Reduzierte Bauteilanzahl: Die integrierte Schutzdiode spart Platz und reduziert die Komplexität des Schaltungsdesigns.
Technische Spezifikationen und Einsatzgebiete
Der STP11NK50Z ist ein N-Kanal-Leistungs-MOSFET, der auf einer fortschrittlichen Siliziumtechnologie basiert. Diese Technologie ermöglicht die Realisierung von Bauteilen mit hoher Leistungsdichte und exzellenten elektrischen Parametern. Die sorgfältige Abstimmung der Dotierungsprofile und der Geometrie der Kanalregion führt zu einem geringen RDS(on) bei gleichzeitig hoher Durchbruchspannung.
Das TO220-Gehäuse ist ein Standard in der Leistungselektronik und bietet eine gute Kombination aus thermischer Leistung und mechanischer Robustheit. Die Befestigung mittels einer Schraube ermöglicht eine effektive Wärmeableitung an einen Kühlkörper, was für den Dauerbetrieb unter Last unerlässlich ist. Die integrierte Zener-Diode ist typischerweise im Gate-Bereich platziert und schützt diesen empfindlichen Bereich vor negativen Spannungsspitzen, die durch parasitäre Induktivitäten oder externe Störeinflüsse entstehen können.
Die typischen Einsatzgebiete für den STP11NK50Z umfassen:
- Schaltnetzteile (SMPS) für Computer, Unterhaltungselektronik und industrielle Steuerungen
- DC-DC-Wandler
- Motorsteuerungen für Gleichstrommotoren
- Beleuchtungssysteme (z.B. LED-Treiber)
- Netzfilter und Überspannungsschutzschaltungen
- Industrielle Automatisierung und Robotik
Detaillierte Eigenschaften des STP11NK50Z
| Eigenschaft | Beschreibung/Wert |
|---|---|
| Typ | N-Kanal MOSFET mit integrierter Zener-Diode |
| Gehäuse | TO220 |
| Maximale Drain-Source Spannung (Vds) | 500 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | 10 A |
| Eingeschalteter Widerstand (RDS(on)) bei Vgs=10V, Id=5.5A | 0,52 Ohm (typisch) |
| Gate-Source Schwellenspannung (Vgs(th)) | 3 V (typisch) |
| Gate-Charge (Qg) | Weniger als 30 nC (typisch) |
| Integrierte Zener-Spannung | Ca. 15 V (Schutz für Gate-Bereich) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Wärmewiderstand Gehäuse-Umgebung (Rth(j-a)) | Ca. 62.5 °C/W (ohne Kühlkörper) |
| Anwendungsfokus | Hochfrequente Schaltanwendungen, Leistungselektronik, Überspannungsschutz |
FAQ – Häufig gestellte Fragen zu STP11NK50Z – MOSFET N-Ch+Z-Dio, 500 V, 10 A, RDS(on) 0,52 Ohm, TO220
Was ist die Hauptfunktion des STP11NK50Z?
Der STP11NK50Z ist ein Hochleistungs-N-Kanal-MOSFET, der primär für das schnelle und effiziente Schalten von elektrischen Lasten in Leistungselektronikanwendungen konzipiert ist. Seine integrierte Zener-Diode bietet zusätzlichen Schutz vor Überspannungen.
Für welche Art von Anwendungen ist dieser MOSFET besonders geeignet?
Er eignet sich hervorragend für den Einsatz in Schaltnetzteilen, DC-DC-Wandlern, Motorsteuerungen, LED-Treibern und anderen leistungselektronischen Schaltungen, die eine hohe Spannungsfestigkeit und Stromtragfähigkeit erfordern.
Was bedeutet RDS(on) und warum ist ein niedriger Wert wichtig?
RDS(on) steht für den Widerstand zwischen Drain und Source im eingeschalteten Zustand. Ein niedriger RDS(on)-Wert, wie der 0,52 Ohm des STP11NK50Z, minimiert Leistungsverluste in Form von Wärme während des Betriebs, was zu einer höheren Energieeffizienz des Gesamtsystems führt.
Welchen Vorteil bietet die integrierte Zener-Diode?
Die integrierte Zener-Diode schützt das empfindliche Gate des MOSFETs vor schädlichen Überspannungen, die durch Transienten oder externe Störungen verursacht werden können. Dies erhöht die Zuverlässigkeit und Lebensdauer des Bauteils und vereinfacht das Schaltungsdesign.
Ist das TO220-Gehäuse für den Einsatz mit Kühlkörpern geeignet?
Ja, das TO220-Gehäuse ist ein Standard für Leistungskomponenten und ist für die Montage mit einem Kühlkörper mittels einer Schraube optimiert. Dies ermöglicht eine effektive Wärmeableitung, um die Betriebstemperatur auch unter hoher Last niedrig zu halten.
Kann der STP11NK50Z auch in Niedervolt-Anwendungen eingesetzt werden?
Obwohl seine Stärken in Hochspannungsanwendungen liegen, kann der STP11NK50Z auch in Niedervolt-Anwendungen eingesetzt werden, solange die Spannungs- und Stromanforderungen innerhalb seiner Spezifikationen liegen. Der niedrige RDS(on) ist auch hier ein Vorteil.
Wie unterscheidet sich der STP11NK50Z von anderen MOSFETs auf dem Markt?
Der STP11NK50Z bietet eine herausragende Kombination aus hoher Spannungsfestigkeit (500 V), guter Stromtragfähigkeit (10 A), niedrigem RDS(on) und einer integrierten Zener-Diode für zusätzlichen Schutz, alles in einem etablierten und gut kühlbaren TO220-Gehäuse. Diese integrierten Merkmale machen ihn zu einer kosteneffizienten und zuverlässigen Lösung.
