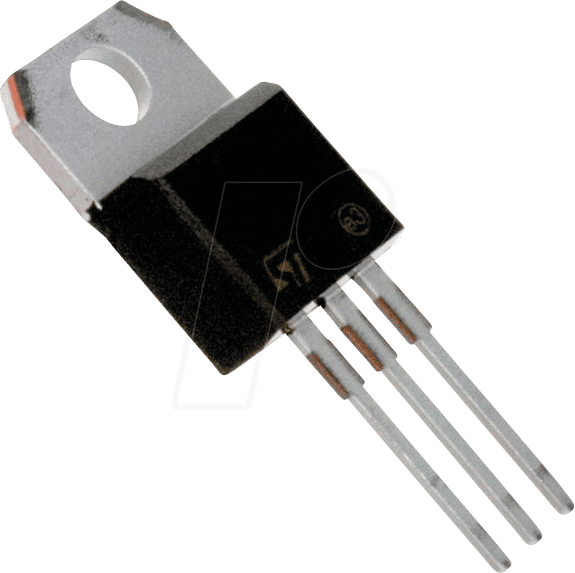

STP100N10F7 – Maximale Leistung und Effizienz für Ihre anspruchsvollen Schaltungen
Der STP100N10F7 ist ein N-Kanal MOSFET, der speziell für Anwendungen entwickelt wurde, bei denen hohe Strombelastbarkeit, niedrige Schaltverluste und Zuverlässigkeit im Vordergrund stehen. Er eignet sich ideal für Ingenieure, Entwickler und Hobbyisten, die eine leistungsstarke und effiziente Schalterlösung für DC-DC-Wandler, Motorsteuerungen, Stromversorgungen und industrielle Automatisierung benötigen.
Überlegene Leistung und Effizienz des STP100N10F7
Im Vergleich zu Standard-MOSFETs bietet der STP100N10F7 signifikante Vorteile. Seine extrem niedrige Durchlasswiderstand (RDS(on)) von nur 0,008 Ohm bei 25°C minimiert Leistungsverluste und reduziert die Wärmeentwicklung erheblich. Dies ermöglicht kompaktere Designs, geringere Kühlungsanforderungen und eine verbesserte Gesamteffizienz Ihrer Systeme. Die hohe Strombelastbarkeit von 80A macht ihn zudem zur ersten Wahl für Anwendungen mit hohen Lastströmen, wo viele herkömmliche MOSFETs an ihre Grenzen stoßen würden.
Anwendungsbereiche und technische Vorteile
Der STP100N10F7 ist ein vielseitiger Leistungstransistor, der sich durch seine Robustheit und Leistungsfähigkeit auszeichnet. Seine technischen Spezifikationen machen ihn zur idealen Komponente für eine breite Palette von Applikationen:
- Hocheffiziente Stromversorgungen: Ideal für Schaltnetzteile (SMPS), bei denen niedrige Verluste für eine hohe Energieeffizienz unerlässlich sind.
- Motorsteuerungen: Ermöglicht präzise und verlustarme Ansteuerung von Gleichstrommotoren in industriellen und mobilen Anwendungen.
- DC-DC-Wandler: Bietet die erforderliche Leistung und Schaltgeschwindigkeit für robuste und effiziente DC-DC-Konverter.
- Solarenergie-Anwendungen: Geeignet für Wechselrichter und Laderegler, wo hohe Ströme und Zuverlässigkeit gefordert sind.
- Batteriemanagementsysteme: Unterstützt sichere und effiziente Lade- und Entladevorgänge.
- Industrielle Automatisierung: Perfekt für Schaltelemente in Produktionsanlagen und Steuerungssystemen.
Schlüsselmerkmale und technische Spezifikationen
Der STP100N10F7 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von anderen MOSFETs abheben:
- N-Kanal MOSFET: Standardkonfiguration für effizientes Schalten in den meisten Leistungsanwendungen.
- 100V Sperrspannung (VDS): Bietet eine ausreichende Spannungsfestigkeit für eine Vielzahl von Hochspannungsanwendungen.
- 80A Dauerstrom (ID): Ermöglicht die Verarbeitung hoher Lastströme ohne Überlastung.
- 150W Verlustleistung (PD): Gibt die maximale Leistung an, die der Transistor unter bestimmten Bedingungen ableiten kann, was auf eine hohe Belastbarkeit hinweist.
- Extrem niedriger RDS(on): Mit nur 0,008 Ohm bei 25°C werden Schalt- und Leitungverluste minimiert.
- TO-220 Gehäuse: Ein Standardgehäuse, das eine einfache Montage auf Leiterplatten und gute thermische Eigenschaften durch Kühlkörper ermöglicht.
- Hohe Gate-Schwellenspannung (VGS(th)): Trägt zur Robustheit und Stabilität im Betrieb bei.
- Schnelle Schaltgeschwindigkeit: Optimiert für effizientes Schalten bei hohen Frequenzen.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | N-Kanal MOSFET |
| Maximale Drain-Source Spannung (VDS) | 100 V |
| Dauerstrom (ID @ 25°C) | 80 A |
| Maximale Verlustleistung (PD @ 25°C) | 150 W |
| Durchlasswiderstand (RDS(on) @ VGS = 10V, ID = 80A, 25°C) | 0,008 Ω |
| Gehäusetyp | TO-220 |
| Schaltcharakteristik | Optimiert für geringe Verluste und hohe Schaltfrequenzen |
| Anwendungseignung | Leistungs-Schaltanwendungen, Stromversorgungen, Motorsteuerungen |
Häufig gestellte Fragen zu STP100N10F7 – MOSFET N-Ch 100V 80A 150W 0,008R TO220
Was ist der Hauptvorteil des STP100N10F7 im Vergleich zu anderen MOSFETs?
Der Hauptvorteil des STP100N10F7 liegt in seinem extrem niedrigen Durchlasswiderstand (RDS(on)) von nur 0,008 Ohm. Dies führt zu erheblich reduzierten Leitungsverlusten und einer geringeren Wärmeentwicklung, was ihn besonders effizient für Hochstromanwendungen macht.
Für welche Art von Schaltungen ist der STP100N10F7 besonders gut geeignet?
Der STP100N10F7 eignet sich hervorragend für leistungshungrige Anwendungen wie hocheffiziente Schaltnetzteile, Motorsteuerungen, DC-DC-Wandler, Solarenergie-Systeme und industrielle Steuerungen, bei denen hohe Strombelastbarkeit und geringe Verluste erforderlich sind.
Welche Bedeutung hat das TO-220 Gehäuse für die Anwendung?
Das TO-220 Gehäuse ist ein etablierter Standard in der Leistungselektronik. Es bietet eine einfache Montage auf Leiterplatten, gute elektrische Isolation und die Möglichkeit zur Anbringung eines Kühlkörpers, um die Wärmeabfuhr zu verbessern und höhere Belastungen zu ermöglichen.
Wie beeinflusst der niedrige RDS(on) die Gesamteffizienz eines Systems?
Ein niedriger RDS(on) bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch den MOSFET fließt. Dies führt direkt zu einer höheren Effizienz des Gesamtsystems, geringeren Betriebskosten durch reduzierten Stromverbrauch und potenziell kleineren oder gar keinen Kühlkörpern, was Kosten und Platz spart.
Ist der STP100N10F7 für hohe Schaltfrequenzen geeignet?
Ja, der STP100N10F7 ist für effizientes Schalten bei hohen Frequenzen optimiert. Seine Charakteristiken minimieren sowohl Schalt- als auch Leitungsverluste, was für die Effizienz von Schaltnetzteilen und anderen Hochfrequenzanwendungen entscheidend ist.
Welche maximalen Stromstärken kann der STP100N10F7 verarbeiten?
Der STP100N10F7 kann einen Dauerstrom von bis zu 80 Ampere verarbeiten. Diese hohe Strombelastbarkeit macht ihn zur idealen Wahl für Anwendungen, die erhebliche Energiemengen benötigen.
Benötige ich für jede Anwendung zwingend einen Kühlkörper mit dem STP100N10F7?
Ob ein Kühlkörper zwingend erforderlich ist, hängt von der spezifischen Anwendung, der Betriebstemperatur und der tatsächlichen Strombelastung ab. Aufgrund seines sehr niedrigen RDS(on) kann der STP100N10F7 in vielen Fällen mit deutlich geringeren Kühlungsanforderungen betrieben werden als vergleichbare MOSFETs. Bei hohen Dauerströmen oder in Umgebungen mit hohen Umgebungstemperaturen ist ein Kühlkörper jedoch empfehlenswert, um die thermische Belastung zu minimieren und die Lebensdauer des Bauteils zu maximieren.
