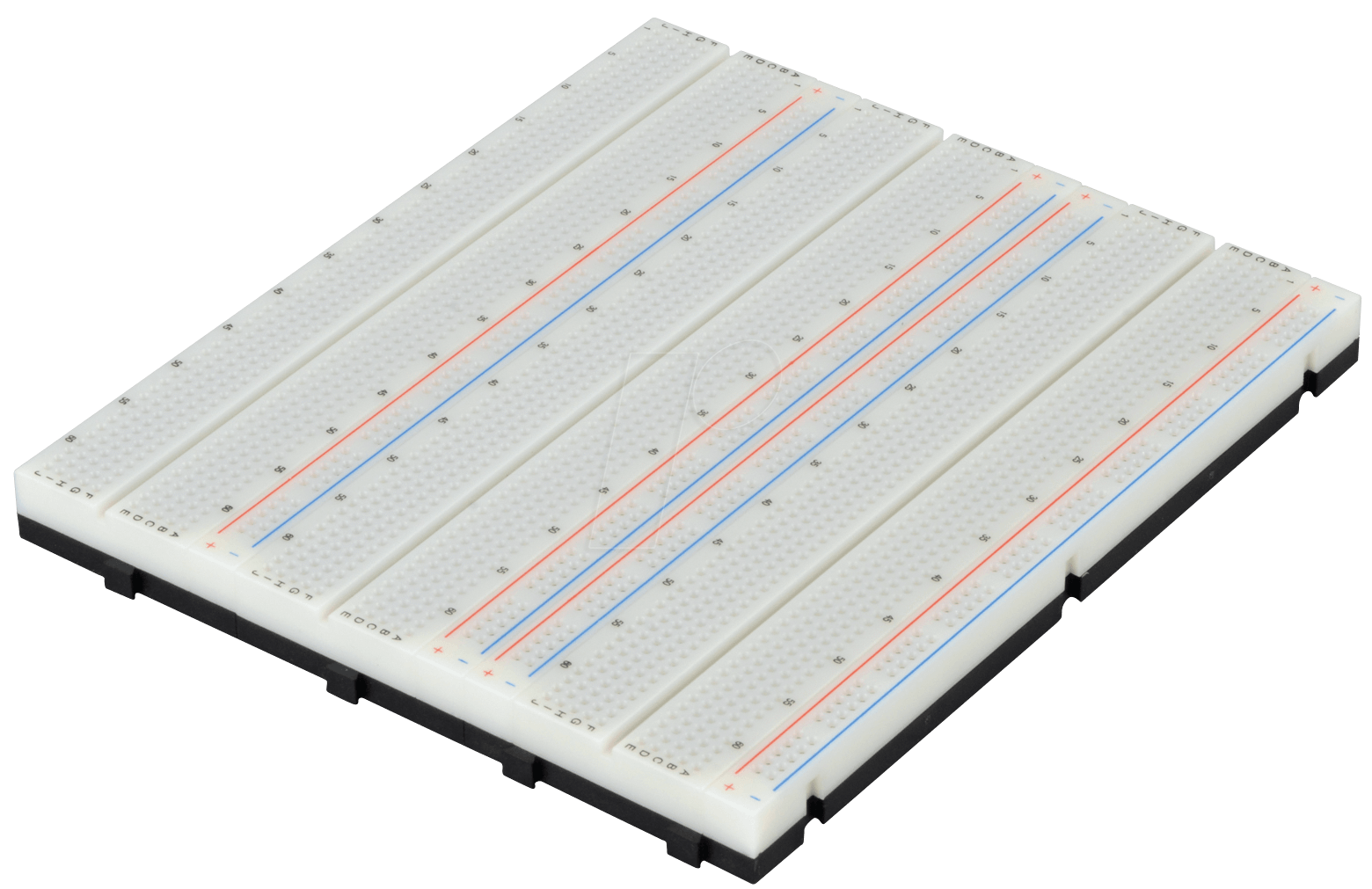

STECKBOARD SB-4 – Ihr Fundament für innovative Elektronikprojekte
Das STECKBOARD SB-4 mit seinen 1890/400 Kontakten ist die essenzielle Lösung für alle, die komplexe elektronische Schaltungen zuverlässig und effizient aufbauen möchten. Ob Sie ein erfahrener Entwickler, ein engagierter Hobbyist oder ein Student im Bereich der Elektrotechnik sind, dieses Steckboard bietet die ideale Plattform, um Ihre Ideen in funktionierende Prototypen umzusetzen und dabei maximale Flexibilität zu gewährleisten.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Das STECKBOARD SB-4 unterscheidet sich von Standardlösungen durch seine durchdachte Konstruktion und die hohe Anzahl an Kontaktpunkten, die eine feingliedrige Verdrahtung ermöglichen, ohne Kompromisse bei der Signalintegrität eingehen zu müssen. Die präzise Anordnung der Kontakte minimiert Verkabelungsfehler und ermöglicht eine klare Strukturierung selbst komplexester Schaltpläne. Im Gegensatz zu einfacheren Boards, die schnell an ihre Grenzen stoßen, bietet das SB-4 Raum für Skalierbarkeit und die Integration zahlreicher Komponenten, was es zur überlegenen Wahl für anspruchsvolle Projekte macht, bei denen Zuverlässigkeit und Präzision an erster Stelle stehen.
Umfassende Kontaktvielfalt für maximale Flexibilität
Die 1890 Lötanschlüsse sind strategisch so angeordnet, dass sie die Aufnahme einer Vielzahl von Bauteilen ermöglichen. Von Standard-DIP-ICs über Transistoren und Widerstände bis hin zu komplexeren Modulen – die großzügige Kontaktfläche und die gleichmäßige Verteilung der Anschlüsse erlauben eine intuitive und übersichtliche Platzierung. Die integrierten Verteilerleisten mit insgesamt 400 Kontakten sind für die Stromversorgung und Masseverbindungen konzipiert. Diese dedizierten Leisten verhindern eine Überlastung der Hauptkontaktfelder und sorgen für eine stabile und saubere Spannungsverteilung über das gesamte Board hinweg. Die klare Trennung zwischen Signal- und Versorgungskontakten ist entscheidend für die Vermeidung von Interferenzen und gewährleistet die Signalreinheit, was bei Standard-Steckboards oft ein Problem darstellt.
Hochwertige Materialien und langlebige Konstruktion
Die Basis des STECKBOARD SB-4 besteht aus einem robusten, langlebigen Material, das für den wiederholten Einsatz konzipiert ist. Die Kontaktfedern sind aus einer hochwertigen Legierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit und eine hohe Anzahl an Einsteckzyklen ermöglicht, ohne an Klemmkraft zu verlieren. Dies garantiert eine dauerhaft stabile elektrische Verbindung zwischen den Bauteilen und den Kontaktpunkten. Die Oberfläche ist resistent gegen Fingerabdrücke und leichte Verschmutzungen, was die Handhabung erleichtert und die Langlebigkeit des Boards auch bei intensiver Nutzung unterstreicht. Die Farbcodierung der Verteilerleisten (typischerweise Rot für VCC und Blau für GND) erleichtert die Identifizierung der Versorgungspins erheblich und reduziert die Fehlerquote bei der Verkabelung.
Optimierte Verkabelung und einfache Integration
Das Design des STECKBOARD SB-4 ist auf eine optimierte Verkabelung ausgelegt. Die gleichmäßige Verteilung der Kontakte erlaubt eine übersichtliche Anordnung der Verbindungsdrähte, was die Fehlersuche und Modifikationen erheblich vereinfacht. Die relativ engen Abstände zwischen den Kontaktpunkten ermöglichen kurze Verbindungslängen, was parasitäre Effekte wie Induktivität und Kapazität minimiert – ein entscheidender Vorteil bei Hochfrequenzanwendungen. Die integrierten Befestigungslöcher (falls vorhanden) ermöglichen eine sichere Montage auf einer Arbeitsfläche oder in einem Gehäuse, was den Prototypenbau stabilisiert und die Handhabung während des Tests und der Inbetriebnahme verbessert.
Anwendungsgebiete
- Entwicklung und Prototyping von analogen und digitalen Schaltungen
- Aufbau von Steuerungen und Messsystemen
- Experimente im Bereich der Mikrocontroller-Programmierung (z.B. Arduino, Raspberry Pi)
- Erstellung von Demonstrationsschaltungen für Bildungszwecke
- Testen von integrierten Schaltkreisen und deren Peripherie
- Entwicklung von Sensoren und Aktoren
- Erstellung von Prototypen für IoT-Anwendungen
- Schaltungsdesign und Analyse
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Anzahl Hauptkontaktpunkte | 1890 |
| Anzahl Verteilerleisten-Kontaktpunkte | 400 (typischerweise 2x 200) |
| Typ der Kontaktpunkte | Federkontakte mit hoher Klemmkraft und Langlebigkeit |
| Material der Basis | Hochwertiger Kunststoff (z.B. ABS oder Acryl) mit guter Dielektrizitätskonstante |
| Leiterbahnen | Kupfer oder Kupferlegierung für optimale Leitfähigkeit |
| Farbe der Verteilerleisten | Rot und Blau für VCC und GND |
| Abmessungen (ca.) | Großzügig bemessen zur Aufnahme komplexer Schaltungen (genaue Maße siehe technische Spezifikationen) |
| Haltbarkeit | Ausgelegt für tausende Einsteckzyklen ohne signifikanten Verlust der Kontaktqualität |
| Stabilität | Robust und formstabil, kann mit Befestigungslöchern für permanente Montage ausgestattet sein |
| Kompatibilität | Geeignet für Standard-Bauteile mit Drahtanschlüssen und einer Drahtstärke von ca. 0.4 mm bis 0.8 mm (AWG 26-20) |
FAQ – Häufig gestellte Fragen zu STECKBOARD SB-4 – Experimentier-Steckboard 1890/400 Kontakte
Was sind die Hauptvorteile der 1890 Hauptkontaktpunkte?
Die 1890 Hauptkontaktpunkte bieten eine außergewöhnlich hohe Dichte an Anschlussmöglichkeiten. Dies ermöglicht den Aufbau sehr komplexer Schaltungen mit einer Vielzahl von Bauteilen, ohne dass zusätzliche Erweiterungsboards benötigt werden. Die großzügige Verteilung erlaubt eine übersichtliche Anordnung und minimiert das Risiko von Kurzschlüssen.
Wie sind die 400 Verteilerleisten-Kontaktpunkte konzipiert und wofür sind sie gedacht?
Die 400 Verteilerleisten-Kontaktpunkte sind in der Regel als zwei separate Leisten (oft 2x 200 Kontakte) konzipiert und dienen primär der einfachen und stabilen Versorgung von Strom (VCC) und Masse (GND) für das gesamte Projekt. Sie sind für eine gleichmäßige Spannungsverteilung über das Board hinweg optimiert und erleichtern die Verkabelung erheblich.
Welche Art von Bauteilen kann ich mit dem STECKBOARD SB-4 verwenden?
Das STECKBOARD SB-4 ist ideal für eine breite Palette von elektronischen Bauteilen. Dazu gehören gängige integrierte Schaltkreise (ICs) in DIP-Gehäusen, Transistoren, Widerstände, Kondensatoren, Dioden, LEDs, Jumper-Kabel und viele andere Komponenten mit Drahtanschlüssen. Die Kontaktöffnungen sind für Drahtstärken von etwa 0,4 mm bis 0,8 mm (AWG 26-20) ausgelegt.
Ist das STECKBOARD SB-4 für den Einsatz mit Mikrocontrollern wie Arduino oder Raspberry Pi geeignet?
Ja, das STECKBOARD SB-4 ist hervorragend für den Einsatz mit Mikrocontrollern wie Arduino, Raspberry Pi oder ähnlichen Entwicklungsboards geeignet. Die große Anzahl an Kontaktpunkten ermöglicht es Ihnen, Sensoren, Aktoren, Displays und andere Peripheriegeräte problemlos anzuschließen und Ihre Mikrocontroller-Projekte zu erweitern und zu testen.
Wie unterscheidet sich die Zuverlässigkeit des STECKBOARD SB-4 von anderen, einfacheren Steckboards?
Das STECKBOARD SB-4 zeichnet sich durch hochwertige Federkontakte aus, die eine zuverlässige und stabile elektrische Verbindung über eine große Anzahl von Einsteckzyklen gewährleisten. Im Gegensatz zu minderwertigen Boards, bei denen die Klemmkraft schnell nachlässt, behält das SB-4 seine Leistung bei und minimiert das Risiko von Wackelkontakten, was für präzise und langlebige Schaltungen unerlässlich ist.
Ist das Material des Steckboards leitend oder isolierend?
Die Basis des STECKBOARD SB-4 besteht aus einem hochwertigen, isolierenden Kunststoffmaterial. Dies ist entscheidend, um Kurzschlüsse zwischen den einzelnen Kontaktpunkten zu verhindern und eine sichere elektrische Isolation zu gewährleisten. Die eigentlichen Verbindungen erfolgen über die innenliegenden Metallkontakte.
Wie kann ich das STECKBOARD SB-4 am besten pflegen, um seine Lebensdauer zu maximieren?
Um die Lebensdauer Ihres STECKBOARD SB-4 zu maximieren, sollten Sie es vor übermäßiger Staubansammlung schützen und verschüttete Flüssigkeiten umgehend entfernen. Vermeiden Sie das Einstecken von Komponenten mit zu dicken oder scharfen Drähten, die die Kontakte beschädigen könnten. Eine vorsichtige Handhabung beim Einstecken und Entfernen von Bauteilen trägt ebenfalls zur Langlebigkeit bei.
