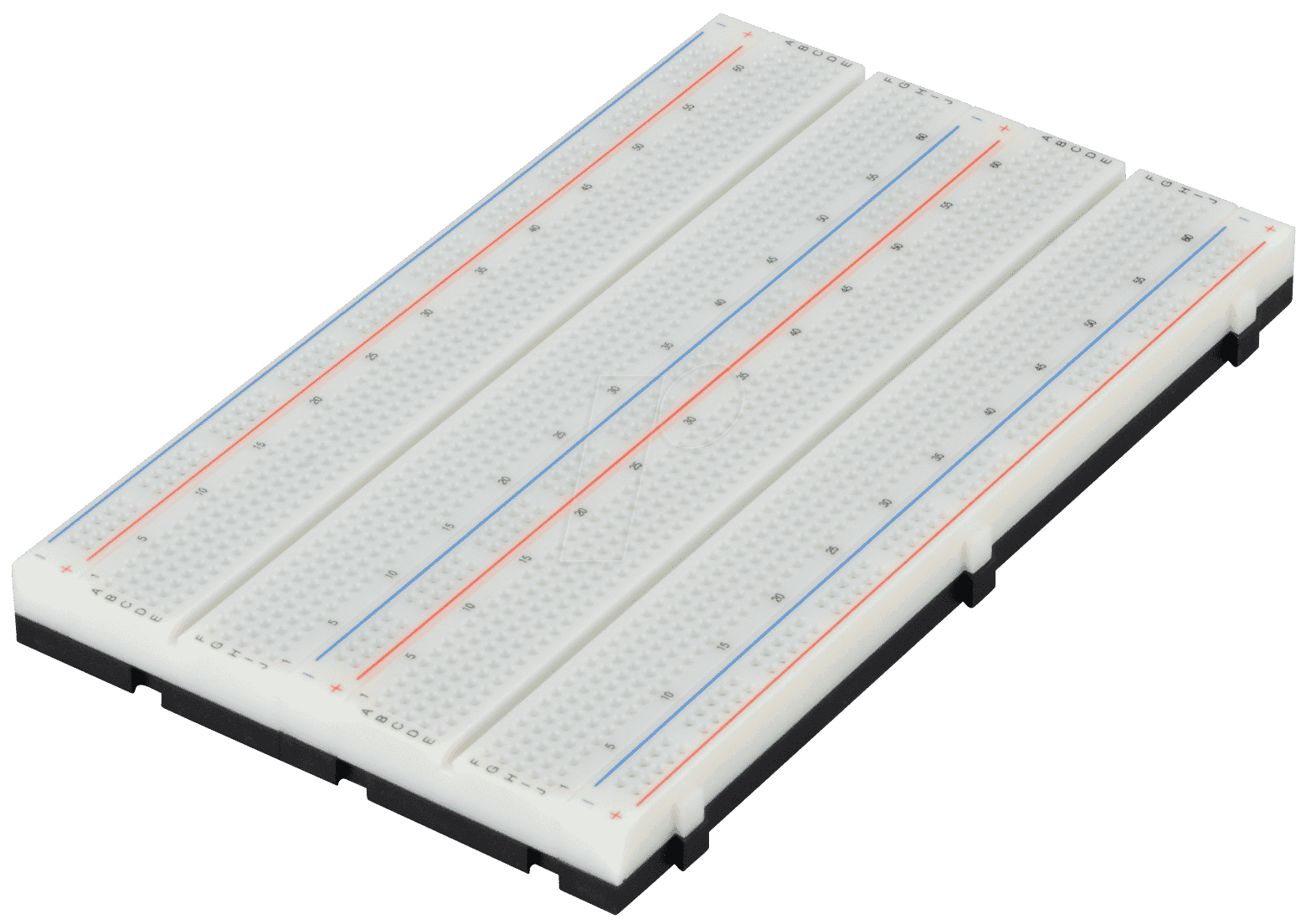

STECKBOARD SB-3 – Ihr Präzisionswerkzeug für Elektronik-Projekte
Das STECKBOARD SB-3 mit 1260 individuellen Steckpunkten und einer Gesamtkapazität von 300 Kontakten ist die ultimative Lösung für alle, die komplexe elektronische Schaltungen aufbauen, testen und optimieren möchten. Ob Sie ein erfahrener Elektronik-Enthusiast, ein Student der Ingenieurwissenschaften oder ein Maker sind, der seine Prototypen auf ein neues Level heben will – dieses Steckboard bietet die notwendige Flexibilität und Zuverlässigkeit für anspruchsvolle Anwendungen.
Maximale Flexibilität für Ihre Schaltungsexperimente
Das STECKBOARD SB-3 wurde entwickelt, um Ihren kreativen und technischen Anforderungen gerecht zu werden. Mit einer beispiellosen Anzahl von 1260 Steckpunkten und 300 dedizierten Kontakten können Sie selbst die komplexesten Schaltungen mühelos realisieren. Dies ermöglicht Ihnen, mehr Komponenten zu integrieren, detailliertere Analysen durchzuführen und die Grenzen Ihrer Designs zu erweitern, ohne durch Platzmangel eingeschränkt zu sein.
Überragende Konnektivität und Langlebigkeit
Im Vergleich zu Standard-Steckboards zeichnet sich das SB-3 durch eine optimierte interne Kontaktführung aus. Dies gewährleistet eine stabile und zuverlässige Verbindung jeder einzelnen Komponente. Die hochwertigen Kontakte sind für eine hohe Anzahl von Einsteckzyklen ausgelegt, was eine langfristige Nutzung und wiederholte Experimente ohne Qualitätsverlust ermöglicht. Die präzise gefertigten Löcher garantieren einen sicheren Halt auch bei empfindlichen Bauteilen.
Struktur und Organisation Ihrer Elektronik-Projekte
Das Layout des STECKBOARD SB-3 ist bewusst so gestaltet, dass es eine übersichtliche und logische Anordnung von Komponenten unterstützt. Die klaren Aufteilungen der Steckfelder erleichtern das Nachverfolgen von Verbindungen und helfen, Fehlerquellen bei der Schaltungsentwicklung zu minimieren. Dies führt zu einem effizienteren Debugging und einer schnelleren Iteration Ihrer Projekte.
Besondere Vorteile des STECKBOARD SB-3
- Umfassende Kapazität: 1260 Steckpunkte und 300 Kontakte für maximale Schaltungsdichte und Komplexität.
- Hohe Signalintegrität: Optimierte Kontaktierung für stabile Verbindungen und präzise Messergebnisse.
- Robuste Bauweise: Langlebige Kontakte und ein stabiles Trägermaterial für dauerhaften Einsatz.
- Klare Strukturierung: Ermöglicht übersichtlichen Aufbau und einfaches Debugging Ihrer Schaltungen.
- Erweiterte Experimentiermöglichkeiten: Ideal für fortgeschrittene Prototypen, Lernprojekte und detaillierte Tests.
- Präzise Kompatibilität: Nahtlose Aufnahme von Standard-Drahtstärken und Komponentenbeinen.
Technische Spezifikationen und Materialeigenschaften
Das STECKBOARD SB-3 repräsentiert die Spitzenklasse im Bereich der Prototyping-Werkzeuge. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sind entscheidend für seine herausragende Leistung. Dieses Steckboard ist nicht nur ein Werkzeug, sondern ein Fundament für Innovation und zuverlässige Elektronikentwicklung.
| Merkmal | Spezifikation |
|---|---|
| Gesamtsteckpunkte | 1260 |
| Dedizierte Kontakte | 300 (verteilt als Stromschienen/Verteilerleisten) |
| Abmessungen (ca.) | 17.8 cm x 6.7 cm x 0.8 cm (HBT) |
| Material Trägerplatte | Hochwertiges ABS-Kunststoffgehäuse mit ausgezeichneter Dielektrizitätskonstante |
| Material Kontakte | Phosphorbronze mit vernickelter Oberfläche für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Kontaktwiderstand | < 10 mOhm (typisch) |
| Elektrische Belastbarkeit | Ausgelegt für typische Ströme im Prototyping-Bereich (bis zu 1A pro Kontakt unter normalen Bedingungen) |
| Temperaturbereich | -20°C bis +80°C |
| Montagemöglichkeiten | Vorgebohrte Löcher zur optionalen Verschraubung auf einer Montagefläche oder Integration in Gehäuse |
| Farbvarianten | Standardmäßig in Weiß/Grau erhältlich, um die Sichtbarkeit von Komponenten zu optimieren |
Anwendungsbereiche und Einsatzmöglichkeiten
Das STECKBOARD SB-3 ist das ideale Werkzeug für eine Vielzahl von Anwendungen, bei denen Flexibilität, Präzision und Zuverlässigkeit gefragt sind:
- Ausbildung und Lehre: Studenten der Elektrotechnik, Informatik und verwandter Fächer nutzen das Steckboard zur praktischen Erforschung von Schaltungsprinzipien.
- Forschung und Entwicklung: Ingenieure und Techniker in F&E-Abteilungen verwenden das SB-3 für das schnelle Prototyping und Testen neuer elektronischer Designs.
- Hobbyelektronik und Maker-Szene: Bastler und Maker können komplexe Projekte wie Robotik-Steuerungen, IoT-Geräte oder Audio-Verstärker mit diesem Steckboard realisieren.
- Systemintegration und Debugging: Zur schnellen Verifikation von Schnittstellen, Signalwegen und zur Fehlersuche in bestehenden Systemen.
- Entwicklung von Embedded Systems: Besonders nützlich für das Prototyping von Steuerplatinen und Schnittstellen für Mikrocontroller-Projekte.
FAQ – Häufig gestellte Fragen zu STECKBOARD SB-3 – Experimentier-Steckboard 1260/300 Kontakte
Was unterscheidet das STECKBOARD SB-3 von einfacheren Steckboards?
Das STECKBOARD SB-3 bietet eine deutlich höhere Anzahl an Steckpunkten und dedizierten Stromschienen. Dies ermöglicht den Aufbau komplexerer Schaltungen mit mehr Komponenten und einer verbesserten Organisation. Die Qualität der Kontakte und des Trägermaterials sind ebenfalls auf ein professionelleres Niveau gehoben, was für Langlebigkeit und zuverlässige Verbindungen sorgt.
Welche Art von Komponenten können mit dem STECKBOARD SB-3 verwendet werden?
Das Steckboard ist für die Aufnahme von Standard-Bauteilen mit bedrahteten Anschlüssen ausgelegt. Dazu gehören Widerstände, Kondensatoren, Transistoren, integrierte Schaltkreise (ICs) mit DIP-Gehäusen, LEDs, Taster und viele andere gängige elektronische Komponenten.
Sind die Stromschienen (300 Kontakte) für alle Spannungen und Ströme geeignet?
Die Stromschienen sind für typische Prototyping-Anwendungen mit niedrigen bis mittleren Spannungen und Strömen ausgelegt. Für hohe Stromstärken oder Hochfrequenzanwendungen, bei denen spezifische Impedanzkontrolle oder Wärmeableitung erforderlich ist, sollten zusätzliche Maßnahmen wie separate Stromversorgungsleitungen oder dedizierte Schaltungsträger in Betracht gezogen werden.
Wie kann ich das STECKBOARD SB-3 am besten organisieren?
Nutzen Sie die klaren Teilungen der Steckfelder zur Gruppierung von Funktionsblöcken. Verwenden Sie farblich gekennzeichnete Kabel, um verschiedene Signalarten (z.B. Stromversorgung, Datenleitungen, Ground) zu unterscheiden. Beschriften Sie die Bereiche des Steckboards bei Bedarf mit einem abwischbaren Stift oder Etiketten.
Ist das STECKBOARD SB-3 für den Dauerbetrieb geeignet?
Das Steckboard ist robust konstruiert und für den häufigen Gebrauch ausgelegt. Für Langzeitprojekte, die extremen Umgebungsbedingungen oder sehr hohen Dauerströmen ausgesetzt sind, empfehlen wir jedoch die Überführung der Schaltung auf eine permanentere Lösung wie eine Lochrasterplatine oder eine geätzte Leiterplatte.
Wie reinige ich das STECKBOARD SB-3?
Zur Reinigung verwenden Sie ein leicht feuchtes, fusselfreies Tuch. Vermeiden Sie die Verwendung von aggressiven Lösungsmitteln oder zu viel Flüssigkeit, um die Kontakte und das Kunststoffgehäuse nicht zu beschädigen.
Kann ich mehrere STECKBOARD SB-3 miteinander verbinden?
Ja, viele Steckboards dieser Größe verfügen über Seitenwände, die eine einfache Erweiterung durch Zusammenstecken oder Verschrauben ermöglichen, um noch größere Schaltungen aufzubauen.
