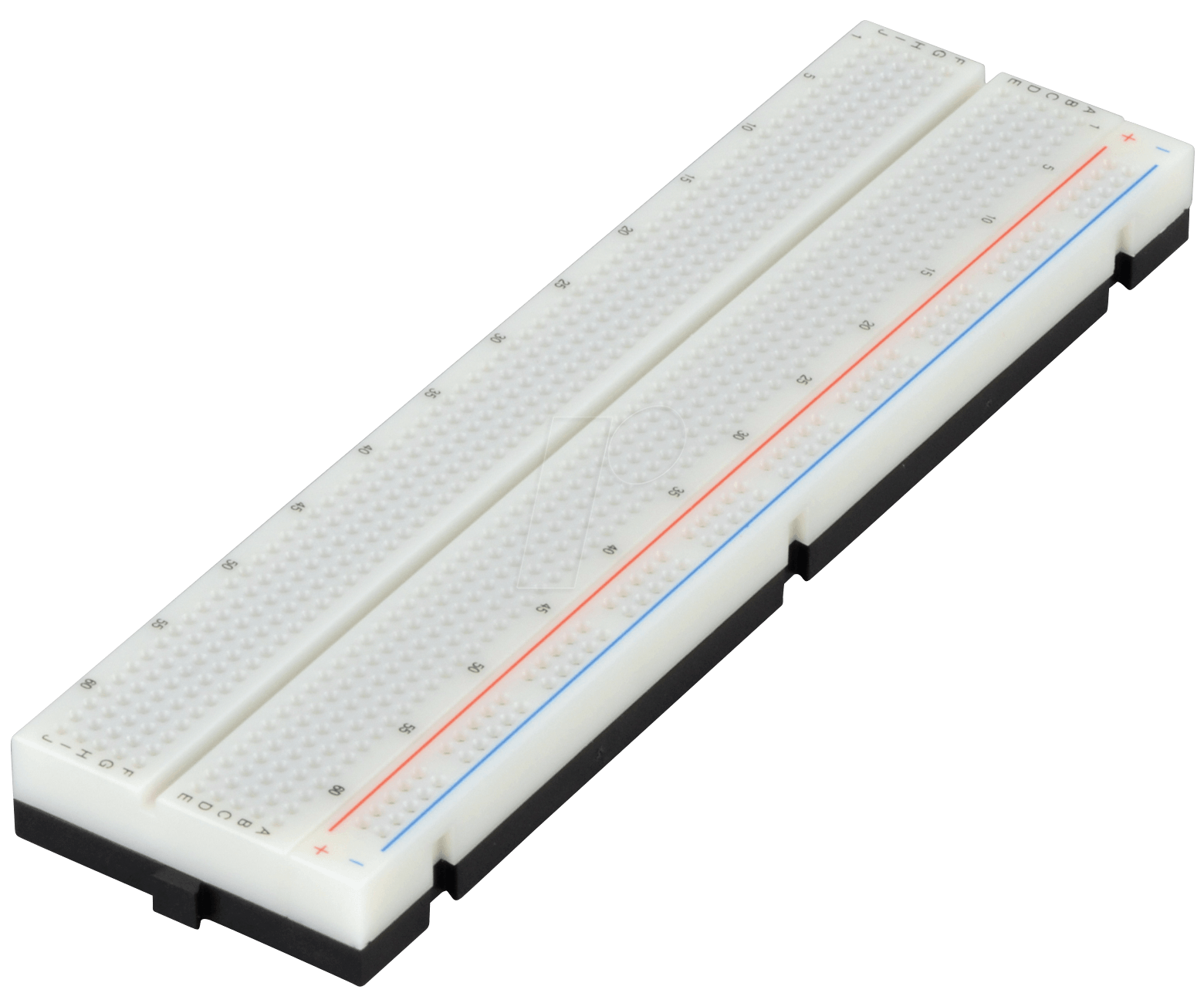

Das STECKBOARD SB-1 – Die Fundamentale Schaltzentrale für Ihre Elektronikprojekte
Das STECKBOARD SB-1 mit seinen 630 Anschlussbereichen und insgesamt 100 Kontakten ist die ideale Lösung für alle, die präzise und stabile elektronische Schaltungen entwickeln möchten. Egal ob Sie ein ambitionierter Hobby-Elektroniker sind, ein Student im Bereich Elektrotechnik oder ein professioneller Entwickler, der schnell Prototypen erstellt – dieses Steckboard bietet Ihnen die unverzichtbare Basis für Ihre Experimente und Projekte, ohne Lötarbeiten. Es überwindet die Einschränkungen einfacher Steckbretter durch seine großzügige Kapazität und zuverlässige Kontaktierung, was zu stabileren und reproduzierbareren Ergebnissen führt.
Präzision und Zuverlässigkeit für Ihre Schaltungen
Das STECKBOARD SB-1 unterscheidet sich von simplen Stecksystemen durch seine ausgeklügelte Struktur, die eine klare Organisation und eine sichere Verbindung der elektronischen Komponenten ermöglicht. Jede Kontaktbuchse ist für eine optimale Leitfähigkeit und Langlebigkeit konzipiert. Die Verteilung der 630 Anschlussbereiche, aufgeteilt in ein Hauptschaltfeld und zwei integrierte Stromschienen, gestattet eine effiziente Stromversorgung und eine übersichtliche Platzierung selbst komplexer Schaltungen. Diese durchdachte Anordnung minimiert Verkabelungsfehler und erleichtert das Debugging, was gerade bei anspruchsvollen Projekten entscheidend ist.
Umfassende Anschlussmöglichkeiten und flexible Nutzung
Mit insgesamt 100 Kontakten bietet das STECKBOARD SB-1 eine erhebliche Flexibilität. Die Hauptanschlussfläche ist in präzise gegliederte Zeilen und Spalten unterteilt, die eine einfache Platzierung von Bauteilen wie Widerständen, Kondensatoren, Transistoren und integrierten Schaltungen erlauben. Die zwei zusätzlichen Stromschienen sind ideal für die Verteilung von positiven und negativen Spannungen oder Masse. Diese Konfiguration ermöglicht es Ihnen, Schaltungen mit mehreren Stromversorgungsquellen oder unterschiedlichen Spannungsebenen übersichtlich zu realisieren.
Hochwertige Materialien für maximale Langlebigkeit
Die Qualität des STECKBOARD SB-1 beginnt bei der Auswahl der Materialien. Das Gehäuse besteht aus einem robusten, isolierenden Kunststoff, der für eine lange Lebensdauer und Sicherheit sorgt. Die Kontaktfedern im Inneren sind aus einer hochleitfähigen Kupferlegierung gefertigt, die eine zuverlässige elektrische Verbindung über viele Steckzyklen hinweg gewährleistet. Diese Kombination aus widerstandsfähigem Gehäuse und hochwertigen Kontakten macht das SB-1 zu einer Investition, die sich über zahlreiche Projekte hinweg auszahlt.
Konkrete Vorteile des STECKBOARD SB-1
- Erweiterte Kapazität: 630 Anschlussbereiche bieten mehr Platz für komplexere Schaltungen und eine bessere Organisation.
- Integrierte Stromschienen: Zwei separate Stromschienen erleichtern die Stromverteilung und das Management von Spannungsquellen.
- Hohe Kontaktqualität: Zuverlässige Verbindungen durch präzisionsgefertigte Kontaktfedern sorgen für stabile Schaltungsergebnisse.
- Visuelle Klarheit: Die klare Rasterung der Anschlussbereiche unterstützt ein systematisches Arbeiten und reduziert Fehlerquellen.
- Langlebigkeit: Hochwertige Materialien gewährleisten eine lange Nutzungsdauer, auch bei häufigem Bestücken und Umstecken.
- Komponentenkompatibilität: Geeignet für eine breite Palette von Bauteilen mit Standard-DIP-Gehäusen und bedrahteten Komponenten.
- Keine Lötkenntnisse erforderlich: Ermöglicht schnelles Prototyping und einfaches Ändern von Schaltungen.
Technische Spezifikationen und Designmerkmale
| Merkmal | Beschreibung |
|---|---|
| Anzahl Anschlussbereiche | 630 |
| Anzahl Kontakte | 100 (verteilt auf integrierte Stromschienen) |
| Stromschienen | 2 integrierte, durchgehende Stromschienen für Spannungsversorgung |
| Abmessungen (L x B x H) | ca. 165mm x 55mm x 8.5mm (typische Abmessungen für diese Klasse von Steckboards) |
| Gehäusematerial | Hochwertiger ABS-Kunststoff, isolierend und robust |
| Kontaktmaterial | Kupferlegierung mit hoher Leitfähigkeit und guter Elastizität |
| Farbe | Weiss (Standard für viele Experimentierboards zur besseren Sichtbarkeit) |
| Klebefläche/Montageoptionen | Vorbereitet für beidseitiges Klebeband (oftmals an der Unterseite vorhanden oder separat erhältlich) für einfache Montage |
| Komponenten-Drahtdurchmesser | Geeignet für Standard-Drahtdurchmesser von 0.4mm bis 0.7mm (AWG 26-22) |
Anwendungsbereiche und Einsatzmöglichkeiten
Das STECKBOARD SB-1 ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen im Bereich der Elektronik. Im Bildungssektor dient es als Lehrmittel zur Vermittlung grundlegender Schaltungsprinzipien und ermöglicht Studenten, theoretisches Wissen praktisch anzuwenden. Für Maker und Hobbyisten ist es die Plattform für die Entwicklung eigener Gadgets, Sensoranbindungen oder die Steuerung von Aktoren. Professionelle Entwickler nutzen das SB-1 für das schnelle Testen von Schaltungsdesigns, die Erstellung von Prototypen für IoT-Projekte oder als temporäre Lösungsplattform in der Forschung und Entwicklung. Die Möglichkeit, Komponenten schnell und unkompliziert zu tauschen, beschleunigt den Entwicklungsprozess erheblich und erlaubt iterative Verbesserungen.
FAQ – Häufig gestellte Fragen zu STECKBOARD SB-1 – Experimentier-Steckboard 630/100 Kontakte
Was ist der Hauptvorteil des STECKBOARD SB-1 im Vergleich zu kleineren Steckboards?
Der Hauptvorteil des STECKBOARD SB-1 liegt in seiner erweiterten Kapazität von 630 Anschlussbereichen und den integrierten Stromschienen. Dies ermöglicht die Realisierung komplexerer Schaltungen mit einer besseren Übersichtlichkeit und Organisation, was besonders bei Projekten mit vielen Bauteilen oder mehreren Spannungsversorgungen von Vorteil ist. Es bietet mehr Platz für die Unterbringung von Komponenten und reduziert das Risiko von Kabelkonflikten.
Für welche Art von elektronischen Bauteilen ist dieses Steckboard geeignet?
Das STECKBOARD SB-1 ist primär für bedrahtete elektronische Bauteile mit Standard-DIP-Gehäusen konzipiert. Dazu gehören üblicherweise Widerstände, Kondensatoren, Transistoren, Dioden, integrierte Schaltungen (ICs) mit einer bestimmten Pin-Anzahl und Drahtbrücken. Die Kontaktbuchsen sind für Drahtdurchmesser von etwa 0.4mm bis 0.7mm (AWG 26-22) optimiert.
Wie werden die Stromschienen des STECKBOARD SB-1 typischerweise genutzt?
Die beiden integrierten Stromschienen sind dazu vorgesehen, eine durchgehende Verbindung für die Stromversorgung zu bieten. Typischerweise wird eine Schiene für die positive Versorgungsspannung (z.B. +5V, +3.3V) und die andere für die Masse (GND) verwendet. Dies erlaubt eine einfache und übersichtliche Verteilung der Spannungsversorgung auf verschiedene Bereiche der Schaltung, ohne dass dafür zusätzliche Drahtbrücken über das Hauptschaltfeld geführt werden müssen.
Kann ich das Steckboard dauerhaft in einer Schaltung verwenden?
Steckboards wie das SB-1 sind primär für Prototyping und temporäre Schaltungen konzipiert. Die mechanische Beanspruchung beim wiederholten Stecken und Ziehen von Bauteilen kann die Kontakte und das Gehäuse über die Zeit abnutzen. Für dauerhafte oder produktive Anwendungen empfiehlt sich das Übertragen der Schaltung auf eine Lochrasterplatine und das Verlöten der Komponenten.
Wie verbinde ich das Steckboard mit meiner Stromquelle?
Das Steckboard selbst verfügt über keine direkten Anschlüsse für eine Stromquelle. Sie verbinden Ihre Stromquelle (z.B. Netzteil, Batteriepack) typischerweise über Drahtbrücken mit den dafür vorgesehenen Stromschienen des Steckboards. Diese Drahtbrücken können direkt in die Kontakte der Stromschienen gesteckt werden.
Sind die Kontakte des Steckboards leitfähig und wie viele Bauteile kann ich gleichzeitig anschließen?
Ja, die Kontakte des STECKBOARD SB-1 sind aus einer hochleitfähigen Kupferlegierung gefertigt, um eine optimale elektrische Verbindung zu gewährleisten. Die Gesamtzahl der Anschlussmöglichkeiten beträgt 630, verteilt auf die Hauptschaltfelder. Die Stromschienen bieten zusätzlich 100 separate Kontaktpunkte (jeweils 50 pro Schiene), die unabhängig von den Hauptanschlussbereichen genutzt werden können. Sie können so viele Bauteile anschließen, wie die 630 Anschlussbereiche und die Stromschienen zulassen, wobei Sie auf eine sinnvolle Platzierung achten sollten.
Ist das Steckboard mit anderen Steckboards kompatibel, um größere Flächen zu schaffen?
Viele Steckboards dieser Art sind so konzipiert, dass sie an den Seiten über eine Nut- und Feder-ähnliche Struktur verfügen. Dies ermöglicht das Verbinden mehrerer Steckboards, um eine größere, zusammenhängende Arbeitsfläche zu schaffen. Die Kompatibilität hängt vom spezifischen Design der Kanten ab, aber diese Funktion ist bei Steckboards mit erweiterten Flächen häufig gegeben.
