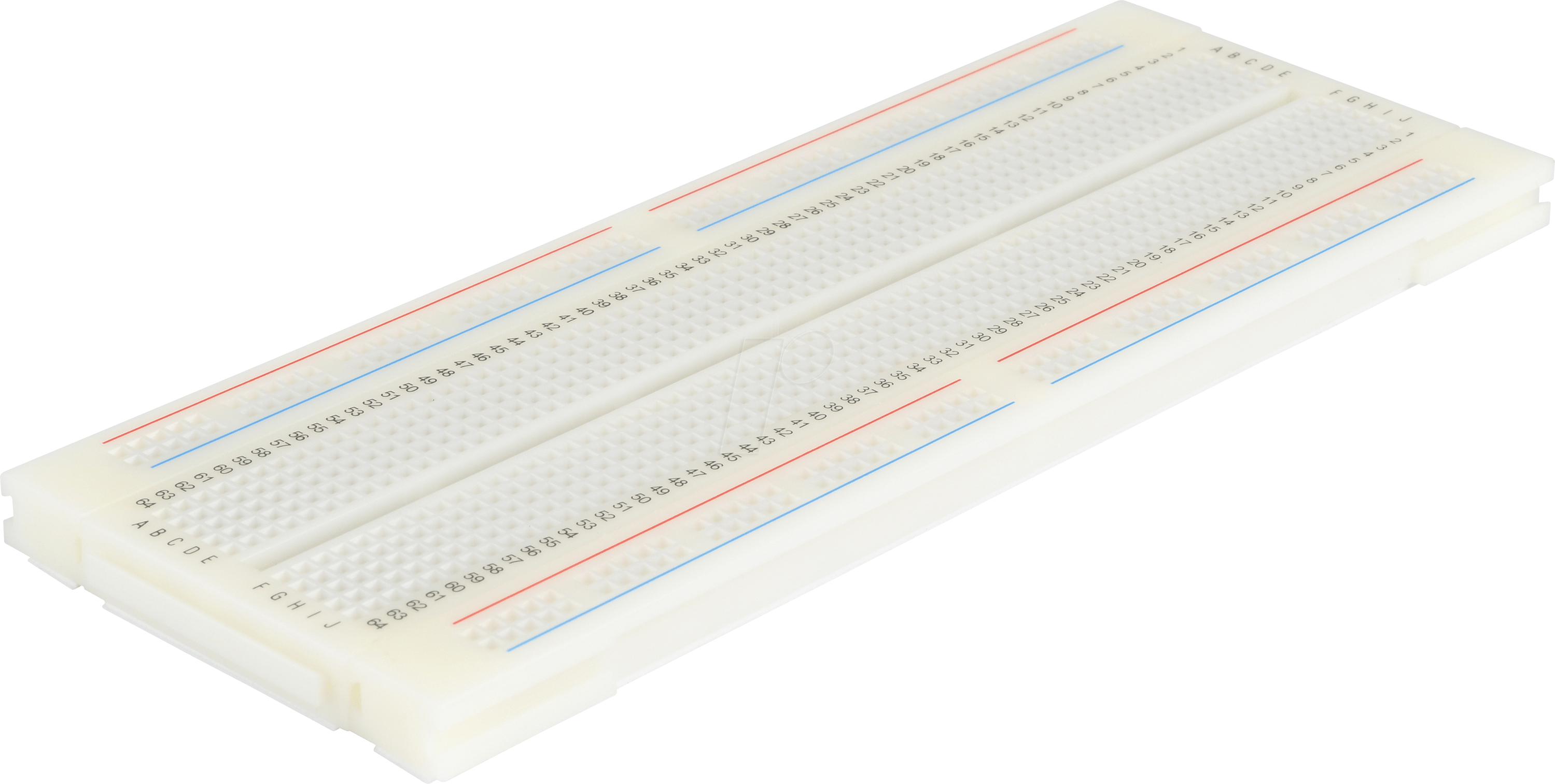

STECKBOARD S8 – Ihr Präzisionswerkzeug für Elektronik-Projekte
Das STECKBOARD S8 – Experimentier-Slide-Steckboard mit 640/200 Kontakten ist die optimale Lösung für Hobby-Elektroniker, Studenten und professionelle Entwickler, die eine stabile, flexible und leicht zugängliche Plattform für das Prototyping und Testen elektronischer Schaltungen benötigen. Es löst das Problem von unorganisierten und instabilen Verbindungen bei komplexen Schaltungsaufbauten, indem es eine klare und zuverlässige Kontaktierung ermöglicht.
Maximale Flexibilität und Langlebigkeit für Ihre Experimente
Warum das STECKBOARD S8 die überlegene Wahl gegenüber Standardlösungen darstellt, liegt in seiner durchdachten Konstruktion und der hochwertigen Materialauswahl. Im Gegensatz zu einfachen Steckbrettern, die oft zu locker sind oder schnell verschleißen, bietet das S8 eine robuste Verbindung und eine überdurchschnittliche Anzahl an Kontakten, was die Komplexität von Projekten erheblich steigert.
Konstruktive Überlegenheit des STECKBOARD S8
Das STECKBOARD S8 zeichnet sich durch eine Reihe von Merkmalen aus, die es zu einem unverzichtbaren Bestandteil für jedes Elektroniklabor machen:
- Erweitertes Kontaktsystem: Mit insgesamt 640 Kontaktpunkten auf der Hauptfläche und zusätzlichen 200 Kontakten in den separaten Stromschienen bietet das S8 eine außergewöhnliche Flexibilität für komplexe Schaltungen. Dies minimiert die Notwendigkeit mehrerer kleinerer Steckboards und reduziert die Fehleranfälligkeit durch unnötige Verkabelungen.
- Präzise Führungsschienen: Die integrierten Stromschienen sind nicht nur zur Stromverteilung gedacht, sondern bieten auch eine strukturierte Möglichkeit, Versorgungsspannungen und Masseverbindungen übersichtlich zu verwalten. Dies ist entscheidend für die Fehlersuche und das Debugging komplexer Systeme.
- Hochwertige Kontaktfedern: Die internen Kontaktfedern sind aus einer widerstandsfähigen Legierung gefertigt, die eine zuverlässige und dauerhafte elektrische Verbindung gewährleistet. Dies verhindert Wackelkontakte, die bei minderwertigen Steckboards zu frustrierenden Problemen führen können.
- Modulares Design: Die Möglichkeit, mehrere STECKBOARD S8 Einheiten miteinander zu verbinden, eröffnet nahezu unbegrenzte Skalierbarkeitsoptionen für noch größere und anspruchsvollere Projekte. Dies fördert die iterative Entwicklung und das schrittweise Testen von Funktionsblöcken.
- Stabile Basis: Die Unterseite des Steckboards ist mit rutschfesten Gummifüßen ausgestattet, die für einen sicheren Stand auf jeder Arbeitsfläche sorgen. Dies ist unerlässlich, um versehentliches Verrutschen während des Arbeitens zu verhindern.
- Klar definierte Kontaktbereiche: Die präzisen Lochraster und die gut sichtbaren Beschriftungen der Kontaktstreifen erleichtern das schnelle Auffinden der benötigten Anschlusspunkte und fördern eine ordentliche Verdrahtung.
Technische Spezifikationen und Materialeigenschaften
Das STECKBOARD S8 – Experimentier-Slide-Steckboard wurde mit Blick auf Zuverlässigkeit und Benutzerfreundlichkeit entwickelt. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine lange Lebensdauer und konsistente Leistung.
| Eigenschaft | Beschreibung |
|---|---|
| Gesamtkontakte | 640 Hauptkontakte + 200 Stromschienenkontakte |
| Lochabstand | Standard 2,54 mm (0,1 Zoll) |
| Material Gehäuse | Hochwertiger ABS-Kunststoff für Langlebigkeit und Isoliereigenschaften |
| Material Kontaktfedern | Nickel-Silber-Legierung für optimale Leitfähigkeit und Rückstellkraft |
| Farbe | Typischerweise neutralweiß oder grau für gute Sichtbarkeit der Komponenten |
| Abmessungen (ca.) | Spezifisch auf die 640/200 Konfiguration abgestimmt, optimiert für Arbeitsflächen |
| Montagemöglichkeiten | Integrierte Montagebohrungen oder kompatibel mit Standard-Montagesystemen |
| Einsatztemperatur | Geeignet für den typischen Einsatzbereich von Elektroniklaboratorien (0°C bis 50°C) |
Anwendungsbereiche und Einsatzmöglichkeiten
Das STECKBOARD S8 ist ein vielseitiges Werkzeug, das in zahlreichen Bereichen Anwendung findet:
- Bildungseinrichtungen: Ideal für den Einsatz in Schulen, Universitäten und technischen Ausbildungsstätten, um Studenten den praktischen Umgang mit Elektronik näherzubringen.
- Hobby-Elektronik: Perfekt für Bastler, die komplexe Schaltungen entwerfen und testen möchten, ohne permanent löten zu müssen.
- Prototyping & Entwicklung: Unverzichtbar für Ingenieure und Entwickler, um schnell und effizient neue Schaltungen und Designs zu realisieren und zu validieren.
- Fehlersuche und Debugging: Ermöglicht eine klare und übersichtliche Anordnung von Testschaltungen, was die Identifizierung und Behebung von Fehlern erleichtert.
- Embedded Systems: Gut geeignet für das Ansteuern und Testen von Mikrocontrollern und zugehörigen Sensoren oder Aktoren.
Die Vorteile der präzisen Kontaktnutzung
Die hohe Anzahl an Kontakten und die durchdachte Anordnung des STECKBOARD S8 bieten signifikante Vorteile:
- Reduzierte Verkabelung: Weniger externe Jumper-Kabel für Stromversorgungen und Massen durch die integrierten Schienen.
- Verbesserte Übersichtlichkeit: Klare Trennung von Signalpfaden und Versorgungsschienen.
- Erleichterte Skalierbarkeit: Einfaches Erweitern von Projekten durch die optionale Verknüpfung mehrerer Steckboards.
- Höhere Zuverlässigkeit: Robuste Kontakte verhindern Wackelkontakte und sorgen für stabile Messwerte.
- Zeitersparnis: Schnelles Aufbauen und Ändern von Schaltungen, was den Entwicklungsprozess beschleunigt.
FAQ – Häufig gestellte Fragen zu STECKBOARD S8 – Experimentier-Slide-Steckboard, 640/200 Kontakte
Ist das STECKBOARD S8 für Anfänger geeignet?
Ja, das STECKBOARD S8 ist auch für Anfänger sehr gut geeignet. Die klare Struktur, die gut sichtbaren Kontaktpunkte und die Möglichkeit, Schaltungen ohne Löten aufzubauen, erleichtern den Einstieg in die Welt der Elektronik erheblich. Die zusätzlichen Stromschienen helfen zudem, die Stromversorgung übersichtlich zu gestalten, was gerade für Einsteiger von Vorteil ist.
Welche Art von Komponenten kann ich mit dem STECKBOARD S8 verwenden?
Sie können eine breite Palette von elektronischen Komponenten mit Durchsteckanschlüssen (THT-Komponenten) verwenden, darunter Widerstände, Kondensatoren, Transistoren, integrierte Schaltkreise (ICs), Dioden und viele mehr. Die Standard-Lochraster von 2,54 mm ist mit den meisten gängigen Bauteilen kompatibel.
Wie schließe ich mehrere STECKBOARD S8 Einheiten aneinander?
Das STECKBOARD S8 ist in der Regel so konzipiert, dass mehrere Einheiten über spezielle Verbindungsstege oder durch Ausrichten der Kanten miteinander verbunden werden können. Dies ermöglicht es, die Gesamtfläche und die Anzahl der verfügbaren Kontakte für größere Projekte zu erweitern.
Sind die Kontaktfedern im STECKBOARD S8 austauschbar?
In den meisten Fällen sind die Kontaktfedern im Inneren des Steckboards nicht als einzeln austauschbare Teile konzipiert. Die hohe Qualität der verbauten Federn und das robuste Gehäusematerial stellen jedoch sicher, dass eine hohe Lebensdauer auch bei intensiver Nutzung gewährleistet ist.
Kann ich das STECKBOARD S8 auch für Hochfrequenzschaltungen verwenden?
Für sehr kritische Hochfrequenzanwendungen, bei denen Impedanzkontrolle und geringe parasitäre Kapazitäten entscheidend sind, sind spezialisierte HF-Steckplatinen oft die bessere Wahl. Für viele allgemeine Experimente und Prototypen im Audio- oder Niedrigfrequenzbereich ist das STECKBOARD S8 jedoch gut geeignet.
Wie reinige ich das STECKBOARD S8 am besten?
Das STECKBOARD S8 kann mit einem leicht angefeuchteten Tuch (ohne aggressive Reinigungsmittel) gereinigt werden. Stellen Sie sicher, dass das Steckboard vollständig trocken ist, bevor Sie es wieder in Betrieb nehmen, um Kurzschlüsse zu vermeiden.
Welche Art von Kabeln benötige ich für die Verbindungen?
Für die Verbindungen auf dem STECKBOARD S8 werden in der Regel Standard-Jumper-Kabel mit einem Drahtdurchmesser verwendet, der für die Aufnahme in die 2,54 mm Löcher geeignet ist. Dies sind typischerweise Kabel mit einem AWG-Wert von 20 bis 26.
