Leistungsstarke Schaltlösungen für anspruchsvolle Elektronikanwendungen
Der STD7NM60N ist ein N-Kanal-MOSFET, der speziell für Ingenieure und Entwickler konzipiert wurde, die eine zuverlässige und effiziente Lösung für Hochspannungs- und Stromanwendungen benötigen. Dieses Bauteil minimiert Verluste und optimiert die Leistung in Netzteilen, Motorsteuerungen und anderen leistungselektronischen Schaltungen, wo Präzision und Robustheit entscheidend sind.
Überlegene Technologie für maximale Effizienz und Zuverlässigkeit
Im Vergleich zu herkömmlichen MOSFETs bietet der STD7NM60N eine herausragende Kombination aus niedriger Durchlasswiderstand (RDS(on)) und hoher Spannungsfestigkeit. Dies ermöglicht eine signifikante Reduzierung von Energieverlusten in Form von Wärme, was zu einer verbesserten Gesamteffizienz des Systems führt. Die fortschrittliche Fertigungstechnologie gewährleistet zudem eine verbesserte Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Schlüsselvorteile des STD7NM60N MOSFET
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 600 V eignet sich dieser MOSFET ideal für Anwendungen, die hohe Spannungspegel erfordern, wie z.B. in Wechselrichtern und Stromversorgungen.
- Niedriger RDS(on): Ein Durchlasswiderstand von nur 0,8 Ohm minimiert Leitungsverluste, was zu einer gesteigerten Energieeffizienz und geringeren Wärmeentwicklung führt.
- Hohe Strombelastbarkeit: Mit einer kontinuierlichen Strombelastbarkeit von 5 A bewältigt dieser MOSFET moderate bis hohe Lastströme zuverlässig.
- Schnelle Schaltzeiten: Der MOSFET zeichnet sich durch schnelle Ein- und Ausschaltzeiten aus, was für eine effiziente Pulsweitenmodulation (PWM) und die Minimierung von Schaltverlusten unerlässlich ist.

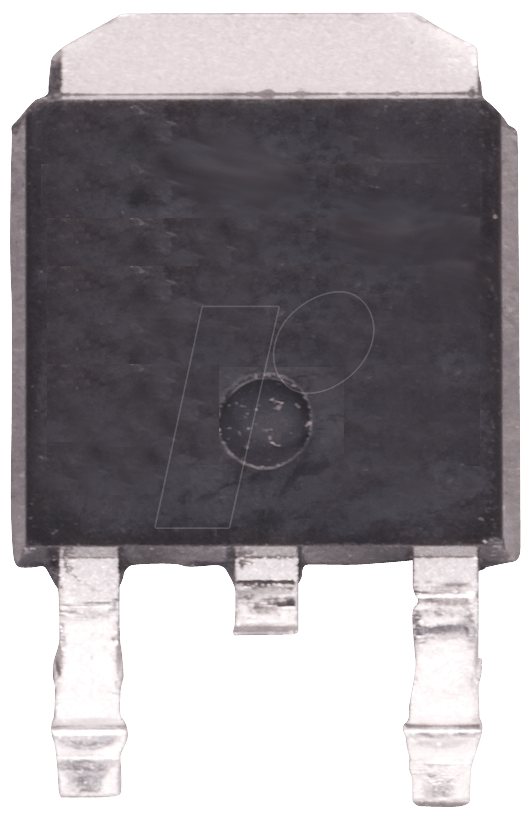

- Robustes TO-252 Gehäuse: Das TO-252 (DPAK) Gehäuse bietet eine gute thermische Performance und ermöglicht eine einfache Integration in gedruckte Schaltungen (PCBs).
- Optimiert für Leistungselektronik: Speziell entwickelt für Anwendungen wie Schaltnetzteile (SMPS), DC/DC-Wandler, Motorsteuerungen und allgemeine Leistungsumwandlung.
- Hohe Gate-Schwellenspannung (VGS(th)): Die relativ hohe Schwellenspannung kann die Immunität gegen unerwünschte Einschaltungen durch Rauschen verbessern.
- Zuverlässigkeit und Stabilität: Gefertigt mit präzisen Fertigungsverfahren, die eine konsistente Leistung und eine lange Lebensdauer über einen breiten Temperaturbereich gewährleisten.
Detaillierte technische Spezifikationen
Der STD7NM60N repräsentiert die Spitze der N-Kanal-MOSFET-Technologie, optimiert für maximale Leistungsausbeute und betriebliche Integrität. Seine primäre Funktion ist die gesteuerte Schaltung von elektrischen Strömen mit minimalen Energieverlusten, was ihn zu einer bevorzugten Komponente in einer Vielzahl von leistungselektronischen Schaltungen macht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des STD7NM60N eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. In Schaltnetzteilen (SMPS) ermöglicht er eine effiziente Umwandlung von Wechselstrom in Gleichstrom mit hoher Packungsdichte und minimaler Verlustleistung. Bei DC/DC-Wandlern spielt er eine entscheidende Rolle bei der Spannungsregelung und Energieübertragung, wodurch eine präzise Steuerung der Ausgangsspannung gewährleistet wird.
In Motorsteuerungen, insbesondere für bürstenlose Gleichstrommotoren (BLDC) oder Schrittmotoren, ermöglicht der MOSFET eine feingranulare Regelung der Motorleistung durch Pulsweitenmodulation (PWM). Dies führt zu einer verbesserten Energieeffizienz und einer sanfteren, präziseren Motorsteuerung. Seine hohe Spannungsfestigkeit macht ihn auch geeignet für Leistungsumwandlungsapplikationen, bei denen hohe Eingangsspannungen sicher gehandhabt werden müssen.
Darüber hinaus findet der STD7NM60N Einsatz in Stromversorgungen für LED-Beleuchtungssysteme, wo seine Effizienz und Schaltgeschwindigkeit zur Optimierung der Lichtleistung und Energieeinsparung beitragen. Auch in industriellen Automatisierungssystemen und solarelektronischen Umrichtern, wo Robustheit und Zuverlässigkeit unter widrigen Bedingungen gefordert sind, beweist sich dieser MOSFET als essenzieller Baustein.
Material- und Fertigungstechnologie
Das Herzstück des STD7NM60N bildet ein hochentwickelter Silizium-Wafer, der mittels fortschrittlicher Lithografie- und Ätzverfahren strukturiert wird. Die N-Kanal-Struktur wird durch gezielte Dotierung von Halbleitermaterialien realisiert, was die entscheidenden elektrischen Eigenschaften wie geringen Widerstand und schnelle Schaltvorgänge ermöglicht. Die optimierte Zelle-Layout-Technologie minimiert die Fläche pro Transistor, was zu einer höheren Packungsdichte und einem geringeren RDS(on) pro Flächeneinheit führt.
Die Oberflächenpassivierung spielt eine kritische Rolle für die Zuverlässigkeit und Spannungsfestigkeit. Durch die Anwendung spezifischer dielektrischer Schichten werden Leckströme unterdrückt und die Integrität der pn-Übergänge geschützt, insbesondere an den Rändern der Zelle, wo elektrische Felder am stärksten sind. Die metallische Anbindung der Source- und Drain-Bereiche erfolgt über widerstandsoptimierte Schichten, um den Gesamt-RDS(on) weiter zu reduzieren.
Thermisches Management und Gehäuseintegration
Das TO-252 (DPAK) Gehäuse ist für seine gute thermische Anbindung an die Leiterplatte (PCB) bekannt. Die metallische Basisplatte des DPAK ermöglicht eine effektive Wärmeableitung direkt an die Kupferflächen des PCBs. Die korrekte Montage und die Auswahl geeigneter Wärmeleitmaterialien (falls erforderlich) sind entscheidend, um die Betriebstemperatur des MOSFETs im zulässigen Bereich zu halten und eine lange Lebensdauer zu gewährleisten. Die Pin-Konfiguration ist standardisiert und ermöglicht eine einfache Bestückung mittels automatisierter SMT-Prozesse (Surface Mount Technology).
| Eigenschaft | Detail |
|---|---|
| Typ | N-Kanal Power MOSFET |
| Max. Drain-Source Spannung (VDS) | 600 V |
| Kontinuierliche Drain-Stromstärke (ID) | 5 A |
| RDS(on) (Max. @ VGS = 10 V, ID = 2.5 A) | 0,8 Ohm |
| Gate-Schwellenspannung (VGS(th)) | Typischerweise zwischen 2 V und 4 V |
| Gate-Ladung (Qg) | Optimiert für schnelle Schaltung, exakte Werte pro Bauteilserie |
| Gehäuse | TO-252 (DPAK) |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +150 °C |
| Fertigungstechnologie | Hochleistungs-Planar-Technologie |
FAQ – Häufig gestellte Fragen zu STD7NM60N – MOSFET N-Kanal, 600 V, 5 A, RDS(on) 0,8 Ohm, TO252
Was sind die Hauptvorteile dieses MOSFETs gegenüber Standardlösungen?
Der STD7NM60N bietet eine überlegene Kombination aus hoher Spannungsfestigkeit (600 V) und einem sehr niedrigen Durchlasswiderstand (0,8 Ohm). Dies führt zu signifikant geringeren Energieverlusten und einer verbesserten Gesamteffizienz im Vergleich zu vielen Standard-MOSFETs mit vergleichbarer Spannungs- und Stromklasse.
Für welche spezifischen Anwendungen ist dieser MOSFET besonders gut geeignet?
Er eignet sich hervorragend für Hochspannungsanwendungen wie Schaltnetzteile (SMPS), DC/DC-Wandler, Wechselrichter, Motorsteuerungen und allgemeine Leistungsumwandlungsschaltungen, bei denen Effizienz und Zuverlässigkeit entscheidend sind.
Kann ich diesen MOSFET in einer Applikation mit höherer Stromstärke als 5 A verwenden?
Die kontinuierliche Strombelastbarkeit ist mit 5 A spezifiziert. Für Anwendungen, die konsistent höhere Ströme erfordern, sollten Sie Bauteile mit einer entsprechend höheren Nennstromstärke in Betracht ziehen, um Überlastung und Beschädigung zu vermeiden.
Welche Auswirkungen hat der niedrige RDS(on) auf meine Schaltung?
Ein niedriger RDS(on) bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch den MOSFET fließt. Dies führt zu einer höheren Energieeffizienz, geringerer Wärmeentwicklung und potenziell kleineren Kühlkörpern, was die Gesamtleistung und Zuverlässigkeit Ihrer Schaltung verbessert.
Ist das TO-252 Gehäuse für hohe Temperaturen geeignet?
Das TO-252 (DPAK) Gehäuse bietet eine gute thermische Anbindung an die Leiterplatte. Es ist für den Betrieb innerhalb des spezifizierten Temperaturbereichs ausgelegt. Die tatsächliche Belastbarkeit hängt jedoch stark von der Effektivität der Kühlung durch das PCB-Layout und gegebenenfalls durch zusätzliche Kühlkörper ab.
Wie beeinflusst die Gate-Schwellenspannung (VGS(th)) die Leistung?
Die Gate-Schwellenspannung ist die minimale Gate-Source-Spannung, die benötigt wird, um den MOSFET in den leitenden Zustand zu versetzen. Eine korrekt gewählte Ansteuerspannung, die über VGS(th) liegt, stellt sicher, dass der MOSFET vollständig durchschaltet und der RDS(on) minimiert wird. Die genaue VGS(th) kann von Bauteil zu Bauteil leicht variieren.
Was bedeutet „N-Kanal“ bei einem MOSFET?
„N-Kanal“ bezieht sich auf die Art des Halbleitermaterials, das für den leitenden Kanal zwischen Source und Drain verwendet wird. N-Kanal-MOSFETs werden typischerweise mit einer positiven Gate-Spannung (bezogen auf die Source) eingeschaltet und sind aufgrund ihrer höheren Ladungsträgermobilität oft effizienter als P-Kanal-MOSFETs für viele Leistungsumwandlungsanwendungen.
