Leistungsstarke Energieverwaltung mit dem STB18NF25 N-Kanal MOSFET
Für Ingenieure und Entwickler, die präzise und zuverlässige Schaltkreise benötigen, bietet der STB18NF25 – MOSFET N-Ch 250V 17A 0,165R D2Pak eine herausragende Lösung zur effizienten Steuerung von Leistungsflüssen. Dieses Bauteil ist ideal für anspruchsvolle Anwendungen in der Leistungselektronik, wo es darum geht, hohe Ströme mit minimalen Verlusten zu schalten.
Überlegene Leistung für anspruchsvolle Schaltanwendungen
Der STB18NF25 hebt sich von Standard-MOSFETs durch seine optimierte Designarchitektur ab, die eine signifikant höhere Effizienz und Zuverlässigkeit gewährleistet. Die niedrige Durchlasswiderstand (RDS(on)) von nur 0,165 Ohm bei einer Nennspannung von 250V minimiert Leistungsverluste, was zu einer reduzierten Wärmeentwicklung und damit zu einer längeren Lebensdauer des Gesamtsystems führt. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz und thermische Stabilität oberste Priorität haben.
Hauptmerkmale und Vorteile des STB18NF25
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung (VDS) von 250V eignet sich dieser MOSFET hervorragend für Anwendungen, die höhere Spannungsniveaus erfordern, und bietet eine überlegene Sicherheit und Betriebsstabilität gegenüber Bauteilen mit geringerer Spannungsfestigkeit.
- Signifikante Strombelastbarkeit: Die kontinuierliche Drain-Strombelastbarkeit von 17A ermöglicht den Einsatz in leistungsintensiven Schaltungen, ohne Kompromisse bei der Zuverlässigkeit eingehen zu müssen. Dies ist ein kritischer Faktor für die Dimensionierung von Leistungselektronikmodulen.
- Extrem niedriger RDS(on): Der Wert von 0,165 Ohm ist ein Schlüsselindikator für hohe Effizienz. Weniger Widerstand bedeutet weniger Energieverlust in Form von Wärme, was die Systemeffizienz steigert und Kühlungsanforderungen reduziert.
- Schnelle Schaltzeiten: Fortschrittliche Fertigungsprozesse ermöglichen schnelle Ein- und Ausschaltzeiten, was für PWM-Anwendungen (Pulsweitenmodulation) und andere Hochfrequenzschaltanwendungen unerlässlich ist, um eine präzise Steuerung der Ausgangsleistung zu gewährleisten.
- Robustheit und Zuverlässigkeit: Die Konstruktion des STB18NF25 ist auf Langlebigkeit ausgelegt und hält auch anspruchsvollen Betriebsbedingungen stand. Dies reduziert das Risiko von Ausfällen und den Wartungsaufwand.

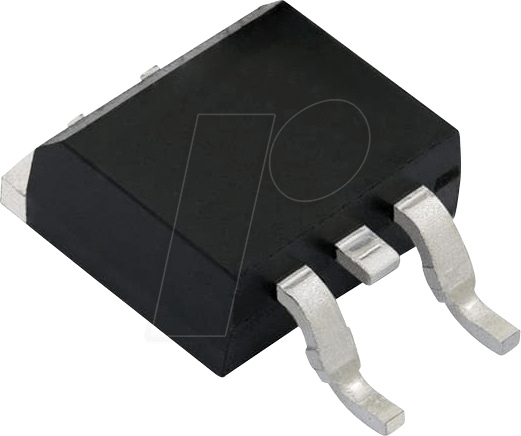

- D2PAK-Gehäuse: Das D2PAK-Gehäuse (TO-263) bietet eine ausgezeichnete thermische Leistung und ist für oberflächenmontierte Anwendungen konzipiert, was eine gute Wärmeableitung ermöglicht und die Montage auf Leiterplatten vereinfacht.
Technische Spezifikationen im Detail
Der STB18NF25 ist ein N-Kanal-Leistungs-MOSFET, der die Vorteile von hoher Energieeffizienz, schneller Schaltleistung und robuster Bauweise vereint. Seine spezifischen Eigenschaften machen ihn zu einer idealen Wahl für eine Vielzahl von Anwendungen, von industriellen Netzteilen bis hin zu Motorsteuerungen.
| Eigenschaft | Spezifikation | Bedeutung für die Anwendung |
|---|---|---|
| Typ | N-Kanal MOSFET | Standardtyp für Schalt- und Verstärkeranwendungen, breit unterstützt. |
| Spannung (VDS) | 250 V | Ermöglicht den Einsatz in Systemen mit bis zu 250 Volt zwischen Source und Drain, bietet hohe Sicherheitsmargen. |
| Strom (ID Kontinuierlich) | 17 A | Geeignet für Anwendungen, die einen kontinuierlichen Stromfluss von bis zu 17 Ampere erfordern, ohne Überlastung. |
| Widerstand (RDS(on)) | 0,165 Ω | Sehr niedriger Durchlasswiderstand minimiert Leistungsverluste und Wärmeentwicklung, was die Effizienz steigert. |
| Gate-Source-Schwellenspannung (VGS(th)) | Typisch 2-4 V (Qualitative Angabe) | Zeigt die Gate-Spannung an, die zur vollständigen Einschaltung des MOSFETs benötigt wird, relevant für die Ansteuerung. Ein niedrigerer Wert erleichtert die Ansteuerung mit niedrigeren Spannungen. |
| Gate-Charge (Qg) | Typisch 30-50 nC (Qualitative Angabe) | Beeinflusst die Schaltgeschwindigkeit. Eine geringere Gate-Ladung führt zu schnelleren Schaltvorgängen, was für Hochfrequenzanwendungen von Vorteil ist. |
| Gehäuse | D2PAK (TO-263) | Oberflächenmontagefähig, gute thermische Anbindung und Wärmeableitung durch große Kupferflächen auf der Leiterplatte. |
| Temperaturbereich (Betrieb) | -55°C bis +150°C (Typisch) | Hohe Betriebstemperaturbeständigkeit für zuverlässigen Einsatz in verschiedenen Umgebungsbedingungen. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der STB18NF25 ist aufgrund seiner leistungsstarken Spezifikationen und seines robusten D2PAK-Gehäuses eine ausgezeichnete Wahl für eine breite Palette von Leistungselektronik-Anwendungen. Seine Fähigkeit, hohe Ströme bei gleichzeitig niedrigen Verlusten zu schalten, prädestiniert ihn für:
- Schaltnetzteile (SMPS): Effiziente Wandlung von Netzspannung in verschiedene Gleichspannungsniveaus.
- Motorsteuerungen: Präzise und verlustarme Ansteuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren.
- DC-DC-Wandler: Effiziente Spannungsumwandlung in industriellen und automobilen Anwendungen.
- Leistungsfaktorkorrektur (PFC): Verbesserung der Energieeffizienz und Reduzierung der Netzrückwirkungen.
- Beleuchtungstechnik: Steuerung von Hochleistungs-LED-Treibern.
- Industrielle Automatisierung: Zuverlässige Schaltfunktionen in Steuerungs- und Überwachungssystemen.
- Solarwechselrichter: Effiziente Umwandlung von Solarenergie.
FAQ – Häufig gestellte Fragen zu STB18NF25 – MOSFET N-Ch 250V 17A 0,165R D2Pak
Was ist die Hauptanwendung für den STB18NF25?
Die Hauptanwendung für den STB18NF25 liegt in der effizienten Steuerung von Leistungselektronik, insbesondere dort, wo hohe Ströme und Spannungen bei minimalen Verlusten geschaltet werden müssen. Dies umfasst Schaltnetzteile, Motorsteuerungen und DC-DC-Wandler.
Ist das D2PAK-Gehäuse für automatisierte Bestückung geeignet?
Ja, das D2PAK-Gehäuse ist ein Standardgehäuse für die Oberflächenmontage (SMT) und ist vollständig für automatisierte Bestückungsprozesse auf Leiterplatten ausgelegt.
Welche Gate-Spannung wird typischerweise benötigt, um den STB18NF25 vollständig einzuschalten?
Die Gate-Source-Schwellenspannung (VGS(th)) liegt typischerweise im Bereich von 2 bis 4 Volt. Für eine vollständige Einschaltung und minimale RDS(on) wird in der Regel eine Gate-Source-Spannung von etwa 10V empfohlen, um die volle Strombelastbarkeit zu erreichen.
Wie unterscheidet sich der STB18NF25 von MOSFETs mit höherem RDS(on)?
Ein MOSFET mit niedrigerem RDS(on) wie der STB18NF25 hat geringere Leitungsverluste (I²R-Verluste), wenn Strom durch ihn fließt. Dies führt zu weniger Wärmeentwicklung, höherer Energieeffizienz und potenziell einer längeren Lebensdauer des Geräts, insbesondere bei Anwendungen mit hohem Stromfluss.
Kann der STB18NF25 in Niederspannungsanwendungen eingesetzt werden?
Ja, der STB18NF25 kann auch in Niederspannungsanwendungen eingesetzt werden. Seine Nennspannung von 250V bedeutet lediglich, dass er für höhere Spannungen ausgelegt ist, ohne die Funktion in Niederspannungsumgebungen zu beeinträchtigen. Die Effizienz bei niedrigeren Strömen ist ebenfalls gut.
Welche Schutzmechanismen sind im STB18NF25 integriert?
Leistungs-MOSFETs wie der STB18NF25 verfügen typischerweise über eine interne Body-Diode, die als Freilaufdiode fungiert und für den Schutz gegen Spannungsspitzen bei induktiven Lasten wichtig ist. Spezifische zusätzliche Schutzschaltungen sind oft externe Komponenten.
Was bedeutet die Angabe 0,165R bei der Beschreibung?
Die Angabe 0,165R (Ohm) bezieht sich auf den minimalen Durchlasswiderstand des MOSFETs im eingeschalteten Zustand, bekannt als RDS(on). Dies ist ein kritischer Parameter für die Effizienz, da ein niedrigerer Widerstand zu geringeren Leistungsverlusten führt.
