Präzise Füllstandsanzeige für ambitionierte Bastler: Der SOL-EXP 79890 Lötbausatz „Füllstandsampel“
Der SOL-EXP 79890 Lötbausatz „Füllstandsampel“ bietet eine klare und visuell ansprechende Lösung für die Anzeige des Füllstands in Behältern aller Art. Ideal für Hobbyelektroniker, Modellbauer oder jeden, der eine zuverlässige und leicht verständliche Anzeige für Flüssigkeiten oder Granulate benötigt, ermöglicht dieser Bausatz eine intuitive Überwachung von Füllhöhen ohne aufwendige Kalibrierung oder komplexe Programmierung.
Das Kernstück Ihrer intelligenten Überwachungslösung
Der SOL-EXP 79890 Lötbausatz „Füllstandsampel“ hebt sich durch seine einfache Implementierbarkeit und seine robuste Funktionsweise von herkömmlichen Messmethoden ab. Statt auf teure Ultraschall- oder Drucksensoren zu setzen, nutzt dieser Bausatz eine smarte Kombination aus Widerstandsmessung und einer progressiven LED-Anzeige, die den Füllstand intuitiv und farbkodiert visualisiert. Dies macht ihn zu einer kostengünstigen und dennoch äußerst effektiven Alternative für diverse Anwendungen im privaten und semiprofessionellen Bereich.
Funktionsweise und Aufbau des Lötbausatzes

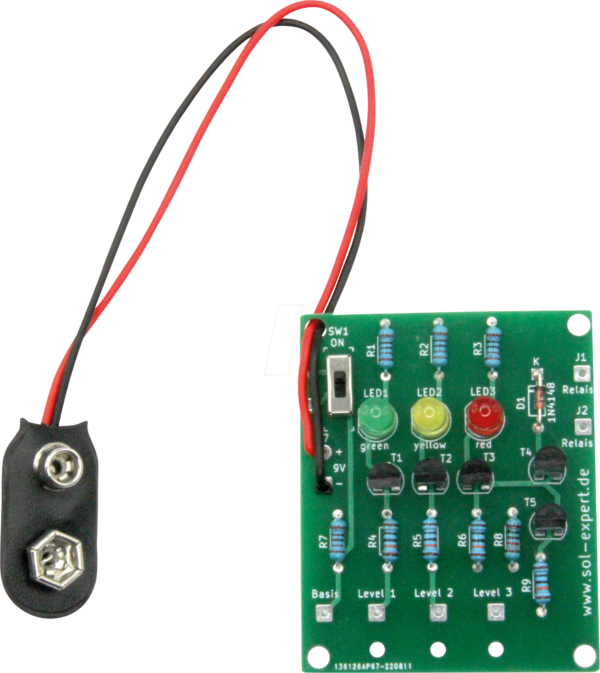

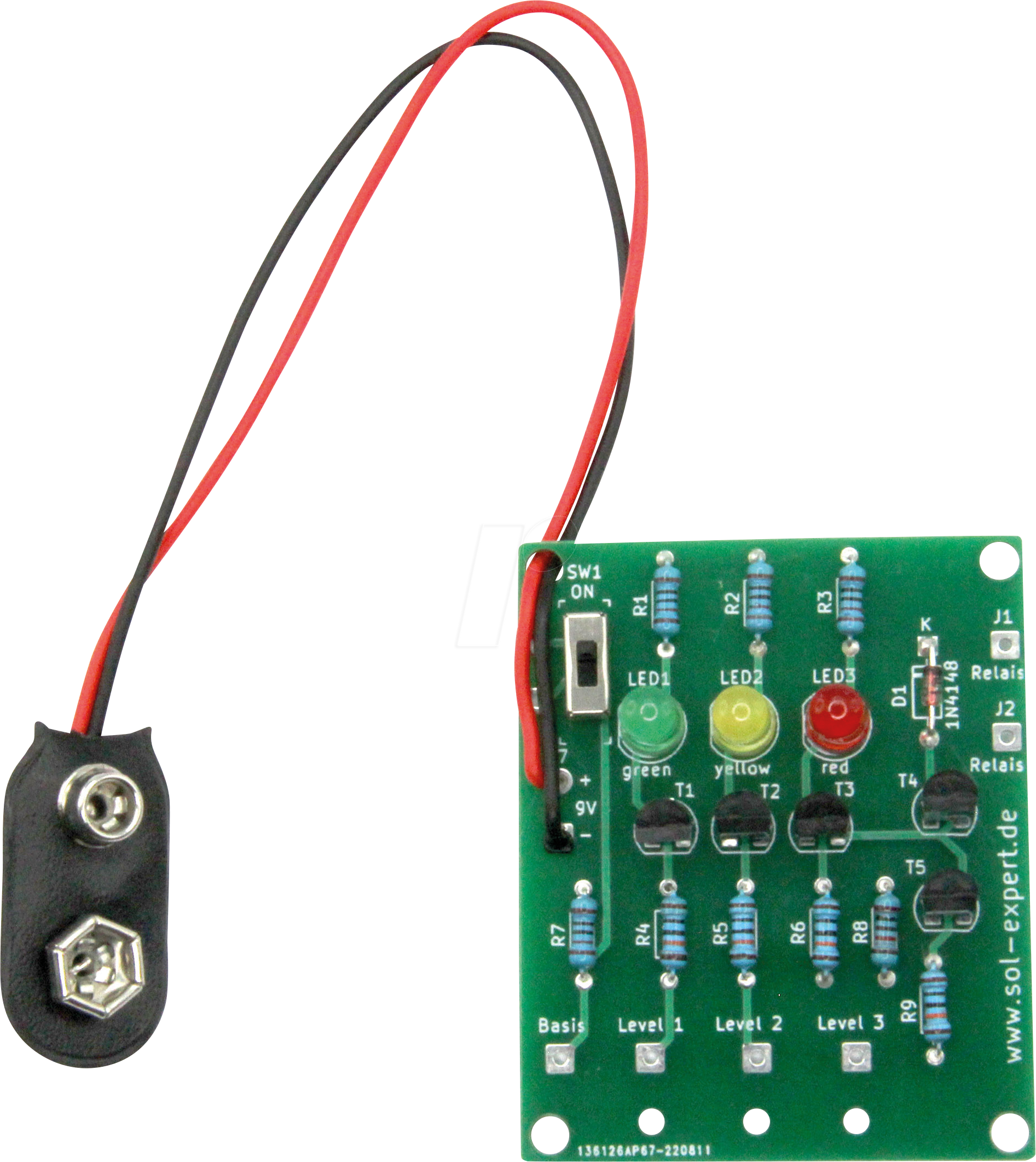

Das Herzstück des SOL-EXP 79890 bildet eine Schaltungsanordnung, die den elektrischen Widerstand zwischen verschiedenen Messpunkten im zu überwachenden Medium erfasst. In einem typischen Szenario werden mehrere leitfähige Sonden in den Behälter eingebracht, die jeweils einem bestimmten Füllstandsegment entsprechen. Je höher das Medium steigt, desto mehr Sonden werden leitfähig verbunden, was zu einer Änderung des Gesamtwiderstands führt. Diese Widerstandsänderung wird von einer integrierten Schaltung analysiert und in entsprechende Signale für die Anzeige umgewandelt. Die „Ampel“-Funktion wird durch eine Kaskade von LEDs realisiert, die von unten nach oben aufleuchten und so den aktuellen Füllstand visuell darstellen. Ein klar definiertes Layout der Sonden und eine sorgfältig abgestimmte Elektronik garantieren eine präzise Erkennung unterschiedlicher Füllniveaus. Der Bausatz ist so konzipiert, dass er mit gängigen Lötwerkzeugen und Grundkenntnissen der Elektronik aufgebaut werden kann. Die Auswahl der Komponenten ist auf Langlebigkeit und Zuverlässigkeit ausgelegt, was eine dauerhafte und störungsfreie Funktion sicherstellt.
Vorteile des SOL-EXP 79890 Lötbausatzes „Füllstandsampel“
- Intuitive visuelle Anzeige: Die progressive LED-Darstellung ermöglicht eine sofortige und leicht verständliche Erfassung des Füllstands.
- Kosteneffiziente Lösung: Geringere Material- und Entwicklungskosten im Vergleich zu komplexen elektronischen Füllstandsensoren.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Flüssigkeiten und Granulaten, solange eine gewisse Leitfähigkeit oder die Möglichkeit zur Platzierung von Sonden gegeben ist.
- Lern- und Bastelfaktor: Ideal für Einsteiger in die Elektronik, um praktische Lötfertigkeiten zu erwerben und das Verständnis für Schaltungen zu vertiefen.
- Modulare Erweiterbarkeit: Mit entsprechenden Anpassungen kann die Anzahl der Sonden und somit die Granularität der Anzeige erweitert werden.
- Robuste Konstruktion: Die verwendete Technologie ist weniger anfällig für Verschmutzungen oder Dampf als optische oder akustische Sensoren in bestimmten Umgebungen.
- Unabhängigkeit von externen Stromversorgungen für die Anzeige: Die Anzeigeelemente werden direkt durch die gemessene Füllhöhe angesteuert, was eine energieeffiziente Lösung darstellt.
Technische Spezifikationen und Qualitätsmerkmale
Der SOL-EXP 79890 Lötbausatz „Füllstandsampel“ wurde mit dem Fokus auf Zuverlässigkeit und einfache Handhabung entwickelt. Die Auswahl der Bauteile erfolgt nach strengen Qualitätskriterien, um eine optimale Leistung und eine lange Lebensdauer zu gewährleisten. Die Platine ist so gestaltet, dass sie eine klare Übersicht der Lötpunkte bietet und Fehler beim Aufbau minimiert werden.
| Merkmal | Beschreibung |
|---|---|
| Produktart | Elektronischer Lötbausatz |
| Funktion | Visuelle Füllstandsanzeige (Füllstandsampel) |
| Anzeigetechnologie | Progressive LED-Kaskade |
| Messprinzip | Widerstandsmessung über separate Sonden |
| Anzahl der Sonden (typisch) | Konfigurierbar, Standardauslegung für 4-8 Stufen |
| Stromversorgung | Benötigt externe Spannungsquelle (z.B. Batterie oder Netzteil), Spannung: 5V – 12V DC (je nach Ausführung und LED-Bestückung) |
| Material der Sonden | Korrosionsbeständiges Material (z.B. Edelstahl oder leitfähige Kunststoffe) |
| Gehäuseoptionen | Bausatz enthält keine Gehäusekomponenten; Montage in eigenem Gehäuse oder direkt im Behälter möglich. |
| Löterfahrung erforderlich | Grundkenntnisse im Löten |
| Anwendungsbereiche | Modellbau, DIY-Projekte, kleine Wassertanks, Getränkespender, Silos, Messbecher-Indikationen |
| Besonderheiten | Hohe Anpassbarkeit durch Sondenanzahl und Kalibrierung; keine beweglichen Teile. |
Detaillierte Betrachtung der Komponenten und ihrer Funktion
Der SOL-EXP 79890 Lötbausatz „Füllstandsampel“ besteht aus einer sorgfältig ausgewählten Palette von elektronischen Bauteilen, die perfekt aufeinander abgestimmt sind. Das Herzstück bildet die Steuereinheit, die typischerweise aus einem oder mehreren integrierten Schaltkreisen (ICs) oder diskreten Transistoren besteht. Diese Komponente liest die Signale von den Füllstandssonden aus und übersetzt sie in die Steuerung der LEDs. Die Füllstandssonden selbst sind entscheidend für die Genauigkeit des Systems. Sie sind in der Regel aus einem leitfähigen Material gefertigt, das gegenüber den zu messenden Medien chemisch beständig ist. Je nach Anwendungsfall können dies Edelstahlstäbe, Kupferdrähte oder speziell beschichtete Materialien sein. Die Anzahl und Anordnung dieser Sonden definiert die Auflösung des Füllstandssensors. Jede Sonde repräsentiert ein bestimmtes Füllstandsniveau. Wenn das Medium die Sonde erreicht, schließt sich ein Stromkreis, dessen Widerstand gemessen wird. Die LEDs sind als Kaskade geschaltet, sodass bei steigendem Füllstand nacheinander weitere LEDs aufleuchten. Dies kann durch eine einfache Strom- oder Spannungssteuerung der LEDs erfolgen, abhängig vom Ausgangssignal der Steuereinheit. Die Stromversorgung für den Bausatz kann flexibel gestaltet werden, wobei die meisten gängigen Gleichspannungsquellen (Batterien oder Netzteile) mit entsprechenden Spannungsreglern verwendet werden können. Die Auswahl der Widerstände und Kondensatoren im Bausatz ist präzise auf die Kennlinien der verwendeten Transistoren und ICs abgestimmt, um eine optimale Empfindlichkeit und Stabilität des Messsystems zu gewährleisten. Dies minimiert das Risiko von Fehlinterpretationen des Füllstands durch Temperaturschwankungen oder leichte Verunreinigungen des Mediums. Die beiliegende Anleitung führt Schritt für Schritt durch den Lötprozess, von der Identifizierung der Bauteile bis zur finalen Inbetriebnahme, und bietet auch wertvolle Tipps zur optimalen Platzierung der Sonden für verschiedene Behälterformen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu SOL-EXP 79890 – Lötbausatz „Füllstandsampel“
Für welche Arten von Flüssigkeiten ist der SOL-EXP 79890 Lötbausatz geeignet?
Der Bausatz eignet sich prinzipiell für alle Flüssigkeiten, die elektrisch leitfähig sind oder in denen leitfähige Sonden platziert werden können, ohne dass es zu unerwünschten chemischen Reaktionen kommt. Gut leitfähige Flüssigkeiten wie Wasser mit gelösten Salzen oder Säuren sind ideal. Bei sehr reinen, nicht leitenden Flüssigkeiten kann die Leitfähigkeit durch Zugabe einer geringen Menge eines leitfähigen Salzes (sofern für die Anwendung unbedenklich) erhöht werden. Die Sonden sind aus korrosionsbeständigem Material gefertigt, um eine breite Kompatibilität zu gewährleisten.
Wie genau ist die Füllstandsanzeige dieses Bausatzes?
Die Genauigkeit der Füllstandsanzeige hängt maßgeblich von der Anzahl und präzisen Positionierung der Füllstandssonden ab. Mit der Standardauslegung und sorgfältiger Montage können in der Regel 4 bis 8 verschiedene Füllstandsniveaus unterschieden werden. Für eine feinere Abstufung können zusätzliche Sonden integriert werden. Die Präzision ist für die visuelle Überwachung gut geeignet und übertrifft oft die Anforderungen einfacher Indikationszwecke.
Benötige ich spezielle Werkzeuge, um den Bausatz zu montieren?
Ja, für den Aufbau des SOL-EXP 79890 Lötbausatzes sind grundlegende Elektronikwerkzeuge erforderlich. Dazu gehören ein Lötkolben mit feiner Spitze, Lötzinn, eine Lötunterlage, eine Pinzette und gegebenenfalls ein Seitenschneider zum Abtrennen von Bauteilbeinchen. Eine Lupe kann ebenfalls hilfreich sein, um die Lötstellen präzise auszuführen. Die beiliegende Anleitung gibt Aufschluss über die benötigten Werkzeuge.
Kann der Bausatz auch für nicht-leitende Medien wie Öl oder Sand verwendet werden?
Für rein nicht-leitende Medien wie reines Öl oder trockenen Sand ist die direkte Anwendung des Widerstandsprinzips nicht möglich. In solchen Fällen können jedoch alternative Ansätze verfolgt werden, beispielsweise durch die Montage von Sonden an der Außenseite eines Behälters, die dann über die Kapazitätsänderung des Mediums den Füllstand erfassen. Dies würde jedoch eine Modifikation des Standard-Bausatzes erfordern. Für Feststoffe wie Sand kann die Füllstandsanzeige durch Sonden erfolgen, die auf Druck oder Berührung reagieren, was jedoch über die Funktionalität dieses speziellen Lötbausatzes hinausgeht.
Wie wird der Bausatz mit Strom versorgt?
Der SOL-EXP 79890 Lötbausatz „Füllstandsampel“ benötigt eine externe Gleichspannungsquelle. Die genaue Spannung kann je nach Konfiguration und den verwendeten LEDs variieren, liegt aber typischerweise im Bereich von 5V bis 12V DC. Dies ermöglicht eine flexible Stromversorgung über gängige Netzadapter, Batterien oder auch über USB-Spannungsregler, sofern die Stromanforderungen erfüllt werden. Die Stromaufnahme ist in der Regel gering.
Was ist der Unterschied zu einem kommerziellen Füllstandssensor?
Im Gegensatz zu kommerziellen Füllstandssensoren, die oft auf komplexen Technologien wie Ultraschall, Radar oder Druckmessung basieren und teuer in der Anschaffung sind, bietet der SOL-EXP 79890 Lötbausatz eine kostengünstige und lehrreiche Alternative. Die „Füllstandsampel“ basiert auf einem einfachen, aber effektiven Widerstandsmessprinzip und einer visuellen LED-Anzeige. Dies macht ihn ideal für Hobbyprojekte, Bildungseinrichtungen und Anwendungen, bei denen eine einfache und intuitive Anzeige wichtiger ist als höchste Präzision oder digitale Schnittstellen.
Kann ich die Anzahl der LEDs oder die Farben der Anzeige anpassen?
Ja, die Anzahl der LEDs und deren Farben können prinzipiell angepasst werden, solange die Stromstärke und Spannung der Ausgangssignale des Bausatzes berücksichtigt werden. Die Schaltung ist modular aufgebaut, und mit etwas elektronischem Know-how können zusätzliche LEDs in Reihe oder parallel geschaltet werden, um die Anzeige zu erweitern oder farblich zu variieren. Hierbei ist jedoch auf die korrekte Dimensionierung von Vorwiderständen zu achten, um die LEDs vor Überlastung zu schützen.
